الابتكارات الناشئة تشكل تكنولوجيا المحولات المغمورة بالزيت في عام 2026

مقدمة

يتعرض مشغلو الشبكات ومهندسو المشاريع لضغوط للحصول على المزيد من المعدات التي كانت تعتبر في السابق ناضجة ويمكن التنبؤ بها. يتعين على المحولات المغمورة بالزيت الآن التعامل مع تقلبات الطاقة المتجددة، وأهداف الخسارة الأكثر صرامة، ومتطلبات العزل الأكثر أمانًا، وتوقعات الصيانة الأكثر تطلبًا. بالنسبة للمشترين الذين يقارنون المحول المغمور بالزيت ثلاثي المراحل في عام 2026، فإن السؤال الحقيقي ليس ما إذا كانت التكنولوجيا لا تزال تعمل، ولكن ما هي الابتكارات التي تعمل بالفعل على تحسين الموثوقية والسلامة وقيمة دورة الحياة. تتناول هذه المقالة التغييرات في المواد والمراقبة والتبريد والتكيف مع الشبكة والتي تشكل الجيل التالي من تصميم المحولات.



تنتقل المحولات المغمورة بالزيت الأكثر ذكاءً من المعدات السلبية إلى أصول الشبكة المراقبة

تعمل مستشعرات إنترنت الأشياء على جعل حالة المحول مرئية في الوقت الفعلي

إن أكبر تحول في المحولات الحديثة المغمورة بالزيت هو الانتقال من الفحص الدوري إلى الوعي المستمر بالحالة. يمكن لمستشعرات إنترنت الأشياء تتبع درجة حرارة الزيت، ودرجة حرارة الملف، وتيار الحمل، ومستوى الزيت، وضغط الخزان، والرطوبة الداخلية، وحالة الإنذار دون انتظار الفحوصات اليدوية. وهذا مهم لأن العديد من أعطال المحولات تتطور تدريجياً قبل أن تصبح مرئية من الخارج.

قد يؤدي روتين الفحص التقليدي إلى اكتشاف التسريبات أو التآكل أو الضوضاء غير الطبيعية أو ارتفاع درجة الحرارة بعد ظهور الأعراض بالفعل. توفر المراقبة المعتمدة على أجهزة الاستشعار للمشغلين بيانات الاتجاه بدلاً من القراءات المعزولة. على سبيل المثال، قد تشير الزيادة البطيئة في درجة حرارة الملف تحت نفس الحمل إلى تدهور التبريد، أو انسداد المشعاعات، أو مشكلات في دوران الزيت، أو تقادم العزل.

تعد المراقبة عن بعد ذات قيمة خاصة للمحطات الفرعية ومواقع الطاقة المتجددة ومناطق التعدين والمرافق الصناعية حيث تنتشر المعدات عبر مناطق واسعة. بدلاً من إرسال الفنيين لفحص كل وحدة وفقًا لجدول زمني محدد، يمكن لفرق الصيانة تحديد أولويات الأصول التي تظهر سلوكًا غير طبيعي. والنتيجة ليست فقط زيارات أقل للموقع ولكن أيضًا استخدام أفضل للوقت الهندسي الماهر.

تساعد تحليلات DGA وAI في اكتشاف الأخطاء الداخلية مبكرًا

يظل تحليل الغاز المذاب، أو DGA، أحد أكثر طرق التشخيص المفيدة للمحولات المغمورة بالزيت. عندما يتم الضغط على العزل الزيتي والصلب بسبب الحرارة الزائدة أو التفريغ الجزئي أو الانحناء، فإنها تنتج غازات مثل الهيدروجين والميثان والإيثيلين والأسيتيلين وأول أكسيد الكربون وثاني أكسيد الكربون. يمكن لنمط وسرعة توليد الغاز أن يكشفا عن الأعطال الداخلية قبل حدوث رحلة التتابع أو حدوث فشل كارثي.

تضيف تحليلات الذكاء الاصطناعي قيمة من خلال مقارنة القراءات الحالية مع الأنماط التاريخية وظروف التحميل وملفات تعريف المحولات المماثلة. بدلاً من الاعتماد على تقرير مختبري واحد فقط، يمكن للمشغلين تحديد ما إذا كانت مستويات الغاز مستقرة، أو ترتفع ببطء، أو تتسارع نحو حالة خطيرة. هذا هو المكان الذي تدعم فيه الرقمنة الحكم الهندسي بدلاً من استبداله. لا يزال تفسير DGA يتطلب السياق. على سبيل المثال، لا تعني قراءة الغاز المرتفعة بعد التحميل الزائد نفس القراءة المماثلة تحت الحمل العادي. يجب أن تأخذ التحليلات الموثوقة في الاعتبار عمر المحول ونوع الزيت والتحميل الحديث وتاريخ الصيانة ونتائج الاختبار السابقة.

القيمة الحقيقية للتحول الرقمي هي تقليل فترات التوقف غير المخطط لها

إن القيمة التجارية للمحولات الذكية المغمورة بالزيت ليست أجهزة الاستشعار نفسها. وتأتي القيمة من تجنب انقطاع التيار الكهربائي القسري، وتقليل الإصلاحات الطارئة، وإطالة عمر الأصول من خلال التدخل المبكر. بالنسبة لمراكز البيانات والمصانع والمستشفيات والمحطات الفرعية المتجددة وشبكات المرافق، فإن انقطاع المحولات لفترة قصيرة يمكن أن يؤدي إلى تكاليف تتجاوز بكثير فاتورة الإصلاح.

تساعد المراقبة الرقمية أيضًا المشغلين على إدارة أساطيل المحولات. يمكن للوحدات ذات البيانات المستقرة البقاء على فترات الصيانة العادية، في حين تحظى الأصول ذات المخاطر العالية باهتمام أكبر. وبمرور الوقت، يؤدي هذا إلى إنشاء صورة أكثر دقة عن تصميمات المحولات، وأنواع الزيوت، وملفات تعريف الأحمال، وظروف الموقع التي تنتج أفضل موثوقية.



تعمل سوائل العزل الجديدة على تحسين السلامة من الحرائق والأداء البيئي

تتحدى سوائل الإستر الطبيعية والإستر الاصطناعية الزيوت المعدنية التقليدية

لقد كان الزيت المعدني هو سائل العزل والتبريد القياسي للمحولات المغمورة بالزيت لعقود من الزمن لأنه فعال من حيث التكلفة، ومتوفر على نطاق واسع، ومثبت تقنيًا. ويكمن التحدي في أن الزيوت المعدنية تعتمد على النفط، وأقل قابلية للتحلل، ولها نقطة حريق أقل من البدائل القائمة على الإستر. وفي المشاريع التي تكون فيها السلامة من الحرائق، أو التسرب البيئي، أو قيود التركيب في المناطق الحضرية ذات أهمية، يمكن أن يصبح هذا الاختلاف حاسما.

تحظى سوائل الإستر الطبيعية والإستر الاصطناعية بالاهتمام لأنها توفر نقاط اشتعال أعلى وقابلية أفضل للتحلل البيولوجي. عادةً ما تُشتق سوائل الإستر الطبيعية من مصادر نباتية، بينما يتم تصميم سوائل الإستر الاصطناعية للحصول على خصائص أداء أكثر تحكمًا. كلاهما يمكن أن يقلل من المخاطر البيئية في المناطق الحساسة، خاصة عندما يؤدي احتواء النفط أو التباعد بين الحرائق أو متطلبات التأمين إلى خلق ضغط إضافي على المشروع.

المقايضة هي التكلفة وتوافق التصميم. عادة ما تكون سوائل الإستر أكثر تكلفة من الزيوت المعدنية، وليس كل محول مصمم لاستخدامها دون مراعاة اللزوجة، وسلوك التبريد، ومواد الختم، وخصائص الأكسدة على المدى الطويل. يمكن للمحول المملوء بالإستر المصمم جيدًا أن يوفر مزايا أمان قوية، ولكن يجب تصميم اختيار السائل في المنتج بدلاً من التعامل معه كبديل بسيط.

تدعم سوائل نقطة الوميض الأعلى نشر المحولات بشكل أكثر أمانًا

تعد السلامة من الحرائق أحد أقوى الأسباب التي تجعل المشترين يتطلعون إلى ما هو أبعد من الزيوت المعدنية. يمكن أن تقلل سوائل نقطة الوميض ونقطة الحريق المرتفعة من خطر الاشتعال وتجعل المحولات المغمورة بالزيت أكثر ملاءمة للمواقع التي تواجه فيها المعدات التقليدية المملوءة بالنفط قيودًا أكثر صرامة. ومن الأمثلة الشائعة على ذلك المحطات الفرعية الحضرية، والحرم الجامعي التجاري، والمحطات المتجددة بالقرب من الأراضي الحساسة بيئيًا، والمنشآت الداخلية المجاورة. الفائدة ليست تنظيمية فقط. قد تؤثر السوائل الأكثر أمانًا على التباعد وتصميم الاحتواء والتخطيط لحالات الطوارئ وتقييم التأمين. يمكن للمحول ذو الأداء المحسن للحرائق أن يمنح مخططي المشاريع مرونة أكبر عندما تكون الأرض محدودة أو عندما تكون الغرفة الكهربائية قريبة من المباني المشغولة. ومع ذلك، لا ينبغي اختزال السلامة من الحرائق في مواصفات سائلة واحدة. يساهم تصميم الخزان، وأجهزة تخفيف الضغط، وحماية مرحل Buchholz، وجودة أطراف الكابلات، والإدارة الحرارية في تقليل المخاطر. يعمل ابتكار السوائل بشكل أفضل عندما يكون جزءًا من تصميم أوسع للسلامة.

يؤثر اختيار السوائل الآن على العمر الافتراضي، وليس التبريد فقط

يؤثر السائل العازل داخل المحول على أكثر من مجرد نقل الحرارة. فهو يتفاعل مع العزل الورقي، ويمتص الرطوبة أو يطلقها، ويقاوم الأكسدة، ويؤثر على قوة العزل الكهربائي بمرور الوقت. نظرًا لأن تقادم العزل الصلب هو أحد القيود الرئيسية على عمر المحولات، فإن سلوك السوائل يمكن أن يؤثر بشكل مباشر على الموثوقية على المدى الطويل. يمكن أن تحتوي سوائل الإستر على رطوبة أكثر من الزيوت المعدنية، مما قد يساعد في إبعاد الماء عن العزل الورقي في ظل ظروف معينة. وهذا لا يلغي الحاجة إلى مراقبة الرطوبة، ولكنه يغير كيفية تقييم المهندسين لمخاطر الشيخوخة. في المواقع ذات الرطوبة العالية، أو الأنظمة المحملة فوق طاقتها، أو المعدات التي من المتوقع أن تعمل لعقود من الزمن، يصبح سلوك الرطوبة أحد الاعتبارات المهمة في التصميم.



يؤدي الابتكار في المواد الأساسية والمواد العازلة إلى تقليل الخسائر وإطالة عمر الخدمة

تعمل السبائك غير المتبلورة والنوى البلورية النانوية على تقليل فقدان عدم التحميل

يعد ابتكار المواد الأساسية أحد أكثر الطرق العملية لتحسين كفاءة المحولات المغمورة بالزيت. يحدث فقدان عدم التحميل عندما يتم تنشيط المحول، حتى لو كان الحمل المتصل منخفضًا. في شبكات التوزيع والمرافق الصناعية حيث تظل المحولات نشطة على مدار الساعة، يمكن أن تصبح تخفيضات الخسارة الصغيرة ذات معنى على مدار سنوات من التشغيل. لا يزال فولاذ السيليكون التقليدي مستخدمًا على نطاق واسع، ولكن يتم مناقشة السبائك غير المتبلورة والمواد الأساسية البلورية النانوية بشكل متزايد لتقليل الخسائر المغناطيسية. يساعد هيكلها الداخلي على تقليل خسائر التباطؤ، مما يقلل من هدر الطاقة وتوليد الحرارة. يمكن أن تؤدي الحرارة الأقل داخل الخزان أيضًا إلى تقليل الضغط الحراري على العزل والزيت.

يعمل العزل الورقي والمركب المتقدم على تحسين التحمل الحراري

غالبًا ما يكون العزل الصلب هو المحدد الهادئ لعمر المحولات. بمجرد أن يفقد العزل الورقي قوته الميكانيكية بسبب الشيخوخة الحرارية والرطوبة، لا يمكن استعادته بنفس الطريقة التي يمكن بها تصفية الزيت أو استبداله. وهذا يجعل تصميم العزل محوريًا للأداء طويل المدى للمحولات المغمورة بالزيت. ويجري تطوير أنظمة ورقية متقدمة ومواد عازلة مركبة لتحمل الضغط الحراري والميكانيكي العالي. يساعد العزل الأفضل على إدارة درجة حرارة النقطة الساخنة، ويدعم القدرة على التحميل الزائد، ويحمي استقرار اللف أثناء الأحداث الكهربائية والميكانيكية. من الناحية العملية، فإنه يسمح للمحول بالبقاء على قيد الحياة في ظروف التشغيل الأكثر تطلبًا دون تسريع عملية التقادم بالسرعة نفسها.

تستحق درجة حرارة النقطة الساخنة اهتمامًا خاصًا لأن متوسط ​​درجة حرارة الزيت يمكن أن يبدو مقبولاً بينما تكون مناطق اللف الموضعية تحت ضغط شديد. تساعد أنظمة العزل المحسنة، وتصميم الملفات الأفضل، والنمذجة الحرارية الأكثر دقة، على تقليل هذه المخاطر الخفية. بالنسبة لتصميمات 2026، أصبح التحمل الحراري نقطة بيع أقوى من سعة اللوحة البسيطة.

تساعد مواد اللف المحسنة على تحقيق التوازن بين الكفاءة والقوة والتكلفة

تلعب اللفات النحاسية والألمنيوم أدوارًا في تصميم المحولات، لكنهما تخلقان مقايضات مختلفة. يوفر النحاس موصلية أعلى وأداء ميكانيكي أقوى، وهو ما يمكن أن يكون ذا قيمة في ظل ضغط الدائرة القصيرة. يمكن للألمنيوم أن يقلل الوزن وتكلفة المواد، على الرغم من أنه يتطلب تصميمًا دقيقًا لإدارة المقاومة والحرارة وموثوقية الاتصال.

لا تتعلق تصميمات الملفات الأحدث باختيار المواد فقط. يقوم المصنعون بتحسين هندسة الموصلات، وتغطية العزل، وقوة التثبيت، وتخطيط قنوات التبريد لتقليل الخسائر وتحسين القدرة على تحمل الدائرة القصيرة. نادرًا ما تظهر هذه التفاصيل في أوصاف قصيرة للمنتج، ولكنها مهمة أثناء حالات الخطأ الحقيقي.



تتم إعادة صياغة التصميم التبريدي والحراري لتحقيق تباين أكبر في الأحمال

يتم تحسين تبريد ONAN وONAF وOFAF لملفات تعريف التحميل الحقيقي

أصبح التصميم الحراري أكثر أهمية حيث أصبحت أنماط التحميل أقل قابلية للتنبؤ بها. يعتمد تبريد ONAN على دوران الزيت الطبيعي والهواء، مما يجعله بسيطًا ومنخفض الصيانة للأحمال المستقرة. يضيف ONAF الهواء القسري لتحسين تبديد الحرارة، بينما يستخدم OFAF الزيت القسري والهواء القسري للتطبيقات ذات السعة الأعلى أو الأكثر تطلبًا.

الابتكار لا يقتصر فقط على اختيار ملصق التبريد. يقوم المصنعون بتحسين تصميم الرادياتير، ومسارات دوران الزيت، والتحكم في المروحة، والنمذجة الحرارية حتى تتمكن المحولات المغمورة بالزيت من التعامل مع الخدمة المستمرة، وذروة الطلب، والدورات الصناعية المتغيرة بشكل أكثر فعالية. يسمح التبريد الأفضل للمحول بالعمل بشكل أقرب إلى سعته المقصودة دون دفع العزل إلى الشيخوخة المبكرة.

تصميمات مدمجة ومغلقة بإحكام تقلل من أكسدة الزيت والتعرض للصيانة

تصميمات محكمة الغلق تقلل من الاتصال بين الزيت والهواء الخارجي. وهذا يحد من دخول الأكسجين والرطوبة، مما يساعد على إبطاء أكسدة الزيت وشيخوخة العزل. يمكن للخزانات المموجة أيضًا استيعاب تمدد الزيت مع الحفاظ على النظام الداخلي مغلقًا. تعد التصميمات المدمجة المختومة جذابة لشبكات التوزيع والمحطات الفرعية المتجددة والمواقع الصناعية حيث يكون الوصول إلى الصيانة محدودًا. وهي لا تلغي الحاجة إلى المراقبة، ولكنها يمكن أن تقلل من التعرض للتلوث البيئي. أفضل حالات الاستخدام هي المواقع التي تكون فيها الموثوقية والصيانة المنخفضة أكثر قيمة من الوصول الداخلي السهل.



تكامل الطاقة المتجددة يقود المزيد من تصميم المحولات المستجيبة للشبكة

تتطلب مشاريع الطاقة الشمسية وطاقة الرياح محولات يمكنها التعامل مع الأحمال المتقلبة

تعمل الطاقة المتجددة على تغيير كيفية عمل المحولات المغمورة بالزيت. لا تنتج مشاريع الطاقة الشمسية وطاقة الرياح نفس نمط الحمل السلس الذي يمكن التنبؤ به مثل الأنظمة التقليدية. يمكن أن يرتفع الخرج وينخفض ​​مع الظروف الجوية، مما يؤدي إلى دورات الحمل، وتغير الجهد، والإجهاد الحراري.

يجب أن يتحمل المحول الذي يخدم توليد الطاقة المتجددة تغييرات التشغيل المتكررة دون تقادم مفرط. ويتطلب ذلك هامش تبريد مناسبًا وتحمل العزل وتنظيم الجهد والمراقبة. ل المحولات المغمورة بالزيت ذات الثلاث مراحل المستخدمة في مزرعة الطاقة الشمسية أو محطة الرياح الفرعية، يعد استقرار التصميم في ظل مخرجات متغيرة أكثر أهمية من مطابقة السعة البسيطة. يؤثر تدوير الأحمال أيضًا على تخطيط الصيانة. المحول الذي يتحرك بشكل متكرر بين التحميل المنخفض والعالي قد يواجه أنماط شيخوخة حرارية مختلفة عن المحول الذي يعمل بحمل صناعي مستقر. تساعد المراقبة الذكية في الكشف عما إذا كانت الوحدة تعمل ضمن هوامش آمنة.

تعمل التوافقيات والطاقة المعتمدة على العاكس على تغيير متطلبات المحولات

تقدم الأنظمة المعتمدة على العاكس تيارات توافقية يمكنها زيادة التسخين والفقد داخل المحول. قد لا تكون هذه التوافقيات واضحة من قراءات الجهد والتيار الأساسية، لكنها يمكن أن تؤثر على اللفات، والفقد الطائش، والأداء الحراري. محطات شحن السيارات الكهربائية، ومحولات الطاقة الشمسية، ومحولات الرياح، والمحركات الصناعية كلها تجعل الوعي التوافقي أكثر أهمية.

يمكن أن يساعد الوعي بعامل K، وخفض السرعة، وتحسين تصميم الملفات، والهندسة المقاومة للتوافقيات في تقليل هذه المخاطر. إن المحول الذي يعمل بشكل جيد تحت الحمل الجيبي قد لا يعمل بنفس الطريقة في ظل تيار مشوه. أصبح هذا التمييز أكثر أهمية مع إضافة الشبكات لمزيد من إلكترونيات الطاقة. الابتكار العملي هو المواءمة بشكل أفضل بين تصميم المحولات وظروف جودة الطاقة. يولي المهندسون اهتمامًا أكبر لتشويه شكل الموجة، ومقاومة الدائرة القصيرة، وهامش التبريد، وبيانات المراقبة. تساعد هذه العوامل على منع ارتفاع درجة الحرارة الخفية في البيئات المتجددة والإلكترونية العالية.

يدعم الابتكار في مبدل الصنبور وتنظيم الجهد استقرار الشبكة

يعد تنظيم الجهد مجالًا آخر يهم فيه التصميم المستجيب للشبكة. تعد مبدلات الصنبور خارج الدائرة مناسبة عندما يكون تعديل الجهد نادرًا، بينما تسمح مبدلات الصنبور عند التحميل، أو OLTCs، بتنظيم الجهد دون فصل المحول. وفي الشبكات ذات التوليد الموزع، يمكن أن تكون هذه المرونة ذات قيمة.

يساعد تنظيم الجهد التلقائي على استقرار العرض عندما يتغير الإنتاج المتجدد أو عندما يختلف الطلب على مدار اليوم. بالنسبة للمحولات المغمورة بالزيت المتصلة بأنظمة التوزيع الحديثة، يمكن أن يؤثر أداء مغير الصنبور على جودة الطاقة، وحماية المعدات، وموثوقية الشبكة. يجب تبرير التكلفة الإضافية وصيانة OLTC من خلال بيئة التشغيل.



خاتمة

إن الابتكارات الرئيسية التي تشكل المحولات المغمورة بالزيت في عام 2026 هي ابتكارات عملية وليست تجميلية: مراقبة أكثر ذكاءً، وسوائل عزل أكثر أمانًا، ومواد أساسية منخفضة الخسارة، وتحكم حراري أقوى، وتكيف أفضل مع الشبكات الثقيلة المتجددة. بالنسبة للمهندسين والمشترين، تساعد هذه التغييرات في تقليل وقت التوقف عن العمل وإدارة تكلفة دورة الحياة واختيار المعدات التي تناسب ظروف التشغيل الحقيقية.

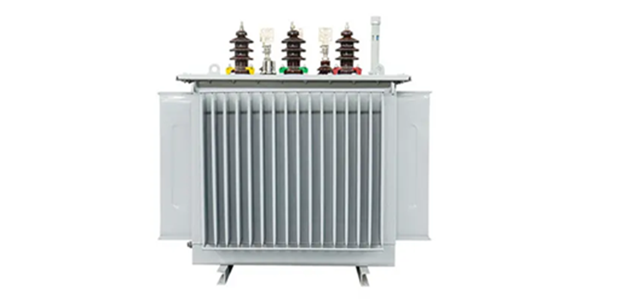

تدعم شركة Baoding Zisheng Electrical Equipment Co., Ltd. هذه الاحتياجات من خلال منتجات المحولات المغمورة بالزيت المصممة لتوزيع الطاقة بشكل مستقر، بما في ذلك تطبيقات المحولات المغمورة بالزيت ثلاثية المراحل. يمكن للتصميم الصحيح تحسين الموثوقية، وتبسيط تخطيط الصيانة، وتقديم أداء أكثر اتساقًا على مدار فترة الخدمة الطويلة.



التعليمات

س: ما هي المحولات المغمورة بالزيت المستخدمة؟

ج: تُستخدم المحولات المغمورة بالزيت لتحويل الجهد في توزيع الطاقة والمحطات الفرعية والمرافق الصناعية ومحطات الطاقة المتجددة وشبكات المرافق حيث يلزم التبريد والعزل الموثوق.

س: كيف أصبحت تصميمات المحولات المغمورة بالزيت 2026 أكثر تقدمًا؟

ج: تركز التصميمات الجديدة على مراقبة إنترنت الأشياء، واكتشاف الأخطاء المستندة إلى DGA، وسوائل عزل الإستر، والنوى منخفضة الفقد، والتبريد المحسن، والتعامل بشكل أفضل مع تقلبات أحمال الطاقة المتجددة.

س: ما هو الفرق بين المحولات من النوع الجاف والمحولات المغمورة بالزيت؟

ج: يستخدم المحول من النوع الجاف الهواء أو العزل الصلب، بينما يستخدم المحول المغمور بالزيت زيتًا عازلًا للتبريد والعزل الكهربائي، وغالبًا ما يدعم السعة الأعلى والتطبيقات الخارجية.

س: لماذا يعد المحول المغمور بالزيت ثلاثي المراحل شائعًا في المشاريع الصناعية؟

ج: يوفر المحول المغمور بالزيت ثلاثي الطور طاقة مستقرة ثلاثية الطور، وتوازنًا أفضل للحمل، وتبديدًا فعالًا للحرارة، وتحويلًا موثوقًا للجهد للمصانع والمحطات الفرعية والأنظمة الكهربائية الكبيرة.
