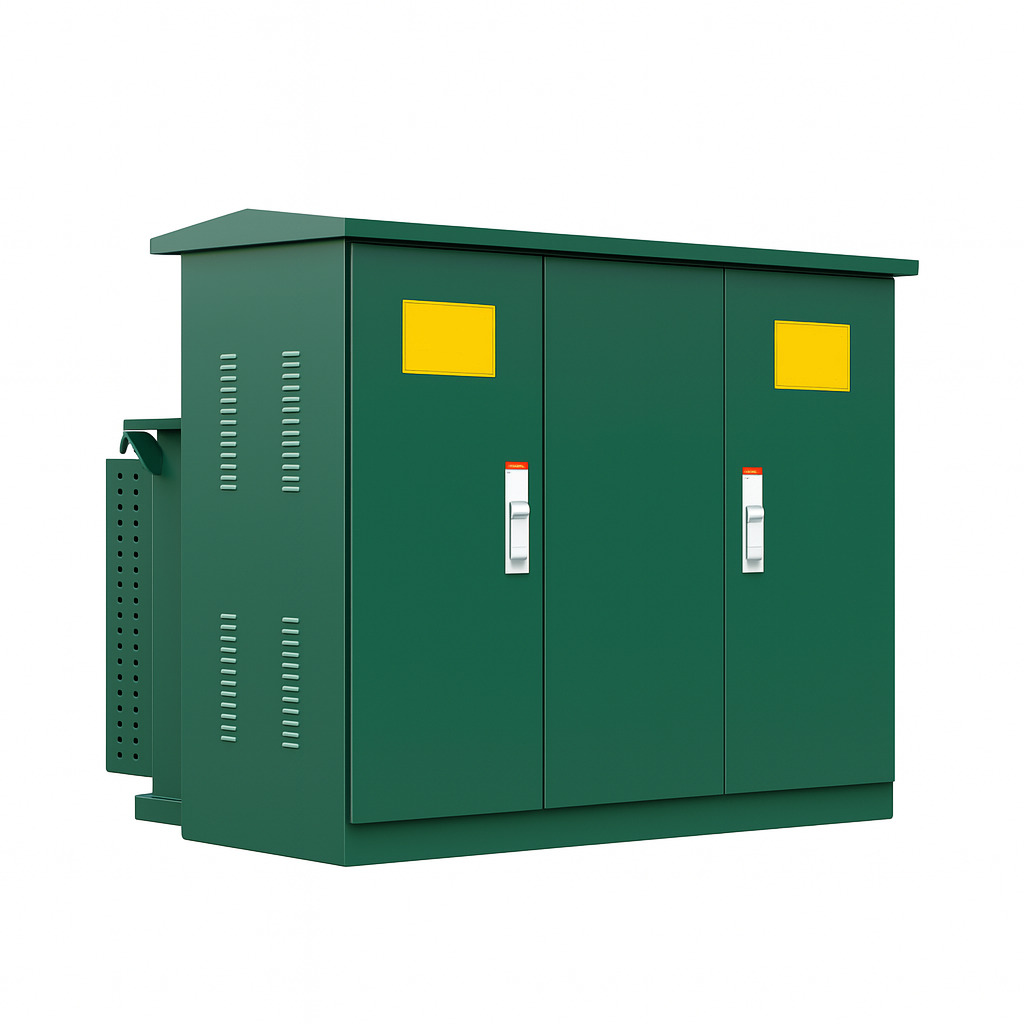

In der heutigen, sich weiterentwickelnden elektrischen Infrastruktur gilt der plattenmontierte Transformator als Eckpfeiler einer sicheren und effizienten Stromverteilung – obwohl er in allen Regionen und Branchen unter vielen Namen bekannt ist. Vom auf dem Pad montierten Versorgungstransformator , der Wohnviertel mit Strom versorgt, bis zum auf dem Pad montierten Umspannwerk , das komplexe Netzfunktionen integriert, passen sich diese Geräte an unterschiedliche Anforderungen an und erfüllen gleichzeitig strenge globale Standards wie ANSI, IEEE und CSA. Dieser Artikel entmystifiziert ihren Kernwert, untersucht ihre unterschiedlichen Bezeichnungen und zeigt auf, warum sie für Versorgungs-, Gewerbe- und Industrieanwendungen nach wie vor unverzichtbar sind.
Anwendungsbezogene Etiketten : Bei der Versorgung öffentlicher Netze spricht man von einem auf einer Unterlage montierten Versorgungstransformator . Zur Umwandlung von Mittelspannung in Endverbraucherstrom wird er zu einem auf einer Unterlage montierten Verteilungstransformator . In der technischen Dokumentation betont der weiter gefasste Begriff plattenmontierter elektrischer Transformator seine elektrische Kernfunktion.
Strukturbeschreibungen : Durch die geschlossene Bauweise entsteht ein auf einem Boden montierter Transformatorkasten , während die Außeninstallationsart ihm den Namen „ Bodenmontierter Transformator“ einbringt – eine Anspielung auf seine stabile, oberirdische Platzierung, ohne dass unterirdische Gewölbe erforderlich sind.
Funktionsvarianten : Sicherheitsorientierte Modelle mit isolierten Anschlüssen werden als Dead-Front-Transformator bezeichnet und schützen Techniker während der Wartung vor stromführenden Komponenten. Bei ringförmigen Stromnetzen gewährleistet die Konfiguration des Schleifeneinspeisetransformators eine unterbrechungsfreie Versorgung, indem sie Doppeleinspeisungsanschlüsse ermöglicht.
Systemintegrationsbegriffe : In Kombination mit Steuerungskomponenten fungiert es häufig als Padmount-Unterstation . Es arbeitet häufig in Kombination mit auf dem Pad montierten Schaltanlagen oder auf dem Pad montierten Schaltanlagen – ergänzenden Systemen, die die Schaltkreisumschaltung und den Fehlerschutz für eine komplette Stromversorgungslösung verwalten.
Leistungsbereich : Einphasige Modelle (ideal für Wohnhäuser) umfassen 10–167 kVA, während dreiphasige, auf der Unterlage montierte Verteilungstransformatoren 45–12.000 kVA für Industrieanlagen und Einkaufszentren verarbeiten.
Spannungskompatibilität : Die Primärspannung reicht typischerweise von 7,2 kV bis 34,5 kV (wobei 20–24 kV eine übliche Option im mittleren Bereich ist), während der Sekundärausgang (120/240 V bis 480/277 V) auf die Bedürfnisse von Privat-, Gewerbe- und Industriebetrieben abgestimmt ist.
Sicherheit und Haltbarkeit : Die Varianten der Dead-Front-Transformatoren verfügen über isolierte Hochspannungsanschlüsse, während alle Modelle über wetterbeständige Gehäuse (für viele IP67-zertifiziert) verfügen, um extremen Temperaturen (-40℃ bis +45℃), Feuchtigkeit und Küstenkorrosion standzuhalten.
Kühlung und Effizienz : Die meisten verwenden mit Mineralöl gefüllte Tanks mit natürlicher Konvektionskühlung (ONAN). Zu den Premium-Optionen gehört die feuerbeständige FR3-Flüssigkeit für umweltfreundliche Anwendungen. Der Leerlaufverlust wird um bis zu 15 % optimiert, wodurch die Betriebskosten über die mehr als 20-jährige Lebensdauer des Geräts gesenkt werden.
Wohn- und Vorstadtgebiete : Auf einem Pad montierter Versorgungstransformator (einphasig) versorgt Wohnsiedlungen und Straßenbeleuchtung mit Strom, mit kompakten Abmessungen und leisem Betrieb (unter 50 dB), was sie ideal für Vorstadtumgebungen macht.
Gewerbe- und Industriegebiete : Dreiphasige, auf einem Pad montierte Verteilertransformatoren und ein auf einem Pad montiertes Umspannwerk unterstützen Einkaufszentren, Produktionsanlagen und Rechenzentren. Ihre robuste Überlastkapazität (bis zu 122 % der Basis-kVA) bewältigt Spitzenlasten ohne Leistungsverlust.
Projekte zur Netzstabilität : Konfigurationen von Schleifeneinspeisetransformatoren gewährleisten eine zuverlässige Stromversorgung für kritische Einrichtungen wie Krankenhäuser und Universitäten, indem sie redundante Einspeisepfade schaffen. In Kombination mit auf dem Pad montierten Schaltgeräten ermöglichen sie eine schnelle Fehlerisolierung und Systemwiederherstellung.
Raue Umgebungen : Bodenmontierte Transformatorkonstruktionen eignen sich hervorragend für Küstenkraftwerke und kalte Regionen, da sie mit korrosionsbeständigen Beschichtungen und frostsicheren Komponenten ausgestattet sind, die den ANSI C57.12.28-Standards entsprechen.
Über ihre Anpassungsfähigkeit hinaus bieten diese Transformatoren einen spürbaren Mehrwert durch:
Kosteneffizienz : Werksseitig montierte Transformatorkastendesigns verkürzen die Installationszeit vor Ort um 50 % – bei einem kalifornischen Stadterneuerungsprojekt wurden die Einheiten in nur drei Tagen bereitgestellt, was die Arbeitskosten erheblich senkte. Sicherheitskonformität : Die Dead-Front-Transformator- Technologie verhindert den Kontakt mit stromführenden Teilen, während Druckentlastungsventile und Überspannungsableiter (optional) das Risiko von Bränden und Spannungsspitzen mindern. Kundenspezifische Anpassung : Von Stufenschaltern (standardmäßig ±2×2,5 % außerhalb des Schaltkreises) bis hin zu FR3-Flüssigkeits-Upgrades – Hersteller passen auf Schalttafeln montierte elektrische Transformatoren an die lokalen Netzanforderungen an – sei es für nordamerikanische 60-Hz-Systeme oder globale 50-Hz-Märkte. Fazit: Eine Kernlösung, viele NamenOb es sich um einen Umspannwerke , Schaltnetztransformator für oder einen bodenmontierten Transformator handelt , der zugrunde liegende Wert bleibt gleich: zuverlässige Stromumwandlung, platzsparendes Design und Einhaltung globaler Standards. Für Versorgungsunternehmen, die Netze modernisieren, Unternehmen, die Anlagen erweitern, oder Ingenieure, die robuste Systeme entwickeln, bieten diese Transformatoren – unabhängig von ihrer Bezeichnung – eine bewährte, zukunftssichere Lösung. Unterstützt durch Zertifizierungen wie UL, cUL und ISO sind sie ein Beweis dafür, wie anpassungsfähige Technik den Anforderungen der modernen Energieverteilung gerecht wird.
