Was ist eine vorgefertigte Umspannstation und wie funktioniert sie?

Energieprojekte scheitern selten, weil die Leute Elektrizität ignorieren. Sie scheitern, weil Raum, Sicherheit, Zeit und Arbeit vor Ort unterschätzt werden. A Eine vorgefertigte Umspannstation hilft, diese Probleme zu lösen. In diesem Artikel erfahren Sie, was es ist, wie es funktioniert, wo es passt und wie Sie die richtige Lösung auswählen.

Wichtige Erkenntnisse

●  Eine vorgefertigte Umspannstation ist eine werkseitig zusammengebaute Stromverteilungseinheit. Es vereint eine Hochspannungsschaltanlage, einen Transformator, eine Niederspannungsschaltanlage, Schutzgeräte und ein Gehäuse.

●  Eine vorgefertigte Umspannstation funktioniert, indem sie eingehenden Strom empfängt, ihn steuert, Spannung umwandelt und sicheren Strom an nachgeschaltete Verbraucher verteilt.

●  Im Vergleich zu einem herkömmlichen vor Ort errichteten Umspannwerk können Installationsarbeiten, Bauarbeiten, Verkabelungsfehler und Projektausfallzeiten reduziert werden.

●  Ein vorgefertigtes kompaktes Umspannwerk eignet sich für städtische Infrastruktur, Industrieanlagen, Projekte für erneuerbare Energien, Gewerbegebäude, Bergbaustandorte und Fernstromprojekte.

●  Gut Lieferanten von vorgefertigten Umspannwerken sollten technisches Design, Anpassung, Werkstests, Installationsanleitungen und Kundendienst unterstützen.

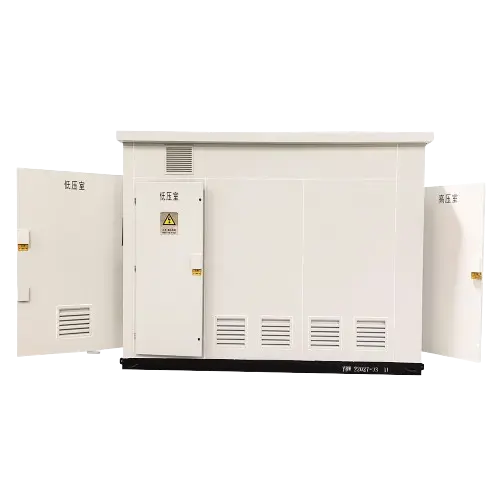

Was ist eine vorgefertigte Umspannstation?

Eine vorgefertigte Umspannstation ist ein kompaktes elektrisches System, das vor der Auslieferung in einer Fabrik gebaut und getestet wird. Es ist nicht nur eine Metallbox. Es handelt sich um eine komplette Stromverteilungslösung, die wichtige elektrische Geräte in einem geschützten Gehäuse unterbringt.

Ein typisches vorgefertigtes Umspannwerk umfasst eine Hochspannungsschaltanlage, einen Verteilungstransformator, eine Niederspannungsschaltanlage, Schutzvorrichtungen, Messgeräteteile, Kabelanschlüsse, Belüftung, Erdung und ein wetterbeständiges Gehäuse. Diese Teile arbeiten als eine Einheit zusammen. Das Ziel ist einfach: Strom empfangen, die Spannung auf ein nutzbares Niveau reduzieren und sicher verteilen.

Viele Käufer nennen es auch Fertig-Umspannwerk, Fertig-Kompakt-Umspannwerk oder Fertig-Umspannwerk. Bei manchen Projekten spricht man auch von einem vorgefertigten Umspannwerk, wenn das Gehäuse groß genug ist, um als kleiner Energieraum zu fungieren.

Der größte Unterschied besteht darin, wo die Arbeit stattfindet. Ein herkömmliches Umspannwerk erfordert oft mehr Tiefbau, mehr Feldverkabelung, mehr Koordination vor Ort und mehr Installationszeit. Ein vorgefertigtes Umspannwerk verlagert einen Großteil dieser Arbeit in die Fabrik. Das Gerät wird montiert, vorverkabelt und nach ordnungsgemäßer Positionierung und Verkabelung für den Anschluss vor Ort geliefert.

Dies macht es nützlich, wenn ein Projekt eine schnellere Energieversorgung, eine begrenzte Landnutzung, eine sicherere Installation oder eine sauberere Geräteanordnung erfordert. Es trägt auch dazu bei, Schnittstellenrisiken zwischen Transformator, Schaltanlage, Gehäuse und Schutzsystem zu reduzieren.

Hinweis: Bevor Sie sich für eine vorgefertigte Umspannstation entscheiden, überprüfen Sie zunächst die örtliche Netzspannung und den Lastbedarf.



Wie funktioniert eine vorgefertigte Umspannstation?

Eine vorgefertigte Umspannstation funktioniert durch einen klaren Stromfluss. Die Stromversorgung erfolgt über das Netz oder eine vorgeschaltete Stromquelle. Die Hochspannungsseite steuert und schützt den eingehenden Strom. Der Transformator verändert die Spannung. Die Niederspannungsseite verteilt den Strom an die Endverbraucher.

Zunächst gelangt der Strom über eingehende Kabel in das vorgefertigte Umspannwerk. Diese Kabel sind mit der Hochspannungsschaltanlage verbunden. Dieser Abschnitt steuert den Eingangsstromkreis und hilft bei der Fehlerisolierung. Es ermöglicht auch ein sicheres Schalten im Wartungs- oder Notbetrieb.

Zweitens sendet die Hochspannungsschaltanlage Strom an den Transformator. Der Transformator ist das Herzstück der vorgefertigten Umspannstation. Es wandelt Mittelspannungs- oder Hochspannungsstrom in eine niedrigere Spannung um, die für Fabriken, Gebäude, Geräte, Beleuchtung oder lokale Verteilungssysteme geeignet ist.

Drittens gelangt die transformierte Leistung zur Niederspannungsschaltanlage. Dieser Abschnitt teilt die Leistung in verschiedene Ausgangskreise auf. Jede ausgehende Leitung kann einen Gebäudebereich, eine Produktionslinie, ein System für erneuerbare Energien, eine Pumpstation, einen Datenraum oder eine öffentliche Einrichtung versorgen.

Viertens überwachen Schutzgeräte das System. Sie tragen zum Schutz vor Kurzschlüssen, Überlastungen, Leckagen, Isolationsproblemen und unsicherem Betrieb bei. Eine gut konzipierte vorgefertigte Umspannstation kann auch Verriegelungen, Erdungssysteme, Messgeräte, Alarme und Fernüberwachung umfassen.

Fünftens schützt das Gehäuse die Ausrüstung. Es blockiert Regen, Staub, Sonnenlicht, Korrosion, Tiere und unbefugten Zugriff. Für den Einsatz im Freien ist das Gehäusedesign ebenso wichtig wie der Transformator und die Schaltanlage. Ein schwaches Gehäuse kann die Lebensdauer verkürzen, selbst wenn die elektrische Auslegung korrekt ist.

Vereinfacht ausgedrückt funktioniert das vorgefertigte Umspannwerk wie eine kontrollierte Brücke. Es verbindet eingehenden Strom mit nutzbarem Strom. Darüber hinaus schützt es Personen, Geräte und das Netz im Normalbetrieb oder bei Störungen.

Tipp: Bitten Sie die Fabrik für vorgefertigte Umspannwerke um ein klares Übersichtsdiagramm, bevor die Produktion beginnt.



Hauptkomponenten in einem vorgefertigten Umspannwerk

Eine vorgefertigte Umspannstation verfügt normalerweise über drei elektrische Hauptzonen. Dies sind der Hochspannungsteil, der Transformatorteil und der Niederspannungsteil. Jeder Abschnitt hat eine andere Aufgabe.

Der Hochspannungsteil empfängt den eingehenden Strom. Dazu können Ringhaupteinheiten, Hochspannungsschaltanlagen, Sicherungen, Leistungsschalter, Trennschalter oder Schutzgeräte gehören. Seine Hauptaufgabe besteht darin, die Stromquelle zu steuern und Fehler zu isolieren.

Der Transformatorteil ändert die Spannung. In diesem Abschnitt kann je nach Projektanforderungen ein Öltransformator oder ein Trockentransformator verwendet werden. Bei Outdoor-Projekten sind Wärmeableitung, Sicherheitsabstand, Geräuschpegel und Wartungszugang wichtig.

Der Niederspannungsteil verteilt den abgehenden Strom. Dazu können Niederspannungsschaltanlagen, Verteilerschränke, Leistungsschalter, Zähler, Kompensationsgeräte und Steuerungskomponenten gehören. Dieser Abschnitt verbindet die vorgefertigte Umspannstation mit der tatsächlichen Last.

Das Gehäuse hält alles zusammen. Es kann aus Stahl oder Edelstahl gefertigt sein. Dazu können Isolierung, Belüftung, Kabeleinführungspunkte, Beleuchtung, Schlösser, Erdungsschienen und Überwachungsschnittstellen gehören. Bei kundenspezifischen vorgefertigten Umspannwerken kann das Erscheinungsbild auch an das umgebende Gebäude oder die öffentliche Umgebung angepasst werden.

Gute Hersteller von vorgefertigten Umspannwerken behandeln diese Teile nicht als separate Artikel. Sie gestalten sie als koordiniertes System. Deshalb sind Montage und Prüfung im Werk wichtig. Transformator, Schaltanlage, Kabel, Schutzsystem und Gehäuse müssen sicher zusammenarbeiten.



Vorteile der Verwendung einer vorgefertigten Kompaktstation

Der erste große Vorteil ist die Geschwindigkeit. Ein vorgefertigtes kompaktes Umspannwerk kann den Bauaufwand vor Ort reduzieren, da viele Aufgaben bereits vor dem Versand abgeschlossen sind. Dies hilft Projekten, die einen schnellen Stromanschluss benötigen, wie z. B. Industrieparks, Solarprojekte, temporäre Bauten, Gewerbebauten und öffentliche Infrastruktur.

Der zweite Vorteil ist die Platzersparnis. Eine vorgefertigte Umspannstation verwendet ein integriertes Layout. Es benötigt weniger Land als viele herkömmliche Umspannwerkskonstruktionen. Dies ist in dicht besiedelten Städten, Wohngebieten, Flughäfen, Häfen, U-Bahn-Systemen und Handelszentren von Nutzen.

Der dritte Vorteil ist die kontrollierte Qualität. Da das Gerät im Werk zusammengebaut und getestet wird, kann der Hersteller vor der Auslieferung die Verkabelung, Struktur, den Schutz, die Isolierung und die Übereinstimmung der Komponenten überprüfen. Dies reduziert Fehler, die durch eine überstürzte Montage vor Ort entstehen.

Der vierte Vorteil ist die individuelle Anpassung. Eine vorgefertigte Umspannstation kann hinsichtlich Spannung, Transformatorkapazität, Schutzniveau, Gehäusematerial, Kabelrichtung, Überwachungssystem und Aussehen angepasst werden. Bei Projekten in Meeresnähe, in Wüsten oder in Industriegebieten wird die Umweltbeständigkeit zu einer zentralen Anforderung.

Der fünfte Vorteil ist eine einfachere Projektkoordination. Anstatt viele separate Ausrüstungslieferanten vor Ort verwalten zu müssen, können Käufer mit einem Lieferanten vorgefertigter Umspannwerke für ein integriertes Paket zusammenarbeiten. Dies kann Kommunikationsfehler reduzieren und die technische Verantwortung klarer machen.

Hinweis: Ein niedriger Kaufpreis bedeutet möglicherweise nicht, dass die Projektkosten niedrig sind. Überprüfen Sie auch die Kosten für Installation, Bauarbeiten, Wartung und Ausfallzeiten.



Wo werden vorgefertigte Umspannwerke eingesetzt?

In der städtischen Energieverteilung sind vorgefertigte Umspannwerke weit verbreitet. Sie können Wohngebiete, Bürogebäude, Einkaufszentren, öffentliche Beleuchtung, U-Bahn-Stationen, Flughäfen, Schulen, Krankenhäuser und kommunale Einrichtungen versorgen. Diese Standorte benötigen häufig zuverlässige Stromversorgung auf begrenztem Raum.

Sie werden auch in Industrieanlagen eingesetzt. Produktionsanlagen, Bergbaustandorte, Verarbeitungsanlagen, Lagerhäuser und Automatisierungswerkstätten benötigen häufig eine stabile Stromversorgung für den kontinuierlichen Betrieb. Eine vorgefertigte Umspannstation unterstützt Maschinen, Beleuchtung, Steuerungssysteme und Zusatzgeräte.

Erneuerbare Energien sind ein weiterer wichtiger Einsatzbereich. Solarparks und Windprojekte benötigen Stromumwandlungs- und Netzanbindungssysteme. Vorgefertigte Umspannwerke können dabei helfen, Energie in einer kontrollierten Anordnung zu sammeln, umzuwandeln und zu verteilen. Ihr modularer Aufbau unterstützt auch abgelegene Standorte, an denen die Arbeit vor Ort teuer ist.

Bei gewerblichen Immobilienprojekten können vorgefertigte Umspannwerksgebäude zum Einsatz kommen, wenn Aussehen und Lärm eine Rolle spielen. Bei diesen Projekten kann das Gehäuse so gestaltet werden, dass es sich in den Standort einfügt. Dies trägt dazu bei, visuelle Konflikte in Gemeinden, Hotels, Büroparks und gemischt genutzten Räumen zu reduzieren.

Auch temporäre Energieprojekte profitieren. Auf Baustellen, bei Veranstaltungen, bei Notfall-Backup-Projekten und in der Fast-Track-Infrastruktur können vorgefertigte Umspannwerke zum Einsatz kommen, wenn das Stromnetz schnell bereitgestellt werden muss.

Tipp: Geben Sie bei Projekten im Freien frühzeitig Luftfeuchtigkeit, Höhe, Temperaturbereich, Korrosionsgrad und Staubexposition an.



Vorgefertigte Umspannwerke im Vergleich zu herkömmlichen Umspannwerken

Ein herkömmliches Umspannwerk bietet Ingenieuren große Flexibilität, erfordert jedoch oft mehr Platz, mehr Bauarbeiten und längere Bauarbeiten vor Ort. Bei einer vorgefertigten Umspannstation stehen Integration, Geschwindigkeit und kompakter Einsatz im Vordergrund.

Die Bauweise ist unterschiedlich. Ein herkömmliches Umspannwerk erfordert möglicherweise ein eigenes Gebäude, separate Gerätefundamente, Feldverkabelung, Kabelgräben, Geräteräume und eine erweiterte Koordination. Eine vorgefertigte Umspannstation platziert das Hauptsystem vor der Lieferung in einem Gehäuse.

Auch der Installationsprozess ist unterschiedlich. Eine vorgefertigte Umspannstation wird normalerweise montiert geliefert. Der Schwerpunkt der Arbeiten vor Ort liegt auf der Fundamentvorbereitung, Platzierung, Erdung, Kabelverbindung, Prüfung und Inbetriebnahme. Beim herkömmlichen Bau können mehr Arbeitsaufwand und wetterbedingte Verzögerungen auftreten.

Ein weiterer Punkt ist der Wartungszugang. Eine herkömmliche Umspannstation bietet möglicherweise mehr Freiraum um die Geräte herum. Eine vorgefertigte Umspannstation hat einen kompakten Grundriss, daher muss die Konstruktion sichere Türen, freie Räume, Belüftung und ausreichend Inspektionsraum bieten.

Bei vielen modernen Projekten hängt die Auswahl von den Prioritäten ab. Wenn das Projekt eine schnelle Lieferung, eine begrenzte Stellfläche und integrierte Qualität erfordert, ist die vorgefertigte Umspannstation oft praktischer. Wenn das Projekt eine sehr große, kundenspezifische Grid-Anlage benötigt, kann dennoch ein traditionelles Design erforderlich sein.



So wählen Sie Lieferanten für vorgefertigte Umspannwerke aus

Bei der Auswahl von Lieferanten für vorgefertigte Umspannwerke sollte zunächst auf technische Klarheit geachtet werden. Käufer sollten nicht nur mit dem Preis beginnen. Ein Lieferant benötigt genügend Informationen, um ein sicheres und nützliches System zu entwerfen.

Beginnen Sie mit Spannung und Kapazität. Definieren Sie Eingangsspannung, Ausgangsspannung, Transformatorkapazität, Frequenz, Lasttyp und mögliche zukünftige Erweiterungen. Wenn die Last Motoren, Pumpen, Kräne, Ladegeräte oder variable Geräte umfasst, teilen Sie diese Details mit.

Überprüfen Sie dann die Site-Umgebung. Ist das Gerät drinnen oder draußen? Ist der Standort küstennah, staubig, heiß, kalt, feucht, abgelegen oder korrosiv? Diese Details beeinflussen Gehäusematerial, Schutzniveau, Belüftung, Isolierung und Korrosionsschutzdesign.

Überprüfen Sie als Nächstes die Anpassungsunterstützung. Zuverlässige Hersteller von vorgefertigten Umspannwerken sollten dabei helfen, Layout, Schrankanordnung, Kabeleinführung, Transformatortyp, Gehäusefarbe, Überwachungsoptionen und Schutzanforderungen anzupassen. Eine gute Fabrik für vorgefertigte Umspannwerke sollte auch technische Zeichnungen und Prüfdokumente bereitstellen.

Überprüfen Sie abschließend die Servicefähigkeit. Fragen Sie nach Designunterstützung, Herstellungsprozess, Werkstests, Versandschutz, Installationsanleitung und Kundendienst. Ein Lieferant mit starker technischer Unterstützung kann dazu beitragen, das Risiko während des gesamten Projektzyklus zu reduzieren.



Abschluss

Eine vorgefertigte Umspannstation verwandelt die Stromumwandlung und -verteilung in ein kompaktes, getestetes und einfacher zu installierendes System. ZISHENG bietet integrierte Designs, anpassbare Gehäuse, Werkstests und Unterstützung für städtische, industrielle, erneuerbare und kommerzielle Projekte. Seine Lösungen helfen Benutzern, Platz zu sparen, die Arbeit vor Ort zu reduzieren und die langfristige Stromversorgungszuverlässigkeit zu verbessern.



Häufig gestellte Fragen

F: Was ist eine vorgefertigte Umspannstation?

A: Eine vorgefertigte Umspannstation ist eine werkseitig hergestellte Energieeinheit zur Spannungsumwandlung und -verteilung.

F: Wie funktioniert eine vorgefertigte Umspannstation?

A: Eine vorgefertigte Umspannstation empfängt Strom, wandelt Spannung um und sendet sicheren Strom an Verbraucher.

F: Warum eine vorgefertigte Umspannstation wählen?

A: Es spart Platz, verkürzt die Installation und verringert das Risiko der Feldverkabelung.

F: Ist es billiger als eine herkömmliche Umspannstation?

A: Durch die Reduzierung von Bauarbeiten und Ausfallzeiten können die Gesamtkosten gesenkt werden.

F: Wo werden vorgefertigte Umspannwerke eingesetzt?

A: Sie bedienen Städte, Fabriken, erneuerbare Projekte, Minen und Gewerbegebäude.

F: Was verursacht Betriebsprobleme?

A: Schlechte Dimensionierung, schwache Belüftung, falsche Schutzstufe oder schlechte Installation können Probleme verursachen.
