Ulat ng Proyekto: Pag-deploy ng Transformer na Naka-mount sa Single Phase Pole

Sanggunian ng Proyekto

Rural Distribution Network Expansion Program – Rehiyon ng Silangang Africa

Uri ng Proyekto

Medium-scale rural electrification / low-voltage distribution upgrade

1. Background ng Proyekto

Ang proyektong ito ay bahagi ng isang rural electrification expansion program na pinasimulan ng lokal na kumpanya ng utility, na may pangunahing layunin na tugunan ang hindi sapat na mababang boltahe na saklaw ng network at hindi matatag na antas ng boltahe ng end-user.

Ang lugar ng proyekto ay nailalarawan sa mga sumusunod na kondisyon:

* Dispersed village distribution na may mahabang distansya ng feeder

* Hindi sapat na kasalukuyang kapasidad ng supply, na nagreresulta sa kapansin-pansing pagbaba ng boltahe sa dulo ng network

* Ang load profile ay pangunahing binubuo ng residential consumption at maliliit na kagamitang pang-agrikultura

* Mataas na gastos at mababang pagiging posible sa ekonomiya ng pag-deploy ng imprastraktura ng pamamahagi ng tatlong yugto

Kasunod ng paunang teknikal na pagsusuri, ang kliyente ay nagpasiya na magpatibay ng isang solong-phase pole-mounted distribution transformer solution para sa naka-segment na network optimization.

2. Kinakailangang Teknikal na Pagtutukoy

Batay sa teknikal na detalye na ibinigay ng kliyente at on-site na data ng survey, ang mga kinakailangang parameter ay tinukoy bilang sumusunod:

 Na-rate na kapasidad: 10kVA / 25kVA / 50kVA

 Pangunahing boltahe: 11kV (na may pagkakaiba-iba ng tolerance depende sa mga kondisyon ng grid)

 Pangalawang boltahe: 230V / 110V (konfigurasyon na partikular sa site)

 Dalas: 50Hz

 Paraan ng pagpapalamig: Oil-immersed, natural cooling (ONAN)

 Uri ng pag-install: Pag-install na naka-mount sa labas ng poste

 Antas ng pagkawala: Sumusunod sa mga pamantayan ng kahusayan ng transpormer ng pamamahagi ng IEC

 Mga kondisyon sa kapaligiran: Mataas na kahalumigmigan at mataas na temperatura na kapaligiran

Karagdagang kinakailangan:

Matatag na operasyon sa ilalim ng hindi perpektong kondisyon ng grid, kabilang ang mga pagbabago sa boltahe at hindi balanseng pagkarga.

3. Pagbagay sa Disenyo ng Engineering

Upang umangkop sa aktwal na kapaligiran sa pagpapatakbo, ang karaniwang disenyo ay binago tulad ng sumusunod:

3.1 Pangunahing Pagpili ng Materyal

Ang grain-oriented na silicon na bakal ay pinagtibay upang i-optimize ang magnetic flux path, bawasan ang pagkawala ng walang load, at pagbutihin ang pangmatagalang kahusayan sa pagpapatakbo.

3.2 Winding Reinforcement

Ang paikot-ikot na istraktura ay pinalakas upang mapabuti ang resistensya laban sa impulse boltahe, kidlat-sapilitan surge, at grid boltahe pagbabagu-bago.

3.3 Tank at Sistema ng Proteksyon

Ang istraktura ng tangke ay dinisenyo na may reinforced steel thickness at anti-corrosion coating upang matiyak ang pangmatagalang operasyon sa labas sa mga kapaligiran na may mataas na kahalumigmigan.

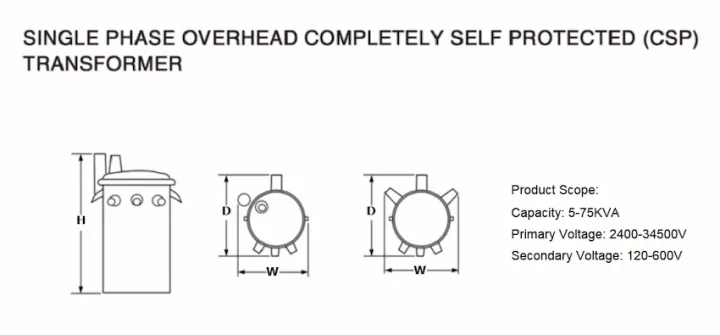

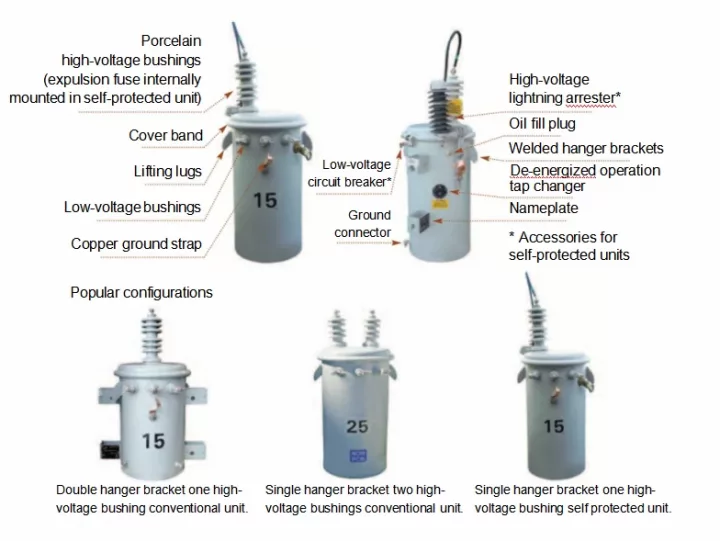

3.4 Pag-standardize ng Bushing at Koneksyon

Ang mga high-voltage at low-voltage na bushings ay na-standardize ayon sa mga kinakailangan ng lokal na network ng pamamahagi upang mabawasan ang gawain sa pagbabago sa lugar.

4. Proseso ng Paggawa at FAT

Ang lahat ng mga unit ay sumailalim sa karaniwang factory acceptance testing (FAT) bago ang pagpapadala, kabilang ang:

Walang-load na pagkawala at pagsukat ng pagkawala ng pagkarga

 Pagsubok sa paglaban sa pagkakabukod

 Ang dalas ng kapangyarihan ay makatiis sa pagsubok ng boltahe

Pagsusuri sa pagtaas ng temperatura (batay sa sampling)

Paglabas ng langis at inspeksyon ng sealing

Natugunan ng lahat ng resulta ng pagsubok ang mga kinakailangang teknikal na pagtutukoy bago ang batch shipment.

5. Paghahatid at Pagpapatupad ng Site

Ang kagamitan ay inihatid sa maraming batch upang iayon sa on-site na iskedyul ng konstruksiyon.

Ang pag-install ay isinagawa ng lokal na kontratista sa pagtatayo ng kuryente, na may ibinigay na remote na teknikal na suporta, kabilang ang:

Pre-installation wiring verification

 Gabay sa pagpoposisyon ng pag-install at pag-angat

 Pre-energization inspection checklist confirmation

I-load ang mga rekomendasyon sa pagsubaybay sa panahon ng pagkomisyon

Walang kinakailangang pagbabago sa istruktura sa panahon ng pag-install, at ang pangkalahatang timeline ng konstruksiyon ay nanatiling naaayon sa orihinal na iskedyul.

6. Mga Resulta ng Commissioning

Kasunod ng pagkomisyon, ang kagamitan ay sinusubaybayan sa paunang yugto ng pagpapatakbo, na may mga sumusunod na obserbasyon:

Malaking pagpapabuti sa katatagan ng boltahe ng end-user

Mas balanseng pamamahagi ng load sa mga linya ng feeder

Walang abnormal na pagtaas ng temperatura na nakita sa maagang operasyon

Ang mga kagamitang pang-proteksyon ay gumana nang tama nang walang maling operasyon

Kapansin-pansing pagpapabuti sa pagiging maaasahan ng suplay ng kuryente sa tirahan

Ang kagamitan ay kasalukuyang nasa tuluy-tuloy na operasyon, at ang regular na pagpapanatili ay isinasagawa ayon sa karaniwang mga ikot ng inspeksyon.

7. Buod ng Kinalabasan ng Proyekto

Batay sa pagganap ng pagpapatakbo, ang solusyon sa pamamahagi ng single-phase ay nagpakita ng malakas na pagiging angkop para sa rehiyong ito, lalo na sa mga sumusunod na aspeto:

Pinalawak na saklaw ng kuryente sa ilalim ng mababang kondisyon ng pamumuhunan

Nabawasan ang mga pagkalugi sa pamamahagi sa dulo ng network

Pinahusay na katatagan sa mahinang mga kapaligiran ng grid

Mga pinasimpleng kinakailangan sa pagtatayo ng imprastraktura

Ang batch ng kagamitan na ito ay na-reference bilang baseline configuration para sa kasunod na rural grid modernization projects na may katulad na kalikasan.

8. Engineering Note

Ang pangunahing halaga ng proyektong ito ay nasa:

Pinapalitan ang tradisyunal na three-phase expansion ng maayos na na-engineered na single-phase distribution structure sa ilalim ng di-ideal na mga kondisyon ng grid, na nakakamit ng balanseng trade-off sa pagitan ng cost efficiency at power supply stability.
