Ang mga single phase na transformer ay isa sa mga pinaka-tinatanggap na ginagamit na mga transformer ng pamamahagi sa mga sistema ng kuryente. Pangunahing idinisenyo ang mga ito upang mag-supply ng kuryente sa mga residential area, rural electrification projects, commercial facilities, agricultural operations, renewable energy systems, at utility distribution networks.

Depende sa mga paraan ng pag-install, insulation media, application scenario, at mga disenyo ng konstruksiyon, ang mga single phase na transformer ay maaaring hatiin sa ilang kategorya.

Ang pag-unawa sa mga pagkakaiba sa pagitan ng mga uri ng transformer na ito ay nakakatulong sa mga utility, EPC contractor, distributor, at may-ari ng proyekto na piliin ang pinakaangkop na solusyon para sa kanilang mga aplikasyon.

1. Single Phase Pole Mounted Transformer

Pangkalahatang-ideya

Ang Single Phase Pole Mounted Transformer ay naka-install sa mga utility pole at karaniwang ginagamit sa mga overhead distribution network. Ang mga ito ang pinakasikat na pagpipilian para sa rural electrification at residential power distribution.

Pangunahing Tampok

• Compact na disenyo

• Madaling pag-install

• Mababang gastos sa imprastraktura

• Angkop para sa mga overhead distribution system

• Maaasahang operasyon sa mga malalayong lugar

Saklaw ng Kapasidad

• 5 kVA

• 10 kVA

• 15 kVA

• 25 kVA

• 37.5 kVA

• 50 kVA

• 75 kVA

• 100 kVA

• 167 kVA

• 250 kVA

Mga Karaniwang Boltahe

Pangunahing Boltahe:

• 7.2 kV

• 11 kV

• 13.2 kV

• 15 kV

• 19.92 kV

• 24.94 kV

• 33 kV

Pangalawang Boltahe:

• 120/240 V

• 240/480 V

• 230 V

• 400 V

Mga aplikasyon

• Pamayanang tirahan

• Mga proyekto sa elektripikasyon sa kanayunan

• Mga sistema ng irigasyon ng agrikultura

• Mga base station ng telecom

• Mga network ng pamamahagi ng utility

Mga Target na Merkado

• Africa

• Timog-silangang Asya

• Timog Amerika

• Gitnang Silangan

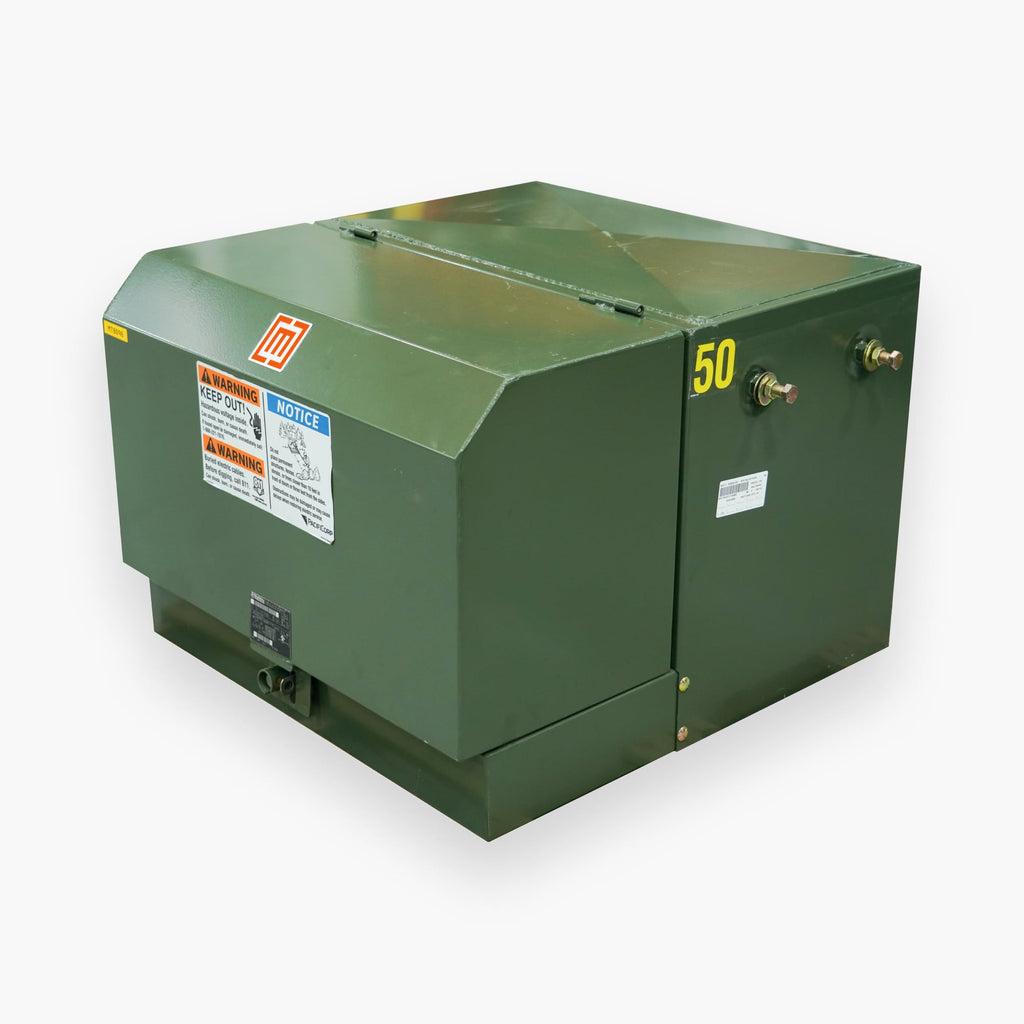

2. Single Phase Pad Mounted Transformer

Pangkalahatang-ideya

Ang Single Phase Pad Mounted Transformers ay ground-mounted transformer na naka-install sa loob ng tamper-resistant steel cabinet. Karaniwang ginagamit ang mga ito sa mga underground power distribution system.

Pangunahing Tampok

• Pinahusay na kaligtasan ng publiko

• Aesthetic na hitsura

• Angkop para sa mga underground na network

• Nabawasan ang pagpapanatili

• Enclosure na lumalaban sa panahon

Saklaw ng Kapasidad

• 25 kVA

• 37.5 kVA

• 50 kVA

• 75 kVA

• 100 kVA

• 167 kVA

• 250 kVA

• 333 kVA

• 500 kVA

Mga Karaniwang Boltahe

Pangunahin:

• 11 kV

• 13.8 kV

• 24.94 kV

• 34.5 kV

Pangalawa:

• 120/240 V

• 240/480 V

Mga aplikasyon

• Mga subdibisyon ng tirahan

• Mga shopping center

• Mga paaralan

• Mga ospital

• Mga komersyal na gusali

Mga pamantayan

• IEEE C57

• ANSI

• DOE

• CSA

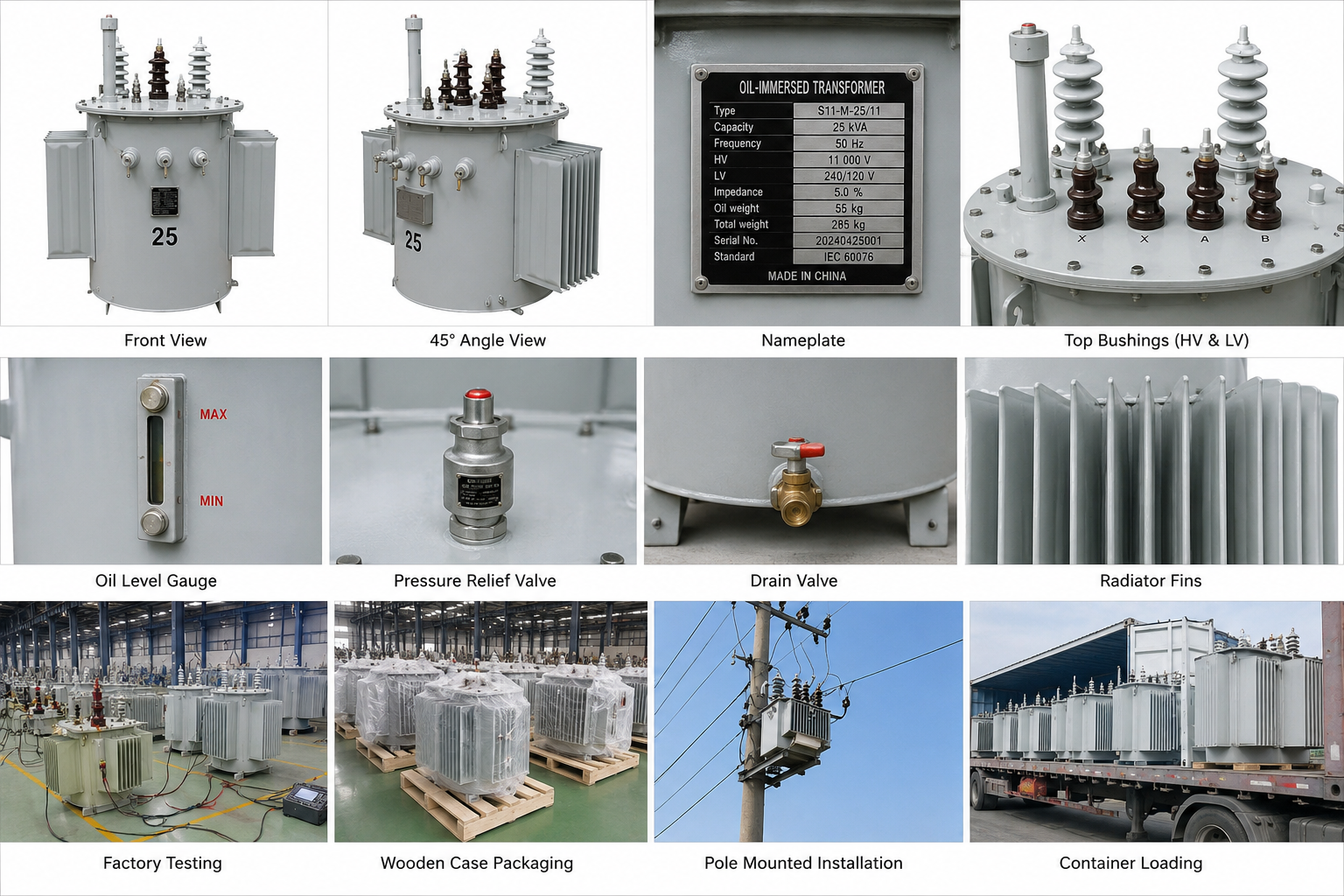

3. Single Phase Oil Immersed Transformer

Pangkalahatang-ideya

Ang Oil Immersed Single Phase Transformer ay gumagamit ng langis ng transpormer bilang parehong insulasyon at daluyan ng paglamig.

Ito ang pinakakaraniwang uri ng pagtatayo ng transpormer sa buong mundo dahil sa mataas na kahusayan nito at mahabang buhay ng serbisyo.

Pangunahing Tampok

• Napakahusay na pagwawaldas ng init

• Mataas na overload na kakayahan

• Mahabang buhay ng pagpapatakbo

• Mas mababang operating temperatura

• Mataas na kahusayan

Paraan ng Paglamig

• ONAN (Oil Natural Air Natural)

Mga Opsyon sa Insulation Liquid

• Mineral na Langis

• FR3 Natural Ester Oil

• Silicone Fluid

Mga aplikasyon

• Mga grid ng utility

• Mga halamang pang-industriya

• Mga operasyon sa pagmimina

• Mga proyekto ng nababagong enerhiya

4. Single Phase Dry Type Transformer

Pangkalahatang-ideya

Ang mga Dry Type Transformer ay gumagamit ng hangin sa halip na langis bilang insulating medium.

Ang mga ito ay perpekto para sa panloob na mga pag-install kung saan ang kaligtasan ng sunog ay isang pangunahing alalahanin.

Pangunahing Tampok

• Pangkapaligiran

• Walang panganib sa pagtagas ng langis

• Mababang maintenance

• Lumalaban sa apoy

• Angkop para sa panloob na paggamit

Mga Uri ng Insulasyon

Cast Resin Transformer

• Epoxy resin encapsulated windings

• Napakahusay na moisture resistance

• Mataas na lakas ng makina

Vacuum Pressure Impregnated (VPI)

• Mas mababang gastos

• Magandang pagganap ng pagkakabukod

• Angkop para sa panloob na kapaligiran

Mga aplikasyon

• Mga ospital

• Mga sentro ng data

• Mga paliparan

• Mga shopping mall

• Mga gusali ng opisina

5. Single Phase Distribution Transformer

Pangkalahatang-ideya

Ang mga transformer ng pamamahagi ay idinisenyo upang direktang maghatid ng kuryente sa mga end user.

Karaniwang patuloy silang gumagana nang may mataas na kahusayan sa ilalim ng iba't ibang kondisyon ng pagkarga.

Pangunahing Tampok

• Mababang pagkawala ng walang-load

• Mataas na kahusayan

• Matatag na regulasyon ng boltahe

• Mahabang buhay ng serbisyo

Saklaw ng Kapasidad

• 5 kVA – 500 kVA

Mga Karaniwang Pamantayan

• IEC 60076

• ANSI C57

• IEEE

• BS EN

Mga aplikasyon

• Supply ng kuryente sa tirahan

• Komersyal na suplay ng kuryente

• Mga network ng utility

6. Single Phase Isolation Transformer

Pangkalahatang-ideya

Ang mga isolation transformer ay nagbibigay ng electrical separation sa pagitan ng primary at secondary circuits.

Pangunahing Tampok

• Pinahusay na kaligtasan ng kuryente

• Pagpigil ng ingay

• Proteksyon ng surge

• Pag-aalis ng ground loop

Mga Karaniwang Ratio

• 1:1

• Na-customize na mga ratio

Mga aplikasyon

• Mga kagamitang medikal

• Mga sistema ng laboratoryo

• Telekomunikasyon

• Industrial automation

7. Single Phase Step-Up Transformer

Pangkalahatang-ideya

Ang mga Step-Up Transformer ay nagpapataas ng boltahe mula sa mas mababang antas patungo sa mas mataas na antas.

Mga halimbawa

• 240V hanggang 480V

• 480V hanggang 600V

• 400V hanggang 11kV

Mga aplikasyon

• Mga sistema ng solar power

• Mga sistema ng lakas ng hangin

• Kagamitang pang-industriya

• Makinarya sa pag-export

8. Single Phase Step-Down Transformer

Pangkalahatang-ideya

Ang mga Step-Down Transformer ay nagbabawas ng boltahe mula sa mas mataas na antas patungo sa mas mababang antas.

Mga halimbawa

• 11kV hanggang 240V

• 33kV hanggang 230V

• 480V hanggang 240V

Mga aplikasyon

• Supply ng kuryente sa tirahan

• Mga pasilidad sa komersyo

• Mga sistema ng pag-iilaw

• Mga kagamitan sa telecom

9. Single Phase Solar Transformer

Pangkalahatang-ideya

Ang Single Phase Solar Transformer ay partikular na idinisenyo para sa mga proyektong photovoltaic.

Pangunahing Tampok

• Mataas na kahusayan

• Harmonic na pagtutol

• Napakahusay na pagganap ng temperatura

• Kakayahang operasyon sa labas

Mga aplikasyon

• Mga solar farm

• Ibinahagi ang mga proyekto ng PV

• Rural solar electrification

10. Single Phase Smart Transformer

Pangkalahatang-ideya

Pinagsasama ng mga matalinong transformer ang mga digital monitoring system para sa real-time na pagsusuri sa pagpapatakbo.

Mga Function ng Pagsubaybay

• Temperatura ng langis

• Paikot-ikot na temperatura

• Mag-load ng kasalukuyang

• Pagsubaybay sa boltahe

• Mga malalayong diagnostic

Mga Benepisyo

• Predictive na pagpapanatili

• Nabawasan ang downtime

• Pinahusay na pamamahala ng asset

Mga aplikasyon

• Mga proyekto ng smart grid

• Mga kumpanya ng utility

• Mga pasilidad sa industriya

Pag-uuri ayon sa Paraan ng Pag-install

Pag-uuri ayon sa Insulation Medium

Pag-uuri ayon sa Aplikasyon

Pinakatanyag na Single Phase Transformer na Produkto para I-export

Para sa mga merkado sa Africa, Timog-silangang Asya, at Timog Amerika, ang pinakamadalas na binibili na mga modelo ay kinabibilangan ng:

• 25 kVA Single Phase Pole Mounted Transformer

• 50 kVA Single Phase Pole Mounted Transformer

• 100 kVA Single Phase Pole Mounted Transformer

• 167 kVA Single Phase Pole Mounted Transformer

• 25 kVA Single Phase Pad Mounted Transformer

• 50 kVA Single Phase Pad Mounted Transformer

• 100 kVA Single Phase Pad Mounted Transformer

• 11kV Single Phase Distribution Transformer

• 33kV Single Phase Distribution Transformer

• Single Phase Oil Immersed Transformer

Ang mga modelong ito ay malawakang ginagamit ng mga kumpanya ng utility, mga kontratista ng EPC, mga distributor ng kuryente, at mga proyekto ng elektripikasyon sa kanayunan sa buong mundo.
