Що нового в ефективності та екологічності масляних трансформаторів

вступ

Твердження про ефективність навколо масляних занурених трансформаторів можуть звучати подібно на папері, але реальні відмінності проявляються у втратах енергії, безпеці масла, ризику обслуговування та терміні служби. Оскільки мережі поглинають більше енергії з відновлюваних джерел, навантаження на заряджання електромобілів і суворіші вимоги до навколишнього середовища, конструкція трансформаторів змінюється за межі базової потужності. Нові основні матеріали, безпечніші ізоляційні рідини, герметичні конструкції резервуарів і онлайн-моніторинг змінюють спосіб Трифазний масляний трансформатор працює протягом десятиліть, а не лише в день його встановлення.



Дизайн з низькими втратами стає основним підвищенням ефективності

Аморфний сплав і оптимізована геометрія сердечника зменшують втрати без навантаження

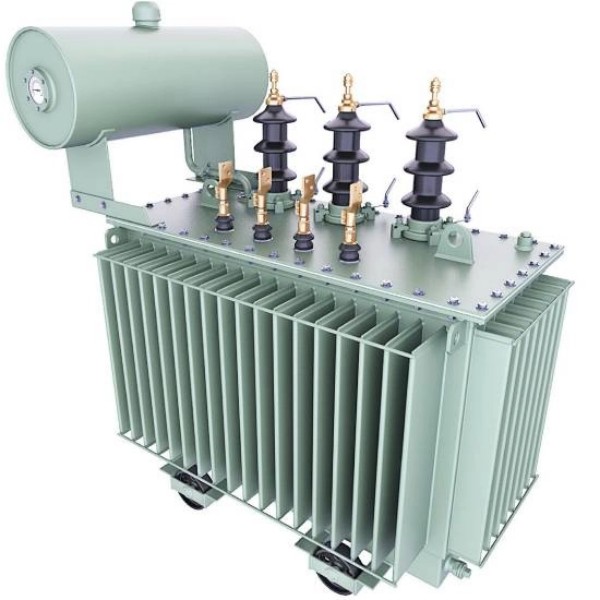

Значне підвищення ефективності в Масляні заглиблені трансформатори – це перехід до конструкцій серцевини, які зменшують втрати холостого ходу. Оскільки трансформатори часто залишаються під напругою навіть за невеликого навантаження, ці постійні втрати в режимі очікування можуть стати основними витратами протягом усього терміну експлуатації для розподільчих мереж, підстанцій з відновлюваними джерелами енергії та промислових об’єктів.

Кремнієва сталь CRGO все ще широко використовується через її надійність і баланс вартості, але сердечники з аморфного сплаву та оптимізовані магнітні шляхи привертають увагу. Нижчі втрати на гістерезис допомагають зменшити втрату енергії, тоді як кращий дизайн з’єднань, укладання ламінування та геометрія намотаного сердечника покращують розподіл потоку та зменшують концентрацію тепла.

Удосконалені конструкції обмоток покращують ефективність навантаження та контроль тепла

Втрата навантаження в основному виникає через струм, що протікає через обмотки, тому матеріал провідника та структура обмотки сильно впливають на реальну ефективність роботи. Мідні обмотки мають менший опір, тоді як алюмінієві можуть зменшити вартість і вагу. Правильний вибір залежить від профілю навантаження, міцності при короткому замиканні, температурних обмежень і вартості життєвого циклу.

Сучасні конструкції покращують геометрію провідника, натяг обмотки та потік масла навколо котушок. Ці деталі зменшують локальне нагрівання, покращують розподіл струму та підтримують кращу стійкість до короткого замикання. Для застосування трифазних масляних трансформаторів, які обслуговують двигуни, зарядку електромобілів або змінні промислові навантаження, ця термічна стабільність особливо важлива.

Чому контроль гарячих точок важливий більше, ніж ефективність паспортної таблички

Ефективність на паспортній табличці не завжди показує, як трансформатор поводиться під дією реального робочого тепла. Намотування гарячих точок прискорює старіння целюлозної ізоляції, і як тільки папір втрачає механічну міцність, пристрій стає більш вразливим до вібрації, короткого замикання та діелектричної несправності.

Контроль гарячих точок залежить від розташування обмотки, циркуляції масла, поверхні охолодження, якості ізоляції та схеми навантаження. Покупці повинні вимагати гарантованих втрат холостого ходу, втрат навантаження, імпедансу, підвищення температури та звіти про заводські випробування. Стандарти IEC 60076 і IEEE C57 забезпечують базову лінію, але перевірена продуктивність у реальних умовах експлуатації має більше значення, ніж широкі заяви про «високу ефективність».



Ізоляційні рідини зміщуються в бік безпечніших і екологічніших варіантів

Натуральні ефірні рідини замінюють мінеральне масло в проектах, орієнтованих на стійкий розвиток

Рідина з натурального ефіру стає ключовим покращенням стійкості для масляних занурених трансформаторів, оскільки вона вирішує дві давні проблеми з мінеральним маслом: ризик пожежі та вплив на навколишнє середовище. Виготовлений з відновлюваних рослинних джерел, він забезпечує високу здатність до біологічного розкладу, набагато вищу температуру вогню та кращу вологостійкість, допомагаючи захистити целюлозну ізоляцію за належного дизайну та обслуговування. Ці переваги роблять його придатним для міських підстанцій, лікарень, центрів обробки даних, залізничних систем, проектів відновлюваної енергетики та чутливих об’єктів, хоча все ще потрібно враховувати вищу вартість і в’язкість у холодному кліматі.

Мінеральне масло вдосконалюється за рахунок кращого утримання та конструкції герметичних резервуарів

Мінеральне масло не зникає з масляних трансформаторів. Він залишається практичним для багатьох зовнішніх підстанцій, промислових об’єктів і чутливих до витрат проектів розподілу. Удосконалення не обов’язково залежить від самого масла, а від того, як трансформатор сконструйований, герметичний, контролюється та захищений від витоку чи окислення.

Герметично закриті резервуари зменшують контакт між маслом і зовнішнім повітрям. Менший вплив кисню та вологи означає повільніше окислення, менше проблем з утворенням осаду та довший термін служби масла. Герметичні конструкції також можуть зменшити потребу в доливанні масла та обмежити навантаження на технічне обслуговування, пов’язане з системами сапунів і консерваторів. У запилених, вологих, прибережних або промислових середовищах цей підхід до проектування може мати суттєві зміни. Захист на рівні сайту не менш важливий. Обгороджувальні обгороджування, водонепроникні фундаменти, сепаратори нафто-води, пристрої для скидання тиску та системи виявлення витоків допомагають зменшити вплив установок нафти на навколишнє середовище. Замість того, щоб представляти мінеральне масло як «зелене», у надійній статті про стійкість слід пояснити, що його профіль ризику можна контролювати за допомогою інженерної дисципліни, належного встановлення та планового тестування масла.

Синтетичні ефірні та силіконові рідини розширюють можливості для особливих умов

Не кожен проект точно вписується в рішення щодо мінеральної олії чи натурального ефіру. Рідини на основі синтетичних складних ефірів можуть забезпечити стійкість до окиснення, гарну протипожежну безпеку та надійну роботу в складних умовах. Силіконові рідини, хоч і менш поширені в багатьох комунальних проектах, часто розглядаються там, де пожежна безпека та термічна стабільність важливіші за найнижчу початкову вартість.

Вибір рідини повинен базуватися на умовах місця, а не на маркетингових твердженнях. Установка з холодним кліматом може потребувати відмінних показників в’язкості від тропічної сонячної електростанції. Критий комерційний об’єкт може надати пріоритет класифікації вогню та низькому ризику задимлення. Віддалений відновлюваний проект може цінувати тривалі інтервали технічного обслуговування та зниження відповідальності за розлив.



Розумний моніторинг робить масляні трансформатори більш екологічними в експлуатації

Онлайн DGA перетворює дані про нафту в раннє виявлення несправностей

Екологічність стосується не лише матеріалів, які використовуються в масляних трансформаторах. Це також запобігання відмовам, яких можна уникнути, скорочення термінів екстреної заміни та продовження терміну служби активів. Онлайн-аналіз розчинених газів, або DGA, став одним із найцінніших інструментів для цієї мети, оскільки трансформаторне масло містить хімічні докази внутрішньої напруги.

Різні гази вказують на різні моделі несправностей. Водень може з'являтися при частковому розряді. Метан і етилен можуть вказувати на теплові несправності. Ацетилен часто сприймають як серйозний попереджувальний знак, оскільки він може бути пов'язаний з дугою. Окис вуглецю та вуглекислий газ дають підказки про старіння целюлозної ізоляції. Одного вимірювання газу рідко буває достатньо, але тенденції з часом можуть виявити, чи трансформатор стабільний чи рухається до небезпечного стану.

Онлайн DGA особливо корисний для критичних активів, де ручний відбір проб нафти може бути надто повільним. Замість того, щоб чекати щорічних або піврічних результатів випробувань, оператори можуть постійно відстежувати зміни газу та визначати пріоритетність перевірок на основі ризику. Це зменшує непотрібне технічне обслуговування справних блоків, одночасно допомагаючи трансформаторам з високим ризиком звертати увагу раніше.

Моніторинг температури та вологості в режимі реального часу допомагає уповільнити старіння ізоляції

Температура та вологість є двома найсильнішими причинами старіння трансформатора. Висока температура верхнього масла вказує на напругу при охолодженні, тоді як звивисті гарячі точки виявляють місця, де ізоляція може старіти найшвидше. Датчики вологи в маслі додають ще один рівень розуміння, оскільки вода знижує діелектричну міцність і прискорює деградацію целюлози. Сучасні масляні трансформатори все частіше підтримують моніторинг стану на основі датчиків. Волоконно-оптичні датчики температури можуть надавати прямі дані про гарячі точки у високоцінних одиницях. RTD і теплові моделі можуть оцінити температуру обмотки в більш стандартних додатках. Датчики вологи допомагають операторам вирішити, чи потрібна сушка олії, вакуумна дегідратація чи більш ретельний огляд.

Ці дані змінюють технічне обслуговування з процедур на основі календаря на рішення на основі умов. Незначно навантажений пристрій зі стабільними тенденціями вологості та температури може не потребувати агресивного обслуговування. Трансформатор із підвищеною вологістю, аномальними температурними режимами та утворенням газу слід перевірити, перш ніж він стане причиною збою. Саме там моніторинг сприяє стійкості: він запобігає відходам, запобігає передчасній заміні та зменшує екологічний тягар відмов.

Керування охолодженням на основі штучного інтелекту реагує на зміни навантажень

Системи охолодження стають більш адаптивними, оскільки конструкції ONAN і ONAF отримують розумніше керування вентилятором і насосом. Замість того, щоб працювати на фіксованих налаштуваннях, цифрове охолодження реагує на навантаження, температуру навколишнього середовища та потребу в теплі. Це важливо для піків заряджання електромобілів, коливань сонця та вітру та змін промислового навантаження. У трифазному масляному трансформаторі охолодження за допомогою штучного інтелекту допомагає зменшити перегрів, захистити ізоляцію та уникнути непотрібного використання допоміжної енергії, зберігаючи актив ближче до його безпечної робочої здатності.



Стійкість життєвого циклу стає частиною виробництва трансформаторів

Менші втрати зменшують викиди вуглецю протягом десятиліть експлуатації

Для масляних трансформаторів довгострокові електричні втрати часто впливають на стійкість більше, ніж вплив виробництва. Втрати холостого ходу та втрати під навантаженням перетворюють корисну енергію на тепло протягом десятиліть служби, створюючи як викиди вуглецю, так і витрати. Сердечники з низькими втратами й оптимізовані обмотки зменшують ці витрати, особливо в розподільних мережах, що постійно перебувають під напругою, і на промислових об’єктах із великим навантаженням. Найчіткіший спосіб оцінити переваги — це обчислити втрати енергії протягом усього терміну експлуатації, а не лише вартість покупки.

Герметичні резервуари, об’єм масла та можливість переробки зменшують довгострокову відповідальність

Сучасне трансформаторне виробництво також зосереджується на зменшенні витрат на обслуговування та впливу на навколишнє середовище. Герметично закриті резервуари обмежують проникнення кисню і вологи, сповільнюючи окислення масла і зменшуючи утворення шламу. Менше використання масла означає менше можливостей для забруднення, витоку та відходів, пов’язаних з обслуговуванням.

Деякі конструкції також зменшують об’єм масла завдяки більш компактним активним частинам і покращеним поверхням охолодження. Менший обсяг масла автоматично не робить трансформатор кращим, оскільки діелектричні та теплові вимоги все ще стоять на першому місці. Проте, якщо він правильно сконструйований, він може зменшити вплив розливу та спростити обробку в кінці терміну експлуатації.

Можливості переробки приділяють більше уваги специфікаціям. Сталеві резервуари, мідні обмотки, алюмінієві компоненти та регенерована ізоляційна олія – все це може сприяти круглості. Конструкція для демонтажу, чітка документація щодо матеріалів і планування відновлення нафти допомагають зменшити невизначеність утилізації.



Що означають ці інновації для застосування трифазних масляних трансформаторів

Проекти відновлюваної енергетики потребують кращої теплової гнучкості та гнучкості навантаження

Відновлювані джерела енергії змінили робочі цикли трансформаторів. Проекти сонячних, вітрових та акумуляторних накопичувачів можуть створювати коливання навантажень, зворотний потік енергії та повторювані теплові цикли. Ці умови відрізняються від постійних звичайних розподільних навантажень, тому конструкція трансформатора повинна відповідати кращою тепловою гнучкістю та моніторингом.

Для відновлюваних підстанцій конструкція з низькими втратами підвищує ефективність проекту, тоді як складноефірні рідини знижують екологічний ризик у віддалених або чутливих місцях. Онлайн-моніторинг температури та навантаження допомагає операторам зрозуміти, чи змінна генерація навантажує актив. Контроль охолодження стає корисним, коли потужність швидко змінюється через погодні умови або розрядку батареї.

Таким чином, трифазний масляний трансформатор у проекті відновлюваної енергетики слід оцінювати не лише за номінальною потужністю, але й за характером термічного циклу, стійкістю системи ізоляції, типом масла та готовністю до моніторингу. Ці деталі можуть вплинути на довгострокову доступність і прибутковість проекту.

Міські та комерційні установки надають пріоритет пожежній безпеці та ризику для навколишнього середовища

Міські підстанції та комерційні об’єкти розміщують трансформатори ближче до людей, будівель, дренажних систем та критичних служб. Пожежна безпека та контроль витоків стають важливішими, ніж на ізольованих відкритих майданчиках. Рідина природного складного ефіру, герметична конструкція резервуара, захист від скидання тиску та моніторинг витоків можуть зменшити ризик. Лікарні, центри обробки даних, залізничні станції та густонаселені комерційні райони також дбають про безперервність. Вихід з ладу трансформатора може вплинути не тільки на обладнання, але й на громадську безпеку та бізнес. Для цих сайтів моніторинг DGA, відстеження вологи та теплові сигнали забезпечують практичну цінність, оскільки вони сприяють ранньому втручанню.

Історія сталого розвитку тут не є абстрактною. Більш безпечні масляні системи зменшують ризик виникнення надзвичайних ситуацій, а розумніший моніторинг зменшує ймовірність раптового виходу з ладу. Ця комбінація робить сучасні масляні трансформатори більш прийнятними в місцях, де традиційні агрегати з мінеральним маслом можуть піддаватися більш ретельному контролю.

Промислові користувачі отримують найбільшу користь від менших втрат і прогнозованого технічного обслуговування

На промислових підприємствах трансформатори часто працюють під час тривалої роботи, високих навантажень, напруги при запуску двигуна, гармонік і суворих умов навколишнього середовища. У цих випадках підвищення ефективності має пряме фінансове значення. Менші втрати навантаження зменшують тепло, а краща конструкція обмотки та контроль охолодження допомагають підтримувати стабільну роботу під час піків виробництва.

Прогнозне технічне обслуговування однаково цінне. Незаплановане відключення трансформатора може зупинити виробничу лінію, пошкодити наступне обладнання або викликати дорогу аварійну оренду електроенергії. Онлайновий DGA, моніторинг вводів і відстеження температури допомагають командам технічного обслуговування визначити пріоритетність дій до того, як несправність посилиться.



Висновок

Нові розробки в масляних трансформаторах зосереджені на вимірюваних перевагах: менші втрати холостого ходу та навантаження, безпечніші ізоляційні рідини, кращий контроль тепла та моніторинг, який допомагає запобігти відмовам, яких можна уникнути. Для проектів із використанням трифазного масляного трансформатора ці вдосконалення можуть зменшити експлуатаційні витрати, забезпечити безпечніше встановлення та подовжити термін служби.

Компанія Baoding Zisheng Electrical Equipment Co., Ltd. надає масляні трансформатори для розподілу електроенергії та промислового застосування, допомагаючи користувачам узгодити конструкцію трансформатора з реальними умовами експлуатації, цільовими показниками ефективності та довгостроковими потребами надійності.



FAQ

З: Що робить масляні трансформатори ефективнішими, ніж раніше?

Відповідь: у нових конструкціях використовуються матеріали серцевини з меншими втратами, покращені структури обмоток, краща циркуляція масла та розумніший контроль охолодження, щоб зменшити втрати холостого ходу, втрати навантаження та втрати енергії, пов’язані з теплом.

З: Чи є масляні трансформатори екологічними?

A: Вони можуть бути більш екологічно відповідальними, якщо розроблені з біорозкладаними ефірними рідинами, герметичними резервуарами, локалізацією витоків, меншими втратами та належними методами переробки або регенерації масла.

З: Яка головна перевага натуральної ефірної рідини в конструкції трансформатора?

Відповідь: Рідина природного ефіру забезпечує вищу пожежну безпеку, стійкість до біологічного розкладання та кращу стійкість до вологи, ніж традиційне мінеральне масло, що робить її корисною для міських, відновлюваних та чутливих установок.

З: Як інтелектуальний моніторинг покращує стійкість трансформатора?

A: Онлайн DGA, датчики вологи та моніторинг температури виявляють ранні несправності, скорочують непотрібне обслуговування, запобігають серйозним збоям і допомагають продовжити термін служби трансформатора.

З: Де зазвичай використовується трифазний масляний трансформатор?

A: Він зазвичай використовується на підстанціях, промислових об’єктах, проектах з відновлюваної енергетики та розподільних мережах, де потрібні стабільне перетворення напруги та ефективне охолодження.

З: Як довго може прослужити масляний трансформатор?

A: За належного завантаження, випробування масла, охолодження та технічного обслуговування багато пристроїв можуть працювати протягом 25–40 років, залежно від стану ізоляції, робочої температури та умов експлуатації.
