عندما يقوم المهندسون بمراجعة مواصفات المحول، فإن الاهتمام عادة ما يذهب أولاً إلى ارتفاع درجة حرارة الملف، والممانعة، ومستوى العزل، وطريقة التبريد، وفقدان الحمل. ومع ذلك، في Zisheng Electric ، أحد المجالات التي نفحصها مبكرًا جدًا في التصميم الكهرومغناطيسي هو قلب المحول.
هناك سبب عملي لذلك.
يتغير فقدان النحاس مع الحمل. لا تختفي الخسارة الأساسية عندما يتوقف المصنع عن الإنتاج ليلاً أو عندما يحمل محول التوزيع حملاً بنسبة 20٪ فقط. وطالما ظل المحول نشطًا، يستمر القلب في العمل.
وهذا يجعل تصميم قلب المحول مرتبطًا ارتباطًا وثيقًا ليس فقط بالكفاءة، ولكن أيضًا بدرجة حرارة التشغيل والضوضاء وتيار الإثارة وحالة العزل على المدى الطويل.
بالنسبة للمحولات العاملة في الشرق الأوسط وأفريقيا، فإن هذه التفاصيل تستحق المزيد من الاهتمام. درجات الحرارة المحيطة العالية، وتقلب الجهد، ومغذيات التوزيع الطويلة ومتطلبات النظام المختلفة 50 هرتز/60 هرتز يمكن أن تقلل من هامش تصميم المحول الذي يبدو مقبولًا تمامًا على الورق.
يوفر قلب المحول المسار المغناطيسي الذي يربط اللفات الأولية والثانوية. تتطلب كل دورة تيار متردد ممغنطة المادة المغناطيسية في اتجاه واحد ثم عكسها.
يتم فقدان الطاقة خلال هذه العملية.
في هندسة المحولات العملية، يتم تقسيم الخسارة الأساسية بشكل أساسي إلى خسارة التباطؤ وخسارة التيار الدوامي.
يعتمد فقدان التباطؤ بشدة على الخواص المغناطيسية للفولاذ الكهربائي وكثافة تدفق التشغيل. يتم إنشاء فقدان التيار الدوامي بواسطة التيارات المستحثة داخل الفولاذ نفسه. وهذا هو أحد أسباب إنشاء قلوب المحولات من صفائح رقيقة معزولة بدلاً من كتلة فولاذية صلبة.
يحدد مصنعو الفولاذ الكهربائي الموجه نحو الحبوب أيضًا الصفائح الرقيقة ودرجة المادة والتوجه المغناطيسي كعوامل مهمة في تقليل خسائر المحولات.
بالنسبة لمحول التوزيع الذي يظل نشطًا طوال العام، حتى الفرق البسيط نسبيًا في خسارة عدم التحميل يتراكم بشكل مستمر. وهذا هو السبب في أن مقارنة كفاءة المحولات فقط عند الحمل المقدر يمكن أن تفوت جزءًا من تكلفة التشغيل الحقيقية.

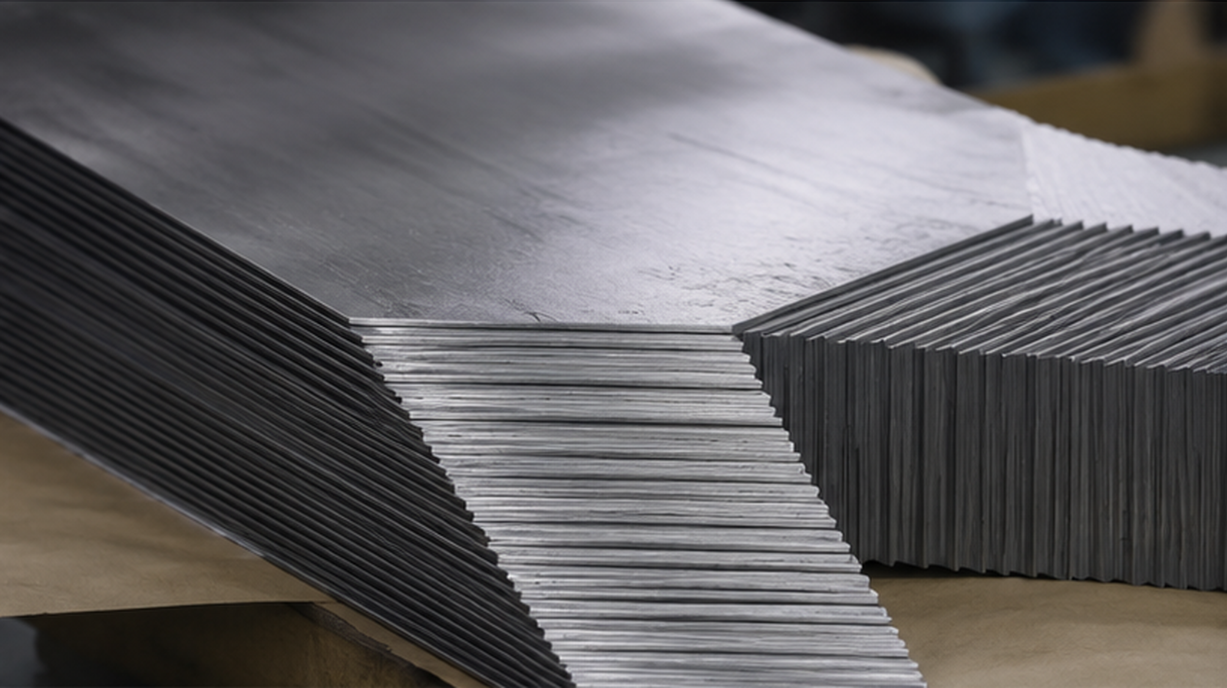

تستخدم معظم محولات الطاقة والتوزيع التقليدية الفولاذ الكهربائي المدلفن على البارد والموجه نحو الحبوب ، والذي يشار إليه عادةً باسم فولاذ السيليكون CRGO.
لكن مجرد كتابة 'CRGO core' في المواصفات الفنية لا يخبر المهندس إلا بالقليل.
درجات الصلب المختلفة لها خسائر محددة مختلفة، وخصائص النفاذية، وخصائص الطلاء وسلوك التشبع. يختلف سمك الورقة أيضًا.
يمكن للفولاذ الكهربائي عالي الأداء أن يقلل من الطاقة اللازمة للمغنطة. تساعد الصفائح الرقيقة على تقييد التيارات الدوامية المتداولة داخل كل ورقة. يمكن للدرجات المكررة بالمجال المغناطيسي تقليل الخسائر بشكل أكبر في ظل ظروف التشغيل المناسبة.
ينتج ذو الخسارة المنخفضة قلب المحول حرارة داخلية أقل أثناء التنشيط المستمر، مما يقلل العبء الحراري على الزيت والملفات ونظام التبريد.
ينتج ذو الخسارة المنخفضة قلب المحول حرارة داخلية أقل أثناء التنشيط المستمر. وبالتالي فإن نظام تبريد المحولات لديه حرارة أقل يجب إزالتها قبل أخذ خسائر الحمل بعين الاعتبار.
وفي المناخ المعتدل قد يؤدي ذلك ببساطة إلى تحسين الكفاءة. وفي التركيبات الخارجية التي تتراوح درجة حرارتها بين 45 و50 درجة مئوية، يصبح هذا الهامش الحراري الإضافي أكثر قيمة.
يزداد فقدان التيار الدوامي عندما يُسمح للتيارات المتداولة بالتطور على مناطق موصلة أكبر.
يعالج مصنعو المحولات هذه المشكلة عن طريق تقسيم القلب إلى العديد من الصفائح الرقيقة وعزل طبقة واحدة عن الأخرى كهربائيًا.
لذلك فإن سمك الورقة مهم.
تظهر أبحاث الفولاذ الكهربائي وبيانات الشركة المصنعة أن تقليل سمك التصفيح هو طريقة ثابتة لتقليل فقد التيار الدوامي. تصبح العلاقة ذات أهمية خاصة مع زيادة التردد وكثافة التدفق.
هناك مشكلة تصنيع أخرى يغفل عنها المهندسون أحيانًا: إتلاف الطبقة العازلة أثناء القطع أو التكديس أو التثبيت.
إذا تم سد الصفائح المجاورة كهربائيًا بواسطة نتوءات ثقيلة أو طلاء تالف أو تلوث موصل، فقد تتطور تيارات متداولة موضعية. قد يظل الرسم يُظهر تصميمًا جيدًا للنواة، لكن النواة المصنعة لم تعد تعمل تمامًا كما تم حسابها.
ولهذا السبب لا يمكن الفصل بين اختيار المواد وجودة التصنيع.
واحدة من أهم المعلمات في تصميم قلب المحول هي كثافة التدفق الأساسي للمحول التشغيل ، لأنها تؤثر بشكل مباشر على فقدان عدم التحميل، تيار الإثارة والهامش المغناطيسي. يمكن كتابة علاقة محول مبسطة على النحو التالي:
ب ≈ الخامس / (4.44 × و × ن × أ)
حيث B هي كثافة التدفق المغناطيسي، V هو الجهد المطبق، f هو التردد، N هو لفات اللف و A هي المنطقة الأساسية الفعالة.
تشرح هذه المعادلة العديد من مشاكل التصميم العملية.
زيادة كثافة التدفق يمكن أن تقلل من المقطع العرضي الأساسي المطلوب وتجعل المحول أكثر إحكاما. ومع ذلك، ادفعها بعيدًا جدًا، وسيرتفع فقدان النواة وتيار الإثارة والضوضاء الصوتية بسرعة مع اقتراب المادة من التشبع.
إن استخدام كثافة تدفق منخفضة دون داعٍ لا يعد تصميمًا جيدًا تلقائيًا أيضًا. يصبح القلب أكبر وأثقل، ويزداد استهلاك المواد، وقد تتأثر أيضًا أبعاد اللف.
وبالتالي فإن الهدف الهندسي ليس أدنى أو أعلى قيمة ممكنة. إنها نقطة تشغيل تعمل على موازنة الخسارة والحجم والتكلفة والضوضاء والهامش المغناطيسي لظروف المشروع الفعلية.
وهذا مهم عندما يتم توفير المحولات إلى بلدان مختلفة.
تعمل معظم أنظمة الطاقة الأفريقية بتردد 50 هرتز ، بينما قد تتطلب مواصفات المشروع في أجزاء من الشرق الأوسط إما 50 هرتز أو 60 هرتز اعتمادًا على المنفعة والتطبيق. يجب حساب المحول للتردد المذكور في مواصفات المشروع.
المشكلة الأساسية هي نسبة V/f.
تعمل المعدات المصممة حول حالة مغناطيسية 60 هرتز على مصدر 50 هرتز بنفس الجهد على زيادة كثافة التدفق ما لم يوفر التصميم هامشًا كافيًا. يمكن أن يؤدي ذلك إلى زيادة تيار الإثارة وفقدان النواة والاهتزاز والتسخين.
ولذلك، فإننا لا نتعامل مع 50 هرتز و60 هرتز كتفاصيل لوحة اسمية تمت إضافتها في نهاية التصميم. إنه ينتمي إلى الحساب المغناطيسي منذ البداية.
لا يمكن بناء قلب المحول من قطعة واحدة متصلة من الفولاذ الكهربائي. يجب أن تلتقي التصفيحات الفردية عند مفاصل الأطراف والنير.
يؤدي التصميم السيئ للمفاصل إلى حدوث انقطاعات مغناطيسية.
يجب على التدفق المغناطيسي بعد ذلك عبور فجوات فعالة أكبر أو الانحراف عن اتجاه التدحرج المفضل للفولاذ. يزيد تركيز التدفق المحلي، مما قد يؤدي إلى زيادة تيار الإثارة وفقدان عدم التحميل والضوضاء.

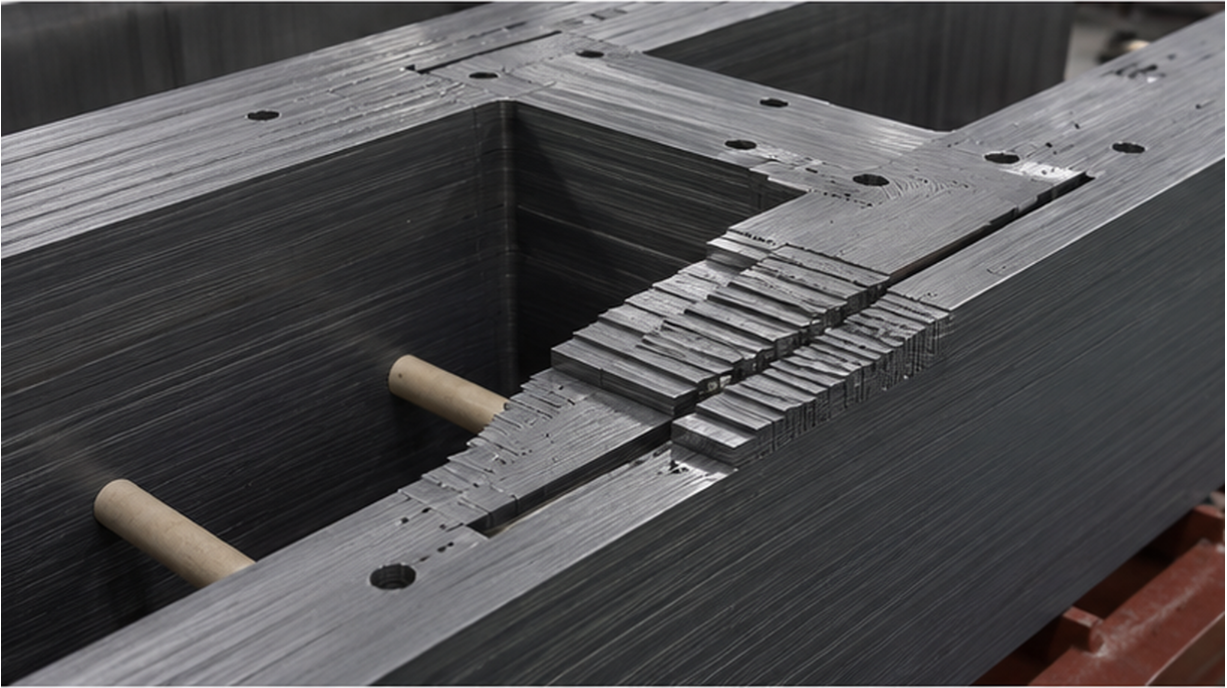

عادةً ما تستخدم النوى الحديثة مفاصل متدرجة بالكامل . بدلاً من تركيز المفصل في مكان واحد، تتداخل التصفيحات المتعاقبة في الخطوات.
الهدف هو نقل التدفق بشكل أكثر سلاسة عبر المنطقة المشتركة.
دقة القطع ومحاذاة التراص تصبح حاسمة هنا. لا يمكن للحساب الكهرومغناطيسي الجيد أن يعوض النواة المكدسة بشكل سيء مع وجود فجوات غير منتظمة.
وهذا هو أحد الأسباب التي تجعلنا نعتبر عملية تكديس قلب المحولات بمثابة عملية تصنيع خاضعة للرقابة بدلاً من تجميع الألواح البسيطة.
لإلقاء نظرة أكثر تفصيلاً على القطع والتكديس وتصنيع الأجزاء النشطة، راجع دليل عملية تصنيع المحولات IEC . عملية تصنيع المحولات IEC

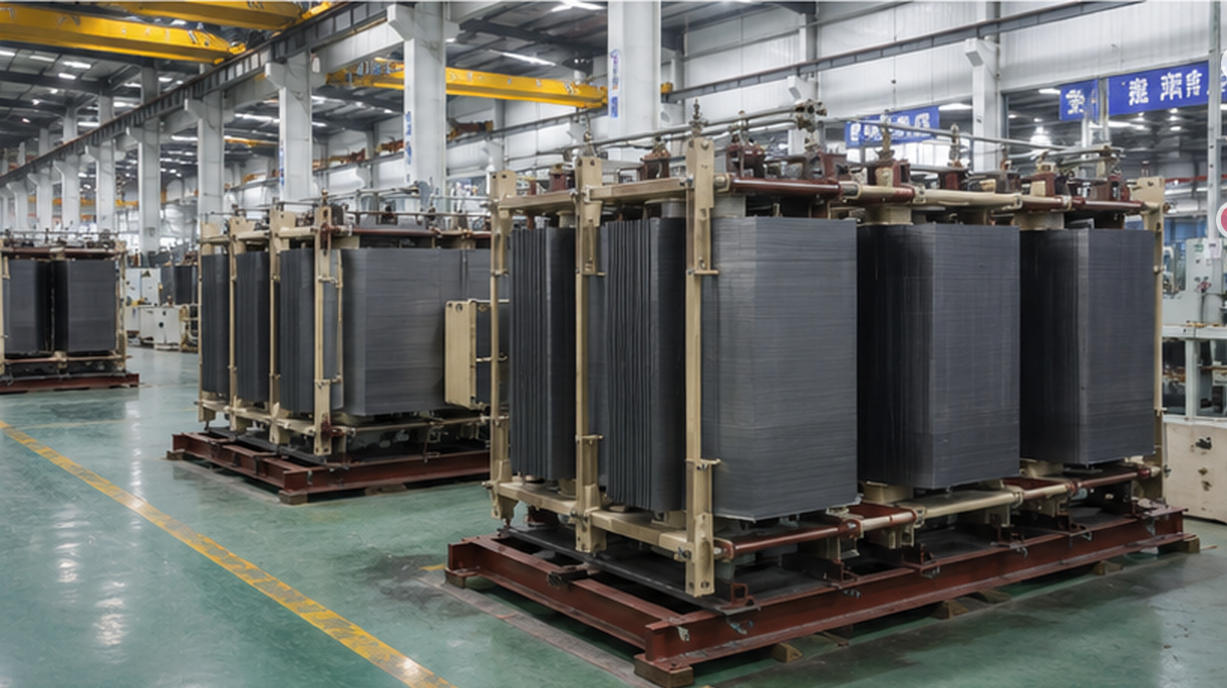

في شركة Zisheng Electric، نحن لا نتعامل مع الأداء الأساسي باعتباره مواصفات مادية فقط. أثناء تجميع قلب المحول، يقوم مهندسونا بفحص محاذاة التصفيح، ونتوءات القطع، واتساق المفاصل، وحالة الطلاء العازل، وانتظام التثبيت. حتى فولاذ CRGO عالي الجودة يمكن أن يُظهر خسارة أعلى في حالة عدم التحميل في حالة تلف الصفائح أو تكديسها بشكل سيء. تساعد هذه الفحوصات في إبقاء النواة المصنعة قريبة من التصميم الكهرومغناطيسي الأصلي.
بمجرد تكديس القلب، فإنه يحتاج إلى دعم ميكانيكي كافٍ ليظل مستقرًا أثناء تجميع اللف، والنقل والتشغيل.
المزيد من قوة التثبيت ليست بالضرورة أفضل.
الفولاذ الكهربائي حساس للإجهاد الميكانيكي. يمكن أن يؤدي الضغط المحلي المفرط أو التشوه أو سوء ترتيب التثبيت إلى انخفاض الأداء المغناطيسي. يخلق التثبيت غير الكافي مشكلة مختلفة: قد تهتز الصفائح بسهولة أكبر، مما يزيد من ضوضاء التشغيل والحركة الميكانيكية.
وبالتالي فإن هيكل التثبيت الأساسي لديه وظيفتين في نفس الوقت.
يجب أن يحافظ على استقرار الدائرة المغناطيسية ميكانيكيًا دون خلق ضغوط غير ضرورية في الفولاذ الكهربائي.
وينطبق هذا بشكل خاص على المحولات الكبيرة المنقولة لمسافات طويلة إلى مواقع المشاريع في الشرق الأوسط أو أفريقيا، حيث قد تكون ظروف الطريق والتعامل معها مختلفة تمامًا عن تلك الموجودة داخل المصنع.
يتطلب قلب المحول عادة ترتيب تأريض متحكم فيه.
في العديد من التصميمات، يتم تأريض القلب عمدًا عند نقطة واحدة.
يمكن أن تؤدي نقاط التأريض المتعددة غير المقصودة إلى إنشاء حلقات موصلة مغلقة. قد يؤدي التدفق المغناطيسي الشارد بعد ذلك إلى تحفيز التيارات المتداولة عبر البنية الأساسية أو المشابك أو مسارات التأريض.
يمكن أن تكون النتيجة تسخينًا موضعيًا يصعب تحديده من خلال الفحص الخارجي.
أثناء التجميع والفحص، يحتاج المهندسون إلى التحقق من العزل من القلب إلى الأرض والتأكد من أن ترتيب التأريض يتوافق مع التصميم المعتمد.
لا تظهر بالضرورة مشكلة التأريض الأساسية على الفور أثناء التشغيل. وهذا هو بالضبط ما يجعلها مصدر قلق بشأن الموثوقية على المدى الطويل.
عادة لا يكون الفولاذ الكهربائي نفسه هو المكون الذي يحدد العمر الحراري للمحولات.
الرابط الأهم هو هذا:
تضيف الخسارة الأساسية الأعلى إلى الحمل الحراري الإجمالي للمحول. إذا كان تصميم التبريد والهامش المحيط محدودين، فإن الزيادة الناتجة في درجات حرارة الزيت والملفات يمكن أن تؤدي إلى تسريع تقادم العزل.
تتناول المواصفة القياسية IEC 60076-2 متطلبات ارتفاع درجة الحرارة واختبار ارتفاع درجة الحرارة للمحولات المغمورة بالسائل، بما في ذلك اعتبارات النقاط الساخنة للملفات.
يصبح هذا الاتصال مهمًا بشكل خاص في المناخات الحارة.
لنفترض أن اثنين من المحولات لهما نفس القدرة وفقدان الحمل، ولكن أحدهما لديه خسارة عدم تحميل أعلى بشكل ملحوظ. وفي ظل ظروف خارجية متطابقة، يتحول فقدان النواة الإضافي بشكل مستمر إلى حرارة داخل المحول.
وفي المناخ المعتدل قد يمتص نظام التبريد هذا الفارق بشكل مريح.
وفي موقع صناعي في الشرق الأوسط حيث درجة الحرارة المحيطة مرتفعة في الصيف، يكون الهامش الحراري المتاح أصغر. يجب أن يتعامل نظام التبريد مع الحرارة المحيطة وفقدان الحمل وفقدان القلب في نفس الوقت.
تناقش مقالتنا حول اختيار المحولات في المملكة العربية السعودية لبيئات تبلغ درجة حرارتها 50 درجة مئوية مشكلة الهامش الحراري بمزيد من التفصيل. دليل اختيار المحولات السعودية لحرارة 50 درجة مئوية
عامل التصميم الأساسي |
المخاطر الرئيسية |
تأثير الأداء |
ما يجب على المهندسين التحقق منه |
درجة الصلب الكهربائية |
خسارة محددة أعلى |
ارتفاع فقدان عدم التحميل |
درجة الفولاذ وخسارة عدم التحميل مضمونة |
كثافة التدفق |
العملية بالقرب من التشبع |
ارتفاع الإثارة الحالية والخسارة |
تصنيف V/f وكثافة تدفق التصميم |
خطوة اللفة المشتركة |
تركيز التدفق المحلي |
ارتفاع الخسارة والضوضاء |
التصميم المشترك وجودة التراص |
التأريض الأساسي |
تعميم التيار |
ارتفاع درجة الحرارة المحلية |
التأريض والعزل بنقطة واحدة |
طلاء التصفيح |
التيار بين الصفائح |
الخسارة المحلية والنقاط الساخنة |
السيطرة على لدغ وحالة الطلاء |
ولهذا السبب لا ينبغي للمهندسين الذين يقومون بتقييم أسعار المحولات مقارنة القدرة والممانعة والسعر فقط.
يجب أيضًا أن يحدد عرض الأسعار الأقوى من الناحية الفنية المادة الأساسية، وضمان فقدان عدم التحميل، والتردد، وأساس التصميم المغناطيسي واختبارات المصنع ذات الصلة.
يمكن أن يتصرف نفس قلب المحول بشكل مختلف عندما تتغير ظروف المشروع.
بالنسبة للمنشآت ذات درجات الحرارة المرتفعة في الشرق الأوسط، يساعد انخفاض الخسائر الداخلية في الحفاظ على هامش التبريد. لا يمكن اعتبار الخسارة الأساسية بشكل منفصل عن تصميم الرادياتير وارتفاع درجة حرارة الملف.
في شبكات التوزيع الأفريقية، تظهر حالة أخرى بشكل متكرر: مغذيات طويلة وتغير ملحوظ في الجهد.
تؤدي الزيادة في الجهد المطبق إلى زيادة كثافة التدفق الأساسي عندما يظل التردد ثابتًا. لذلك قد يُظهر المحول المصمم بهامش مغناطيسي قليل جدًا زيادة حادة في تيار الإثارة وفقدان عدم التحميل أثناء الجهد الزائد المستمر.
جودة شكل موجة الجهد مهمة أيضًا. تقدم مكونات الجهد التوافقي مكونات مغناطيسية ذات تردد أعلى، ويصبح فقدان النواة بشكل عام أكثر حساسية مع زيادة التردد.
إن الاستجابة الصحيحة لا تتمثل ببساطة في 'استخدام فولاذ سيليكون أفضل'. يحتاج المهندسون إلى مراجعة حالة التشغيل الكاملة: نطاق جهد النظام، والتردد، والبيئة التوافقية، ودرجة الحرارة المحيطة، ونمط التحميل المتوقع.
يتم التحقق من التصميم الأساسي في المقام الأول من خلال التحكم في التصنيع والاختبار الكهربائي.

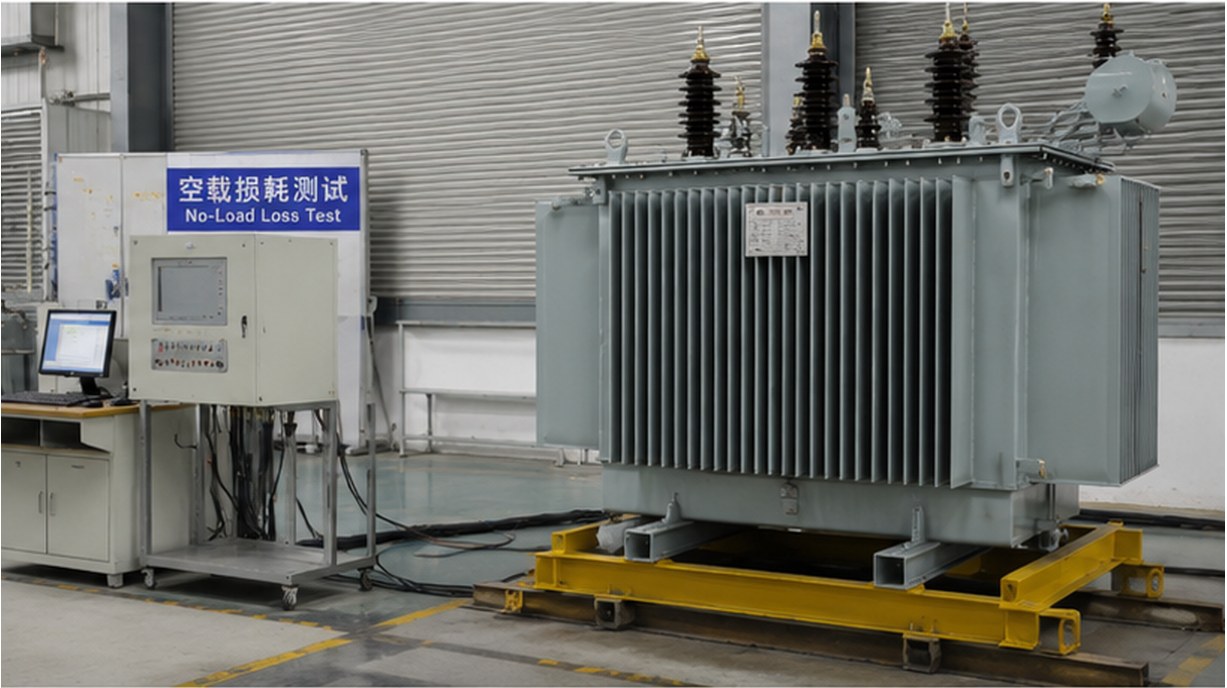

بالنسبة للمحول النهائي، فإن فقدان عدم التحميل وقياس تيار عدم التحميل مهمان بشكل خاص. توفر هذه القيم فحصًا مباشرًا لما إذا كانت الدائرة المغناطيسية المصنعة تتصرف بالقرب من حساب التصميم.
يمكن أن يشير تيار عدم التحميل المرتفع بشكل غير متوقع إلى كثافة التدفق المفرطة أو مشاكل المفاصل الأساسية أو اختلافات المواد أو انحرافات التصنيع.
إن الخسارة العالية غير المتوقعة في حالة عدم التحميل تستحق التحقيق بدلاً من قبولها ببساطة لأن المحول لا يزال بإمكانه تنشيطه بشكل طبيعي.
اعتمادًا على متطلبات المشروع، يمكن للمهندسين أيضًا مراجعة مستوى الصوت والعزل الأساسي وسلوك الإثارة والاختبارات الخاصة ذات الصلة.
يظل المعيار IEC 60076-1 هو معيار IEC العام لمحولات الطاقة، حيث يغطي التقييمات والمتطلبات العامة وإطار الاختبار.
لا يمكن إنشاء كفاءة المحولات بواسطة لوحة الاسم.
قبل فترة طويلة من FAT، تأثر أداء المحول بالفعل باختيار الفولاذ الكهربائي، وحساب كثافة التدفق، وقطع التصفيح، وتصميم الخطوة، ودقة التراص، والتثبيت والتأريض.
بالنسبة للمهندسين العاملين في مشاريع الشرق الأوسط وأفريقيا، نوصي بالنظر إلى قلب المحول مع ارتفاع درجة الحرارة والتبريد وظروف الشبكة الفعلية بدلاً من تقييمه كمكون معزول.
