Paano Magdisenyo at Gumawa ng mga Oil-Immersed Transformer Ayon sa IEC 60076

Bilang isang teknikal na inhinyero sa Zisheng Electric, nahaharap ako sa iba't ibang teknikal na tanong mula sa mga kontratista at distributor ng EPC araw-araw. Kabilang sa mga ito, ang madalas na itinatanong sa akin ay — paano dapat idisenyo at gawin ang mga transformer na nakalubog sa langis ayon sa pamantayan ng IEC 60076? Sa likod ng tanong na ito ay talagang isang mataas na antas ng atensyon sa kalidad ng produkto at pagsunod. Ngayon, ipapaliwanag ko nang malinaw ang pamantayang ito mula sa pananaw ng kasanayan sa engineering.

Bakit Napakahalaga ng IEC 60076 Standard?

Ang IEC 60076 ay ang pangunahing serye ng mga pamantayan na binuo ng International Electrotechnical Commission para sa mga power transformer, na sumasaklaw sa mga teknikal na kinakailangan, mga pamamaraan ng pagsubok, at mga detalye ng pagmamanupaktura para sa mga power transformer, reactor, regulator ng boltahe, at iba pang kaugnay na kagamitan. Para sa isang oil-immersed transformer manufacturer, kung ang kumpanya ay maaaring ganap na maunawaan at mahigpit na ipatupad ang pamantayang ito ay direktang tinutukoy kung ang mga produkto nito ay maaaring pumasok sa mga internasyonal na merkado at makamit ang pangmatagalang maaasahang operasyon sa ilalim ng hinihingi na mga kondisyon.

Sa kasalukuyan, ang serye ng mga pamantayang ito ay na-update sa ikatlong edisyon (na may iba't ibang bahagi na sunud-sunod na inilabas pagkatapos ng 2011). Kung ikukumpara sa mga nakaraang edisyon, ang mga makabuluhang pagsasaayos ay ginawa sa mga lugar tulad ng mga limitasyon sa pagkawala, mga limitasyon sa pagtaas ng temperatura, at kakayahang makatiis ng short-circuit. Sa aming aktwal na gawain sa disenyo, nalaman namin na maraming mga domestic na tagagawa ang sumusunod pa rin sa mga hindi napapanahong tagapagpahiwatig, na madaling magdulot ng mga problema sa panahon ng mga proyekto sa pag-export o pag-inspeksyon sa pagtanggap para sa mga internasyonal na proyekto.

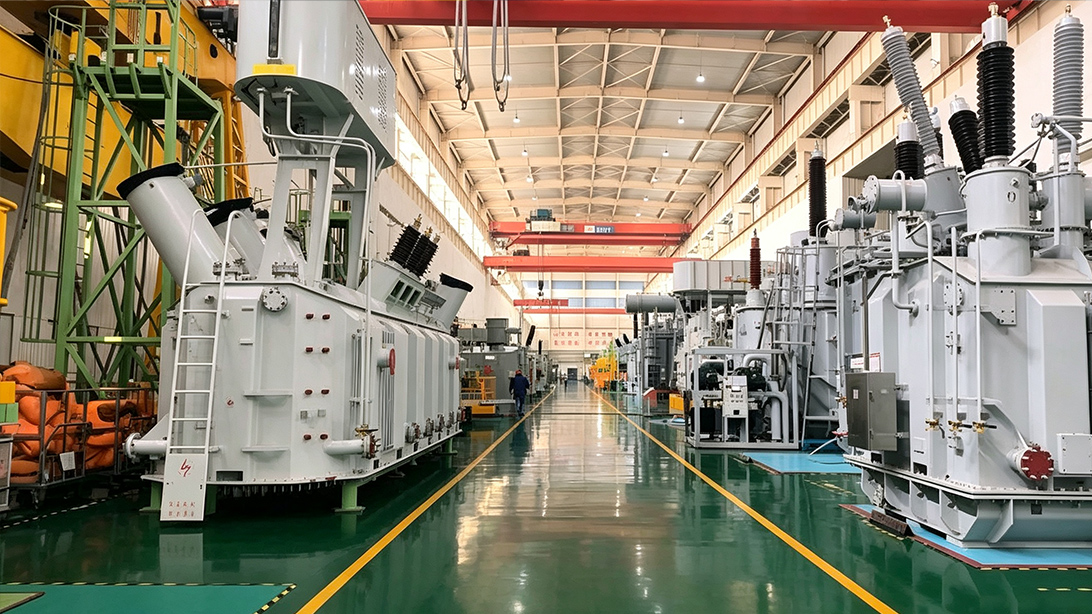

Buong Pagpapatupad ng Mga Pamantayan sa Buong Proseso ng Disenyo at Paggawa

1. Antas ng Insulation at Mga Electrical Clearance (IEC 60076-3)

Ang antas ng pagkakabukod ay ang panimulang punto ng disenyo ng transpormer at isa sa mga lugar kung saan hindi katanggap-tanggap ang kompromiso. Ang pamantayan ay malinaw na tumutukoy sa kidlat na salpok na makatiis ng boltahe at dalas ng kapangyarihan na makatiis sa mga kinakailangan ng boltahe para sa iba't ibang antas ng boltahe. Ang graded insulation at full insulation design solutions na pinagtibay namin ay mahigpit na na-verify ayon sa mga talahanayang tinukoy sa standard.

Sa praktikal na engineering, ang kontrol ng lakas ng electric field sa mga paikot-ikot na dulo, ang pagpili ng electrostatic ring curvature radius, at ang pag-aayos ng mga anggulong singsing ay direktang nakakaapekto sa insulation margin. Ang koponan ng disenyo sa Zisheng Electric ay naglalaan ng hindi bababa sa karagdagang 8% na margin sa disenyo ng pag-aayos ng lead. Ito ay hindi isang mandatoryong kinakailangan ng pamantayan, ngunit isang nakabatay sa karanasan na halaga na naipon mula sa operating feedback ng daan-daang mga transformer.

2. Pagkalugi at Kahusayan (IEC 60076-1)

Ang mga limitasyon sa pagkawala ay isa sa pinakamadalas na sinusuri na mga sugnay sa mga kontrata ng EPC. Tinutukoy ng pamantayan ang malinaw na mga saklaw ng pagpapaubaya para sa pagkawala ng pagkarga at pagkawala ng pagkarga — karaniwang +15%. Gayunpaman, nauunawaan ng mga nakaranasang taga-disenyo ng transpormer na ang pagkontrol sa mga pagkalugi sa loob ng +10% ng karaniwang halaga sa yugto ng pagmamanupaktura ay kinakailangan upang mag-iwan ng sapat na margin sa kaligtasan para sa kasunod na mga pagsubok sa pagtaas ng temperatura at pagtanggap sa lugar.

Pinipili namin ang mataas na magnetic permeability na mga grain-oriented na silicon steel sheet ( mga high-performance na grain-oriented na silicon steel na materyales, gaya ng mababang-loss grade na materyales ) upang mabawasan ang pagkawala ng walang load. Kasabay nito, binabawasan namin ang mga pagkalugi ng load sa pamamagitan ng na-optimize na mga pagtutukoy ng winding conductor at mga proseso ng transposisyon. Ang shearing burr ng silicon steel sheets ay kinokontrol sa ibaba 0.02 mm . Kahit na ang prosesong ito ay mukhang hindi gaanong mahalaga, ito ay kritikal para sa pagkontrol sa pagpapakalat ng walang-load na pagkawala ng pagganap.

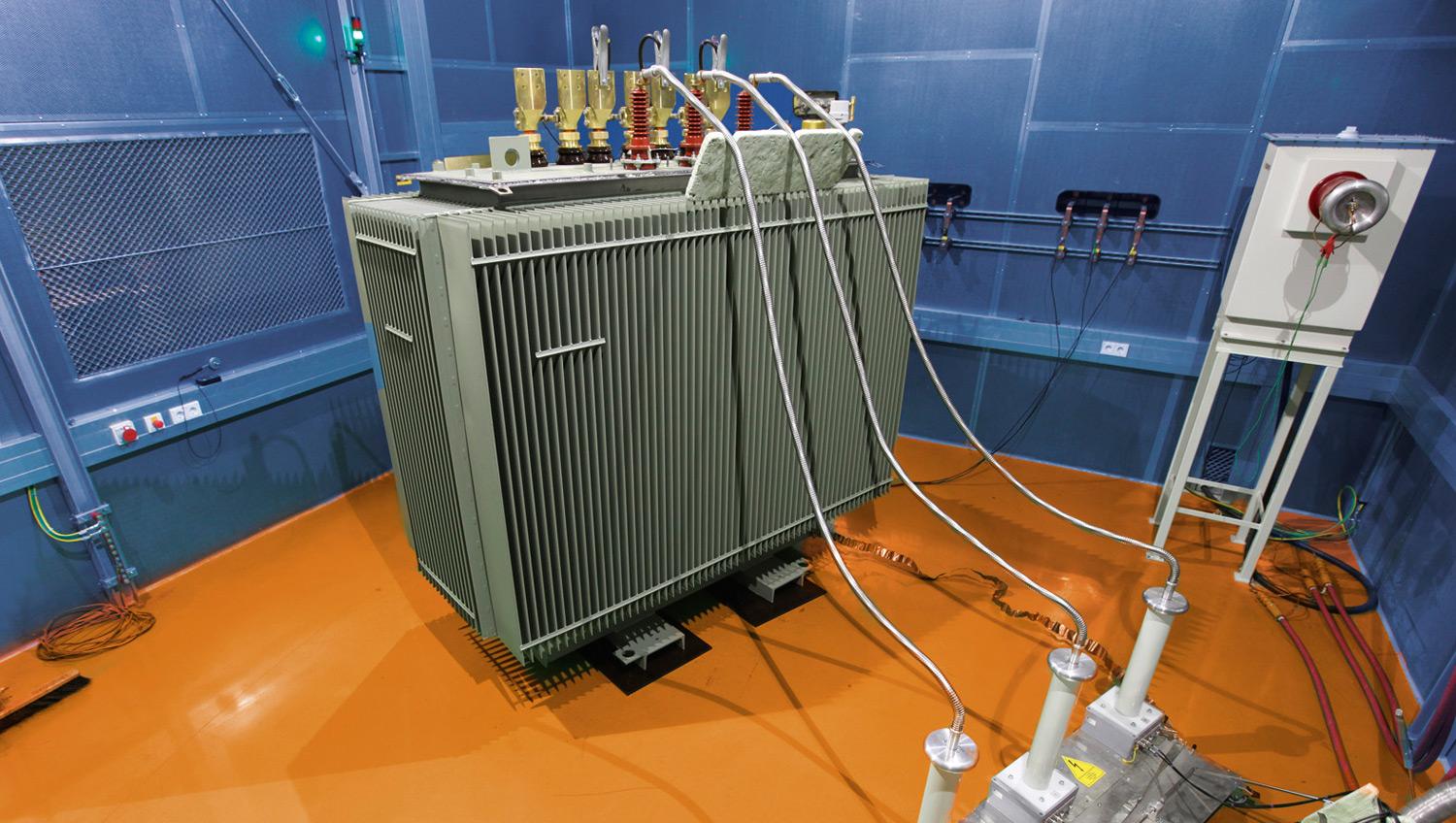

3. Mga Limitasyon sa Pagtaas ng Temperatura (IEC 60076-2)

Ang pagtaas ng temperatura ay direktang nakakaapekto sa buhay ng serbisyo ng transpormer. Tinutukoy ng pamantayan ang mga sumusunod na limitasyon sa pagtaas ng temperatura:

Tandaan: Ang mga limitasyon sa itaas ay batay sa isang nakapaligid na temperatura na 40°C at tuluy-tuloy na na-rate ang mga kondisyon ng pagpapatakbo.

Ang mga halaga ng panloob na kontrol ay 5K na mas mahigpit kaysa sa mga karaniwang kinakailangan, na nangangahulugang kailangan nating maglagay ng higit pang pagsisikap sa disenyo ng oil duct. Ang mga dimensyon at pamamahagi ng mga layer ng oil duct at spacer oil duct, pati na rin ang mga pambungad na posisyon ng cooling guide structures at clamping plates, ay na-verify lahat sa pamamagitan ng thermal-fluid coupling simulation.

4. Kakayahang Makatiis ng Short-Circuit (IEC 60076-5)

Ito ay isa sa mga aspeto na pinaka sumusubok sa teknikal na kakayahan ng isang transformer designer. Ang pamantayan ay nangangailangan ng mga transformer na makatiis sa mga short-circuit na alon sa loob ng 0.5 segundo sa na-rate na posisyon ng gripo, habang pinapanatili ang parehong dynamic at thermal stability nang walang pagkabigo.

Sa aming mga kalkulasyon ng paikot-ikot na pre-tightening force, ipinakilala namin ang isang dynamic na modelo ng pamamahagi ng axial force. Ang end clamping structure ay gumagamit ng kumbinasyong disenyo ng mga disc spring + insulating pressure plate , na epektibong sumisipsip ng mekanikal na stress sa panahon ng mga short-circuit na epekto.

Ang low-voltage winding ay gumagamit ng self-bonding transposed conductors, na makabuluhang binabawasan ang circulating current loss habang pinapabuti ang pangkalahatang mekanikal na tigas ng winding.

Para sa mga kritikal na proyekto o mga espesyal na kinakailangan ng customer, maaaring magsagawa ng short-circuit withstand capability verification test para sa kumpirmasyon. Ito ang pinakahuling linya, na walang kompromiso.

5. Kalidad ng Langis at Pagse-sealing (Kasama sa IEC 60296)

Tinutukoy ng pamantayan ang mga malinaw na kinakailangan para sa pagkawala ng dielectric ng langis ng transpormer, nilalaman ng kahalumigmigan, at nilalaman ng gas.

Sa panahon ng proseso ng pagpuno ng langis, gumagamit kami ng dalawahang proseso ng pagpuno ng vacuum oil + sirkulasyon ng mainit na langis upang matiyak na ang moisture content sa langis ay kinokontrol sa ibaba 10 ppm.

Para sa sealing, ang lahat ng flange connection ay gumagamit ng double sealing ring structure at sumasailalim sa 24-hour positive pressure leakage test.

Mga Pangunahing Puntos sa Pagkontrol sa Panahon ng Proseso ng Paggawa

Mula sa paikot-ikot na produksyon hanggang sa core stacking at huling pagpupulong, bawat yugto ay may kaukulang pamantayang kinakailangan.

Ang gusto kong bigyang-diin ay — ang kakayahan sa pagpapatupad ng mga dokumento sa proseso ay mas mahalaga kaysa sa mga kalkulasyon ng disenyo.

Kahit na ang pinakaperpektong disenyo ay maaari pa ring magresulta sa isang hindi kwalipikadong pangwakas na produkto kung ang mga paglihis ay nangyari sa panahon ng proseso ng pagmamanupaktura.

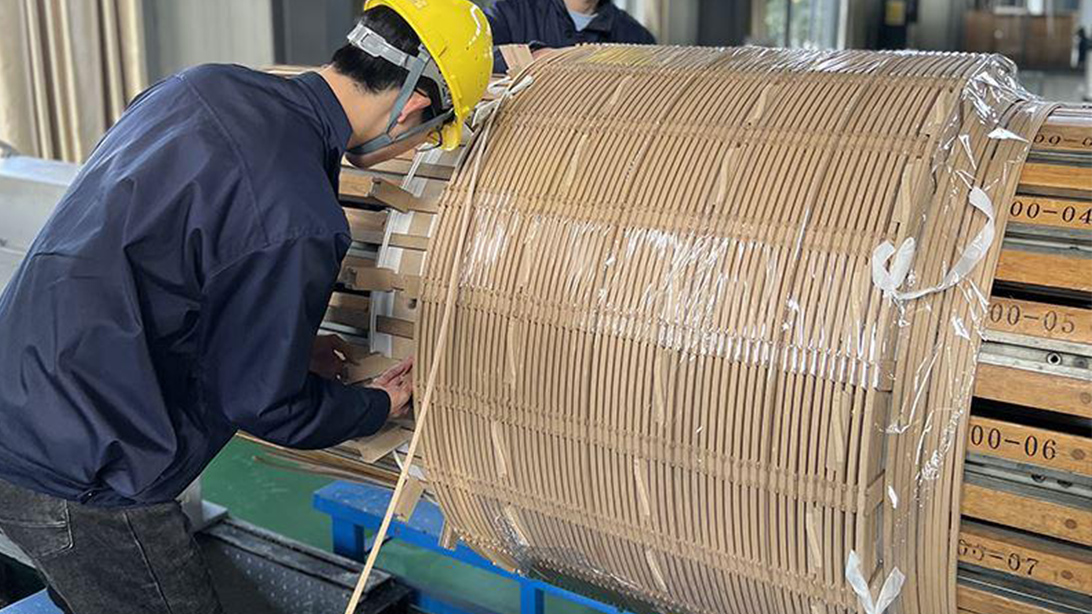

Ang pagkuha ng paikot-ikot na produksyon bilang isang halimbawa, ang pamantayan ay hindi tumutukoy ng isang tiyak na halaga ng pag-igting ng paikot-ikot. Gayunpaman, nagtakda kami ng mga parameter ng proseso para sa bawat transpormer ayon sa mga detalye ng konduktor at kapal ng pagkakabukod, at patuloy na sinusubaybayan ang mga pagbabago sa tensyon sa panahon ng proseso ng paikot-ikot.

Ang hindi sapat na pag-igting ay maaaring maging sanhi ng paikot-ikot na maluwag, habang ang labis na pag-igting ay maaaring makapinsala sa pagkakabukod ng konduktor. Ang paghahanap ng tamang balanse ay nangangailangan ng karanasan sa engineering at naipon na data ng produksyon.

Ang pagpili ng mga core stacking joint method (direct joints o mitered joints) ay direktang nakakaapekto sa walang-load na performance at mga antas ng ingay.

Sa kasalukuyan, ganap naming pinagtibay ang multi-step graduated mitered joint process, at ang antas ng ingay ay karaniwang 5–8 dB(A) na mas mababa kaysa sa karaniwang mga halaga.

Mga Tanong Lalo na Tungkol sa Mga Kontratista at Distributor ng EPC

Kapag nagtatrabaho sa mga kontratista ng EPC , madalas kaming tinatanong ng ilang praktikal na katanungan:

Tungkol sa panahon ng bisa ng mga ulat ng uri ng pagsubok: Ang pamantayan ng IEC ay hindi tumutukoy ng panahon ng bisa, ngunit karaniwang hinihiling ng mga may-ari ng proyekto ang mga ulat na maibigay sa loob ng nakalipas na 5 taon. Nag-aayos kami ng mga kumpletong pagsusuri sa uri para sa hindi bababa sa dalawang antas ng kapasidad ng mga produkto bawat taon upang matiyak na ang aming database ng ulat ng pagsubok ay patuloy na ina-update.

Tungkol sa panahon ng paglipat para sa mga karaniwang pagbabago: Kapag naglabas ang IEC ng bagong bersyon, karaniwang may panahon ng paglipat na 12–24 na buwan. Aktibo naming ipinapaalam sa mga customer ang tungkol sa kasalukuyang yugto ng proyekto at tinutulungan sila sa pagtukoy kung aling bersyon ng pamantayan ang dapat ilapat, na iniiwasan ang mga paglihis sa mga karaniwang sanggunian sa panahon ng pagtanggap ng proyekto.

Tungkol sa on-site na pag-install at pagtanggap: Ang mga field test na tinukoy sa pamantayan, tulad ng induced voltage withstand tests at partial discharge measurements, ay may mga partikular na kinakailangan para sa testing equipment at mga kondisyon sa kapaligiran. Tinutukoy namin ang mga kondisyon ng pagtanggap nang maaga sa loob ng teknikal na kasunduan upang maiwasan ang mga hindi pagkakaunawaan sa susunod na pagpapatupad ng proyekto.

Zisheng Electric Engineering Practice

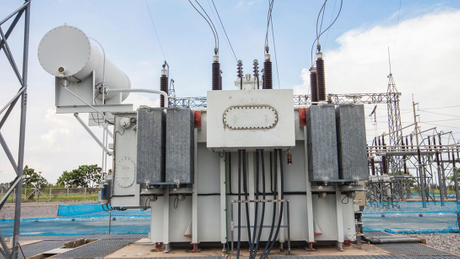

Bilang isang oil-immersed transformer manufacturer na dalubhasa sa oil-immersed transformer manufacturing, nagbigay kami ng higit sa 200 customized na produkto para sa mga proyekto ng EPC sa Southeast Asia, Middle East, Africa, at iba pang mga rehiyon ayon sa mga pamantayan ng serye ng IEC 60076.

Sinusuportahan namin ang disenyo at pagmamanupaktura ng 110kV at 132kV na mga power transformer , na nakakatugon sa mga kinakailangan ng mga power grid, mga proyekto ng renewable energy, at mga pang-industriyang aplikasyon.

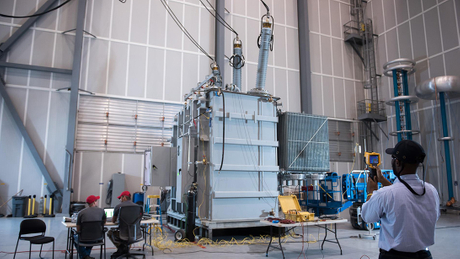

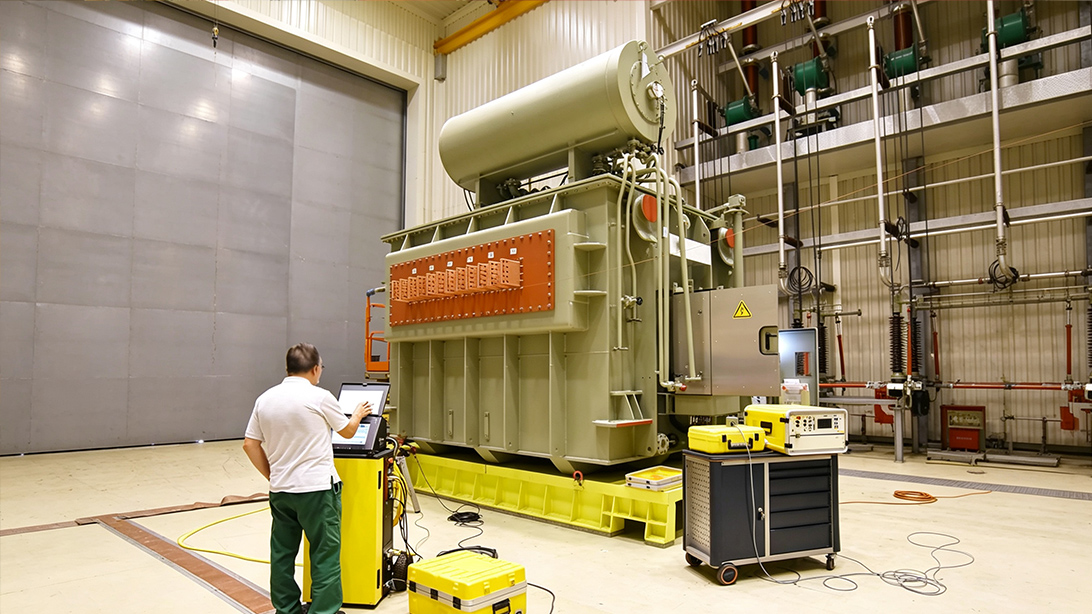

Ang bawat transpormer ay binibigyan ng kumpletong mga ulat ng pagsubok sa pabrika at mga ulat sa uri ng pagsubok . Kasama sa saklaw ng pagsubok ang:

• Pagsukat ng ratio ng boltahe

• Pagsukat ng paglaban sa paikot-ikot

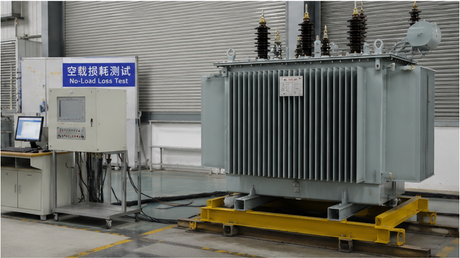

• Walang-load na pagkawala at walang-load na kasalukuyang pagsukat

• Short-circuit impedance at pagsukat ng pagkawala ng pagkarga

• Pagsukat ng katangian ng pagkakabukod

• Ang dalas ng kapangyarihan ay makatiis sa pagsubok ng boltahe

• Sapilitan boltahe makatiis pagsubok

• Pagsukat ng partial discharge

Para sa mga proyektong may mga espesyal na kinakailangan, nagbibigay din kami ng mga third-party na inspeksyon at mga serbisyo sa pagsubok ng testigo upang matiyak ang ganap na traceability sa buong proseso, mula sa inspeksyon ng hilaw na materyal hanggang sa huling pagpapadala ng produkto.

Ang mga pamantayan ay ang baseline, hindi ang limitasyon.

Sa aktwal na mga proyekto sa engineering, kadalasang mas hinihingi ang mga kondisyon sa kapaligiran gaya ng altitude, ambient temperature, at mga kondisyon ng bentilasyon sa pag-install kaysa sa karaniwang mga kondisyon ng operating. Nagsasagawa kami ng mga customized na solusyon sa disenyo batay sa aktwal na mga parameter ng proyekto sa halip na simpleng paglalapat ng mga karaniwang talahanayan nang mekanikal.

Kung naghahanda ka ng plano sa pagpili ng transformer para sa isang proyekto o may mga tanong tungkol sa mga partikular na pamantayang kinakailangan, mangyaring huwag mag-atubiling makipag-ugnayan sa amin.

Zisheng Electric — Ginagawang Handa ang Bawat Transformer na Panindigan ang Pagsubok ng Mga Pamantayan.

Ang artikulong ito ay batay sa mga teknikal na kinakailangan ng mga pamantayan ng serye ng IEC 60076 (2011 na edisyon at mga kasunod na pagbabago). Ang aktwal na pagpapatupad ng proyekto ay dapat sumunod sa karaniwang bersyon na tinukoy sa kasunduan sa kontrata.
