Ano ang Pagkakaiba sa pagitan ng Oil-Immersed At Dry-Type Transformers?

Ang mga transformer ay mahahalagang device sa mga power system dahil inaayos nila ang mga antas ng boltahe para sa ligtas at mahusay na paghahatid at pamamahagi. Kapag inihambing ng mga inhinyero ang isang dry-type na transformer sa isang Oil Immersed Transformer, ang tunay na isyu ay hindi lamang istraktura kundi pati na rin ang paraan ng paglamig, insulation system, installation environment, operating stability, at lifecycle cost. Karaniwang pinipili ang isang dry-type na transformer para sa mga panloob na espasyo kung saan mas pinipili ang walang langis na pag-install, habang ang Oil Immersed Transformer ay malawakang ginagamit sa mga panlabas na network ng pamamahagi, pang-industriya na planta, substation, at iba pang heavy-duty na application kung saan kritikal ang mahusay na pagganap ng pagpapalamig at mahabang buhay ng serbisyo.

Mga Pangunahing Takeaway

● Isang Ang Oil Immersed Transformer ay gumagamit ng insulating oil para sa parehong paglamig at pagkakabukod, habang ang isang dry-type na transpormer ay umaasa sa hangin at solidong mga materyales sa pagkakabukod.

● Ang Oil Immersed Transformer ay kadalasang mas gusto para sa panlabas, pang-industriya, at mga utility na application na may hinihinging kondisyon ng pagkarga.

● Ang mga dry-type na transformer ay karaniwang ginagamit sa loob ng bahay kung saan mahalaga ang walang langis na pag-install at pagsasama ng gusali.

● Ang pagpapalamig ng pagganap ng isang Karaniwang sinusuportahan ng Oil Immersed Transformer ang mas malakas na kakayahan sa overload at matatag na pangmatagalang operasyon.

● Ang huling pagpipilian ay depende sa kapaligiran, mga kinakailangan sa proteksyon ng sunog, mga kondisyon ng pagpapanatili, badyet, at mga inaasahan sa serbisyo.



Ano ang mga Oil-Immersed Transformer?

Pangunahing kahulugan at prinsipyo ng pagpapatakbo

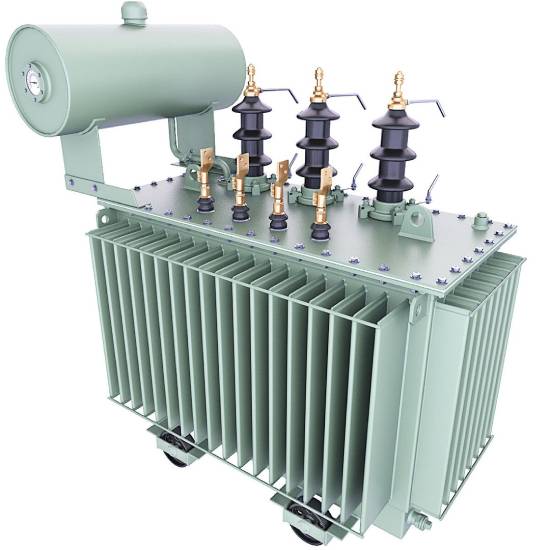

Ang An Oil Immersed Transformer ay isang transpormer na ang core at windings ay nahuhulog sa insulating oil. Gumagana ang langis bilang parehong dielectric medium at heat transfer medium, na nagpapahintulot sa panloob na init na lumayo mula sa mga aktibong bahagi sa panahon ng operasyon. Dahil sa dual function na ito, malawakang ginagamit ang Oil Immersed Transformer sa distribution at power applications kung saan prayoridad ang thermal performance at operating stability.

Mga pangunahing katangian ng istruktura

Ang karaniwang Oil Immersed Transformer ay may kasamang tangke, core, windings, bushings, insulating oil, radiator, at protective accessories gaya ng pressure relief device at temperature indicator. Sinusuportahan ng istrukturang ito ang selyadong o semi-sealed na operasyon, na nakakatulong na mabawasan ang pagpasok ng moisture at pinoprotektahan ang insulation system. Sa mga praktikal na aplikasyon, ang mekanikal na lakas ng isang Oil Immersed Transformer ay ginagawa itong angkop para sa mga substation, pang-industriya na mga site, at panlabas na pag-install.

Bakit mahalaga ang oil cooling

Ang sistema ng paglamig ay isa sa mga pinakamalaking dahilan kung bakit nananatiling nangingibabaw ang Oil Immersed Transformer sa maraming sektor. Ang langis ay naglilipat ng init nang mas mahusay kaysa sa hangin sa maraming kondisyon ng serbisyo, na maaaring mabawasan ang pagtaas ng temperatura sa loob ng transpormer. Sinusuportahan ng thermal advantage na iyon ang mas mahabang insulation life, malakas na tuluy-tuloy na pagganap ng tungkulin, at mas mahusay na pagtugon sa mga variable na kondisyon ng pagkarga.



Ano ang mga Dry-Type na Transformer?

Pangunahing kahulugan at paraan ng pagkakabukod

Ang isang dry-type na transpormer ay hindi gumagamit ng insulating oil. Sa halip, umaasa ito sa hangin at solidong insulation materials gaya ng cast resin o impregnated insulation system. Kung ikukumpara sa isang Oil Immersed Transformer, ang disenyong ito ay nag-aalis ng likidong dielectric na media at kadalasang ginusto sa mga nakapaloob na panloob na kapaligiran.

Mga karaniwang dry-type na configuration

Ang mga dry-type na transformer ay karaniwang magagamit bilang cast resin o vacuum pressure impregnated na mga disenyo. Ang mga modelong ito ay madalas na naka-install sa mga komersyal na gusali, ospital, data center, paliparan, at mga pasilidad ng transportasyon kung saan pinapaboran ang walang langis na kagamitan. Bagama't epektibo ang mga disenyong ito sa mga kontroladong espasyo, karaniwang hindi tumutugma ang mga ito sa kapasidad ng paglamig ng Oil Immersed Transformer sa ilalim ng mabigat na karga.

Profile ng pagganap sa totoong paggamit

Ang mga dry-type na transformer ay praktikal kung saan ang panloob na pag-install, compact arrangement, at pinababang mga alalahanin na nauugnay sa langis ay mga pangunahing kinakailangan. Maaari nilang pasimplehin ang ilang desisyon sa pagpaplano ng site dahil walang oil containment system ang kailangan sa parehong paraan. Gayunpaman, kumpara sa isang Oil Immersed Transformer, maaari silang harapin ang mas mataas na pagtaas ng temperatura at iba't ibang gawi sa gastos sa mas malalaking kapasidad.



Teknikal na Paghahambing sa Pagitan ng Oil-Immersed at Dry-Type Transformer

Pagpapalamig at pagganap ng pagkakabukod

Ang pinakapangunahing pagkakaiba ay ang cooling at insulation medium. Gumagamit ang Oil Immersed Transformer ng insulating oil plus solid insulation, habang ang dry-type na unit ay pangunahing umaasa sa hangin at solid insulation. Dahil ang likidong paglamig ay lubos na epektibo, ang isang Oil Immersed Transformer ay karaniwang gumaganap nang mas mahusay sa hinihingi na mga thermal na kondisyon.

Profile ng pagiging maaasahan at pagpapanatili

Ang pagiging maaasahan ay depende sa kung ang uri ng transpormer ay tumutugma sa operating environment. Ang isang dry-type na transformer ay maaaring gumanap nang napakahusay sa malinis, panloob na mga setting, habang ang isang Oil Immersed Transformer ay kadalasang mas angkop para sa panlabas na pamamahagi at serbisyong pang-industriya. Ang pagpapanatili para sa isang Oil Immersed Transformer ay maaaring kasama ang mga pagsusuri sa langis, inspeksyon ng seal, at pagsubaybay sa accessory, habang ang mga dry-type na unit ay nangangailangan ng pansin sa bentilasyon, alikabok, at insulation na ibabaw.

Gastos at sobrang karga na kakayahan

Ang paghahambing ng gastos ay dapat isama ang parehong paunang pamumuhunan at pangmatagalang operasyon. Sa maraming katamtaman at mataas na kapasidad na mga proyekto, ang isang Oil Immersed Transformer ay nag-aalok ng mapagkumpitensyang ekonomiya kasama ng malakas na pagganap ng thermal. Ang labis na pag-uugali nito ay isa rin sa mga dahilan kung bakit malawak itong ginagamit sa mga utility at pang-industriya na aplikasyon.

Talahanayan ng Teknikal na Paghahambing

Parameter	Oil Immersed Transformer	Dry-Type Transformer
Daluyan ng paglamig	Insulating langis	Air / solidong pagkakabukod
Paraan ng pagkakabukod	Liquid + solid na pagkakabukod	Solid na pagkakabukod
Pagwawaldas ng init	Malakas	Katamtaman
Labis na kakayahan	Sa pangkalahatan ay mas mataas	Sa pangkalahatan ay mas mababa
Lokasyon ng pag-install	Panlabas / substation / pang-industriya na lugar	Mga panloob / komersyal / pampublikong gusali
Pokus sa pagpapanatili	Kondisyon ng langis, mga seal, mga accessories	Bentilasyon, alikabok, ibabaw ng pagkakabukod
Gastos sa mas malalaking kapasidad	Madalas mapagkumpitensya	Kadalasan mas mataas
Paggamit ng pamamahagi ng utility	Very common	Mas limitado



Mga Bentahe at Disadvantages ng Oil-Immersed Transformers

Mga pangunahing pakinabang

Ang pinakamahalagang bentahe ng isang Oil Immersed Transformer ay ang malakas na pagganap ng paglamig. Ang mas mahusay na pagkawala ng init ay sumusuporta sa matatag na operasyon, mas mababang panloob na thermal stress, at maaasahang serbisyo sa ilalim ng tuluy-tuloy na pagkarga. Ang Oil Immersed Transformer ay may posibilidad din na magbigay ng mahabang buhay ng serbisyo, malakas na overload na kakayahan, at cost-effectiveness sa maraming proyektong pang-industriya at grid.

Pangunahing disadvantages

Ang isang Oil Immersed Transformer ay nangangailangan ng pamamahala ng langis, integridad ng sealing, at naaangkop na pagpaplano ng proteksyon sa sunog. Sa mga proyektong may mahigpit na limitasyon sa pag-install sa loob ng bahay o mataas na pag-aalala tungkol sa pagpigil ng langis, ang mga salik na ito ay maaaring makapagpalubha sa disenyo ng site. Para sa kadahilanang ito, ang isang Oil Immersed Transformer ay hindi palaging ang unang pagpipilian sa mga nakapaloob na inookupahan na mga gusali.

Pinakamahusay na akma sa mga senaryo

Ang mga lakas ng isang Oil Immersed Transformer ay makikita sa mga utility network, industriyal na planta, renewable energy substation, mining site, at rural distribution system. Ang mga application na ito ay madalas na nangangailangan ng thermal stability at maaasahang operasyon sa mahabang panahon. Kung saan inilalagay ang tamang mga hakbang sa proteksyon, ang isang Oil Immersed Transformer ay nananatiling isa sa mga pinakapraktikal na solusyon.



Mga Kalamangan at Kahinaan ng mga Dry-Type Transformer

Mga pangunahing pakinabang

Kadalasang pinipili ang mga dry-type na transformer dahil iniiwasan nila ang langis at magkasya nang maayos sa mga panloob na kapaligiran. Ang kanilang disenyo ay maaaring gawing simple ang pag-install sa mga ospital, mga gusali ng opisina, mga paaralan, mga tunnel, at mga shopping center kung saan mas gusto ang kalakip na operasyon. Sa ganitong mga setting, ang isang dry-type na transpormer ay maaaring magbigay ng matatag na serbisyo na may medyo malinis na profile ng pag-install.

Pangunahing disadvantages

Ang mga dry-type na transformer sa pangkalahatan ay may mas mahinang pagganap sa paglamig kaysa sa isang Oil Immersed Transformer kapag mataas ang load o humihingi ng temperatura sa paligid. Maaaring mas mabilis na tumaas ang temperatura ng pagpapatakbo ng mga ito, na maaaring makaapekto sa pagganap sa mga application na tuluy-tuloy na tungkulin. Sa mas malalaking rating, ang isang dry-type na transformer ay maaari ding mas mahal kaysa sa isang Oil Immersed Transformer.

Pinakamahusay na akma sa mga senaryo

Ang mga dry-type na disenyo ay kadalasang mas angkop para sa panloob na komersyal at institusyonal na pasilidad. Ang kanilang mga lakas ay nakatali sa kapaligiran ng pag-install kaysa sa unibersal na teknikal na kahusayan. Sa mga application na ito, ang mga dry-type na transformer ay umaakma sa halip na palitan ang papel ng Oil Immersed Transformer.



Mga Lugar ng Application

Kung saan karaniwang ginagamit ang Oil Immersed Transformer

Karaniwang naka-install ang Oil Immersed Transformer sa mga panlabas na substation, industriyal na planta, utility distribution system, renewable energy connection point, at rural electrification projects. Nakikinabang ang mga kapaligirang ito mula sa malakas na paglamig, matatag na istraktura, at matatag na pangmatagalang pagganap. Dahil sa operating profile na ito, ang Oil Immersed Transformer ay nananatiling isang karaniwang pagpipilian sa karamihan ng sektor ng kuryente.

Kung saan karaniwang ginagamit ang mga dry-type na transformer

Ang mga dry-type na transformer ay malawakang ginagamit sa mga gusali ng opisina, ospital, hotel, paliparan, shopping center, at underground transport system. Ang mga proyektong ito ay madalas na nangangailangan ng panloob na pag-install at pinapaboran ang mga kagamitan na walang insulating oil. Ang kanilang application map ay iba sa isang Oil Immersed Transformer, na mas karaniwan sa panlabas at heavy-duty na serbisyo.

Talahanayan ng Paghahambing ng Application

Sitwasyon ng Application	Higit pang Karaniwang Pagpipilian	Dahilan
Network ng pamamahagi ng utility	Oil Immersed Transformer	Panlabas na paggamit at malakas na paglamig
Pang-industriya na halaman	Oil Immersed Transformer	Mabigat-load na tibay
Substation ng nababagong enerhiya	Oil Immersed Transformer	Matatag na operasyon sa ilalim ng variable na pagkarga
Gusali ng ospital	Dry-Type Transformer	Kagustuhan sa panloob na pag-install
Shopping mall	Dry-Type Transformer	Pagsasama-sama ng gusali
Pamamahagi ng kapangyarihan sa kanayunan	Oil Immersed Transformer	Masungit at cost-effective
Tunnel o pasilidad ng metro	Dry-Type Transformer	Kalakip na kaangkupan sa kapaligiran



Mga Trend sa Market at Pag-ampon sa Industriya

Patuloy na pangangailangan para sa mga disenyong nahuhulog sa langis

Ang Oil Immersed Transformer ay nananatiling napakahalaga sa mga merkado ng utility, industriyal, at imprastraktura dahil mature at scalable ang disenyo nito. Maraming mga proyekto pa rin ang pinapaboran ang mga kagamitan na gumagana nang maaasahan sa ilalim ng init, matagal na pagkarga, at pagkakalantad sa labas. Para sa mga kundisyong iyon, ang Oil Immersed Transformer ay patuloy na humahawak ng isang malakas na posisyon.

Paglago ng dry-type na paggamit sa mga urban na proyekto

Ang mga dry-type na transformer ay patuloy na lumalawak sa komersyal na real estate, mga pampublikong gusali, at mga sistema ng transportasyon. Ang kanilang paglaki ay higit na nakatali sa panloob na mga pattern ng pag-install sa halip na isang unibersal na paglipat mula sa Oil Immersed Transformer. Ang pag-aampon sa merkado ay sumusunod sa mga kinakailangan ng proyekto, hindi isang solong kagustuhan sa lahat ng sektor.

Pagbabago ng mga priyoridad sa pagkuha

Mas nakatuon na ngayon ang mga desisyon sa pagkuha sa gastos sa lifecycle, pamamahala sa kaligtasan, pagpaplano ng pagpapanatili, at mga hadlang sa pag-install. Sa ilalim ng mga pamantayang ito, ang isang Oil Immersed Transformer ay madalas na gumaganap nang mahusay sa mga mabibigat na kapaligiran kung saan mahalaga ang mahabang tagal ng serbisyo. Ang mga dry-type na unit ay nananatiling kaakit-akit kung saan ang pagsunod sa panloob at walang langis na disenyo ang pangunahing alalahanin.



Mga Tip sa Pagbili at Gabay sa Pagpili

Pumili ayon sa kapaligiran ng pag-install

Ang unang hakbang ay upang matukoy kung saan gagana ang transpormer. Ang isang komersyal na gusali o pampublikong pasilidad ay maaaring natural na sumandal sa isang dry-type na unit, habang ang isang panlabas na substation o pang-industriya na lugar ay maaaring mas maitugma sa isang Oil Immersed Transformer. Dapat hubugin ng kapaligiran sa pag-install ang buong proseso ng pagpili.

Pumili ayon sa thermal demand at load profile

Ang pag-uugali ng pag-load ay isa pang kritikal na kadahilanan. Ang tuluy-tuloy na mabigat na pagkarga, cyclic overload, o mainit na kondisyon sa kapaligiran ay kadalasang pinapaboran ang Oil Immersed Transformer dahil sa lakas ng paglamig nito. Kung saan ang load ay katamtaman at ang pag-install ay nasa loob ng bahay, ang isang dry-type na modelo ay maaaring ganap na angkop.

Pumili ayon sa gastos sa lifecycle

Ang desisyon sa pagbili ay dapat magsama ng pangmatagalang operasyon, hindi lamang ang paunang presyo. Ang isang Oil Immersed Transformer ay maaaring mangailangan ng inspeksyon na nauugnay sa langis, ngunit madalas itong nag-aalok ng malakas na tibay at mapagkumpitensyang ekonomiya sa mas malalaking kapasidad. Ang isang kumpletong view ng lifecycle ay karaniwang humahantong sa isang mas tumpak na detalye.



Mga Sanggunian sa Awtoridad

Pagsusuri batay sa pamantayan

Ang pagpili ng transformer ay dapat na nakabatay sa mga kinikilalang teknikal na pamantayan sa halip na mga paglalarawan ng produkto lamang. Ang IEC, IEEE, at mga nauugnay na lokal na pamantayan ay nagbibigay ng balangkas para sa pagsuri sa antas ng pagkakabukod, pagtaas ng temperatura, pagkawala ng pagganap, at mga kinakailangan sa pagsubok. Ginagawa ng diskarteng ito ang anumang paghahambing sa pagitan ng isang dry-type na disenyo at isang Oil Immersed Transformer na mas tumpak.

Bakit mahalaga ang mga teknikal na sanggunian

Binabawasan ng mga sanggunian ng awtoridad ang kalabuan sa trabaho sa pagkuha at pagtutukoy. Kung walang mga pamantayan, ang dalawang uri ng transpormer ay maaaring ikumpara sa hindi malinaw na wika na hindi nagpapakita ng aktwal na mga kondisyon ng pagpapatakbo. Ang diskarteng nakabatay sa pamantayan ay nagbibigay ng mas malinaw na teknikal na batayan para sa pagpili ng Oil Immersed Transformer o isang dry-type na alternatibo.

Ano ang dapat i-verify

Bago ang huling pagbili, mahalagang i-verify ang na-rate na kapasidad, klase ng boltahe, antas ng pagkakabukod, paraan ng paglamig, pagkalugi, pagtaas ng temperatura, mga ulat ng pagsubok, at pagsasaayos ng accessory. Para sa isang Oil Immersed Transformer, ang disenyo ng sistema ng langis at kaayusan ng sealing ay dapat ding suriing mabuti. Ang detalyadong pag-verify ay nagpapabuti sa pagiging maaasahan ng pag-install at pangmatagalang operasyon.



Konklusyon

Ang pagkakaiba sa pagitan ng isang dry-type na transformer at isang Oil Immersed Transformer ay nakasentro sa insulation medium, paraan ng paglamig, at kapaligiran sa pag-install. Karaniwang mas angkop ang isang dry-type na transformer para sa mga panloob na aplikasyon kung saan mas pinipili ang oil-free na disenyo, habang ang Oil Immersed Transformer ay malawakang pinipili para sa panlabas na pamamahagi, mga utility system, substation, at tungkuling pang-industriya dahil sa thermal performance nito, overload na kakayahan, at mahabang buhay ng serbisyo. Para sa mga proyektong nangangailangan ng matibay na kagamitan sa pamamahagi ng kuryente at malakas na katatagan ng pagpapatakbo, ang Zisheng Electrical ay isang may-katuturang mapagkukunan kapag sinusuri ang mga opsyon sa transpormer na nahuhulog sa langis.



Mga FAQ

Alin ang mas maganda, isang dry-type na transformer o isang Oil Immersed Transformer?

Wala sa alinmang uri ang mas mahusay sa lahat ng mga application. Ang isang Oil Immersed Transformer ay kadalasang ginusto para sa panlabas, pang-industriya, at paggamit ng utility dahil sa malakas na paglamig at mahusay na pagganap. Ang isang dry-type na transpormer ay kadalasang mas angkop para sa mga panloob na lokasyon kung saan mas gusto ang walang langis na pag-install.

Ang isang Oil Immersed Transformer ba ay mas mahusay kaysa sa isang dry-type na transformer?

Ang kahusayan ay nakasalalay sa disenyo, pagkarga, at mga kondisyon ng pagpapatakbo, ngunit ang isang Oil Immersed Transformer ay madalas na gumaganap nang malakas sa tuluy-tuloy na serbisyo dahil sa epektibong pag-alis ng init. Ang mas mahusay na thermal control ay sumusuporta sa matatag na operasyon sa paglipas ng panahon. Sa hinihingi na mga aplikasyon, ang kalamangan na iyon ay maaaring maging makabuluhan.

Bakit malawakang ginagamit ang Oil Immersed Transformer sa mga substation?

Ang mga substation ay madalas na nangangailangan ng maaasahang pamamahala ng init, matatag na pangmatagalang operasyon, at malakas na pag-uugali ng labis na karga. Ang isang Oil Immersed Transformer ay angkop sa mga kinakailangang ito at angkop din para sa panlabas na pag-install. Iyon ang dahilan kung bakit ito ay nananatiling isang karaniwang opsyon sa maraming mga network ng pamamahagi.
