ज़िशेंग इलेक्ट्रिक में एक तकनीकी इंजीनियर के रूप में, मुझे हर दिन ईपीसी ठेकेदारों और वितरकों से विभिन्न तकनीकी प्रश्नों का सामना करना पड़ता है। उनमें से, जो प्रश्न मुझसे सबसे अधिक बार पूछा जाता है वह है - तेल में डूबे ट्रांसफार्मर को IEC 60076 मानक के अनुसार कैसे डिज़ाइन और निर्मित किया जाना चाहिए? इस प्रश्न के पीछे वास्तव में उत्पाद की गुणवत्ता और अनुपालन पर उच्च स्तर का ध्यान है। आज, मैं इंजीनियरिंग अभ्यास के दृष्टिकोण से इस मानक को स्पष्ट रूप से समझाऊंगा।
IEC 60076 बिजली ट्रांसफार्मर के लिए अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन द्वारा विकसित मानकों की मुख्य श्रृंखला है, जो बिजली ट्रांसफार्मर, रिएक्टर, वोल्टेज नियामक और अन्य संबंधित उपकरणों के लिए तकनीकी आवश्यकताओं, परीक्षण विधियों और विनिर्माण विशिष्टताओं को कवर करती है। तेल में डूबे ट्रांसफार्मर निर्माता के लिए, क्या कंपनी इस मानक को पूरी तरह से समझ सकती है और सख्ती से लागू कर सकती है या नहीं, यह सीधे तौर पर निर्धारित करता है कि क्या उसके उत्पाद अंतरराष्ट्रीय बाजारों में प्रवेश कर सकते हैं और मांग की परिस्थितियों में दीर्घकालिक विश्वसनीय संचालन प्राप्त कर सकते हैं।
वर्तमान में, मानकों की इस श्रृंखला को तीसरे संस्करण में अद्यतन किया गया है (2011 के बाद क्रमिक रूप से जारी किए गए विभिन्न भागों के साथ)। पिछले संस्करणों की तुलना में, हानि सीमा, तापमान वृद्धि सीमा और शॉर्ट-सर्किट झेलने की क्षमता जैसे क्षेत्रों में महत्वपूर्ण समायोजन किए गए हैं। हमारे वास्तविक डिजाइन कार्य में, हमने पाया है कि कई घरेलू निर्माता अभी भी पुराने संकेतकों का पालन करते हैं, जो निर्यात परियोजनाओं या अंतरराष्ट्रीय परियोजनाओं के लिए स्वीकृति निरीक्षण के दौरान आसानी से समस्याएं पैदा कर सकते हैं।
डिज़ाइन और विनिर्माण प्रक्रिया के दौरान मानकों का पूर्ण कार्यान्वयन
इन्सुलेशन स्तर ट्रांसफार्मर डिजाइन का प्रारंभिक बिंदु है और उन क्षेत्रों में से एक है जहां समझौता स्वीकार्य नहीं है। मानक स्पष्ट रूप से बिजली के आवेग को वोल्टेज का सामना करने और बिजली आवृत्ति को विभिन्न वोल्टेज स्तरों के लिए वोल्टेज आवश्यकताओं का सामना करने के लिए परिभाषित करता है। हमारे द्वारा अपनाए गए श्रेणीबद्ध इन्सुलेशन और पूर्ण इन्सुलेशन डिज़ाइन समाधानों को मानक में निर्दिष्ट तालिकाओं के अनुसार सख्ती से सत्यापित किया जाता है।
व्यावहारिक इंजीनियरिंग में, घुमावदार सिरों पर विद्युत क्षेत्र की ताकत का नियंत्रण, इलेक्ट्रोस्टैटिक रिंग वक्रता त्रिज्या का चयन, और कोण रिंगों की व्यवस्था सभी सीधे इन्सुलेशन मार्जिन को प्रभावित करते हैं। ज़िशेंग इलेक्ट्रिक की डिज़ाइन टीम लीड अरेंजमेंट डिज़ाइन में कम से कम 8% अतिरिक्त मार्जिन सुरक्षित रखती है। यह मानक की अनिवार्य आवश्यकता नहीं है, बल्कि सैकड़ों ट्रांसफार्मर के परिचालन फीडबैक से संचित अनुभव-आधारित मूल्य है।
हानि सीमा ईपीसी अनुबंधों में सबसे अधिक बार समीक्षा की जाने वाली शर्तों में से एक है। मानक नो-लोड हानियों और लोड हानियों के लिए स्पष्ट सहनशीलता सीमा को परिभाषित करता है - आमतौर पर +15%। हालांकि, अनुभवी ट्रांसफार्मर डिजाइनर समझते हैं कि विनिर्माण चरण के दौरान मानक मूल्य के +10% के भीतर नुकसान को नियंत्रित करना बाद के तापमान वृद्धि परीक्षणों और साइट पर स्वीकृति के लिए पर्याप्त सुरक्षा मार्जिन छोड़ने के लिए आवश्यक है।
हम उच्च चुंबकीय पारगम्यता अनाज-उन्मुख सिलिकॉन स्टील शीट ( उच्च प्रदर्शन अनाज-उन्मुख सिलिकॉन स्टील सामग्री, जैसे कम-नुकसान ग्रेड सामग्री ) का चयन करते हैं। नो-लोड हानियों को कम करने के लिए साथ ही, हम अनुकूलित वाइंडिंग कंडक्टर विनिर्देशों और ट्रांसपोज़िशन प्रक्रियाओं के माध्यम से लोड हानि को कम करते हैं। सिलिकॉन स्टील शीट की कतरनी गड़गड़ाहट को 0.02 मिमी से नीचे नियंत्रित किया जाता है । हालाँकि यह प्रक्रिया महत्वहीन प्रतीत होती है, लेकिन नो-लोड हानि प्रदर्शन के फैलाव को नियंत्रित करने के लिए यह महत्वपूर्ण है।
तापमान वृद्धि सीधे ट्रांसफार्मर सेवा जीवन को प्रभावित करती है। मानक निम्नलिखित तापमान वृद्धि सीमाएँ निर्दिष्ट करता है:
भाग |
आईईसी 60076-2 (2011) सीमा |
ज़िशेंग इलेक्ट्रिक आंतरिक नियंत्रण मूल्य |
परिक्षण विधि |
|---|---|---|---|
शीर्ष तेल तापमान वृद्धि (K) |
शीतलन विधि और इन्सुलेशन प्रणाली आवश्यकताओं के अनुसार |
≤55 |
थर्मोकपल विधि |
औसत घुमावदार तापमान वृद्धि (K) |
आमतौर पर 65K (खनिज तेल ट्रांसफार्मर के लिए विशिष्ट मूल्य) |
≤60 |
प्रतिरोध विधि |
कोर और संरचनात्मक घटक सतहों का तापमान वृद्धि (K) |
≤80 |
≤75 |
थर्मोकपल विधि |
टैंक की दीवार की सतह का तापमान बढ़ना (K) |
≤85 |
≤80 |
थर्मोकपल विधि |
नोट: उपरोक्त सीमाएँ 40°C के परिवेश तापमान और निरंतर रेटेड परिचालन स्थितियों पर आधारित हैं।
आंतरिक नियंत्रण मान मानक आवश्यकताओं की तुलना में 5K अधिक सख्त हैं, जिसका अर्थ है कि हमें तेल वाहिनी डिजाइन में अधिक प्रयास करने की आवश्यकता है। परत तेल नलिकाओं और स्पेसर तेल नलिकाओं के आयाम और वितरण, साथ ही कूलिंग गाइड संरचनाओं और क्लैंपिंग प्लेटों की शुरुआती स्थिति, सभी को थर्मल-द्रव युग्मन सिमुलेशन के माध्यम से सत्यापित किया जाता है।
यह उन पहलुओं में से एक है जो ट्रांसफार्मर डिजाइनर की तकनीकी क्षमता का सबसे अधिक परीक्षण करता है। मानक के अनुसार ट्रांसफार्मर को 0.5 सेकंड के लिए शॉर्ट-सर्किट धाराओं का सामना करना पड़ता है, जबकि विफलता के बिना गतिशील और थर्मल स्थिरता दोनों बनाए रखते हैं। रेटेड टैप स्थिति में
हमारी घुमावदार पूर्व-कसने वाली बल गणना में, हम एक गतिशील अक्षीय बल वितरण मॉडल पेश करते हैं। अंत क्लैम्पिंग संरचना डिस्क स्प्रिंग्स + इन्सुलेट दबाव प्लेटों के संयोजन डिजाइन को अपनाती है , जो शॉर्ट-सर्किट प्रभावों के दौरान यांत्रिक तनाव को प्रभावी ढंग से अवशोषित करती है।
लो-वोल्टेज वाइंडिंग सेल्फ-बॉन्डिंग ट्रांसपोज़्ड कंडक्टर का उपयोग करती है, जो वाइंडिंग की समग्र यांत्रिक कठोरता में सुधार करते हुए परिसंचारी वर्तमान नुकसान को काफी कम करती है।
महत्वपूर्ण परियोजनाओं या विशेष ग्राहक आवश्यकताओं के लिए, पुष्टि के लिए शॉर्ट-सर्किट झेलने की क्षमता सत्यापन परीक्षण किए जा सकते हैं। यह सबसे निचली पंक्ति है, जिसमें कोई समझौता नहीं है।
मानक ट्रांसफार्मर तेल ढांकता हुआ नुकसान, नमी सामग्री और गैस सामग्री के लिए स्पष्ट आवश्यकताओं को निर्दिष्ट करता है।
तेल भरने की प्रक्रिया के दौरान, हम यह सुनिश्चित करने के लिए की दोहरी प्रक्रिया का उपयोग करते हैं वैक्यूम तेल भरने + गर्म तेल परिसंचरण कि तेल में नमी की मात्रा 10 पीपीएम से नीचे नियंत्रित होती है।.
सीलिंग के लिए, सभी फ्लैंज कनेक्शन एक डबल सीलिंग रिंग संरचना को अपनाते हैं और 24 घंटे के सकारात्मक दबाव रिसाव परीक्षण से गुजरते हैं.
वाइंडिंग उत्पादन से लेकर कोर स्टैकिंग और अंतिम असेंबली तक, हर चरण में संबंधित मानक आवश्यकताएं होती हैं।
जिस बात पर मैं विशेष रूप से जोर देना चाहता हूं वह यह है कि - प्रक्रिया दस्तावेजों की निष्पादन क्षमता डिजाइन गणनाओं से कहीं अधिक महत्वपूर्ण है.
यहां तक कि अगर विनिर्माण प्रक्रिया के दौरान विचलन होता है तो सबसे उत्तम डिज़ाइन भी एक अयोग्य अंतिम उत्पाद का परिणाम दे सकता है।
एक उदाहरण के रूप में वाइंडिंग उत्पादन को लेते हुए, मानक एक विशिष्ट वाइंडिंग तनाव मान निर्दिष्ट नहीं करता है। हालाँकि, हम कंडक्टर विनिर्देशों और इन्सुलेशन मोटाई के अनुसार प्रत्येक ट्रांसफार्मर के लिए प्रक्रिया पैरामीटर निर्धारित करते हैं, और वाइंडिंग प्रक्रिया के दौरान तनाव के उतार-चढ़ाव की लगातार निगरानी करते हैं।
अपर्याप्त तनाव के कारण वाइंडिंग ढीली हो सकती है, जबकि अत्यधिक तनाव से कंडक्टर इन्सुलेशन को नुकसान हो सकता है। सही संतुलन खोजने के लिए इंजीनियरिंग अनुभव और संचित उत्पादन डेटा की आवश्यकता होती है।
कोर स्टैकिंग जोड़ विधियों (प्रत्यक्ष जोड़ या माइटर्ड जोड़) का चयन सीधे नो-लोड प्रदर्शन और शोर के स्तर को प्रभावित करता है।
वर्तमान में, हम पूरी तरह से मल्टी-स्टेप ग्रेजुएटेड माइटर्ड जॉइंट प्रक्रिया को अपनाते हैं, और शोर का स्तर आम तौर पर मानक मूल्यों से 5-8 डीबी(ए) कम होता है।.
के साथ काम करते समय ईपीसी ठेकेदारों , हमसे अक्सर कई व्यावहारिक प्रश्न पूछे जाते हैं:
प्रकार परीक्षण रिपोर्ट की वैधता अवधि के संबंध में: आईईसी मानक वैधता अवधि निर्दिष्ट नहीं करता है, लेकिन परियोजना मालिकों को आमतौर पर पिछले 5 वर्षों के भीतर रिपोर्ट जारी करने की आवश्यकता होती है। यह सुनिश्चित करने के लिए कि हमारा परीक्षण रिपोर्ट डेटाबेस लगातार अद्यतन किया जाता है, हम हर साल उत्पादों के कम से कम दो क्षमता स्तरों के लिए पूर्ण प्रकार के परीक्षणों की व्यवस्था करते हैं।
मानक संशोधनों के लिए संक्रमण अवधि के संबंध में: जब आईईसी एक नया संस्करण जारी करता है, तो आमतौर पर 12-24 महीनों की संक्रमण अवधि होती है। हम सक्रिय रूप से ग्राहकों को वर्तमान परियोजना चरण के बारे में सूचित करते हैं और यह निर्धारित करने में उनकी सहायता करते हैं कि मानक का कौन सा संस्करण लागू किया जाना चाहिए, ताकि परियोजना स्वीकृति के दौरान मानक संदर्भों में विचलन से बचा जा सके।
ऑन-साइट स्थापना और स्वीकृति के संबंध में: मानक में निर्दिष्ट फ़ील्ड परीक्षण, जैसे प्रेरित वोल्टेज झेलने वाले परीक्षण और आंशिक डिस्चार्ज माप, परीक्षण उपकरण और पर्यावरणीय स्थितियों के लिए विशिष्ट आवश्यकताएं हैं। बाद में परियोजना निष्पादन के दौरान विवादों से बचने के लिए हम तकनीकी समझौते के भीतर स्वीकृति शर्तों को पहले से परिभाषित करते हैं।
तेल-डूबे हुए ट्रांसफार्मर निर्माण में विशेषज्ञता वाले एक तेल-डूबे हुए ट्रांसफार्मर निर्माता के रूप में , हमने आईईसी 60076 श्रृंखला मानकों के अनुसार दक्षिण पूर्व एशिया, मध्य पूर्व, अफ्रीका और अन्य क्षेत्रों में ईपीसी परियोजनाओं के लिए 200 से अधिक अनुकूलित उत्पाद प्रदान किए हैं।
हम के डिजाइन और विनिर्माण का समर्थन करते हैं । 110kV और 132kV पावर ट्रांसफार्मर पावर ग्रिड, नवीकरणीय ऊर्जा परियोजनाओं और औद्योगिक अनुप्रयोगों की आवश्यकताओं को पूरा करते हुए
प्रत्येक ट्रांसफार्मर को संपूर्ण फ़ैक्टरी परीक्षण रिपोर्ट और प्रकार परीक्षण रिपोर्ट के साथ आपूर्ति की जाती है । परीक्षण के दायरे में शामिल हैं:
वोल्टेज अनुपात माप
घुमावदार प्रतिरोध माप
नो-लोड हानि और नो-लोड वर्तमान माप

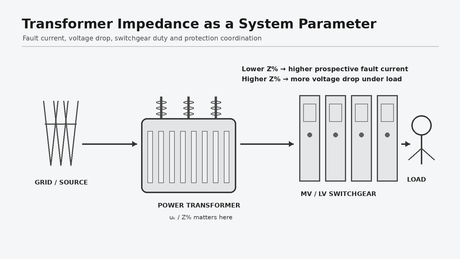

शॉर्ट-सर्किट प्रतिबाधा और भार हानि माप
इन्सुलेशन विशेषता माप
पावर फ़्रीक्वेंसी वोल्टेज परीक्षण का सामना करती है
प्रेरित वोल्टेज प्रतिरोध परीक्षण
आंशिक निर्वहन माप
विशेष आवश्यकताओं वाली परियोजनाओं के लिए, हम कच्चे माल के निरीक्षण से लेकर अंतिम उत्पाद शिपमेंट तक पूरी प्रक्रिया के दौरान पूर्ण पता लगाने की क्षमता सुनिश्चित करने के लिए तीसरे पक्ष के निरीक्षण और गवाह परीक्षण सेवाएं भी प्रदान करते हैं।
मानक आधार रेखा हैं, सीमा नहीं।
वास्तविक इंजीनियरिंग परियोजनाओं में, ऊंचाई, परिवेश का तापमान और स्थापना वेंटिलेशन की स्थिति जैसी पर्यावरणीय स्थितियां अक्सर मानक परिचालन स्थितियों की तुलना में अधिक मांग वाली होती हैं। हम करते हैं । अनुकूलित डिज़ाइन समाधान केवल मानक तालिकाओं को यांत्रिक रूप से लागू करने के बजाय वास्तविक परियोजना मापदंडों के आधार पर
यदि आप किसी परियोजना के लिए ट्रांसफार्मर चयन योजना तैयार कर रहे हैं या विशिष्ट मानक आवश्यकताओं के संबंध में आपके कोई प्रश्न हैं, तो कृपया बेझिझक हमसे संपर्क करें।
ज़िशेंग इलेक्ट्रिक - प्रत्येक ट्रांसफार्मर को मानकों की कसौटी पर खरा उतरने के लिए तैयार करना।
यह आलेख IEC 60076 श्रृंखला मानकों (2011 संस्करण और उसके बाद के संशोधन) की तकनीकी आवश्यकताओं पर आधारित है। वास्तविक परियोजना निष्पादन अनुबंध अनुबंध में निर्दिष्ट मानक संस्करण का पालन करेगा।
