कोर : लेमिनेटेड, उच्च पारगम्यता वाले सिलिकॉन स्टील से निर्मित, यह मुख्य चुंबकीय प्रवाह पथ बनाता है, जिससे ऊर्जा हानि कम होती है।
वाइंडिंग्स : मजबूत इन्सुलेशन के साथ आमतौर पर तांबे या एल्यूमीनियम के ये कॉइल, कोर पर संकेंद्रित रूप से व्यवस्थित होते हैं। वे सर्किट बनाते हैं जहां विद्युत चुम्बकीय प्रेरण के माध्यम से वोल्टेज परिवर्तन होता है।
ढांकता हुआ इन्सुलेटिंग तेल : महत्वपूर्ण माध्यम जो जीवित भागों को इन्सुलेट करता है और टैंक की दीवारों पर प्राकृतिक या मजबूर संवहन के माध्यम से गर्मी स्थानांतरित करता है।
टैंक : सीलबंद, मजबूत बाहरी कंटेनर जिसमें सभी आंतरिक भाग और तेल होता है।
संरक्षक (तेल विस्तार टैंक) : तापमान के साथ तेल की मात्रा में परिवर्तन की भरपाई करता है, नमी अवशोषण को कम करता है।

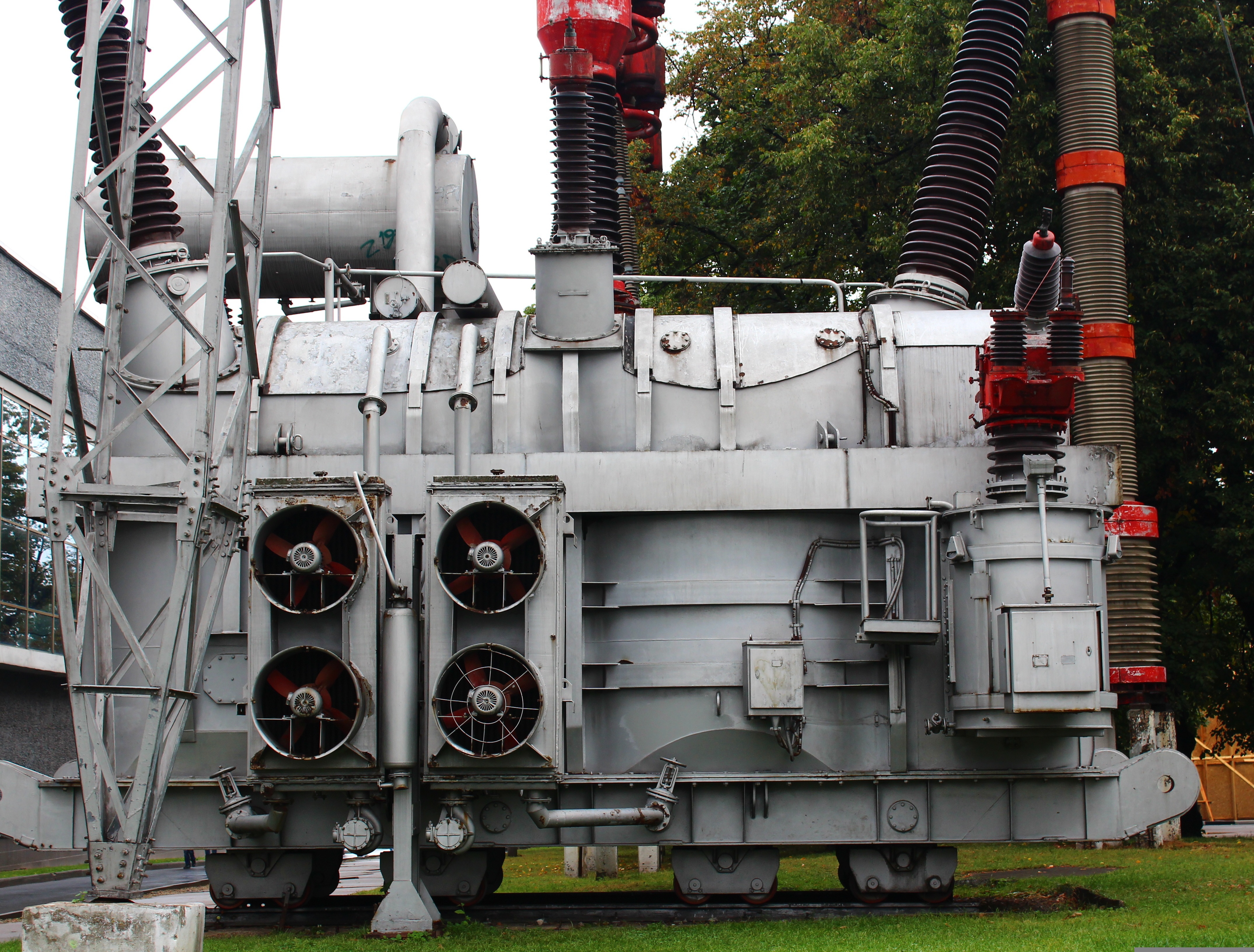

रेडिएटर और शीतलन प्रणालियाँ : ताप अपव्यय सतह क्षेत्र बढ़ाएँ। फोर्स्ड ऑयल फोर्स्ड एयर (ओएफएएफ) कूलिंग, जो आमतौर पर ज़िशेंग की उच्च क्षमता वाली इकाइयों में उपयोग की जाती है, अधिकतम दक्षता के लिए पंप और पंखे का उपयोग करती है।
सुरक्षात्मक उपकरण : प्रमुख सुरक्षा घटकों में टैंक को टूटने से बचाने के लिए दबाव राहत उपकरण और गैस संचय को महसूस करके आंतरिक दोषों का पता लगाने के लिए बुखोल्ज़ रिले शामिल हैं।
बुशिंग्स : आंतरिक वाइंडिंग्स और बाहरी ग्रिड के बीच इंसुलेटेड विद्युत कनेक्शन प्रदान करें।
स्टेप-अप ट्रांसफार्मर : कुशल लंबी दूरी के ट्रांसमिशन के लिए उत्पादन बिंदुओं (उदाहरण के लिए, पावर प्लांट आउटलेट) पर वोल्टेज बढ़ाएं।
स्टेप-डाउन ट्रांसफार्मर : ग्रिड के भीतर विभिन्न सबस्टेशन स्तरों पर वोल्टेज कम करें।
वितरण ट्रांसफार्मर : कारखानों, वाणिज्यिक भवनों और आवासीय क्षेत्रों में अंतिम उपयोगकर्ता खपत (उदाहरण के लिए, 400V तक) के लिए अंतिम वोल्टेज में कमी।
ONAN (तेल प्राकृतिक वायु प्राकृतिक) : प्राकृतिक तेल संवहन और वायु विकिरण पर निर्भर करता है। मध्य-श्रेणी की क्षमताओं के लिए सामान्य।
ओएफएएफ (ऑयल फोर्स्ड एयर फोर्स्ड) : बेहतर शीतलन के लिए तेल पंप और पंखे का उपयोग करता है, जो उच्च क्षमता और ज़िशेंग के हेवी-ड्यूटी औद्योगिक ट्रांसफार्मर के लिए आदर्श है।
तीन-चरण ट्रांसफार्मर : बिजली उत्पादन, पारेषण और औद्योगिक उपयोग के लिए मानक।
एकल-चरण ट्रांसफार्मर : अक्सर ग्रामीण वितरण में या विशिष्ट आवासीय अनुप्रयोगों के लिए उपयोग किया जाता है।
बिजली उत्पादन : स्टेप-अप और ग्रिड कनेक्शन के लिए थर्मल, हाइड्रो, पवन और सौर खेतों में आवश्यक।
ट्रांसमिशन और वितरण (टी एंड डी) नेटवर्क : सभी वोल्टेज स्तरों पर सबस्टेशनों का वर्कहॉर्स।
भारी उद्योग : खनन, इस्पात मिलों, रासायनिक संयंत्रों और बड़ी विनिर्माण सुविधाओं के लिए विश्वसनीय बिजली प्रदान करता है।
प्रमुख बुनियादी ढाँचा : डेटा सेंटर, अस्पताल, हवाई अड्डे और रेल नेटवर्क को शक्ति प्रदान करता है।
बेहतर ताप अपव्यय और अधिभार क्षमता : तेल की उच्च तापीय क्षमता बेहतर अल्पकालिक अधिभार सहनशीलता की अनुमति देती है।
उच्च विश्वसनीयता और लंबी सेवा जीवन : उचित रखरखाव के साथ, 25-30+ वर्ष का जीवनकाल मानक है।
उत्कृष्ट लागत-से-क्षमता अनुपात : मध्यम से बड़ी बिजली रेटिंग के लिए शुष्क-प्रकार की तुलना में अक्सर अधिक किफायती।
रेटिंग : आवश्यक केवीए/एमवीए क्षमता, वोल्टेज अनुपात और वेक्टर समूह को सटीक रूप से निर्धारित करें।
नुकसान और दक्षता : जीवनकाल परिचालन लागत को कम करने के लिए कम नो-लोड लॉस (कोर लॉस) और लोड लॉस (कॉपर लॉस) वाली इकाइयों को प्राथमिकता दें। अंतर्राष्ट्रीय दक्षता मानकों (जैसे IEC 60076) का अनुपालन महत्वपूर्ण है।
प्रतिबाधा : सिस्टम शॉर्ट-सर्किट आवश्यकताओं के आधार पर प्रतिशत प्रतिबाधा (%Z) चुनें।
स्थापना वातावरण : बाहरी उपयोग के लिए, उचित प्रवेश सुरक्षा (आईपी) कोड निर्दिष्ट करें। ज़िशेंग विनिर्माण मानक कठोर वातावरण को समायोजित करते हैं।
एक समतल, ठोस नींव सुनिश्चित करें जो कुल वजन का समर्थन करने में सक्षम हो।
एक विश्वसनीय, कम प्रतिरोध वाली ग्राउंडिंग प्रणाली स्थापित करें।
सख्त तेल भरने, डीगैसिंग और कमीशनिंग प्रक्रियाओं का पालन करें।
नियमित तेल निगरानी : आंतरिक दोषों जैसे कि उभरने या अधिक गर्म होने का जल्दी पता लगाने के लिए समय-समय पर विघटित गैस विश्लेषण (डीजीए) शेड्यूल करें। ढांकता हुआ ताकत और नमी की मात्रा की जाँच करें।
दृश्य और भौतिक जांच : कंजर्वेटर में तेल के स्तर की निगरानी करें, लीक की जांच करें, शीर्ष-तेल तापमान को रिकॉर्ड करें और सुनिश्चित करें कि ब्रीथर्स में सिलिका जेल सक्रिय है (नीला रंग)।
समापन और सफाई : झाड़ियों को साफ रखें और बाहरी कनेक्शनों की जकड़न की जांच करें।
अग्नि सुरक्षा : चूंकि तेल ज्वलनशील है, इसलिए यदि आवश्यक हो तो पर्याप्त पृथक्करण या अग्नि अवरोधों के साथ, स्थानीय कोड के अनुसार इकाइयाँ स्थापित करें।
दबाव राहत : दबाव राहत उपकरणों को कभी भी अक्षम न करें। वे सुरक्षा के लिए महत्वपूर्ण हैं.
लॉकआउट/टैगआउट : किसी भी करीबी निरीक्षण या सर्विसिंग से पहले हमेशा डी-एनर्जेट करें, ग्राउंड करें और सुरक्षित कार्य प्रथाओं का पालन करें।
वाइंडिंग इन्सुलेशन विफलता : उम्र बढ़ने, नमी या अधिक भार के कारण। फ्यूरान विश्लेषण या ढांकता हुआ हानि माप को बढ़ाकर पता लगाया गया।
कोर ग्राउंडिंग मुद्दे : स्थानीय हीटिंग और कोर हानि में वृद्धि हो सकती है।
बुशिंग विफलताएँ : गिरावट से फ्लैशओवर या विस्फोट हो सकता है।
तेल का क्षरण : ऑक्सीकरण या संदूषण इन्सुलेशन और शीतलन गुणों को कम कर देता है।
टैप चेंजर समस्याएं : ऑन-लोड टैप चेंजर्स (ओएलटीसी) में संपर्क टूट-फूट या तंत्र विफलता।
बुखोल्ज़ रिले अलार्म → गैस संरचना की जाँच करें।
अचानक दबाव बढ़ना → तत्काल बंद और जांच।
उच्च तापमान अलार्म → लोडिंग और कूलिंग सिस्टम की जाँच करें।
|
विशेषता
|
तेल में डूबा हुआ ट्रांसफार्मर
|
ड्राई-टाइप ट्रांसफार्मर
|
|---|---|---|
|
कूलिंग/इन्सुलेटिंग माध्यम
|
ढांकता हुआ तेल
|
वायु, एपॉक्सी रेज़िन, वैक्यूम कास्ट
|
|
आग सुरक्षा
|
तेल ज्वलनशील है; रोकथाम की आवश्यकता हो सकती है
|
आम तौर पर ज्वाला-मंदक; इनडोर इमारतों के लिए उपयुक्त
|
|
पर्यावरणीय प्रभाव
|
तेल रोकथाम की आवश्यकता है; जीवन का अंत तेल निपटान
|
आम तौर पर प्रत्यक्ष पर्यावरणीय जोखिम कम होता है
|
|
शीतलन क्षमता
|
उत्कृष्ट; उच्च अधिभार क्षमता
|
अच्छा; वायु परिसंचरण द्वारा सीमित
|
|
रखरखाव की जरूरतें
|
नियमित तेल परीक्षण और प्रसंस्करण
|
अधिकतर सफाई तक ही सीमित; कम गहन
|
|
विशिष्ट लागत
|
मध्यम/बड़ी पावर रेटिंग के लिए कम
|
समकक्ष रेटिंग के लिए अक्सर उच्चतर
|
|
आदर्श अनुप्रयोग
|
आउटडोर सबस्टेशन, उपयोगिता, भारी उद्योग, उच्च क्षमता
|
इनडोर संस्थापन, भवन, अस्पताल, कम क्षमता
|
उच्च दक्षता : नो-लोड हानियों को काफी हद तक कम करने के लिए अनाकार धातु कोर का उपयोग।
डिजिटलीकरण और IoT : डीजीए, तापमान और आंशिक निर्वहन के लिए ऑनलाइन निगरानी प्रणालियों का एकीकरण, पूर्वानुमानित रखरखाव को सक्षम करना।
पर्यावरण-अनुकूल तरल पदार्थ : उच्च अग्नि बिंदु वाले बायोडिग्रेडेबल एस्टर-आधारित तेलों का विकास और उपयोग।
कॉम्पैक्ट डिज़ाइन : विश्वसनीयता से समझौता किए बिना उच्च शक्ति घनत्व प्राप्त करना।
