Yağlı Transformatör Nedir?

Temel Bileşenler ve Çalışma Prensibi

• Çekirdek : Lamine, yüksek geçirgenliğe sahip silikon çelikten yapılmıştır ve ana manyetik akı yolunu oluşturarak enerji kaybını en aza indirir.

• Sargılar : Tipik olarak sağlam yalıtımlı bakır veya alüminyumdan yapılmış bu bobinler, çekirdek üzerinde eşmerkezli olarak düzenlenmiştir. Elektromanyetik indüksiyon yoluyla voltaj dönüşümünün gerçekleştiği devreleri oluştururlar.

• Dielektrik Yalıtım Yağı : Canlı parçaları yalıtan ve ısıyı doğal veya zorlanmış konveksiyon yoluyla tank duvarlarına aktaran hayati ortam.

• Tank : Tüm iç parçaları ve yağı barındıran sızdırmaz, sağlam dış kap.

• Koruyucu (Yağ Genleşme Tankı) : Sıcaklıkla birlikte yağ hacmindeki değişiklikleri telafi ederek nem emilimini en aza indirir.

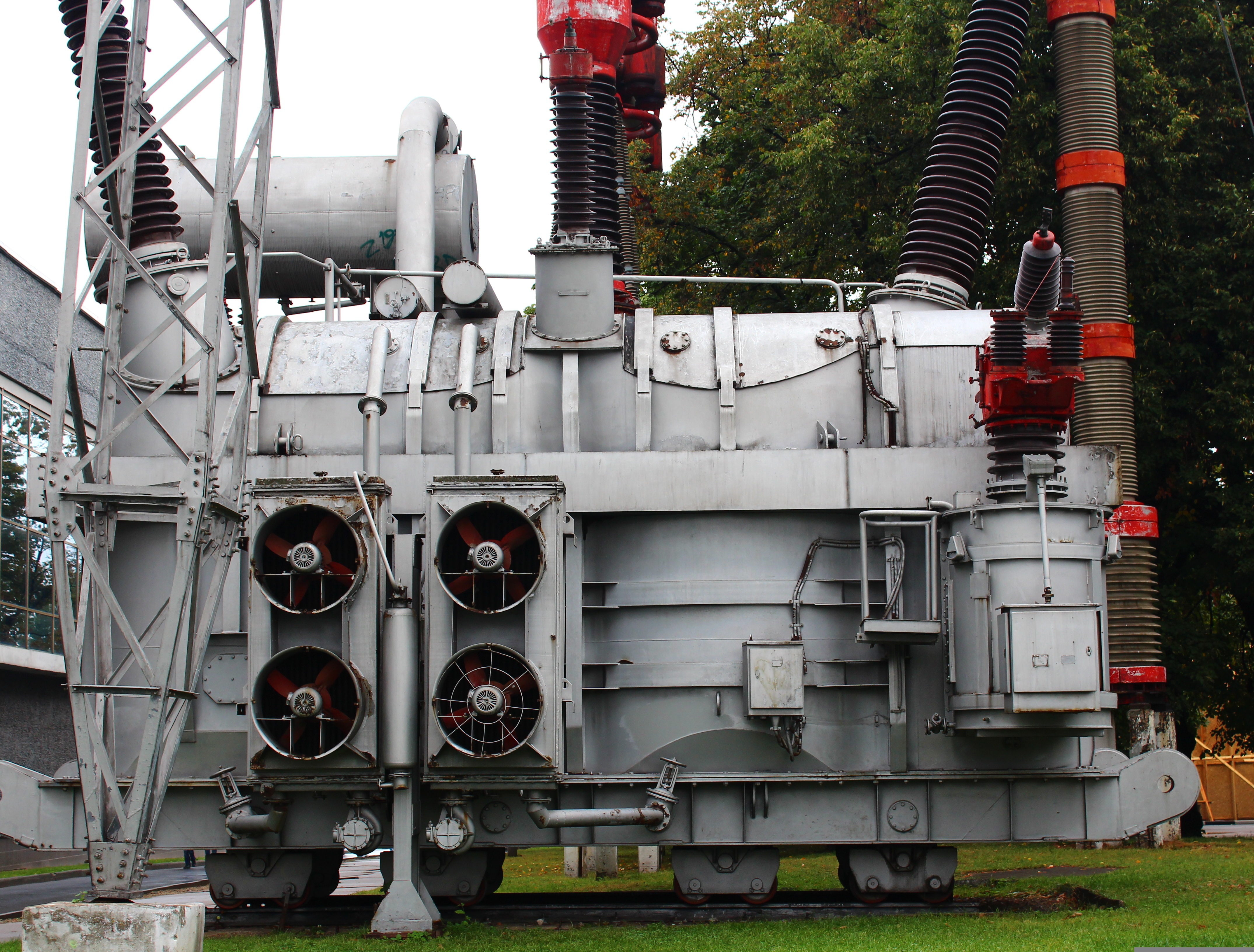

• Radyatörler ve Soğutma Sistemleri : Isı yayılım yüzey alanını artırın. Zisheng'in yüksek kapasiteli ünitelerinde yaygın olarak kullanılan Basınçlı Yağlı Basınçlı Hava (OFAF) soğutmasında maksimum verimlilik için pompalar ve fanlar kullanılır.

• Koruyucu Cihazlar : Temel güvenlik bileşenleri, tankın patlamasını önleyen Basınç Tahliye Cihazlarını ve gaz birikimini algılayarak dahili arızaları tespit eden Buchholz Rölelerini içerir.

• Burçlar : İç sargılar ile dış ızgara arasındaki yalıtımlı elektrik bağlantısını sağlar.

Birincil Sınıflandırmalar ve Uygulama Senaryoları

1. Fonksiyona Göre Sınıflandırma

• Yükseltici Transformatörler : Verimli uzun mesafeli iletim için üretim noktalarındaki (örneğin enerji santrali çıkışları) voltajı artırın.

• Düşürücü Transformatörler : Şebeke içindeki çeşitli trafo merkezi seviyelerindeki voltajı azaltın.

• Dağıtım Transformatörleri : Fabrikalarda, ticari binalarda ve yerleşim alanlarında son kullanıcı tüketimi için nihai voltajın düşürülmesi (örn. 400V'a).

2. Soğutma Yöntemine Göre Sınıflandırma (IEC Tanımı)

• ONAN (Doğal Petrol Havası) : Doğal yağ taşınımına ve hava radyasyonuna dayanır. Orta seviye kapasiteler için ortaktır.

• OFAF (Oil Forced Air Forced) : Yüksek kapasiteli ve Zisheng'in ağır hizmet tipi endüstriyel transformatörleri için ideal olan gelişmiş soğutma için yağ pompaları ve fanlar kullanır.

3. Aşamaya Göre Sınıflandırma

• Üç Fazlı Transformatörler : Enerji üretimi, iletimi ve endüstriyel kullanım standardı.

• Tek Fazlı Transformatörler : Genellikle kırsal dağıtımda veya belirli konut uygulamalarında kullanılır.

Geniş Kapsamlı Uygulamalar

• Enerji Üretimi : Termik, hidroelektrik, rüzgar ve güneş enerjisi santrallerinde hızlandırma ve şebeke bağlantısı için gereklidir.

• İletim ve Dağıtım (T&D) Ağları : Tüm gerilim seviyelerinde trafo merkezlerinin en güçlü gücü.

• Ağır Sanayi : Madencilik, çelik fabrikaları, kimya fabrikaları ve büyük üretim tesisleri için güvenilir güç sağlar.

• Ana Altyapı : Veri merkezlerine, hastanelere, havalimanlarına ve demiryolu ağlarına güç sağlar.

Temel Avantajlar ve Kritik Seçim Kriterleri

Neden Yağa Daldırılmış Transformatörleri Seçmelisiniz?

• Üstün Isı Dağıtımı ve Aşırı Yük Kapasitesi : Yağın yüksek termal kapasitesi, kısa süreli aşırı yük toleransının daha iyi olmasını sağlar.

• Yüksek Güvenilirlik ve Uzun Hizmet Ömrü : Uygun bakım ile 25-30+ yıllık kullanım ömrü standarttır.

• Mükemmel Maliyet-Kapasite Oranı : Orta ila büyük güç değerleri için genellikle kuru tiplerden daha ekonomiktir.

Kritik Seçim Hususları

• Değerler : Gerekli kVA/MVA kapasitesini, gerilim oranlarını ve vektör grubunu kesin olarak belirleyin.

• Kayıplar ve Verimlilik : Kullanım ömrü boyunca işletme maliyetlerini en aza indirmek için yüksüz kaybı (çekirdek kaybı) ve yük kaybı (bakır kaybı) düşük olan ünitelere öncelik verin. Uluslararası verimlilik standartlarına (IEC 60076 gibi) uyum çok önemlidir.

• Empedans : Sistem kısa devre gereksinimlerine göre yüzde empedansını (%Z) seçin.

• Kurulum Ortamı : Dış mekan kullanımı için uygun Giriş Koruması (IP) kodlarını belirtin. Zisheng üretim standartları zorlu ortamlara uygundur.

Kurulum, Çalıştırma ve Bakım İçin En İyi Uygulamalar

1. Kurulum Esasları

• Toplam ağırlığı taşıyabilecek düz ve sağlam bir temel sağlayın.

• Güvenilir, düşük dirençli bir topraklama sistemi oluşturun.

• Yağ doldurma, gazdan arındırma ve devreye alma prosedürlerini sıkı bir şekilde izleyin.

2. Rutin Denetim ve Bakım

• Düzenli Yağ İzleme : Arklanma veya aşırı ısınma gibi dahili arızaları erken tespit etmek için periyodik Çözünmüş Gaz Analizi (DGA) programlayın. Dielektrik dayanımını ve nem içeriğini kontrol edin.

• Görsel ve Fiziksel Kontroller : Koruyucudaki yağ seviyesini izleyin, sızıntı olup olmadığını kontrol edin, üst yağ sıcaklığını kaydedin ve havalandırmalardaki silika jelin aktif olduğundan emin olun (mavi renk).

• Sonlandırma ve Temizleme : Burçları temiz tutun ve dış bağlantıların sıkılığını kontrol edin.

3. Önce Güvenlik

• Yangın Güvenliği : Yağ yanıcı olduğundan üniteleri, gerekirse yeterli ayırma veya yangın bariyerleriyle birlikte yerel kanunlara göre monte edin.

• Basınç Tahliyesi : Basınç tahliye cihazlarını asla devre dışı bırakmayın. Güvenlik açısından kritik öneme sahiptirler.

• Kilitleme/Etiketleme : Herhangi bir yakın inceleme veya servis işleminden önce daima enerjiyi kesin, topraklayın ve güvenli çalışma uygulamalarına uyun.

Yaygın Arıza Modları ve Teşhis İpuçları

Yaygın Arıza Modları

• Sargı Yalıtım Arızası : Eskime, nem veya aşırı yüklemeden kaynaklanır. Artan Furan Analizi veya Dielektrik Kaybı ölçümleri ile tespit edilir.

• Çekirdek Topraklama Sorunları : Bölgesel ısınmaya ve çekirdek kaybının artmasına neden olabilir.

• Burç Arızaları : Bozulma, parlamaya veya patlamalara yol açabilir.

• Yağın Bozulması : Oksidasyon veya kirlenme, yalıtım ve soğutma özelliklerini azaltır.

• Kademe Değiştirici Sorunları : Yükte Kademe Değiştiricilerde (OLTC) kontak aşınması veya mekanizma arızası.

Basit Teşhis Sırası

• Buchholz Röle alarmı → Gaz bileşimini kontrol edin.

• Ani basınç artışı → Derhal kapatma ve inceleme.

• Yüksek sıcaklık alarmları → Yükleme ve soğutma sistemlerini kontrol edin.

Yağlı ve Kuru Tip Transformatörler: Açık Bir Karşılaştırma

Gelecek Trendleri ve Zisheng Electric'in Taahhüdü

• Daha Yüksek Verimlilik : Yüksüz kayıpları büyük ölçüde azaltmak için amorf metal çekirdeklerin kullanılması.

• Dijitalleştirme ve IoT : DGA, sıcaklık ve kısmi deşarj için çevrimiçi izleme sistemlerinin entegrasyonu, öngörücü bakımı mümkün kılar.

• Çevre Dostu Sıvılar : Daha yüksek yanma noktasına sahip biyolojik olarak parçalanabilen ester bazlı yağların geliştirilmesi ve kullanılması.

• Kompakt Tasarım : Güvenilirlikten ödün vermeden daha yüksek güç yoğunluğuna ulaşma.
