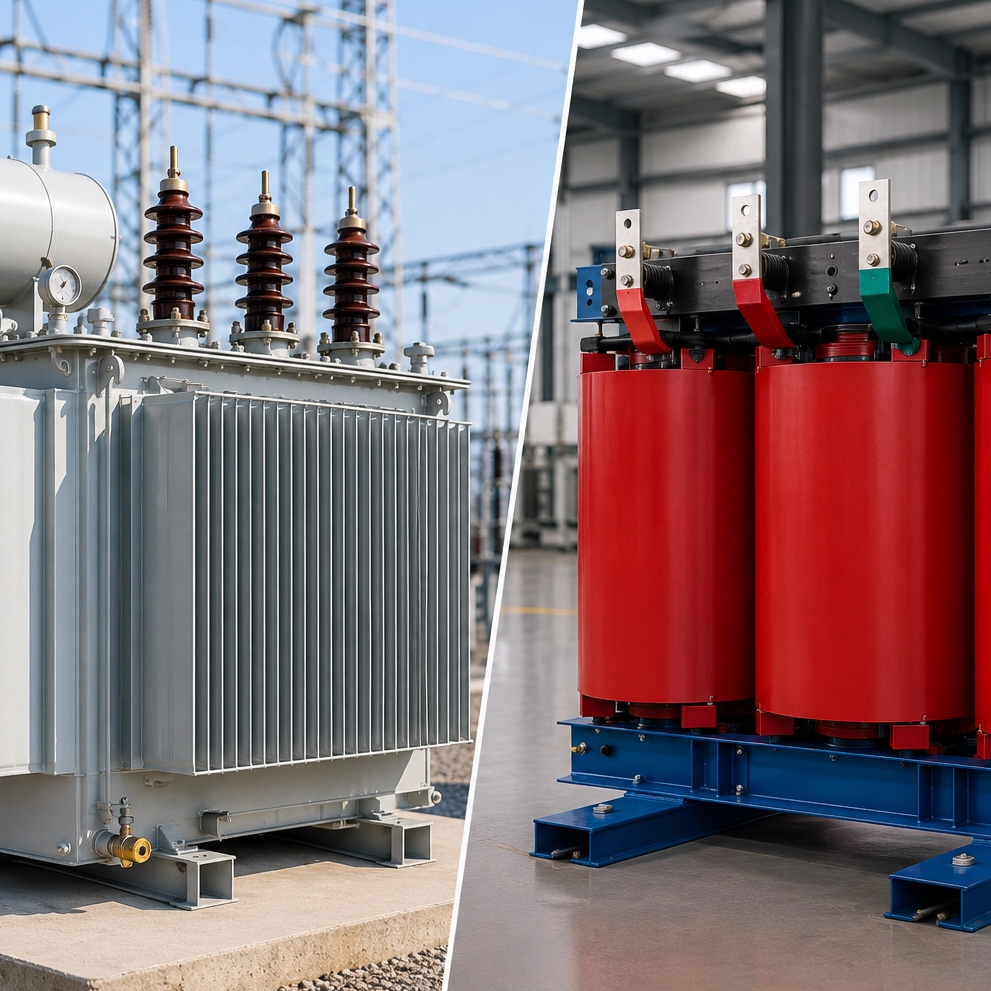

올바른 배전 장비를 선택하는 것은 전기 엔지니어와 시설 관리자에게 중요한 결정입니다. 한 기술이 다른 기술보다 엄격하게 '더 나은' 간단한 경우는 거의 없습니다. 대신, 오일 충전(액체 침지) 변압기와 건식 변압기 사이의 선택은 전적으로 부하 요구 사항에 대한 현장 제약의 균형을 맞추는 데 달려 있습니다. 이러한 절충안은 종종 전기 인프라의 안전성, 효율성 및 장기적인 생존 가능성을 결정합니다.
기본 긴장은 분명합니다. 건식 장치는 탁월한 안전성과 낮은 유지 관리 기능을 제공하므로 실내 환경의 표준이 됩니다. 대조적으로, 오일 충전 변압기는 탁월한 냉각, 수명 및 고전압 용량을 제공하여 실외 및 유틸리티 그리드 애플리케이션을 지배합니다. 이 가이드는 기본 정의 이상의 내용을 담고 있습니다. 우리는 총소유비용(TCO)을 분석하고 DGA 테스트와 청소 같은 유지 관리 현실을 대조하며 중요한 설치 코드를 탐색하여 올바른 선택을 할 수 있도록 도와드립니다.
위치 법칙: 건식은 실내/상업용 건물의 표준(화재 안전)입니다. 오일 충전은 옥외 유틸리티 및 산업용 변전소의 표준입니다.
용량 한도: 고압 송전(>35kV) 및 대용량(>2500kVA)에는 오일 충전 장치가 필요한 반면, 건식 유형은 크기와 전압면에서 한도에 도달합니다.
유지 관리 현실: 건식 유형에는 최소한의 유지 관리(세척)가 필요한 반면, 오일 충전 유형에는 능동 유체 모니터링(DGA) 및 격리 인프라가 필요합니다.
비용 역학: 석유 충전은 일반적으로 초기 구매 가격이 낮고 효율성이 높지만 설치 비용(방화 금고/수조)이 더 높습니다. 건식은 초기 가격이 높지만 토목 비용이 저렴합니다.
성능 차이를 이해하려면 핵심 디자인을 살펴봐야 합니다. 주요 차이점은 변압기가 권선을 절연하고 작동 중에 발생하는 열을 발산하는 방법에 있습니다.
액체 충전 설계에서는 코어와 권선이 유전체 유체에 완전히 잠겨 있습니다. 전통적으로 이것은 미네랄 오일이지만 현대 장치에서는 더 나은 환경 안전을 위해 실리콘 또는 천연 에스테르(식물성 오일)를 사용할 수 있습니다. 이 유체는 두 가지 목적으로 사용됩니다.
전기 절연: 오일은 권선 사이의 아크를 억제하여 보다 견고한 구조를 가능하게 합니다.
열 전달: 자연 대류를 통해 오일은 코어에서 열을 흡수하여 탱크 벽이나 외부 라디에이터로 순환시킵니다.
액체는 공기보다 훨씬 효율적인 열전도체입니다. 이를 통해 제조업체는 무거운 전기 부하에서도 시원함을 유지하는 소형, 고밀도 권선을 제작할 수 있습니다.
건식 변압기는 공기나 가스를 냉각 매체로 사용합니다. 코어와 코일은 액체에 담그지 않고 대신 통풍이 잘되는 인클로저에 보관됩니다. 공기는 통풍구를 통해 순환하며 자연 대류 또는 강제 팬 냉각을 통해 열을 방출합니다. 공기는 오일보다 덜 효율적인 절연체 및 냉각제이기 때문에 이러한 장치에는 더 큰 내부 간격이 필요합니다.
이 범주에는 두 가지 주요 기술이 있습니다.
VPI(Vacuum Pressure Impregnated): 진공 상태에서 폴리에스테르 수지를 코일에 함침시켜 공극을 제거하고 환경을 보호합니다.
주조 수지: 권선은 고체 에폭시 수지로 완전히 캡슐화되어 있습니다. 이는 습기와 먼지에 대한 뛰어난 보호 기능을 제공하지만 코일 장치를 효과적으로 수리할 수 없게 만듭니다.
사양을 평가할 때 7가지 핵심 기술 요소가 이 두 기술을 구분합니다. 비교를 돕기 위해 아래에 중요한 데이터 포인트를 요약했습니다.
| 특징 | 급유 변압기 | 건식 변압기 |
|---|---|---|
| 냉각 효율 | 높음(액체 대류) | 보통(공기 대류) |
| 과부하 허용오차 | 우수(높은 열 질량) | 제한됨(핫스팟에 취약함) |
| 전압 등급 | 최대 1000kV+(EHV 준비) | 일반적으로 < 35kV |
| 일반적인 수명 | 25~30세 이상 | 15~25세 |
| 발자국 | 더 작은 단위, 더 큰 부지(격리) | 더 큰 장치, 컴팩트한 설치 |
| 소음 수준 | 더 조용함(액체가 소리를 약화함) | 더 크게(윙윙거리는 소리 + 팬 소음) |
| 재활용성 | 높음(재료분리 용이) | 낮음(수지가 구리에 결합) |
오일로 채워진 장치는 우수한 열 질량을 가지고 있습니다. 코어를 둘러싸는 오일의 양은 열 완충 역할을 합니다. 이를 통해 변압기는 즉각적인 손상 없이 임시 과부하(때때로 정격 용량의 최대 150%)를 견딜 수 있습니다. 건식 장치에는 이러한 열 관성이 부족합니다. 정격 용량 이상으로 밀어 넣으면 권선이 빠르게 가열되어 절연 실패의 위험이 있습니다.
귀하의 프로젝트에 고전압 송전이 포함된 경우 귀하를 위한 선택이 이루어집니다. 오일 절연은 EHV(초고전압) 수준까지 확장 가능하여 500kV 또는 1000kV 애플리케이션을 쉽게 처리할 수 있습니다. 건식 기술은 공기와 수지의 절연 내력에 의해 물리적으로 제한됩니다. 결과적으로, 건식 장치는 일반적으로 35kV 미만으로 제한되는 중전압 애플리케이션에서 거의 독점적으로 발견됩니다.
공간에는 반직관적인 역학이 있습니다. 물리적으로 오일 충전 변압기는 액체 냉각이 더 작은 코일을 허용하기 때문에 동일한 kVA 등급의 건식 변압기보다 작습니다. 그러나 설치 공간은 다른 이야기를 말해줍니다. 석유 장치에는 필수 방화 공간, 라디에이터 및 유출 방지 탱크가 필요하며 이는 상당한 부지 면적을 차지합니다. 건식 유닛은 물리적으로 더 크지만 복잡한 토목 공사 없이 하중 바로 옆에 설치할 수 있습니다.
소음 공해는 병원과 사무실에서 중요한 요소입니다. 오일로 채워진 장치는 액체가 코어의 자기왜곡에 대해 소음을 줄이는 장벽 역할을 하기 때문에 일반적으로 더 조용합니다. 기본적으로 금속 상자 안의 금속 코어인 건식 변압기는 더 자유롭게 공진합니다. 강제 팬을 사용하는 공냉식 장치는 상당한 추가 데시벨을 생성합니다.
오일 충전 변압기는 일반적으로 더 긴 서비스 수명을 제공하며 종종 30년을 초과합니다. 오일은 산소가 권선에 도달하는 것을 방지하여 산화 및 부식 과정을 효과적으로 일시 중지합니다. 결함이 발생하면 코어를 풀고 수리할 수 있습니다. 건식 장치, 특히 주조 수지 모델의 기대 수명은 15~25년으로 더 짧습니다. 코일은 고체 에폭시로 주조되어 있으므로 권선에 문제가 있으면 일반적으로 장치 전체를 폐기해야 합니다.
그리드와 변압기 사이의 인터페이스는 다릅니다. 오일 장치는 일반적으로 견고하고 내후성이 있는 도자기 부싱을 사용합니다. 건식 장치는 실리콘 고무 또는 에폭시 부싱을 사용하는 경우가 많습니다. 이는 유연성과 기물 파손 방지 기능을 제공하지만 다양한 환경적 스트레스를 처리합니다.
역사적으로 오일로 채워진 장치는 표준 효율 등급에서 선두를 유지해 왔습니다. 무부하 손실이 더 낮습니다. 비정질 코어를 사용하는 고급 건식 모델이 이러한 격차를 줄이는 반면, 액체 충전 설계는 일반적으로 표준 응용 분야의 에너지 효율성 부문에서 선두를 유지하고 있습니다.
귀하의 특정 애플리케이션 환경은 이 결정을 위한 가장 강력한 필터입니다. 우리는 적합성을 세 가지 시나리오로 분류합니다.
상업용 건물, 병원, 쇼핑몰, 주거 단지 내부 설치의 경우 건식 유형이 확실한 승자입니다. 주요 동인은 화재 안전입니다. 주조 수지 변압기는 자가 소화 기능이 있어 건물에 화재 부하를 일으키지 않습니다. 이는 독성 누출 위험을 제거하고 내화 금고를 구축하는 데 드는 비용이 많이 드는 요구 사항을 제거합니다. 지하 광산 작업은 또한 위험한 연기 축적을 방지하기 위해 건식 장치를 선호합니다.
유틸리티 변전소, 재생 가능 에너지 농장 및 장거리 송전선은 석유 충전 기술에 의존합니다. 이 장치는 악천후에도 견딜 수 있도록 설계되었습니다. 밀봉된 탱크는 습기 유입을 방지하며 라디에이터 핀은 직사광선 아래에서도 열을 효과적으로 발산합니다. kVA 요구 사항이 수십 MVA로 치솟는 경우 액체 냉각은 열 부하를 관리할 수 있는 유일한 실행 가능한 방법입니다.
산업 현장에서는 논쟁이 벌어지고 있습니다. 밀봉된 오일 장치는 코어가 밀봉되어 있기 때문에 화학 증기 및 부식성 공기에 영향을 받지 않습니다. 그러나 특수 처리된 캐스트 코일 건식 유형도 우수한 성능을 발휘할 수 있습니다. 여기서 소싱은 매우 중요합니다. 선택할 때 산업용으로 사용되는 급유 변압기 제조업체의 경우 해당 탱크 코팅 표준을 확인해야 합니다. 강철 탱크가 부식성 대기에서 견딜 수 있도록 C4 또는 C5M ISO 등급 코팅을 찾으십시오.
변압기 예산에는 구매 가격 이상의 것이 포함됩니다. 20년 동안의 총 소유 비용(TCO)을 계산해야 합니다.
비용 구조는 두 가지 유형 간에 반전됩니다.
석유로 채워진: 자산 자체에 대해 더 적은 비용을 지불합니다. 그러나 설치(수조, 방화벽 토목 공사) 및 지속적인 유지 관리 비용은 훨씬 더 높습니다.
건식 유형: 자산에 대해 선불로 프리미엄을 지불합니다. 그 대가로 설치 비용을 크게 절약하고(피트나 금고 없음) 자산 수명 동안 유지 관리 비용을 절감할 수 있습니다.
유지 관리 철학은 크게 다릅니다.
건식('검사 및 청소'): 유지 관리는 간단하지만 수동입니다. 권선에 쌓인 먼지를 제거하려면 장치를 끄고 볼트 토크를 확인해야 합니다. 깨끗한 환경에서는 이는 최소화됩니다. 더러운 공장에서는 그런 일이 자주 일어납니다.
석유 충전('모니터링 및 분석'): 유체 화학을 관리합니다. 이를 위해서는 을 위해 오일 샘플을 채취해야 합니다 용존 가스 분석(DGA) . DGA는 아크 또는 열 결함으로 인해 오류가 발생하기 전에 이를 감지하는 강력한 진단 도구입니다. 또한 개스킷의 누출 여부를 검사하고 가끔 오일을 여과하거나 교체해야 합니다.
변압기의 수명이 다하면 오일 장치의 스크랩 가치가 높습니다. 구리, 강철, 석유는 쉽게 분리되어 재활용될 수 있습니다. 건식 유닛, 특히 주조 레진은 재활용이 어렵습니다. 에폭시 수지는 구리 권선에 영구적으로 접착되므로 분리 비용이 많이 들고 에너지 집약적입니다.
규제 준수는 특히 화재 규정 및 환경 보호와 관련하여 최종 결정을 내리는 경우가 많습니다.
미네랄 오일은 가연성입니다. 실내에 기름을 채운 장치를 설치하면 엄격한 건축 규정이 적용되며, 값비싼 방화 금고, 방폭벽, 자동 진압 시스템이 필요한 경우가 많습니다. 이러한 인프라 비용으로 인해 일반적으로 상업용 건물에 실내 석유 설치가 금지됩니다. 업계에서는 인화점이 더 높은 FR3(천연 에스테르)와 같은 '고인화점' 유체를 도입했지만 규정에 따라 여전히 상당한 안전 인프라가 필요한 경우가 많습니다.
오일 누출은 주요 책임입니다. 누출된 탱크는 토양과 지하수를 오염시켜 막대한 EPA 벌금과 개선 비용을 초래할 수 있습니다. 오일로 채워진 변압기에는 유출 방지 논리, 즉 장치 유체 용량의 110%를 수용하도록 설계된 콘크리트 배수구 또는 구덩이가 필요합니다. 건식 변압기에는 위험한 액체가 포함되어 있지 않습니다. 누출 위험이 없으며 환경 규정 준수 문제를 완전히 제거합니다.
궁극적으로 변압기 유형 간의 선택은 선호의 문제가 아닙니다. 이는 전압 등급, 위치 및 안전 코드에 따라 결정되는 요구 사항입니다. 건식 장치는 실내 안전을 위해 마음의 평화를 제공하는 반면, 오일 충전 장치는 여전히 고전압 그리드의 주력 제품입니다.
최종 권장사항:
선택하십시오 . 건식 유형을 화재 위험이 허용되지 않는 로드 센터 근처의 실내, 안전 우선, 유지 관리가 적은 상업용 응용 분야에는
선택하십시오 . 오일 충전을 현장 설계를 통해 설치 공간과 소음 제어가 관리되는 실외, 고용량, 유틸리티 등급 응용 분야의 경우
답변: 오일 충전 변압기는 일반적으로 동일한 정격의 건식 변압기에 비해 초기 구매 가격이 낮습니다. 그러나 유출 방지 용기 및 방화 금고와 같은 토목 공사의 필요성으로 인해 석유로 채워진 장치의 경우 설치 비용이 더 높을 수 있습니다. 건식 장치는 초기 비용이 더 많이 들지만 설치 및 토목 공사 비용을 절약할 수 있습니다.
A: 네, 하지만 상당한 제한이 있습니다. 미네랄 오일은 가연성이므로 실내 설치에는 전용 방화 금고(보통 3시간 화재 등급)와 자동 화재 진압 시스템이 필요합니다. 이로 인해 보험료와 건설 비용이 증가하는 경우가 많아 건식 변압기가 대부분의 실내 응용 분야에서 선호되는 선택이 됩니다.
A: 오일 충전 변압기는 일반적으로 더 오래 지속되며, 종종 25~30년을 초과합니다. 오일은 산소로부터 권선을 보호하여 산화와 부식을 방지합니다. 건식 변압기는 일반적으로 절연체가 열 순환 및 환경 노화에 더 많이 노출되므로 수명이 15~25년입니다.
A: 건식 변압기는 절연을 위해 공기를 사용하는데, 이는 오일보다 유전 강도가 낮습니다. 전기 아크를 방지하려면 권선과 코어 사이의 내부 간격이 더 커야 합니다. 또한 공기는 액체보다 냉각 효율성이 떨어지므로 열을 효과적으로 발산하려면 더 큰 공기 덕트와 표면적이 필요합니다.
A: 네, 적절한 환기가 중요합니다. 코어와 코일을 냉각하기 위해 공기 대류에 의존하기 때문에 설치실에는 변압기에서 발생하는 열을 제거하기에 충분한 공기 흐름이 있어야 합니다. 제한된 공간에서는 과열을 방지하기 위해 배기 팬이나 AC 장치가 필요할 수 있습니다.
