Analisis Komprehensif Sistem Tahap Voltan: Kuasa 'Tangga' Dari Voltan Ultra Tinggi Kepada Voltan Rendah

Jika sistem kuasa moden disamakan dengan sistem peredaran manusia, maka paras voltan mewakili 'rangkaian saluran darah' yang menghubungkan pelbagai kawasan. Setelah dijana, tenaga elektrik tidak dihantar terus kepada pengguna akhir; sebaliknya, ia mengalami transformasi langkah naik, penghantaran jarak jauh dan transformasi langkah turun berbilang peringkat sebelum akhirnya ditukar kepada tahap voltan yang sesuai untuk peralatan industri, bangunan komersial dan kegunaan kediaman.

Daripada talian penghantaran voltan ultra tinggi yang merentangi jarak yang jauh dan kabel bandar bawah tanah yang menghubungkan taman perindustrian ke bekalan kuasa 220V di bangunan kediaman, keseluruhan sistem kuasa bergantung pada penyelarasan pelbagai tahap voltan untuk memastikan operasi yang selamat, cekap dan stabil.

Pada tahun 2025, skala talian penghantaran yang dinilai pada 220kV dan ke atas terus berkembang, manakala teknologi penghantaran arus terus ultra-tinggi voltan tinggi (UHVDC) ±1100kV China mengekalkan kedudukan utama globalnya. Di sebalik sistem infrastruktur kuasa besar ini terdapat hierarki tahap voltan yang matang dan mantap.

Bagi jurutera elektrik, profesional perolehan peralatan kuasa dan pengamal industri pengubah, memahami tahap voltan bukan sahaja penting untuk memahami struktur grid kuasa, tetapi juga secara langsung mempengaruhi pemilihan pengubah, konfigurasi peralatan dan reka bentuk projek.

Artikel ini akan menganalisis secara sistematik lima tahap voltan utama — voltan ultra tinggi, voltan lebih tinggi, voltan tinggi, voltan sederhana dan voltan rendah — daripada proses lengkap penjanaan kuasa, penghantaran, pengedaran dan penggunaan pengguna akhir, sambil menerangkan peralatan utama dan aplikasi praktikal yang dikaitkan dengan setiap tahap voltan.

I. Gambaran Keseluruhan Tahap Voltan: Hierarki Lima Peringkat Sistem Kuasa

Berdasarkan fungsi, mereka terutamanya dikategorikan kepada:

voltan ultra tinggi (UHV), voltan tambahan tinggi (EHV), voltan tinggi, voltan sederhana dan voltan rendah.

Tahap voltan yang berbeza mengendalikan tugas penghantaran dan pengagihan kuasa yang berbeza.

Reka bentuk tahap voltan mengikut prinsip asas:

Semakin lama jarak penghantaran, semakin tinggi voltan yang diperlukan; semakin pendek jarak, semakin rendah tahap voltan yang digunakan.

Sebabnya ialah:

Semasa penghantaran tenaga elektrik, kehilangan talian terutamanya disebabkan oleh arus elektrik.

Mengikut undang-undang Joule:

P = I⊃2;R

Apabila kuasa yang dihantar kekal malar, meningkatkan voltan membolehkan pengurangan arus penghantaran, dengan itu meminimumkan kehilangan talian.

oleh itu:

· Bahagian penjanaan → Injak naik · Penghantaran jarak jauh → UHV/EHV

· Kawasan bandar → Voltan Tinggi/Sederhana · Hujung pengguna → Voltan rendah

Ini ialah 'struktur voltan bertingkat' sistem kuasa moden.

II. Voltan Ultra Tinggi (UHV): 'Lebuh Raya' Penghantaran Kuasa

1. Tahap voltan:

AC: 1,000 kV dan ke atas; DC: ±800 kV dan ke atas.

Voltan ultra tinggi (UHV) kini merupakan salah satu teknologi penghantaran kuasa peringkat tertinggi di dunia, terutamanya digunakan untuk merapatkan jurang antara sumber tenaga dan pusat beban.

sumber tenaga negara saya tertumpu di kawasan barat, manakala pusat beban ekonomi tertumpu di kawasan pantai timur; oleh itu, teknologi UHV adalah penting untuk mencapai penghantaran kuasa berkapasiti tinggi, jarak jauh dan kehilangan rendah.

2.Ciri-ciri Penghantaran Kuasa UHV

① Kapasiti penghantaran yang tinggi

Satu litar projek penghantaran UHVDC (Ultra-High Voltage Direct Current) boleh menghantar berjuta-juta kilowatt kuasa.

Contohnya:

Projek ±1100 kV Changji–Guquan UHVDC: jarak penghantaran melebihi 3,000 kilometer; kapasiti penghantaran mencecah 12 juta kilowatt.

Ia berdiri sebagai salah satu projek UHVDC dunia dengan jarak penghantaran terpanjang dan kapasiti tertinggi.

② Kerugian penghantaran kuasa rendah

Berbanding dengan kaedah penghantaran kuasa konvensional, penghantaran UHV boleh mengurangkan kehilangan talian dengan ketara dan meningkatkan kecekapan penggunaan tenaga.

③ Sesuai untuk penyepaduan berskala besar tenaga baharu

Apabila skala pangkalan tenaga baharu—seperti angin dan kuasa solar—berkembang, teknologi UHV (Ultra-Tinggi Voltan) telah menjadi infrastruktur penting untuk penggunaan tenaga baharu merentas wilayah.

3. Peralatan UHV Teras: Transformer Penukar

Transformer penukar ialah komponen teras sistem penghantaran UHVDC (Ultra-High Voltage Direct Current).

Fungsi utama mereka termasuk meningkatkan voltan AC, memudahkan penukaran AC/DC bersama-sama dengan injap penukar, dan menyokong operasi penghantaran kuasa DC yang stabil.

Oleh kerana voltan operasinya yang sangat tinggi, pengubah penukar UHV dicirikan oleh:

Keperluan penebat ultra tinggi; reka bentuk berkapasiti tinggi; sistem penyejukan kompleks; keperluan kebolehpercayaan yang tinggi.

Satu unit boleh menimbang ratusan tan, mewakili contoh penting dalam sektor pembuatan peralatan kuasa.

III. Voltan Ultra Tinggi: 'Arteri Utama' Grid Kuasa Serantau

Penarafan voltan: AC 330 kV–750 kV; DC ±500 kV–±660 kV.

Sistem voltan tambahan tinggi (EHV) mengendalikan pertukaran kuasa antara grid kuasa serantau dan berfungsi sebagai koridor penting yang menghubungkan pangkalan tenaga berskala besar dengan pusat beban bandar.

Aplikasi biasa: Penghantaran kuasa dari pangkalan tenaga Barat Laut; penyambungan grid kuasa serantau; bekalan kuasa ke pangkalan industri berskala besar.

Peralatan Biasa: Pengubah Kuasa Besar

Dalam pencawang voltan lebih tinggi (EHV)—seperti yang beroperasi pada 750 kV atau 500 kV—pengubah kuasa melaksanakan fungsi penjelmaan voltan.

Sebagai contoh, selepas talian penghantaran 750 kV memasuki pencawang serantau, voltan mesti diturunkan oleh pengubah utama yang besar sebelum kuasa disalurkan ke grid 220 kV atau 110 kV.

Transformer EHV biasanya menampilkan kapasiti ultra-tinggi, tahap penebat tinggi, keupayaan tahan litar pintas yang teguh, dan hayat perkhidmatan yang panjang; kapasiti mereka selalunya mencapai beberapa ratus MVA.

IV. Voltan Tinggi: 'Arteri Utama' Bekalan Kuasa Bandar

Tahap voltan: 10 kV–220 kV

Tahap voltan tinggi ialah komponen penting dalam grid kuasa bandar dan sistem bekalan kuasa industri.

Tahap voltan yang berbeza mempunyai fungsi yang berbeza:

Kes Aplikasi Peralatan Voltan Tinggi

Mengambil taman perindustrian sebagai contoh:

Grid kuasa membekalkan kuasa 110 kV, yang diturunkan kepada 10 kV melalui pencawang 110 kV sebelum memasuki sistem pengagihan kuasa loji.

Peralatan utama termasuk: pengubah kuasa terendam minyak, pemasangan GIS (Gas-Insulated Switchgear) dan kabinet suis voltan tinggi.

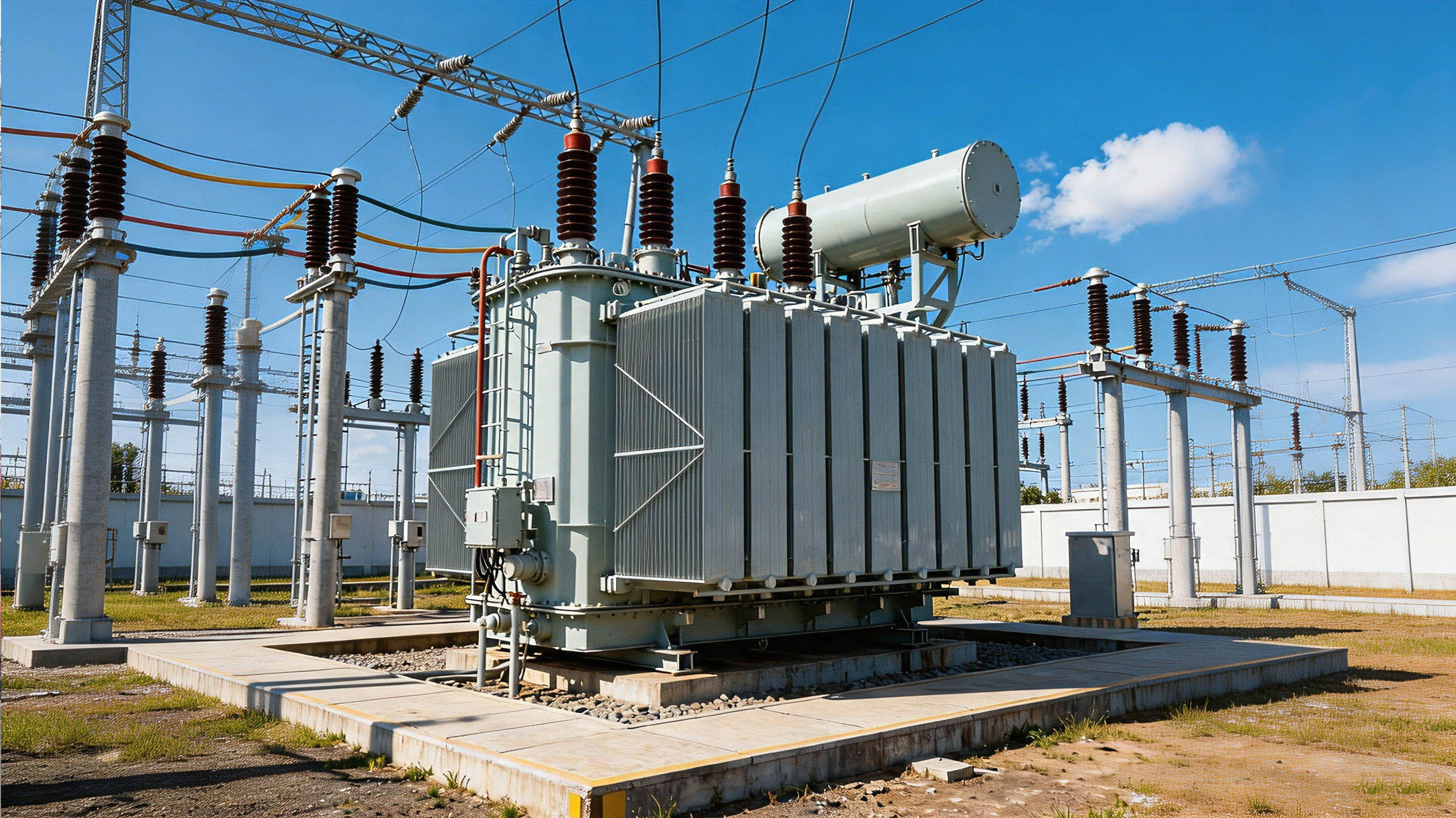

Aplikasi Transformer Kuasa Terendam Minyak

Transformer terendam minyak paling banyak digunakan dalam pencawang 110 kV dan 220 kV.

Parameter biasa:

Transformer yang direndam minyak menggunakan minyak penebat untuk penyejukan dan penebat, menawarkan keupayaan pelesapan haba yang kuat, julat kapasiti yang luas dan operasi yang stabil.

Ia digunakan secara meluas dalam kemudahan perindustrian, pencawang grid kuasa, dan projek tenaga baharu.

V. Voltan Sederhana: 'Lapisan Sambungan' Rangkaian Pengagihan

1.Penilaian voltan: 1 kV–10 kV

Voltan sederhana mewakili rangkaian pengedaran berskala besar yang paling hampir dengan pengguna akhir. Antara sistem pengagihan kuasa di kawasan bandar dan luar bandar negara saya, talian 10 kV adalah yang paling banyak digunakan.

Aliran kerja biasa:

pencawang 110kV

↓

talian pengedaran 10kV

↓

Pengubah agihan 10kV/0.4kV

↓

Pengguna akhir

2. Peralatan Teras: Transformer Agihan dan Pencawang jenis Kotak

Transformer Agihan

Kapasiti Biasa: 200 kVA; 400 kVA; 800 kVA; 1,000 kVA; 1,600 kVA

Aplikasi Utama: Bekalan kuasa kediaman; bangunan komersial; loji industri

Aplikasi Pencawang jenis kotak

3. Pencawang jenis kotak menyepadukan:

· suis voltan tinggi · transformer · kabinet agihan voltan rendah

ke dalam satu kandang.

4. Kelebihan:

① Pemasangan pantas

Kilang pasang siap untuk pemasangan terus di tapak.

② Jejak kecil.

Sesuai untuk kawasan yang mempunyai ruang bandar yang terhad.

③ Keupayaan perlindungan yang kuat.

④ Mampu beroperasi dalam persekitaran yang kompleks seperti suhu tinggi, kelembapan tinggi, semburan garam dan pasir/habuk.

VI. Voltan Rendah: 'Last Mile' di Hujung Pengguna

Tahap voltan: 220V dan 380V mewakili tahap voltan rendah untuk sambungan pengguna akhir.

Aplikasi utama termasuk:

220V

Digunakan untuk: lampu rumah dan peralatan rumah.

380V

Digunakan untuk: peralatan motor elektrik, jentera perindustrian, dan peralatan komersial.

Komponen utama sistem voltan rendah: kabinet pengedaran voltan rendah, kotak agihan, meter elektrik dan peranti pelindung.

Untuk persekitaran khusus seperti hospital, pusat data dan makmal, peralatan tambahan digunakan—seperti pengubah pengasingan dan sistem UPS—untuk memastikan kebolehpercayaan bekalan kuasa.

VII. Fungsi Transformer pada Tahap Voltan Berbeza

Transformer adalah penting kepada keseluruhan sistem kuasa dan berfungsi sebagai peralatan teras untuk transformasi voltan.

VIII. Prinsip Pemilihan Peralatan Berdasarkan Tahap Voltan

Dalam projek kejuruteraan sebenar, setelah tahap voltan telah ditentukan, adalah perlu untuk memilih peralatan yang sesuai.

Pertimbangan utama:

1. Kapasiti

Tentukan kapasiti pengubah berdasarkan pengiraan beban, termasuk: beban puncak, keperluan pengembangan masa hadapan dan permulaan arus masuk.

2. Keadaan persekitaran

Persekitaran yang berbeza memerlukan reka bentuk khusus:

Persekitaran standard: Transformer terendam minyak standard

Kawasan suhu tinggi: Pelesapan haba dipertingkatkan; reka bentuk derated

Persekitaran kelembapan tinggi: Salutan anti-karat; pembinaan tertutup

Kawasan gurun: Penarafan IP tinggi; reka bentuk kalis habuk

3. Jenis peralatan

Pilihan biasa:

IX. Ringkasan: Memahami tahap voltan bermakna memahami keseluruhan sistem kuasa.

Daripada talian penghantaran voltan ultra tinggi ke rangkaian pengedaran bandar dan akhirnya kepada penggunaan elektrik kediaman, tahap voltan membentuk rantaian penghantaran tenaga yang lengkap.

Tahap voltan yang berbeza melaksanakan fungsi yang berbeza:

Tahap voltan bukan sekadar klasifikasi berangka; ia mewakili seni bina sistem kuasa yang komprehensif yang dibangunkan melalui amalan kejuruteraan selama beberapa dekad.

Memahami sistem aras voltan bukan sahaja membantu jurutera elektrik memilih peralatan dengan betul tetapi juga membolehkan perusahaan mencapai konfigurasi transformer dan reka bentuk sistem yang lebih tepat dalam projek kuasa luar negara, pembinaan grid dan kemudahan sokongan industri.
