Eine umfassende Analyse von Spannungspegelsystemen: Die Leistungsleiter von Ultrahochspannung zu Niederspannung

Vergleicht man ein modernes Energiesystem mit dem menschlichen Kreislaufsystem, dann stellen Spannungspegel das „Netzwerk von Blutgefäßen“ dar , das verschiedene Regionen verbindet. Einmal erzeugte elektrische Energie wird nicht direkt an die Endverbraucher geliefert; Stattdessen durchläuft es eine Aufwärtstransformation, eine Fernübertragung und eine mehrstufige Abwärtstransformation, bevor es schließlich auf Spannungsniveaus umgewandelt wird, die für Industrieanlagen, Gewerbegebäude und Wohnzwecke geeignet sind.

Von Ultrahochspannungsübertragungsleitungen über große Entfernungen bis hin zu städtischen Erdkabeln, die Industrieparks mit der 220-V- Stromversorgung in Wohngebäuden verbinden – das gesamte Energiesystem ist auf die Koordination verschiedener Spannungsebenen angewiesen, um einen sicheren, effizienten und stabilen Betrieb zu gewährleisten.

Im Jahr 2025 nahm der Umfang der Übertragungsleitungen mit einer Nennspannung von 220 kV und mehr weiter zu, während Chinas ±1100 kV -Ultrahochspannungs-Gleichstrom-Übertragungstechnologie (UHGÜ) ihre weltweit führende Position behauptete. Hinter diesen riesigen Energieinfrastruktursystemen verbirgt sich eine ausgereifte und gut etablierte Spannungsebenenhierarchie.

Für Elektroingenieure, Fachleute für die Beschaffung von Energieausrüstung und Praktiker der Transformatorenindustrie ist das Verständnis der Spannungspegel nicht nur für das Verständnis der Struktur des Stromnetzes von entscheidender Bedeutung, sondern hat auch direkten Einfluss auf die Auswahl des Transformators, die Gerätekonfiguration und das Projektdesign.

In diesem Artikel werden die fünf Hauptspannungsebenen – Ultrahochspannung, Höchstspannung, Hochspannung, Mittelspannung und Niederspannung – aus dem gesamten Prozess der Stromerzeugung, -übertragung, -verteilung und des Endverbrauchs systematisch analysiert und gleichzeitig die wichtigsten Geräte und praktischen Anwendungen erläutert, die mit jeder Spannungsebene verbunden sind.

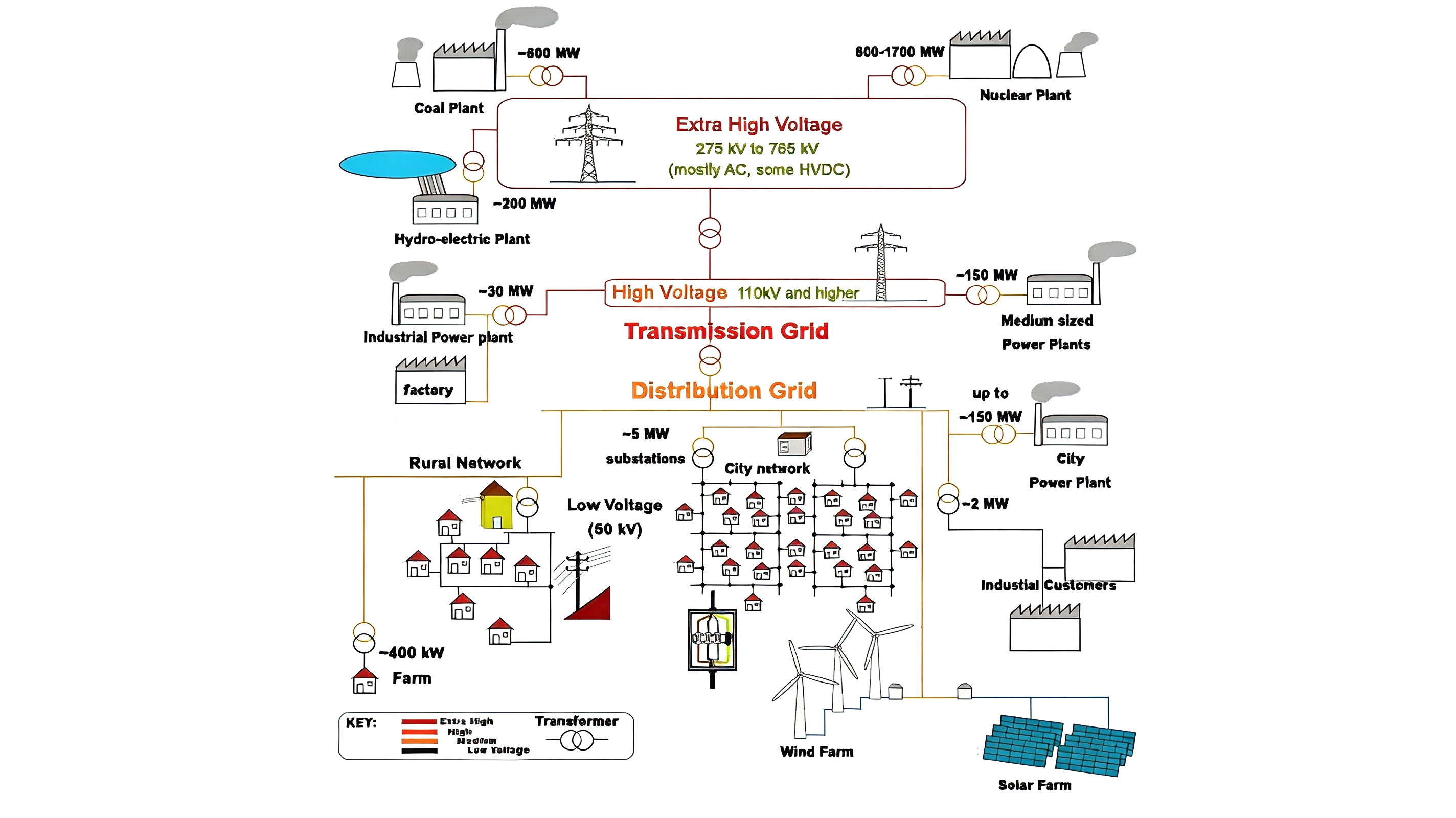

I. Überblick über die Spannungsebenen: Die fünfstufige Hierarchie des Energiesystems

Basierend auf ihrer Funktion werden sie hauptsächlich in folgende Kategorien eingeteilt:

Ultrahochspannung (UHV), Höchstspannung (EHV), Hochspannung, Mittelspannung und Niederspannung.

Unterschiedliche Spannungsebenen übernehmen unterschiedliche Energieübertragungs- und -verteilungsaufgaben.

Die Gestaltung von Spannungsebenen folgt einem Grundprinzip:

Je länger die Übertragungsdistanz, desto höher die erforderliche Spannung; Je kürzer der Abstand, desto niedriger ist der verwendete Spannungspegel.

Der Grund ist folgender:

Bei der Übertragung elektrischer Energie werden Leitungsverluste hauptsächlich durch den elektrischen Strom verursacht.

Nach dem Jouleschen Gesetz:

P = I⊃2;R

Bei konstanter übertragener Leistung ermöglicht eine Erhöhung der Spannung eine Reduzierung des Übertragungsstroms und damit eine Minimierung der Leitungsverluste.

daher:

· Erzeugungsseite → Step-up · Fernübertragung → UHV/EHV

· Städtische Gebiete → Hoch-/Mittelspannung · Benutzerseite → Niederspannung

Dies ist die „gestufte Spannungsstruktur“ moderner Energiesysteme.

II. Ultrahochspannung (UHV): Die „Autobahnen“ der Energieübertragung

1. Spannungspegel:

Wechselstrom: 1.000 kV und mehr; Gleichstrom: ±800 kV und mehr.

Ultrahochspannung (UHV) ist derzeit eine der weltweit anspruchsvollsten Energieübertragungstechnologien und wird hauptsächlich zur Überbrückung der Lücke zwischen Energieressourcen und Lastzentren eingesetzt.

Die Energieressourcen meines Landes konzentrieren sich auf die westlichen Regionen, während sich die Wirtschaftslastzentren auf die östlichen Küstengebiete konzentrieren. Daher ist die UHV-Technologie unerlässlich, um eine Stromübertragung mit hoher Kapazität, großer Entfernung und geringem Verlust zu erreichen.

2.Eigenschaften der UHV-Energieübertragung

① Hohe Übertragungskapazität

Ein einzelner Stromkreis eines UHGÜ-Übertragungsprojekts (Ultrahochspannungs-Gleichstromübertragung) kann Millionen Kilowatt Leistung übertragen.

Zum Beispiel:

Das ±1100-kV-UHGÜ-Projekt Changji–Guquan: Übertragungsentfernung übersteigt 3.000 Kilometer; Die Übertragungskapazität erreicht 12 Millionen Kilowatt.

Es gilt als eines der UHGÜ-Projekte weltweit mit der längsten Übertragungsentfernung und der höchsten Kapazität.

② Geringe Leistungsübertragungsverluste

Im Vergleich zu herkömmlichen Stromübertragungsmethoden kann die UHV-Übertragung Leitungsverluste erheblich reduzieren und die Energienutzungseffizienz verbessern.

③ Geeignet für die groß angelegte Integration neuer Energie

Mit der Ausweitung neuer Energiequellen wie Wind- und Solarenergie ist die UHV-Technologie (Ultrahochspannung) zu einer wichtigen Infrastruktur für den überregionalen Verbrauch neuer Energie geworden.

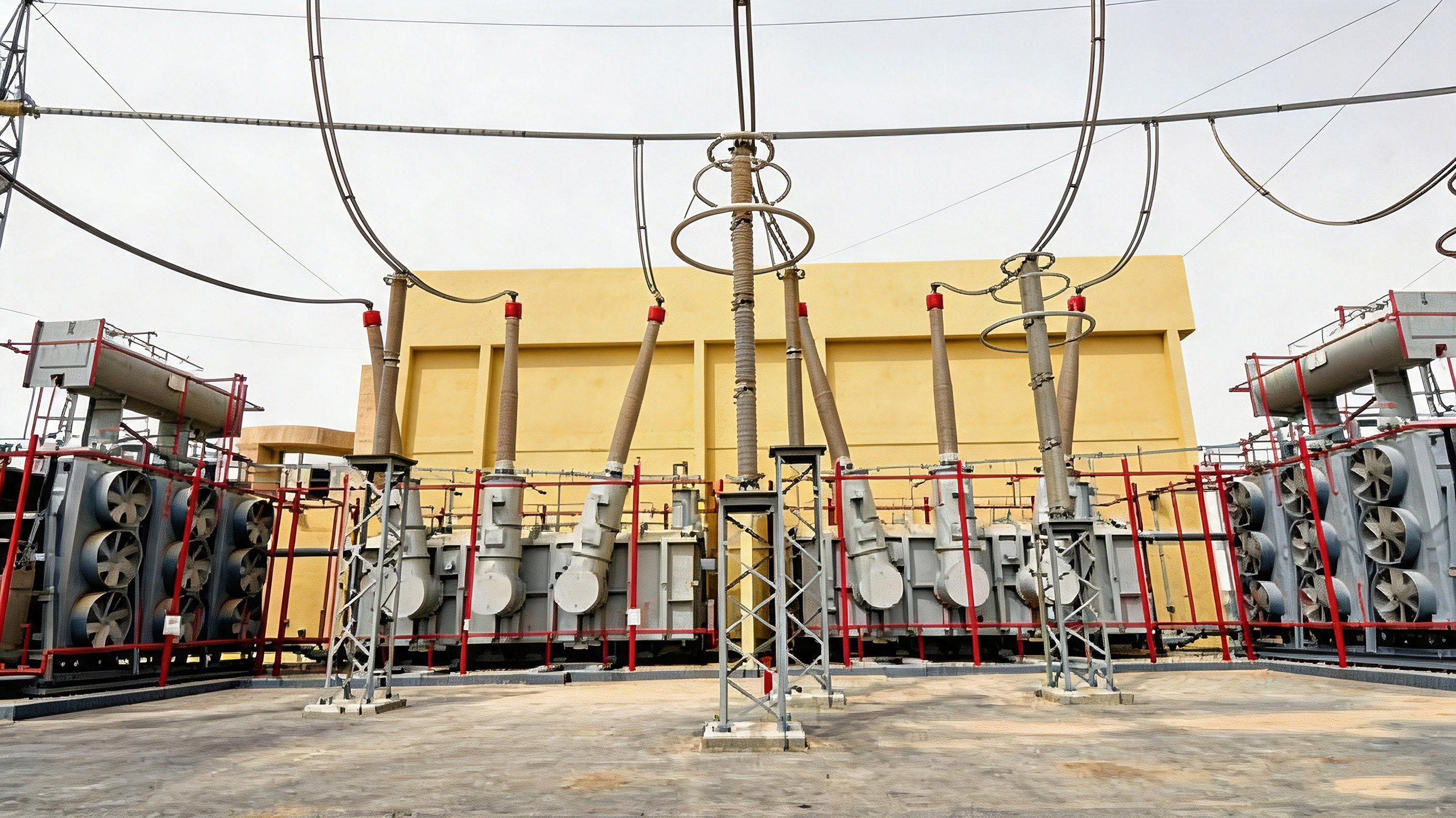

3. UHV-Kernausrüstung: Konvertertransformator

Stromrichtertransformatoren sind Kernkomponenten von UHGÜ-Übertragungssystemen (Ultrahochspannungs-Gleichstromübertragung).

Zu ihren Hauptaufgaben gehören die Erhöhung der Wechselspannung, die Erleichterung der Wechselstrom-/Gleichstromumwandlung in Verbindung mit Wandlerventilen und die Unterstützung des stabilen Betriebs der Gleichstromübertragung.

Aufgrund ihrer extrem hohen Betriebsspannungen zeichnen sich UHV-Wandlertransformatoren aus durch:

Extrem hohe Isolationsanforderungen; Hochleistungsdesign; komplexes Kühlsystem; hohe Anforderungen an die Zuverlässigkeit.

Eine einzelne Einheit kann Hunderte von Tonnen wiegen und stellt ein bedeutendes Beispiel im Bereich der Herstellung von Energieausrüstung dar.

III. Ultrahochspannung: Die „Hauptadern“ regionaler Stromnetze

Spannungswerte: AC 330 kV–750 kV; Gleichstrom ±500 kV–±660 kV.

Höchstspannungssysteme (EHV) übernehmen in erster Linie den Stromaustausch zwischen regionalen Stromnetzen und dienen als wichtige Korridore, die große Energiebasen mit städtischen Lastzentren verbinden.

Typische Anwendungen: Stromübertragung von Energiestützpunkten im Nordwesten; Zusammenschaltung regionaler Stromnetze; Stromversorgung großer Industriestandorte.

Typische Ausrüstung: Große Leistungstransformatoren

In Umspannwerken für Höchstspannung (EHV), die beispielsweise mit 750 kV oder 500 kV betrieben werden, übernehmen Leistungstransformatoren die Funktion der Spannungstransformation.

Nachdem beispielsweise eine 750-kV-Übertragungsleitung in ein regionales Umspannwerk mündet, muss die Spannung durch einen großen Haupttransformator herabgesetzt werden, bevor der Strom in das 220-kV- oder 110-kV-Netz eingespeist wird.

EHV-Transformatoren zeichnen sich typischerweise durch eine extrem hohe Kapazität, hohe Isolationswerte, eine robuste Kurzschlussfestigkeit und eine lange Lebensdauer aus; ihre Kapazität erreicht oft mehrere hundert MVA.

IV. Hochspannung: Die „Hauptadern“ der städtischen Stromversorgung

Spannungsebenen: 10 kV–220 kV

Hochspannungsebenen sind ein wesentlicher Bestandteil städtischer Stromnetze und industrieller Stromversorgungssysteme.

Unterschiedliche Spannungsniveaus erfüllen unterschiedliche Funktionen:

Anwendungsfälle für Hochspannungsgeräte

Am Beispiel eines Industrieparks:

Das Stromnetz liefert 110-kV-Strom, der über ein 110-kV-Umspannwerk auf 10 kV heruntertransformiert wird, bevor er in das Stromverteilungssystem des Kraftwerks eingespeist wird.

Zur Hauptausrüstung gehören: Öltransformatoren, GIS-Baugruppen (Gasisolierte Schaltanlagen) und Hochspannungsschaltschränke.

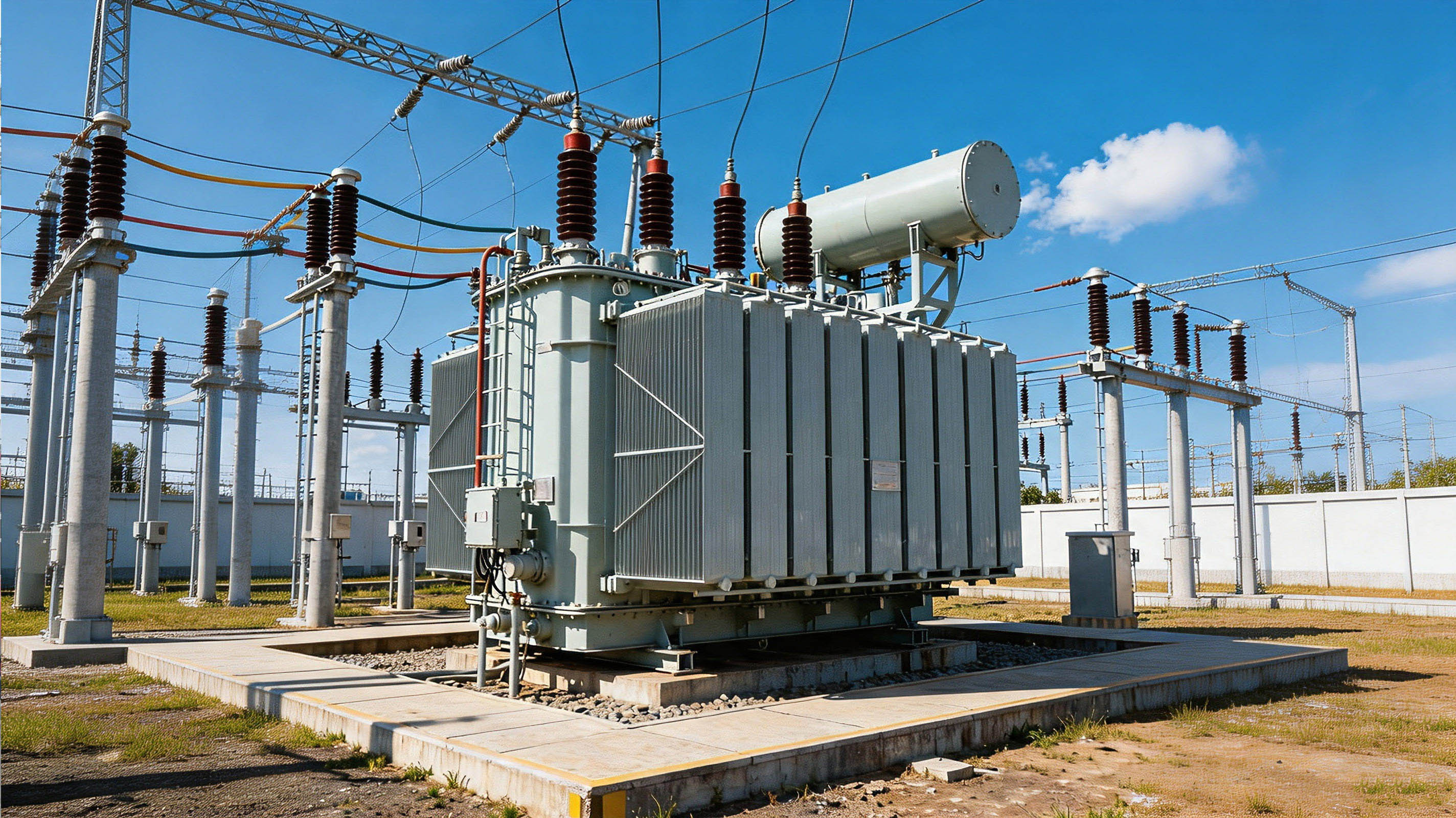

Anwendungen von Öl-Leistungstransformatoren

Öltransformatoren werden am häufigsten in 110-kV- und 220-kV-Umspannwerken eingesetzt.

Typische Parameter:

Öltransformatoren nutzen Isolieröl zur Kühlung und Isolierung und bieten eine starke Wärmeableitung, einen großen Kapazitätsbereich und einen stabilen Betrieb.

Sie werden häufig in Industrieanlagen, Umspannwerken und neuen Energieprojekten eingesetzt.

V. Mittelspannung: Die „Verbindungsschicht“ des Verteilungsnetzes

1. Nennspannung: 1 kV–10 kV

Mittelspannung stellt das große Verteilungsnetz dar, das dem Endverbraucher am nächsten liegt. Unter den Stromverteilungssystemen in den städtischen und ländlichen Gebieten meines Landes sind 10-kV-Leitungen die am weitesten verbreiteten.

Typischer Arbeitsablauf:

110-kV-Umspannwerk

↓

10-kV-Verteilungsleitung

↓

10-kV-/0,4-kV-Verteilungstransformator

↓

Endbenutzer

2. Kernausrüstung: Verteilungstransformatoren und Kastenumspannwerke

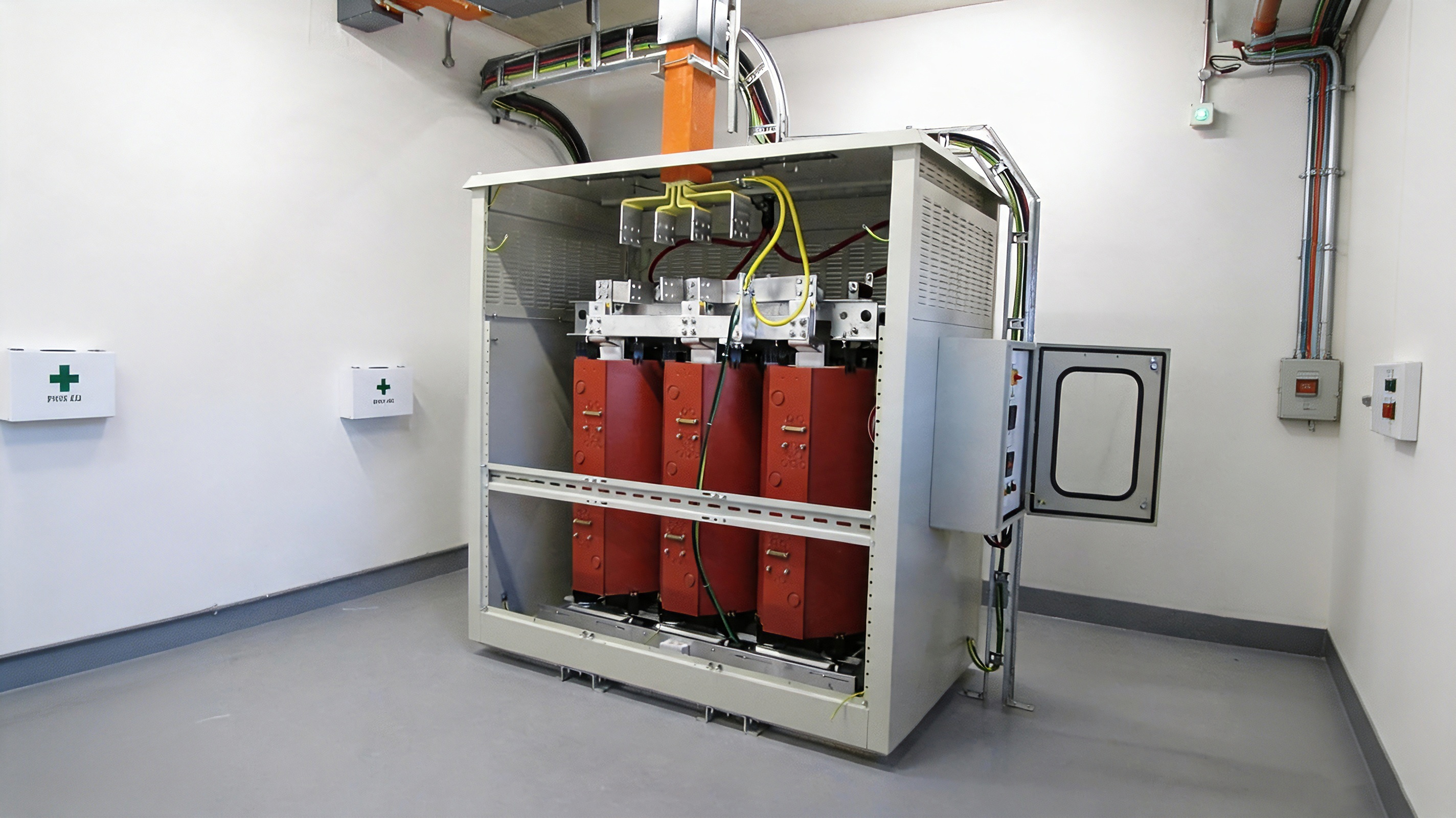

Verteilungstransformatoren

Gemeinsame Kapazitäten: 200 kVA; 400 kVA; 800 kVA; 1.000 kVA; 1.600 kVA

Hauptanwendungen: Stromversorgung für Privathaushalte; Gewerbebauten; Industrieanlagen

Anwendung für kastenförmige Umspannwerke

3. Eine kastenförmige Umspannstation integriert:

· Hochspannungsschaltanlagen · Transformatoren · Niederspannungsverteilerschränke

in einem einzigen Gehäuse.

4. Vorteile:

① Schnelle Installation

Werkseitig vorgefertigt für den direkten Einbau vor Ort.

② Geringer Platzbedarf.

Geeignet für Gebiete mit begrenztem Stadtraum.

③ Starke Schutzfähigkeit.

④ Kann in komplexen Umgebungen wie hohen Temperaturen, hoher Luftfeuchtigkeit, Salznebel und Sand/Staub betrieben werden.

VI. Niederspannung: Die „letzte Meile“ auf der Benutzerseite

Spannungsebenen: 220 V und 380 V stellen die Niederspannungsebenen für Endverbraucheranschlüsse dar.

Zu den wichtigsten Anwendungen gehören:

220V

Verwendet für: Haushaltsbeleuchtung und Haushaltsgeräte.

380V

Verwendet für: Elektromotorausrüstung, Industriemaschinen und kommerzielle Ausrüstung.

Hauptkomponenten von Niederspannungsanlagen: Niederspannungsverteilerschränke, Verteilerkästen, Stromzähler und Schutzgeräte.

In speziellen Umgebungen wie Krankenhäusern, Rechenzentren und Labors werden zusätzliche Geräte wie Trenntransformatoren und USV-Systeme eingesetzt, um die Zuverlässigkeit der Stromversorgung sicherzustellen.

VII. Funktionen von Transformatoren auf verschiedenen Spannungsebenen

Transformatoren sind integraler Bestandteil des gesamten Stromnetzes und dienen als Kernausrüstung für die Spannungsumwandlung.

VIII. Grundsätze für die Geräteauswahl basierend auf Spannungspegeln

Bei tatsächlichen Ingenieurprojekten ist es nach der Festlegung des Spannungsniveaus erforderlich, geeignete Geräte auszuwählen.

Wichtige Überlegungen:

1. Kapazität

Bestimmen Sie die Transformatorkapazität anhand von Lastberechnungen, einschließlich: Spitzenlast, zukünftiger Erweiterungsbedarf und Anlaufstrom.

2. Umgebungsbedingungen

Unterschiedliche Umgebungen erfordern spezifische Designs:

Standardumgebungen: Standard-Öltransformatoren

Hochtemperaturbereiche: Verbesserte Wärmeableitung; herabgesetztes Design

Umgebungen mit hoher Luftfeuchtigkeit: Korrosionsschutzbeschichtungen; versiegelte Konstruktion

Wüstenregionen: Hohe IP-Bewertung; staubdichtes Design

3. Gerätetyp

Häufige Optionen:

IX. Zusammenfassung: Spannungsniveaus zu verstehen bedeutet, das gesamte Energiesystem zu verstehen.

Von Höchstspannungsleitungen über städtische Verteilungsnetze bis hin zum Stromverbrauch in Privathaushalten bilden Spannungsebenen eine vollständige Energieübertragungskette.

Unterschiedliche Spannungsniveaus erfüllen unterschiedliche Funktionen:

Spannungsniveaus sind nicht einfach numerische Klassifizierungen; Sie stellen eine umfassende Energiesystemarchitektur dar, die in jahrzehntelanger Ingenieurspraxis entwickelt wurde.

Das Verständnis des Spannungsebenensystems hilft Elektroingenieuren nicht nur bei der richtigen Auswahl von Geräten, sondern ermöglicht Unternehmen auch eine genauere Transformatorkonfiguration und Systemauslegung bei Energieprojekten in Übersee, beim Netzbau und bei industriellen Unterstützungsanlagen.
