Saya seorang jurutera daripada pasukan reka bentuk pengubah di Zisheng Electric , dengan pengalaman jangka panjang dalam reka bentuk dan sokongan teknikal pengubah kuasa di bawah keadaan persekitaran yang istimewa.

Dalam beberapa tahun kebelakangan ini, saya telah menyaksikan pertumbuhan pesat projek tenaga boleh diperbaharui di negara Timur Tengah seperti Arab Saudi dan Emiriah Arab Bersatu . berskala besar suria , Kuasa angin , dan projek penyimpanan tenaga sedang dibangunkan satu demi satu, dan keperluan untuk peralatan pengedaran voltan sederhana terus meningkat.

Dalam projek tenaga boleh diperbaharui ini , , pengubah kuasa 33kV memainkan peranan penting. Mereka bertanggungjawab untuk pengumpulan kuasa dan sambungan grid langkah. Jika pengubah tidak dapat beroperasi dengan pasti, kebolehpercayaan loji kuasa keseluruhan dan kecekapan sambungan grid akan terjejas secara langsung.

01. Tenaga Boleh Diperbaharui Berkembang Pantas di Timur Tengah

Dengan transformasi struktur tenaga, Arab Saudi, UAE dan negara-negara Teluk yang lain terus mempercepatkan pembangunan infrastruktur tenaga boleh diperbaharui.

Mengambil contoh Arab Saudi Wawasan 2030 , tenaga boleh diperbaharui telah menjadi bahagian penting dalam strategi tenaga masa depan negara, dengan projek tenaga solar dan angin berskala besar dilaksanakan secara berterusan.

Projek ini biasanya menampilkan:

• Kapasiti terpasang yang besar

• Persekitaran operasi yang kompleks

• Keperluan sambungan grid tinggi

Akibatnya, mereka meletakkan permintaan yang lebih tinggi pada sistem pengumpul voltan sederhana dan peralatan peningkatan.

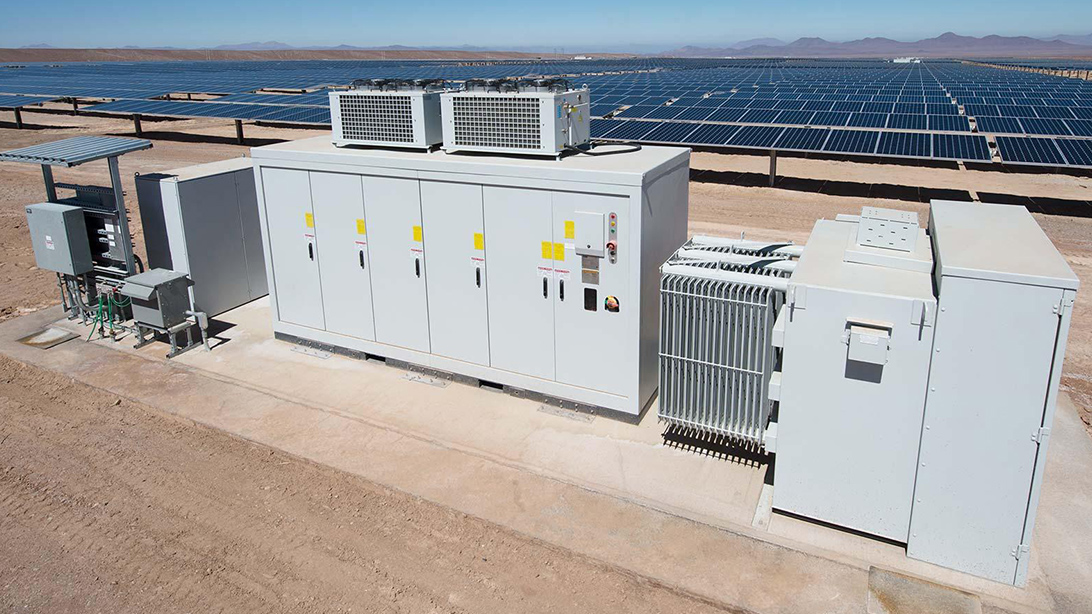

Dalam loji tenaga boleh diperbaharui, sistem pengumpul 33kV dan pengubah sokongan bertanggungjawab untuk pengumpulan kuasa dan peningkatan voltan. Ia adalah peralatan utama untuk menyalurkan tenaga elektrik yang dijana dan menyambungkan loji ke grid, memastikan operasi projek yang stabil.

Ia terletak betul-betul pada titik keseimbangan yang praktikal — mengekalkan kehilangan penghantaran di bawah kawalan sambil mengelakkan kos dan kerumitan yang lebih tinggi yang dikaitkan dengan peralatan voltan lebih tinggi.

02. Aplikasi Praktikal dalam Projek Berbeza

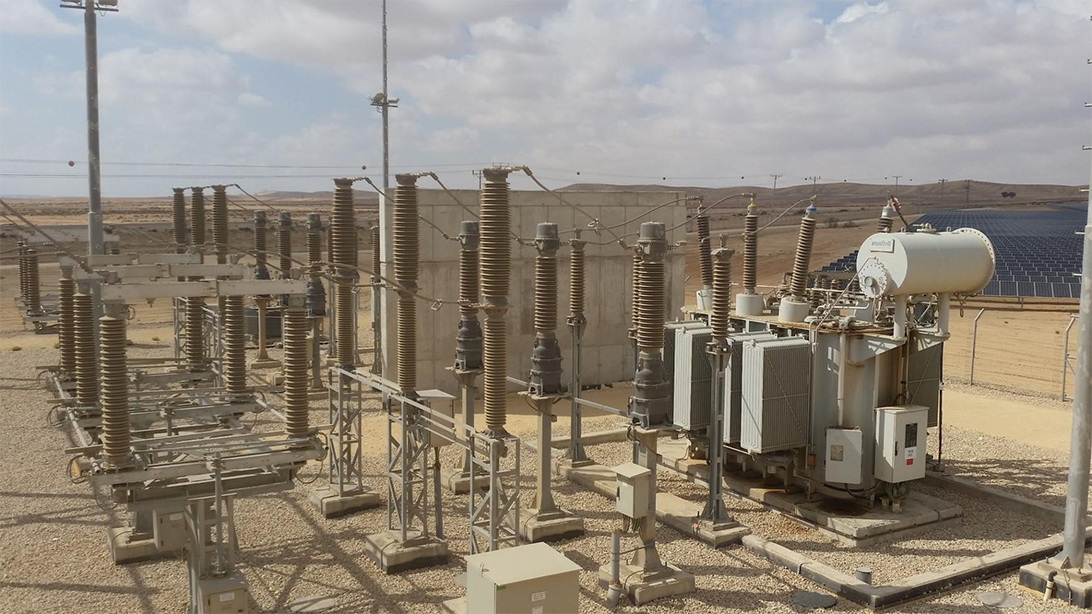

Pemilihan Transformer 33kV untuk Projek Tenaga Boleh Diperbaharui Timur Tengah

Diwakili oleh loji janakuasa tenaga boleh diperbaharui berskala besar seperti Dubai MBR Solar Park, projek berskala utiliti boleh diperbaharui di UAE biasanya menggunakan aras voltan 33kV untuk sistem pengumpul voltan sederhana. Kuasa DC 1500V dari bahagian PV ditukar kepada AC voltan rendah melalui penyongsang, kemudian ditingkatkan sehingga 33kV oleh pengubah naik medan. Kuasa dikumpul melalui rangkaian pengumpul 33kV ke pencawang, dan kemudian ditingkatkan sehingga 132kV/220kV melalui pengubah utama sebelum disambungkan ke grid awam.

Sistem 33kV Saudi tidak mempunyai titik neutral semula jadi . Ia mesti bergantung pada pengubah pembumian untuk mencipta titik neutral, dan kemudian menyambung perintang pembumian neutral untuk mencapai pembumian rintangan. Titik neutral pengubah tidak boleh dibumikan secara langsung.

Projek kuasa angin mengikut pendekatan yang sama. Ladang angin Al Ghat 600MW di Arab Saudi , yang terdiri daripada 80 turbin angin berkadar 7.7MW setiap satu, dilengkapi dengan pencawang 33/132kV . Kuasa yang dijana oleh turbin angin mula-mula dikumpulkan pada 33kV dan kemudian ditingkatkan dan dihantar ke grid.

Memilih transformer bukan hanya soal memilih berdasarkan kapasiti terpasang. Voltan keluaran penyongsang, reka bentuk sistem pemungut, keperluan sambungan grid, jarak penghantaran, dan rancangan pengembangan masa depan semuanya perlu dipertimbangkan bersama.

Sebagai contoh, dalam berskala besar loji janakuasa solar , jika talian pengumpul adalah panjang, sedikit meningkatkan tahap sistem voltan sederhana boleh mengurangkan kehilangan talian dengan ketara. Projek penyimpanan tenaga adalah berbeza, memerlukan perhatian khusus kepada aliran kuasa dua arah dan kesan kitaran pengecasan dan nyahcas yang kerap terhadap kebolehpercayaan peralatan.

03. Bagaimana Memilih Projek Berbeza? Jadual Menjadikannya Jelas

Pelbagai jenis projek tenaga boleh diperbaharui mempunyai keperluan berbeza untuk kapasiti pengubah, tahap voltan dan kaedah penyejukan. Jadual berikut menyediakan rujukan konfigurasi biasa.

Jadual 1: Rujukan Pemilihan Pengubah Biasa untuk Projek Tenaga Boleh Diperbaharui 33kV

Sudah tentu, ini hanyalah konfigurasi biasa. Reka bentuk sebenar juga mesti mempertimbangkan voltan sambungan grid , ciri-ciri beban , dan impedans litar pintas . Apabila pemilihan tidak pasti, perundingan dengan pasukan teknikal kami sentiasa tersedia tanpa sebarang kos.

Pada hakikatnya, pemadanan kapasiti hanyalah langkah pertama. Semasa peringkat penilaian teknikal, banyak kontraktor EPC memberi perhatian yang lebih terperinci kepada butiran seperti kehilangan pengubah , impedans litar pintas , tahap bunyi dan kemudahan penyelenggaraan.

Ciri biasa projek tenaga boleh diperbaharui Timur Tengah ialah peralatan mesti beroperasi secara berterusan di bawah keadaan suhu tinggi . Oleh itu, margin haba yang mencukupi mesti dipertimbangkan semasa peringkat reka bentuk untuk memastikan operasi yang stabil semasa pemuatan musim panas puncak.

04. Transformer yang Digunakan dalam Persekitaran Gurun Sangat Berbeza

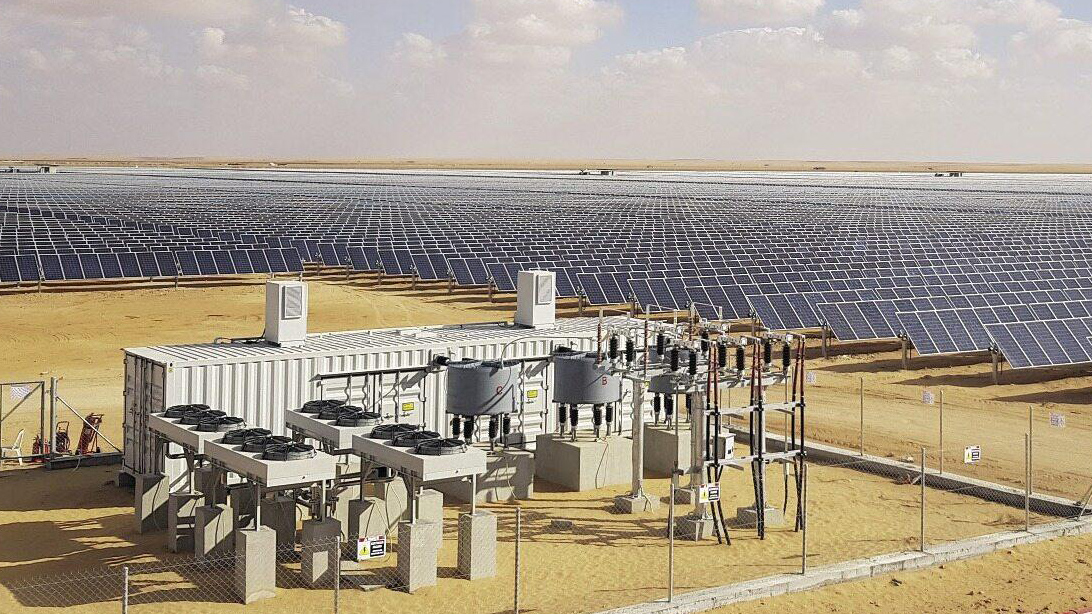

Perbezaan paling ketara antara projek tenaga boleh diperbaharui Timur Tengah dan projek di kawasan lain ialah persekitaran semula jadi yang keras: kawasan pedalaman boleh mengalami suhu permukaan mencecah 55°C pada musim panas, bersama-sama dengan pengumpulan pasir dan habuk yang teruk; kawasan pantai menghadapi cabaran tambahan daripada kakisan semburan garam yang kuat.

Transformer yang direka bentuk mengikut persekitaran rujukan 40°C konvensional IEC 60076 mungkin mengalami isu seperti kenaikan suhu sebenar melebihi had, penuaan penebat dipercepatkan, penyumbatan radiator dan kakisan komponen logam apabila dikendalikan secara langsung dalam keadaan ini. Ini boleh meningkatkan kekerapan penyelenggaraan dengan ketara.

Oleh itu, peralatan mesti menjalani reka bentuk penyesuaian tropika yang lengkap. Berdasarkan keperluan IEC 60076, pengiraan kenaikan suhu hendaklah dijalankan mengikut suhu ambien maksimum sebenar projek (55°C di Arab Saudi dan 50°C di UAE), sambil mempertimbangkan kerugian tambahan yang disebabkan oleh harmonik tenaga boleh diperbaharui.

Sistem penyejukan hibrid ONAN/ONAF pintar boleh diguna pakai untuk memastikan operasi beban penuh berterusan di bawah keadaan suhu tinggi yang melampau pada tengah hari.

Untuk projek pantai, unit lengkap hendaklah mengikut sistem salutan anti-karat tugas berat ISO 12944 C5-M untuk menahan semburan garam, sinaran ultraungu dan hakisan pasir.

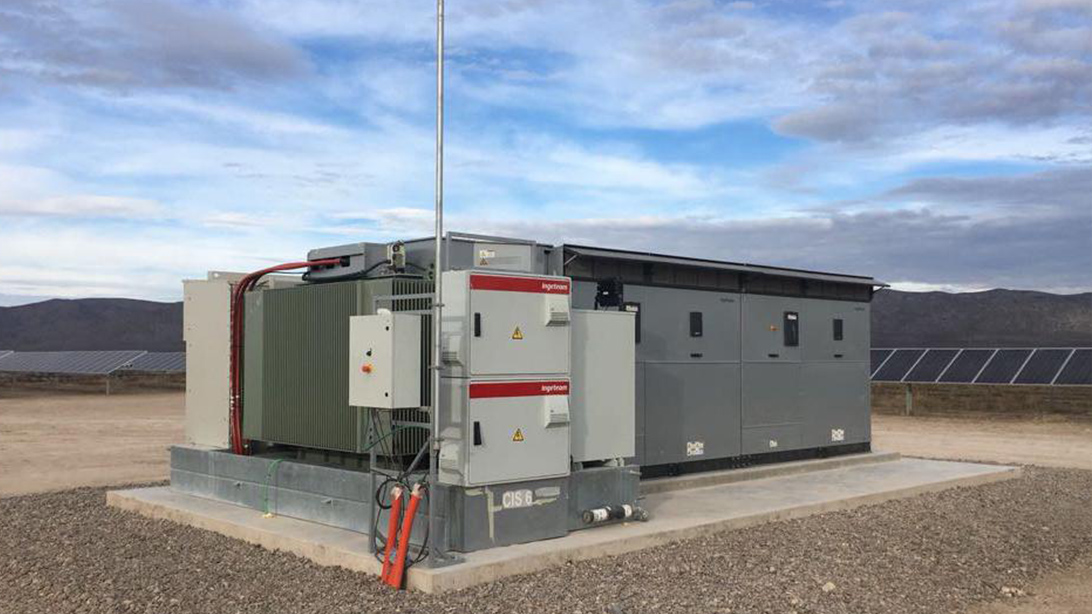

Penyelesaian peralatan kontena ( E-house ) digunakan secara meluas. Sistem ini boleh disepadukan sepenuhnya dan diuji di kilang, mengurangkan beban kerja di tapak. Penutup menyediakan perlindungan peringkat tinggi terhadap habuk dan kabus garam. Walau bagaimanapun, kenaikan suhu tambahan yang disebabkan oleh pengumpulan haba di dalam kepungan mesti dinilai semasa peringkat reka bentuk.

Jadual 2: Pertimbangan Reka Bentuk Utama untuk Transformer 33kV dalam Projek Tenaga Boleh Diperbaharui Timur Tengah

Dari perspektif reka bentuk kejuruteraan, untuk projek Timur Tengah, , had kenaikan suhu dan tahap perlindungan adalah dua sempadan mutlak yang tidak boleh dikompromi.

menyediakan Piawaian IEC keperluan minimum, bukan sasaran akhir. Apabila suhu meningkat sebanyak 6–8°C, hayat penebat boleh dikurangkan separuh. Ini bukan keterlaluan, tetapi hubungan fizikal yang terbukti.

Dalam projek kami di Dubai MBR Solar Park dan beberapa projek Arab Saudi , kami sentiasa mengikuti pendekatan reka bentuk ini dan peralatan telah beroperasi dengan pasti.

05. Apakah Cabaran Sebenar di Timur Tengah?

Cabaran terbesar projek tenaga boleh diperbaharui Timur Tengah bukan sekadar suhu tinggi, tetapi sama ada peralatan boleh menahan operasi jangka panjang di bawah keadaan persekitaran yang kompleks. Di negara seperti Arab Saudi dan UAE , loji tenaga suria dan ladang angin biasanya dibina di kawasan terbuka, di mana peralatan terdedah kepada suhu tinggi , pasir dan habuk , dan di kawasan pantai, semburan garam sepanjang tahun.

Cabaran sebenar untuk transformer 33kV bukanlah tahap voltan itu sendiri, tetapi kebolehpercayaan jangka panjang di bawah keadaan persekitaran yang melampau.

Transformer diperlukan dengan reka bentuk konvensional mungkin berfungsi dengan baik dalam keadaan operasi biasa, tetapi di Timur Tengah , setiap aspek perlu dinilai semula — cara mengawal kenaikan suhu , kaedah penyejukan yang mana untuk digunakan, tahap perlindungan yang dan sama ada sistem penebat perlu ditingkatkan. Setiap faktor memerlukan pengiraan kejuruteraan terperinci.

Apabila suhu ambien meningkat, kecekapan pelesapan haba secara semula jadi berkurangan. Semasa operasi beban tinggi jangka panjang, suhu dalaman meningkat dan kadar penuaan bahan penebat mempercepatkan dengan ketara. Oleh itu, reka bentuk pengubah untuk projek Timur Tengah mesti termasuk margin terma yang mencukupi , yang merupakan keperluan asas.

Untuk sistem penyejukan , transformer berkapasiti kecil dan sederhana biasanya menggunakan peredaran minyak asli ONAN , manakala transformer tenggelam minyak besar yang digunakan dalam projek tenaga boleh diperbaharui utama biasanya menggunakan penyejukan udara paksa ONAF untuk prestasi pelesapan haba yang lebih kuat.

Reka bentuk perlindungan juga tidak boleh diabaikan. Pasir dan habuk boleh menyekat radiator, manakala semburan garam boleh menghakis komponen logam. Untuk yang dipasang di luar transformer 33kV , perlindungan kepungan, rawatan anti-karat dan reka bentuk pengedap mesti diperkukuh khas dan bukannya hanya menggunakan konfigurasi produk standard.

Berdasarkan pengalaman projek kami sendiri, sama ada transformer boleh beroperasi dengan andal selama lebih daripada 20 tahun bergantung pada sama ada keadaan persekitaran tempatan telah dipertimbangkan sepenuhnya semasa peringkat reka bentuk. Walaupun dengan bahan berkualiti tinggi, jika reka bentuk tidak mengambil kira persekitaran sebenar, prestasi masih akan terjejas.

06. Reka Bentuk dan Pembuatan Adalah Kedua-duanya Penting

Projek tenaga boleh diperbaharui terkenal dengan keperluan ketatnya terhadap kebolehpercayaan peralatan. Sama ada kuasa suria atau kuasa angin , pengubah memainkan peranan penting dalam penukaran kuasa dan sistem pengumpulan. Sebaik sahaja transformer gagal, bukan sahaja kos penyelenggaraan meningkat, malah keseluruhan hasil pengeluaran tenaga loji janakuasa juga boleh terjejas.

Oleh itu, proses pembuatan dan ujian kilang adalah amat penting. Tanpa kawalan yang kuat ke atas kedua-dua aspek ini, walaupun reka bentuk terbaik hanya kekal sebagai konsep di atas kertas.

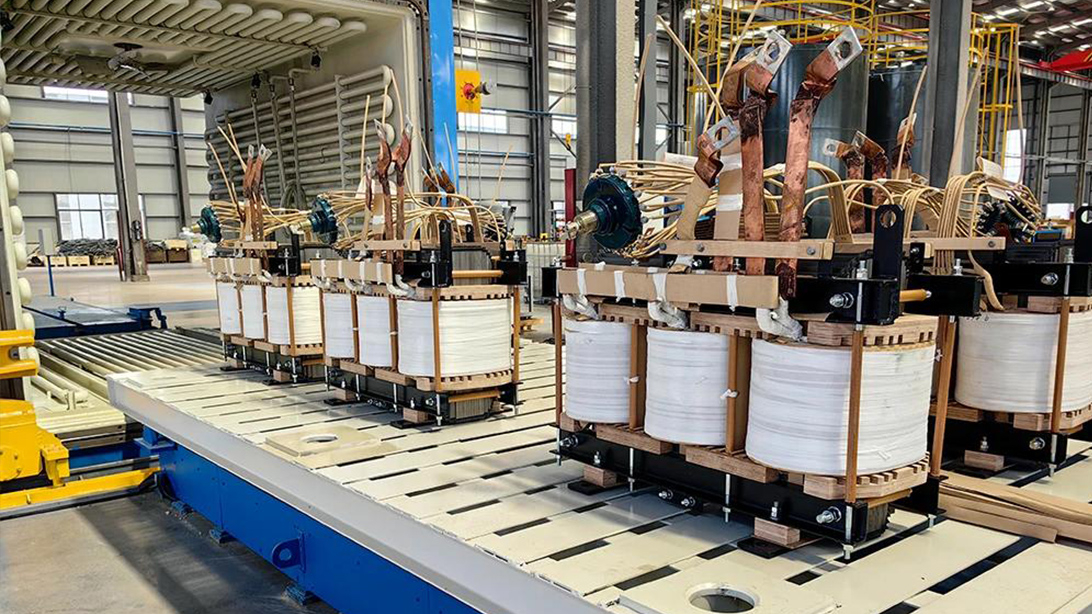

yang boleh dipercayai Pengubah kuasa 33kV memerlukan kawalan yang ketat sepanjang keseluruhan proses pembuatan, termasuk pemprosesan teras, pengeluaran penggulungan, rawatan penebat, pemasangan dan pemeriksaan.

Semasa pengeluaran sebenar, daya pengapit belitan, ketepatan pemasangan teras, dan teknologi pemprosesan penebat semuanya secara langsung menjejaskan kestabilan operasi jangka panjang peralatan. Setiap langkah penting.

Proses pembuatan teras secara langsung mempengaruhi kehilangan tanpa beban dan kecekapan operasi. Reka bentuk dan kualiti pembuatan belitan menentukan kekuatan mekanikal dan keupayaan tahan litar pintas . Kualiti rawatan penebat secara langsung mempengaruhi hayat perkhidmatan pengubah.

Sebelum penghantaran, satu set lengkap ujian transformer adalah penting, termasuk:

• Ujian rintangan belitan

• Ujian nisbah giliran

• Ujian rintangan penebat

• Ujian kehilangan tanpa beban

• Ujian kehilangan beban

• Kekerapan kuasa menahan ujian voltan

• Ujian voltan teraruh

Untuk berskala besar projek tenaga boleh diperbaharui , mengikut keperluan kontraktor dan pemilik EPC , ujian tambahan biasanya diperlukan, termasuk ujian kenaikan suhu , ujian nyahcas separa , dan kadangkala pemeriksaan pihak ketiga.

Pada pendapat saya, ujian bukan sahaja tentang menyediakan laporan yang berkualiti. Lebih penting lagi, ia membantu mengenal pasti masalah yang berpotensi semasa peringkat kilang dan bukannya menemuinya selepas pemasangan di tapak.

Projek tenaga boleh diperbaharui biasanya mempunyai jadual pembinaan yang ketat dan keadaan tapak yang kompleks. Selepas peralatan tiba, pemasangan, pentauliahan dan sambungan grid perlu diselesaikan secepat mungkin. Lebih lengkap peralatan disahkan di kilang, lebih rendah risiko semasa pentauliahan di tapak.

Inilah sebabnya mengapa semakin banyak syarikat EPC antarabangsa tidak hanya menumpukan pada harga apabila memilih pembekal transformer . Mereka memberi lebih perhatian kepada keupayaan pembuatan , sistem kawalan kualiti , dan sama ada pembekal mempunyai pengalaman dengan projek yang serupa.

07. Apa yang Boleh Diberikan oleh Zisheng Electric?

Selepas bertahun-tahun pembangunan dalam industri tenaga boleh diperbaharui, jangkaan pelanggan telah lama melampaui sekadar 'membeli pengubah '. Sebuah loji tenaga suria mungkin memerlukan penyelesaian lengkap termasuk 33kV pengubah injak , pengubah suria gelincir , dan pengedaran voltan sederhana . peralatan tenaga angin dan tenaga Projek storan perlu mengambil kira sistem pengumpul , keperluan sambungan grid , dan kebolehpercayaan operasi jangka panjang. Keseluruhan penyelesaian perlu bekerjasama.

Untuk memenuhi keperluan projek tenaga boleh baharu yang berbeza, Zisheng Electric menyediakan transformer terendam minyak, alatubah pencawang, transformer yang dipasang pada pad, transformer yang dipasang pada tiang, transformer jenis kering , dan peralatan pengagihan kuasa lain . peralatan . Syarikat itu memiliki 22 paten model utiliti dan 3 hak cipta perisian , telah lulus pensijilan sistem pengurusan kualiti ISO9001 , dan mematuhi piawaian IEC yang berkaitan.

Untuk pasaran tenaga boleh diperbaharui Timur Tengah , kami memberi tumpuan kepada keperluan projek dan persekitaran operasi sebenar — termasuk cara menangani bersuhu tinggi , pasir dan habuk , dan keadaan semburan garam , cara mengoptimumkan reka bentuk produk dan cara mengeluarkan dan menguji peralatan mengikut keperluan IEC 60076 . Ini adalah kawasan di mana kami telah membangunkan amalan kejuruteraan matang.

Jika anda mempunyai tertentu projek Timur Tengah yang memerlukan pengesyoran pemilihan peralatan, parameter teknikal atau sokongan dokumen tender, hanya berikan butiran projek (lokasi, kapasiti, paras voltan, persekitaran pemasangan dan keperluan khas). Pasukan teknikal kami akan memberikan respons awal dalam masa 24 jam.

Transformer bukanlah peralatan terpencil. Ia adalah bahagian penting dalam operasi selamat seluruh loji kuasa. Reka bentuk yang boleh dipercayai, proses pembuatan yang ketat dan ujian komprehensif bersama-sama menentukan prestasi dan hayat perkhidmatan transformer dalam beberapa dekad akan datang.

Zisheng Electric berharap dapat bekerjasama dengan lebih banyak suria Timur Tengah , tenaga angin , dan projek kuasa industri, menyediakan pelanggan dengan penyelesaian pengubah 33kV yang boleh dipercayai.
