Für große Industrieanlagen sind Transformatoren nicht nur Stromverteilungsgeräte, sondern unverzichtbare Grundausrüstung, die den kontinuierlichen Produktionsbetrieb gewährleistet. Wenn die Stromversorgungskapazität nicht ausreicht oder ein Geräteausfall auftritt, sind die verursachten Produktionsverluste in der Regel viel höher als die Anschaffungskosten der Geräte. Mit der kontinuierlichen Verbesserung des industriellen Automatisierungsgrades hat die Dichte der Produktionsanlagen zugenommen und die Kapazität der einzelnen Anlagen ist weiter gestiegen. Herkömmliche Verteilungstransformatoren mit kleiner Leistung können die Lastanforderungen nicht mehr erfüllen, wenn mehrere große Geräte gleichzeitig betrieben werden. Die durch Produktionsunterbrechungen aufgrund von Stromausfällen verursachten Verluste übersteigen häufig den Wert der Ausrüstung selbst, und dieser Faktor muss bei der Gestaltung der Stromverteilung für Industrieprojekte vollständig berücksichtigt werden.

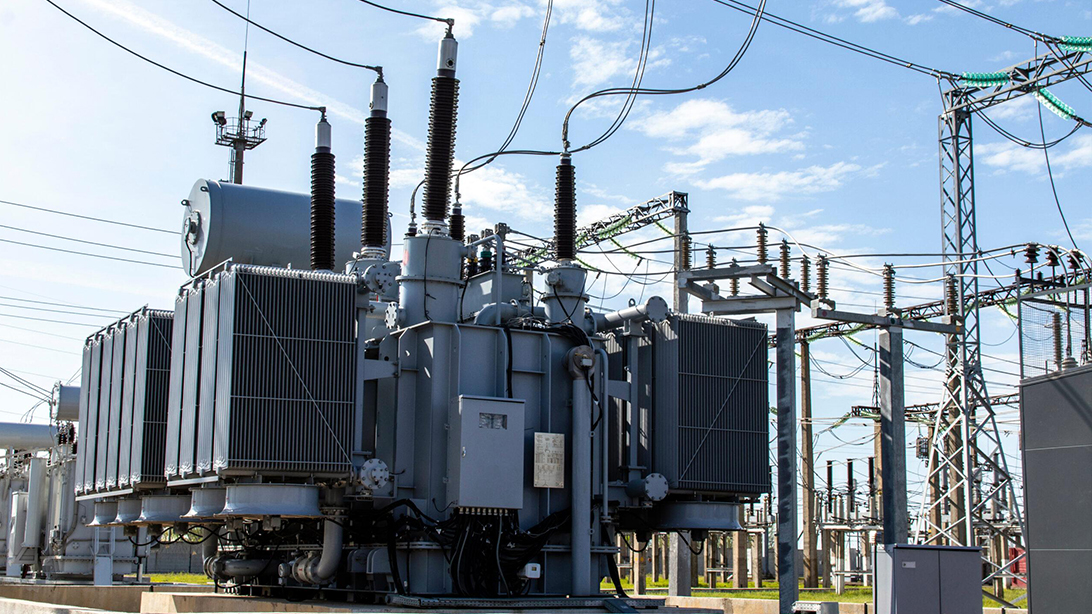

2500-kVA-Transformatoren , eine gängige Spezifikation für Verteilungstransformatoren mittlerer und großer Kapazität, werden häufig in Industrieprojekten eingesetzt. Zu ihren Vorteilen gehören eine geeignete Stromversorgungskapazität, eine hohe Betriebseffizienz und ein gewisser Erweiterungsspielraum. Sie können den zentralisierten Stromversorgungsbedarf mittelgroßer Industrieanlagen effektiv decken und gleichzeitig die Anzahl der Transformatoreinheiten reduzieren und die Stromverteilungsstruktur der Anlage optimieren.
Bei EPC-Projekten müssen bei der Auswahl von 2500-kVA-Transformatoren die örtlichen Netzbedingungen, Umgebungsbedingungen und Lasteigenschaften umfassend berücksichtigt werden. Zisheng Electric ist auf die Forschung, Entwicklung und Herstellung von spezialisiert Öltransformatoren, Trockentransformatoren , Transformatoren aus amorphen Legierungen und zugehörige Leistungsgeräte. Produkte können nach internationalen Standards wie IEC 60076 und GOST individuell angepasst und hergestellt werden. Die Produkte werden in Märkte wie den Nahen Osten, Südamerika, Afrika und Russland exportiert und bieten maßgeschneiderte 2500-kVA- Transformatorlösungen für Industrieanlagen, Stromnetzprojekte und Projekte im Bereich erneuerbare Energien.
2500 kVA bedeutet, dass die Nennkapazität des Transformators 2500 Kilovoltampere beträgt. Dieses Kapazitätsniveau wird häufig im Bereich der industriellen Stromverteilung eingesetzt.
Artikel |
Beispielparameter |
|---|---|
Nennkapazität |
2500 kVA |
Hochspannungsseitige Spannung |
6kV / 10kV / 11kV / 13,8kV / 20kV / 33kV / 35kV |
Spannung auf der Niederspannungsseite |
0,4 kV / 0,415 kV / 0,48 kV / 0,69 kV |
Phasennummer |
Dreiphasig |
Frequenz |
50Hz oder 60Hz |
Kühlmethode |
ONAN (ölgekühlte Selbstkühlung) oder AN/AF (trockene Luftkühlung) |
Designstandard |
IEC 60076 |
In tatsächlichen Projekten muss die Spannungshöhe eines 2500-kVA-Transformators entsprechend den örtlichen Netzbedingungen und dem Stromverteilungsschema der Anlage bestimmt werden. Verschiedene regionale Märkte haben unterschiedliche Anforderungen: Im Nahen Osten werden üblicherweise 33-kV-/0,415-kV-Konfigurationen verwendet; Auf dem afrikanischen Markt werden hauptsächlich Konfigurationen mit 33 kV/0,415 kV und 11 kV/0,415 kV verwendet. Auf dem südamerikanischen Markt werden üblicherweise 13,8 kV/0,44 kV- und 34,5 kV/0,48 kV-Kombinationen verwendet. Während auf dem russischen Markt häufiger Kombinationen aus 10 kV/0,4 kV, 20 kV/0,4 kV und 35 kV/6 kV verwendet werden. Vor der Auswahl müssen die Netzfrequenz (50 Hz oder 60 Hz) und die Spannungsstandards auf der Niederspannungsseite des Zielmarkts bestätigt werden, um Parameterinkongruenzen zu vermeiden, die den Anschluss der Geräte an das Netz verhindern könnten.

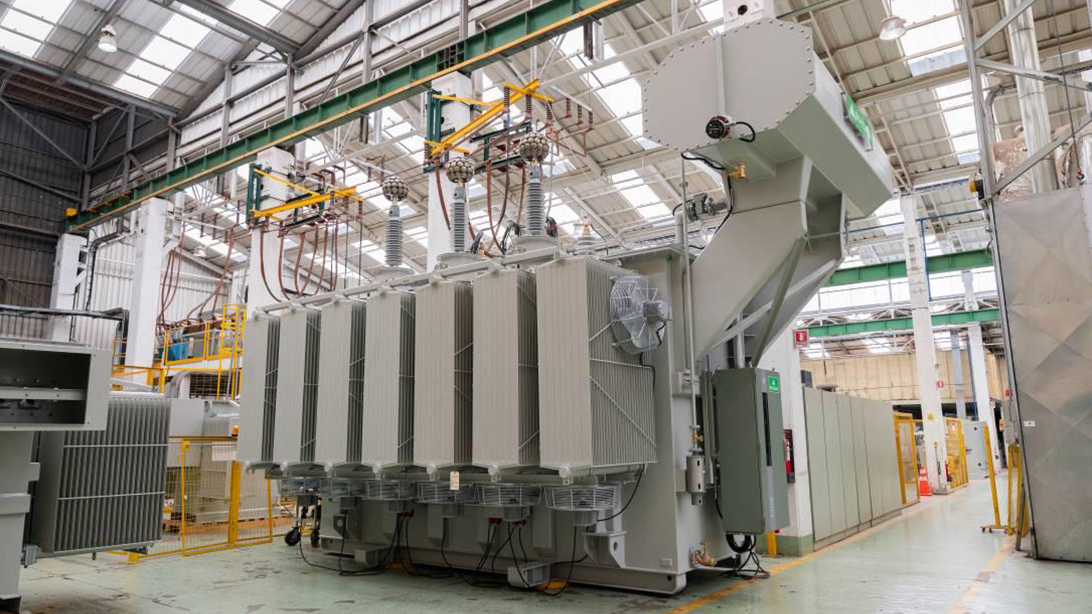

Fertigungsbetriebe. In Branchen wie dem Automobilbau, der mechanischen Bearbeitung und der Metallverarbeitung sind Lasten wie CNC-Maschinen, Stanzgeräte, Schweißgeräte, automatisierte Produktionslinien und Luftkompressorsysteme relativ konzentriert. Solche Geräte zeichnen sich in der Regel durch hohe Anlaufströme, lange Dauerbetriebszeiten und hohe Anforderungen an die Spannungsstabilität aus. 2500-kVA-Transformatoren können eine zentrale Stromversorgung für mehrere Produktionswerkstätten bereitstellen und die Auswirkungen von Spannungsschwankungen auf empfindliche Geräte wirksam reduzieren.

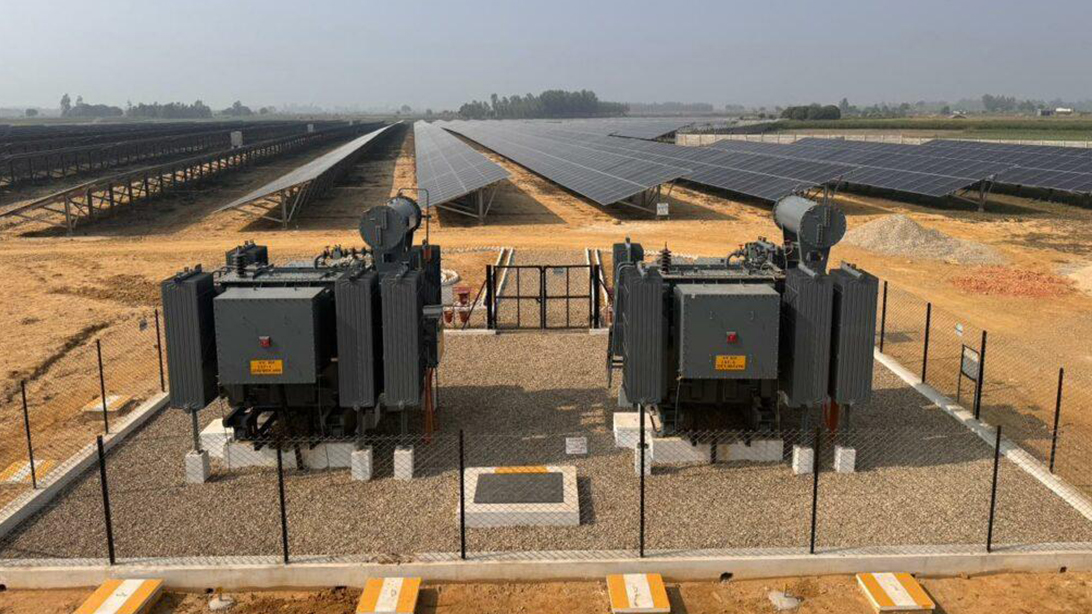

Neue Energie-Industriestandorte. Projekte für erneuerbare Energien wie Photovoltaik-Modulfabriken und Produktionsstätten für Energiespeicherbatterien weisen konzentrierte Stromlasten, hohe Anforderungen an die kontinuierliche Produktion und strenge Anforderungen an die Stromqualität auf. 2500-kVA-Transformatoren können für die Hauptstromversorgung, die Stromversorgung von Produktionsanlagen und die Stromversorgung von Hilfssystemen in Fabriken verwendet werden. Die Konfiguration der Transformatorkapazität, die Oberschwingungskontrolle und das Design des Temperaturanstiegs müssen entsprechend den Lasteigenschaften optimiert werden.
Rechenzentren und große IT-Infrastruktur. Rechenzentren sind hochzuverlässige Stromverbrauchsszenarien, die typischerweise 24 Stunden lang ununterbrochen in Betrieb sind. Sie verfügen über stabile Lasten und reagieren äußerst empfindlich auf das Risiko eines Stromausfalls. 2500-kVA-Transformatoren werden häufig in den Stromverteilungssystemen mittelgroßer Rechenzentren und für die Front-End-Stromversorgung von USV-Systemen eingesetzt. Bei solchen Projekten stehen in der Regel verlustarmes Design, geräuscharmer Betrieb, hohe Zuverlässigkeit und redundante Stromversorgungslösungen im Vordergrund.
Bergbau- und Energieprojekte. Bergbaustandorte, Hilfssysteme von Kraftwerken und Energieprojekte liegen in der Regel weit entfernt von städtischen Stromnetzen und weisen komplexe Umgebungen vor Ort auf. Zu den üblichen Betriebsbedingungen gehören hohe Temperaturen, Staub, hohe Luftfeuchtigkeit und Netzschwankungen. 2500-kVA-Transformatoren erfordern je nach Umgebungsbedingungen spezielle Konstruktionen, darunter verbesserter Korrosionsschutz, höhere Isolationsniveaus, optimierte Wärmeableitungsstrukturen und verbesserte mechanische Festigkeit.
Berechnung der Tragfähigkeit. Vor der Auswahl eines 2500-kVA-Transformators müssen die folgenden Daten berechnet werden: aktuelle Maximallast, zukünftige Erweiterungsanforderungen, Anlaufstrom der Ausrüstung und gleichzeitiger Betriebskoeffizient. Die Kapazitätsauswahl kann nicht einfach auf der direkten Addition der gesamten Geräteleistung basieren. Wenn beispielsweise die installierte Gesamtleistung der Fabrikausrüstung 3000 kW beträgt, kann der tatsächliche Bedarf niedriger als der theoretische Wert sein, da die Geräte nicht gleichzeitig mit Volllast betrieben werden. Durch eine angemessene Kapazitätsauslegung können ein langfristiger Überlastbetrieb des Transformators, unnötige Anfangsinvestitionen und Schwierigkeiten bei künftigen Erweiterungen vermieden werden. Gleichzeitig kann die Überlastfähigkeit von 2500-kVA-Transformatoren den Betrieb im Allgemeinen über einen bestimmten Zeitraum im Bereich von 10 % bis 30 % aufrechterhalten. Bei der Auswahl kann eine Bewertung anhand des Belastungsleitfadens IEC 60076-7 erfolgen.
Auswahl zwischen Öl- und Trockentransformatoren. In industriellen Anlagenanwendungen sind 2500-kVA-Öltransformatoren aufgrund ihrer starken Wärmeableitungsfähigkeit und hohen Kosteneffizienz häufig verwendete Lösungen für große Werkstätten, Industrieparks und Umspannwerke im Freien. Öltransformatoren verfügen über eine starke Kühlleistung, eignen sich für Anwendungen mit großer Kapazität und zeichnen sich durch geringere Betriebskosten aus. Sie werden häufig in Industrieanlagen, Umspannwerken im Freien und energietechnischen Projekten eingesetzt. Trockentransformatoren sind ölfrei und umweltfreundlich, mit besserer Feuerbeständigkeit und einfacher Wartung. Sie eignen sich für Verteilungsräume im Innenbereich, Gewerbebauten und Standorte mit erhöhten Brandschutzanforderungen. Bei der Auswahl sollten Installationsort, Brandschutzanforderungen, Umgebungsbedingungen und Investitionskosten umfassend berücksichtigt werden.
Energieeffizienzniveau und Verlustkontrolle. Transformatoren in Industrieanlagen sind in der Regel das ganze Jahr über im Dauerbetrieb. Leerlaufverluste und Lastverluste wirken sich direkt auf die langfristigen Stromkosten aus. Durch den Einsatz verlustarmer Konstruktionen, wie z. B. orientierte Siliziumstahlkerne mit hoher magnetischer Flussdichte, optimierte Magnetkreisstrukturen und Wicklungen mit hoher Leitfähigkeit, können die langfristigen Betriebskosten wirksam gesenkt werden. Die Auswahl der Energieeffizienzstufen sollte auf dem lokalen Strompreisniveau und den Amortisationsanforderungen des Projekts basieren.
Temperaturanstiegskontrolle und Kühldesign. In industriellen Umgebungen können Transformatoren über längere Zeiträume unter hoher Belastung betrieben werden. Auf den Anstieg der Wicklungstemperatur, Änderungen der Öltemperatur und die Kühlbedingungen muss geachtet werden. Zu den gängigen Maßnahmen gehören die Vergrößerung der Kühleroberfläche, die Optimierung der Ölzirkulation und der Einbau von Temperaturüberwachungsgeräten.
Kurzschlussfestigkeit. Industrieanlagen enthalten eine große Anzahl von Motoren, Frequenzumrichtern und Hochleistungsstartgeräten. Durch Kurzschlüsse kann es zu mechanischen Schäden an Transformatoren kommen. Bei der Auswahl sollte auf das Design der Wicklungsstruktur, die mechanische Festigkeit und die Kurzschlusstestfähigkeit geachtet werden. Die Auslegung und Überprüfung der Kurzschlussfestigkeit gemäß den Anforderungen der Norm IEC 60076-5 ist ein Schlüsselfaktor, um sicherzustellen, dass die Ausrüstung bei Netzfehlern ihre Integrität behält.
Bei der Installation von 2500-kVA-Transformatoren müssen folgende Bedingungen vorrangig berücksichtigt werden: ob die Belüftungsbedingungen ausreichend sind, ob ausreichend Wartungsraum vorhanden ist, ob die Transportwege frei sind und ob das Schutzniveau den Umweltanforderungen entspricht. Zu den unterstützenden Geräten gehören in der Regel Hochspannungsschaltanlagen, Niederspannungsverteilerschränke, Schutzgeräte und Energieüberwachungssysteme. Diese Komponenten müssen mit dem Transformator koordiniert werden, um ein komplettes Umspannwerk und Stromverteilungssystem zu bilden.
Bei der Installation von Öltransformatoren müssen außerdem Sicherheitseinrichtungen wie Brandschutzabstände, Ölsammelgruben und feuerbeständige Trennwände berücksichtigt werden. Bei der Installation von Trockentransformatoren ist auf Innenraumbelüftung und Staubschutz zu achten.
In Industrieanlagen sind 2500-kVA-Transformatoren in der Regel zentrale Stromverteilungsgeräte mit einer Betriebsdauer von oft mehr als 20 Jahren. Wenn während der Entwurfs-, Herstellungs- oder Lieferphase Probleme auftreten, können diese nicht nur die Projektakzeptanz beeinträchtigen, sondern auch Risiken wie Produktionsausfälle und erhöhte Wartungskosten im späteren Betrieb mit sich bringen. Daher sind beim Kauf von 2500-kVA-Transformatoren für Industrieprojekte die technischen Fähigkeiten und die Projekterfahrung des Lieferanten gleichermaßen wichtig.
(1) Fähigkeit zur technischen Parameteranpassung
Industrieprojekte in verschiedenen Ländern und Regionen weisen erhebliche Unterschiede in Bezug auf Spannungsniveaus, Frequenzen, Umgebungsbedingungen und Lasteigenschaften auf.
Beispielsweise müssen bei Industrieprojekten im Nahen Osten normalerweise Umgebungen mit hohen Temperaturen und starker ultravioletter Strahlung berücksichtigt werden. Bei Projekten in Afrika kann es zu Netzschwankungen, hoher Luftfeuchtigkeit und Staubproblemen kommen. Während Russland und Regionen in hohen Breitengraden sich auf die Startleistung bei niedrigen Temperaturen und die Anpassungsfähigkeit von Isoliermaterialien konzentrieren müssen.
Zuverlässige Transformatorenhersteller müssen maßgeschneiderte Designs gemäß den tatsächlichen Projektbedingungen bereitstellen, anstatt einfach nur Standardprodukte zu liefern.
(2) Internationale Standards und Testmöglichkeiten
Industrieprojekte stellen in der Regel höhere Anforderungen an Ausrüstungsstandards und technische Dokumentation.

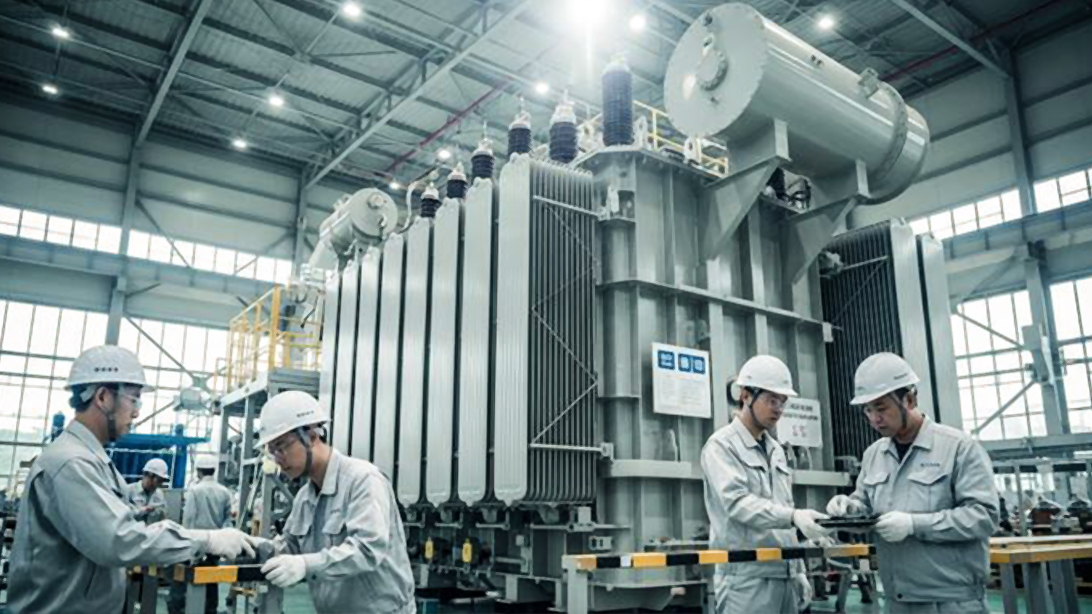

Ein 2500-kVA-Transformatorlieferant sollte in der Lage sein, gemäß internationalen Standards zu entwerfen und zu fertigen, beispielsweise die Anforderungen der Norm IEC 60076 zu erfüllen, und in der Lage sein, vollständige Werkstestberichte bereitzustellen, einschließlich:
Wicklungswiderstandstest
Übersetzungsverhältnistest
Leerlaufverlusttest
Lastverlusttest
Isolationsleistungstest
Überprüfung der Kurzschlussfestigkeit
Eine vollständige technische Dokumentation erleichtert nicht nur die Projektabnahme, sondern unterstützt auch die spätere Installation, Wartung und Betriebsführung.
(3) Projektabwicklung und technische Supportfähigkeit
Industrieprojekte, insbesondere EPC-Projekte, stellen hohe Anforderungen an Lieferpläne und technische Koordination.
Ein 2500-kVA-Transformatorlieferant muss nicht nur über ausreichende Produktionskapazitäten verfügen, sondern auch in der Lage sein, die für das Projekt erforderlichen technischen Dokumente bereitzustellen, darunter:
Umrissmaßzeichnungen
Zeichnungen zur Fundamentinstallation
Elektrische Schaltpläne
Typenschilddaten
Transportpläne
Installations- und Wartungshandbücher
Während der Projektumsetzung kann eine rechtzeitige technische Reaktionsfähigkeit Probleme bei der Designkommunikation und der Installation vor Ort reduzieren.
(5) Designfähigkeit zur Anpassung an die Umwelt
Die Betriebsumgebungen von Industrieprojekten variieren erheblich und standardisierte Produkte sind möglicherweise nicht für alle Anwendungen geeignet.
Für besondere Umgebungen erfordern Transformatoren möglicherweise Folgendes:
Hochtemperatur-Derating-Design
Korrektur der Höhenisolierung
Behandlung mit Korrosionsschutzbeschichtung
Materialauswahl für niedrige Temperaturen
Feuchtigkeitsbeständiges und kondensationshemmendes Design
Daher können Transformatorenhersteller mit technischer Erfahrung die Ausrüstung entsprechend den Bedingungen des Projektstandorts optimieren und so die langfristige Betriebszuverlässigkeit verbessern.
Zisheng Electric widmet sich seit langem der Forschung, Entwicklung und Herstellung von Öltransformatoren, Trockentransformatoren und zugehörigen Energiegeräten. Das Unternehmen kann maßgeschneiderte Lösungen entsprechend den Anforderungen von Industrieanlagen, Stromnetzprojekten, Projekten für erneuerbare Energien und EPC-Projekten anbieten. Für 2500-kVA-Transformatoren kann Zisheng Electric den folgenden technischen Support bieten:
Lösungen für Spannungsebenen von 6 kV bis 35 kV
Design und Fertigung gemäß IEC 60076-Standards
Design zur Anpassung an die Umwelt (hohe Temperatur, hohe Luftfeuchtigkeit, Salznebel, große Höhe, starke Kälte)
Vollständige Werkstestberichte (zweisprachig in Chinesisch und Englisch)
Unterstützung bei der technischen Projektdokumentation (Umrisszeichnungen, Fundamentzeichnungen, Elektroschaltpläne)
Zisheng Electric verfügt über umfassende technische Erfahrung in der Anwendung von 2500-kVA-Transformatoren :

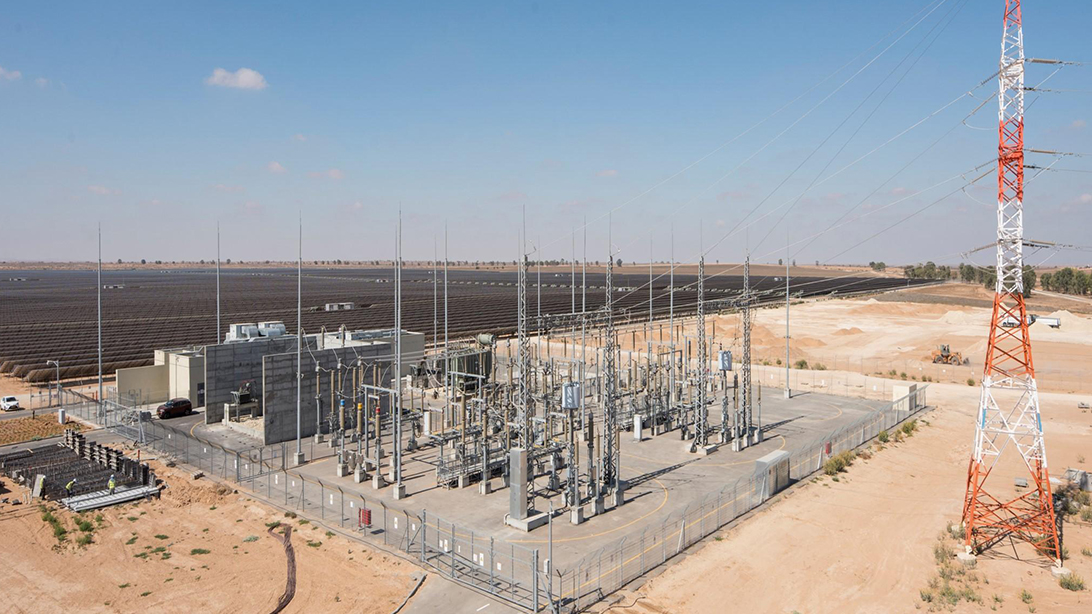

Großes Photovoltaik-Kraftwerksprojekt in Saudi-Arabien. Das Projekt befand sich im Westen Saudi-Arabiens, wo die Umgebungstemperatur das ganze Jahr über 45 °C übersteigt. Das Projekt übernahm eine 33-kV-Eingangsleitung und eine 0,415-kV-Niederspannungs-Ausgangslösung. Die Ausrüstung wurde in einem geschlossenen Umspannwerksbereich im Freien installiert und musste den langfristigen Betriebsanforderungen unter Hochtemperatur- und starken UV-Bedingungen gerecht werden. Der Transformatorkern besteht aus 0,23 mm dickem orientiertem Siliziumstahl mit hoher magnetischer Flussdichte. Der Konstruktionswert der magnetischen Flussdichte war niedriger als bei herkömmlichen Standards, um die Verluste der Einheit zu reduzieren und einen langfristig stabilen Betrieb der Ausrüstung in der Wüstenumgebung mit hohen Temperaturen sicherzustellen.
Stromverteilungsprojekt im Industriepark in Sambia. Das Projekt befand sich in der Provinz Copperbelt in Sambia auf einer Höhe von etwa 1.200 Metern. Zisheng Electric stellte Verteilungstransformatoren mit 11/0,415 kV und 2500 kVA bereit. für das Projekt Das Temperaturanstiegsdesign wurde für die Klimabedingungen tropischer Hochebenen optimiert, um einen zuverlässigen Betrieb der Ausrüstung bei großen Tag-Nacht-Temperaturschwankungen zu gewährleisten.
Umspannwerkprojekt Brazzaville in der Republik Kongo. Das Projekt befand sich in Brazzaville, der Hauptstadt der Republik Kongo, wo die Schwankungsbreite der Netzspannung relativ groß war. Zisheng Electric lieferte für das Projekt Verteilungstransformatoren mit 33/0,4 kV und 2500 kVA mit optimiertem Wicklungsstrukturdesign zur Erhöhung der Widerstandsfähigkeit gegen Spannungsschwankungen.

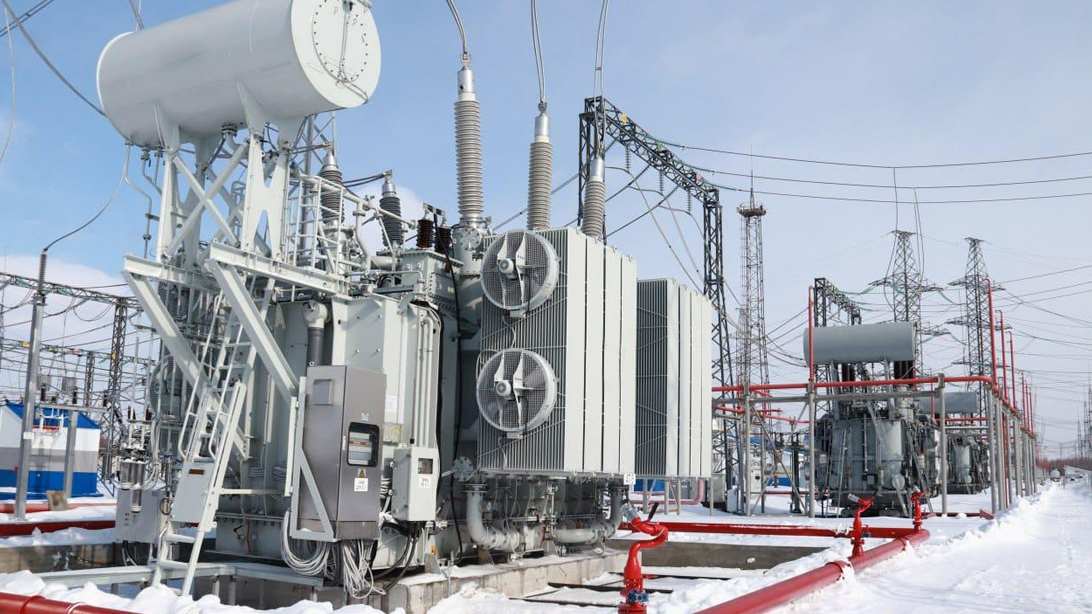

Stromverteilungsprojekt im Industriepark in Russland. Das Projekt befand sich in der sibirischen Region Russlands, wo die minimale Wintertemperatur -45 °C erreichen kann. Zisheng Electric lieferte Öltransformatoren mit 10/0,4 kV und 2500 kVA . für das Projekt Das Isolieröl hatte einen Fließpunkt unter -45 °C und die Dichtungsmaterialien behielten ihre Kälteelastizität bei und gewährleisteten so einen normalen Start und Betrieb unter extrem kalten Umgebungsbedingungen.
2500-kVA-Transformatoren sind weit verbreitete Stromverteilungsgeräte mittlerer und großer Kapazität in Industrieanlagen. Ihre Auswahl erfordert eine umfassende Berücksichtigung der Lasteigenschaften, der Betriebsumgebung, der Energieeffizienzanforderungen und der langfristigen Zuverlässigkeit. Bei großen Industrieprojekten ist die Auswahl eines Transformatorherstellers mit geeigneter Kapazitätsauswahl, Einhaltung internationaler Standards und starken Fertigungskapazitäten eine wichtige Grundlage für die Gewährleistung eines kontinuierlichen Produktionsbetriebs.
Zisheng Electric ist auf die Forschung, Entwicklung und Herstellung von Öltransformatoren, Trockentransformatoren, Transformatoren aus amorphen Legierungen und zugehörigen Leistungsgeräten spezialisiert. Das Unternehmen kann Produkte gemäß internationalen Standards wie IEC 60076 und GOST entwickeln und herstellen und bedient Märkte wie den Nahen Osten, Südamerika, Afrika und Russland.
Für Beratung bei der Auswahl eines 2500-kVA-Transformators , Bestätigung einer technischen Lösung oder Beschaffungsunterstützung für Industrieanlagen senden Sie bitte Projektparameter über die offiziellen Kanäle von Zisheng Electric, um technisches Feedback zu erhalten.
