Voor grote industriële installaties zijn transformatoren niet alleen apparatuur voor stroomdistributie, maar essentiële basisapparatuur die een continue productie garandeert. Zodra de stroomvoorzieningscapaciteit onvoldoende is of er apparatuurstoringen optreden, zijn de veroorzaakte productieverliezen doorgaans veel hoger dan de aanschafkosten van de apparatuur. Met de voortdurende verbetering van de industriële automatiseringsniveaus is de dichtheid van productieapparatuur toegenomen en is de capaciteit van individuele apparatuur blijven stijgen. Traditionele distributietransformatoren met kleine capaciteit kunnen niet langer voldoen aan de belastingsvereisten wanneer meerdere grootschalige apparaten tegelijkertijd werken. De verliezen veroorzaakt door productieonderbrekingen als gevolg van stroomuitval overschrijden vaak de waarde van de apparatuur zelf, en deze factor moet volledig in aanmerking worden genomen bij het ontwerp van de stroomdistributie van industriële projecten.
Transformatoren van 2500 kVA worden, als algemene specificatie onder distributietransformatoren met gemiddelde en grote capaciteit, veel gebruikt in industriële projecten. Hun voordelen omvatten geschikte stroomvoorzieningscapaciteit, hoge operationele efficiëntie en een zekere mate van uitbreidingsmarge. Ze kunnen effectief voorzien in de gecentraliseerde stroomvoorzieningsbehoeften van middelgrote industriële installaties, terwijl ze het aantal transformatoreenheden verminderen en de stroomdistributiestructuur van de fabriek optimaliseren.
Bij EPC-projecten moet bij de selectie van 2500 kVA-transformatoren uitgebreid rekening worden gehouden met de lokale netomstandigheden, omgevingscondities en belastingskarakteristieken. Zisheng Electric is gespecialiseerd in onderzoek, ontwikkeling en productie van olie-ondergedompelde transformatoren, droge transformatoren , transformatoren van amorfe legeringen en aanverwante stroomapparatuur. Producten kunnen worden aangepast en vervaardigd volgens internationale normen zoals IEC 60076 en GOST. De producten worden geëxporteerd naar markten als het Midden-Oosten, Zuid-Amerika, Afrika en Rusland en bieden op maat gemaakte 2500 kVA-transformatoroplossingen voor industriële installaties, elektriciteitsnetprojecten en projecten voor hernieuwbare energie.
2500 kVA geeft aan dat het nominale vermogen van de transformator 2500 kilovolt-ampère is. Dit capaciteitsniveau wordt veel gebruikt op het gebied van industriële stroomdistributie.
Item |
Voorbeeldparameters |
|---|---|
Nominaal vermogen |
2500 kVA |
Hoge spanning aan de zijkant |
6 kV / 10 kV / 11 kV / 13,8 kV / 20 kV / 33 kV / 35 kV |
Lage spanning aan de zijkant |
0,4 kV / 0,415 kV / 0,48 kV / 0,69 kV |
Fasenummer |
Driefasig |
Frequentie |
50 Hz of 60 Hz |
Koelmethode |
ONAN (olie-ondergedompelde zelfkoeling) of AN/AF (droge luchtkoeling) |
Ontwerpstandaard |
IEC 60076 |
In daadwerkelijke projecten moet het spanningsniveau van een 2500 kVA-transformator worden bepaald op basis van de lokale netomstandigheden en het stroomdistributieschema van de fabriek. Verschillende regionale markten hebben verschillende eisen: het Midden-Oosten gebruikt doorgaans 33 kV/0,415 kV-configuraties; de Afrikaanse markt maakt voornamelijk gebruik van configuraties van 33 kV/0,415 kV en 11 kV/0,415 kV; de Zuid-Amerikaanse markt maakt doorgaans gebruik van combinaties van 13,8 kV/0,44 kV en 34,5 kV/0,48 kV; terwijl de Russische markt vaker combinaties van 10 kV/0,4 kV, 20 kV/0,4 kV en 35 kV/6 kV gebruikt. Vóór de selectie is het noodzakelijk om de netfrequentie (50 Hz of 60 Hz) en de spanningsnormen aan de laagspanningszijde van de doelmarkt te bevestigen om te voorkomen dat parameters niet overeenkomen, waardoor de apparatuur mogelijk niet op het elektriciteitsnet kan worden aangesloten.
Productie fabrieken. In industrieën zoals de automobielindustrie, mechanische verwerking en metaalverwerking zijn belastingen zoals CNC-machines, stansapparatuur, lasapparatuur, geautomatiseerde productielijnen en luchtcompressorsystemen relatief geconcentreerd. Dit soort apparatuur heeft doorgaans hoge startstromen, lange continue bedrijfstijden en hoge eisen aan spanningsstabiliteit. Transformatoren van 2500 kVA kunnen een gecentraliseerde stroomvoorziening bieden voor meerdere productiewerkplaatsen en de impact van spanningsschommelingen op gevoelige apparatuur effectief verminderen.
Nieuwe energie-industriële bases. Hernieuwbare energieprojecten zoals fabrieken voor fotovoltaïsche modules en productiebases voor energieopslagbatterijen hebben geconcentreerde stroombelastingen, hoge eisen voor continue productie en strikte eisen voor de stroomkwaliteit. Transformatoren van 2500 kVA kunnen worden gebruikt voor de hoofdvoeding, de voeding van productieapparatuur en de voeding van hulpsystemen in fabrieken. De configuratie van de transformatorcapaciteit, de harmonische impactcontrole en het ontwerp van de temperatuurstijging moeten worden geoptimaliseerd op basis van de belastingskarakteristieken.
Datacenters en grootschalige IT-infrastructuur. Datacenters zijn scenario's voor energieverbruik met hoge betrouwbaarheid die doorgaans 24 uur lang continu in bedrijf zijn. Ze hebben een stabiele belasting en zijn extreem gevoelig voor stroomuitvalrisico's. Transformatoren van 2500 kVA worden vaak gebruikt in de stroomdistributiesystemen van middelgrote datacenters en voor de front-end stroomvoorziening van UPS-systemen. Dergelijke projecten geven doorgaans prioriteit aan een ontwerp met lage verliezen, een geluidsarme werking, hoge betrouwbaarheid en redundante stroomvoorzieningsoplossingen.
Mijnbouw- en energieprojecten. Mijnbouwlocaties, hulpsystemen van energiecentrales en energieprojecten bevinden zich meestal ver van stedelijke elektriciteitsnetten, met complexe omgevingen ter plaatse. Veel voorkomende bedrijfsomstandigheden zijn onder meer hoge temperaturen, stof, hoge luchtvochtigheid en netschommelingen. Transformatoren van 2500 kVA vereisen speciale ontwerpen afhankelijk van de omgevingsomstandigheden, waaronder verbeterde corrosiebescherming, hogere isolatieniveaus, geoptimaliseerde warmtedissipatiestructuren en verbeterde mechanische sterkte.
Berekening van het laadvermogen. Voordat u een transformator van 2500 kVA selecteert , moeten de volgende gegevens worden berekend: huidige maximale belasting, toekomstige uitbreidingsvereisten, startstroom van apparatuur en gelijktijdige werkingscoëfficiënt. Capaciteitsselectie kan niet eenvoudigweg worden gebaseerd op de directe toevoeging van het totale vermogen van de apparatuur. Als het totale geïnstalleerde vermogen van fabrieksapparatuur bijvoorbeeld 3000 kW bedraagt, kan de werkelijke vraag lager zijn dan de theoretische waarde, omdat de apparatuur niet tegelijkertijd op volle belasting zal werken. Een redelijk capaciteitsontwerp kan langdurige overbelasting van de transformator, onnodige initiële investeringen en problemen bij toekomstige uitbreiding voorkomen. Tegelijkertijd kan het overbelastingsvermogen van 2500 kVA-transformatoren over het algemeen gedurende een bepaalde periode in bedrijf blijven binnen het bereik van 10% tot 30%. Tijdens de selectie kan een evaluatie worden uitgevoerd met verwijzing naar de IEC 60076-7 laadrichtlijn.

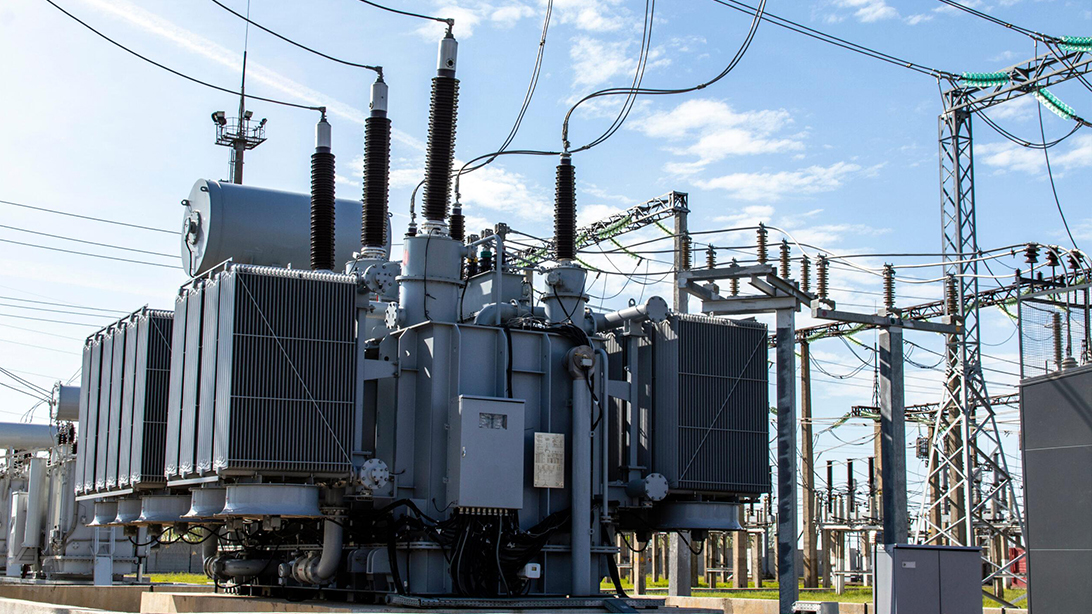

Keuze tussen olie-ondergedompelde en droge transformatoren. In industriële installaties zijn olie-ondergedompelde transformatoren van 2500 kVA veelgebruikte oplossingen voor grote werkplaatsen, industriële parken en buitenstations vanwege hun sterke warmtedissipatievermogen en hoge kosteneffectiviteit. In olie ondergedompelde transformatoren hebben sterke koelprestaties, zijn geschikt voor toepassingen met grote capaciteit en hebben lagere bedrijfskosten. Ze worden veel gebruikt in industriële installaties, buitenstations en energietechnische projecten. Droge transformatoren zijn olievrij en milieuvriendelijk, met betere brandwerendheid en eenvoudig onderhoud. Ze zijn geschikt voor binnenverdeelruimtes, commerciële gebouwen en locaties met hogere brandveiligheidseisen. Bij de selectie moet uitgebreid rekening worden gehouden met de installatielocatie, brandveiligheidseisen, omgevingsomstandigheden en investeringskosten.
Energie-efficiëntieniveau en verliesbeheersing. Transformatoren in industriële installaties zijn doorgaans het hele jaar door in bedrijf. Nullastverliezen en lastverliezen zijn rechtstreeks van invloed op de elektriciteitskosten op de lange termijn. Het gebruik van ontwerpen met weinig verlies, zoals siliciumstalen kernen met een hoge magnetische fluxdichtheid, geoptimaliseerde magnetische circuitstructuren en wikkelingen met hoge geleidbaarheid, kan de bedrijfskosten op de lange termijn effectief verlagen. De selectie van energie-efficiëntieniveaus moet gebaseerd zijn op het lokale elektriciteitsprijsniveau en de vereisten voor de terugverdientijd van de investering van het project.
Controle van de temperatuurstijging en koelingsontwerp. In industriële omgevingen kunnen transformatoren gedurende langere perioden onder hoge belasting werken. Er moet aandacht worden besteed aan de temperatuurstijging van de wikkelingen, veranderingen in de olietemperatuur en de koelomstandigheden. Veel voorkomende maatregelen zijn onder meer het vergroten van het radiatoroppervlak, het optimaliseren van de oliecirculatie en het installeren van temperatuurbewakingsapparatuur.
Kortsluitvastheid. Industriële installaties bevatten een groot aantal motoren, frequentieregelaars en startapparatuur met hoog vermogen. Kortsluiteffecten kunnen mechanische schade aan transformatoren veroorzaken. Tijdens de selectie moet aandacht worden besteed aan het ontwerp van de wikkelstructuur, de mechanische sterkte en de kortsluittestmogelijkheden. Het ontwerpen en verifiëren van de kortsluitvastheid volgens de vereisten van de IEC 60076-5-norm is een sleutelfactor om ervoor te zorgen dat de apparatuur de integriteit behoudt tijdens netstoringen.
Bij het installeren van 2500kVA-transformatoren moeten de volgende voorwaarden prioriteit krijgen: of de ventilatieomstandigheden voldoende zijn, of er voldoende onderhoudsruimte beschikbaar is, of transportroutes vrij zijn en of het beschermingsniveau voldoet aan de milieueisen. Ondersteunende apparatuur omvat doorgaans hoogspanningsschakelapparatuur, laagspanningsverdeelkasten, beveiligingsapparatuur en stroombewakingssystemen. Deze componenten moeten worden gecoördineerd met de transformator om een compleet transformatorstation en stroomdistributiesysteem te vormen.
Bij de installatie van in olie ondergedompelde transformatoren moet ook rekening worden gehouden met veiligheidsvoorzieningen zoals brandbeveiligingsafstanden, olieopvangputten en brandwerende scheidingswanden. De installatie van droge transformatoren vereist aandacht voor binnenventilatie en maatregelen ter bescherming tegen stof.
Voor industriële installaties zijn transformatoren van 2500 kVA doorgaans de kernapparatuur voor stroomdistributie, met een levensduur die vaak meer dan 20 jaar bedraagt. Zodra zich tijdens de ontwerp-, productie- of leveringsfase problemen voordoen, kunnen deze niet alleen de projectaanvaarding beïnvloeden, maar ook risico's met zich meebrengen, zoals productiestops en hogere onderhoudskosten bij latere exploitatie. Daarom zijn bij de aanschaf van 2500kVA-transformatoren voor industriële projecten de technische capaciteiten en projectervaring van de leverancier even belangrijk.
(1) Mogelijkheid voor het matchen van technische parameters
Industriële projecten in verschillende landen en regio's hebben aanzienlijke verschillen in spanningsniveaus, frequenties, omgevingsomstandigheden en belastingskarakteristieken.
Bij industriële projecten in het Midden-Oosten moet bijvoorbeeld doorgaans rekening worden gehouden met omgevingen met hoge temperaturen en sterk ultraviolet; projecten in Afrika kunnen te maken krijgen met netschommelingen, hoge luchtvochtigheid en stofproblemen; terwijl Rusland en regio's op hoge breedtegraden zich moeten concentreren op startprestaties bij lage temperaturen en het aanpassingsvermogen van isolatiematerialen.
Betrouwbare transformatorfabrikanten moeten ontwerpen op maat leveren op basis van de werkelijke projectomstandigheden, in plaats van simpelweg standaardproducten te leveren.
(2) Internationale normen en testmogelijkheden
Industriële projecten stellen doorgaans hogere eisen aan apparatuurnormen en technische documentatie.
Een leverancier van 2500 kVA-transformatoren moet de mogelijkheid hebben om te ontwerpen en te produceren volgens internationale normen, zoals het voldoen aan de vereisten van de IEC 60076-norm, en in staat zijn om volledige fabriekstestrapporten te verstrekken, waaronder:
Wikkelingsweerstandstest
Transformatieverhoudingstest
Test bij nullastverlies
Belastingverliestest
Isolatieprestatietest
Verificatie van kortsluitvastheid
Volledige technische documentatie vergemakkelijkt niet alleen de projectacceptatie, maar ondersteunt ook latere installatie, onderhoud en operationeel beheer.
(3) Projectlevering en technische ondersteuningsmogelijkheden
Industriële projecten, vooral EPC-projecten, stellen hoge eisen aan leveringsschema's en technische coördinatie.
Een leverancier van 2500kVA-transformatoren moet niet alleen over voldoende productiecapaciteit beschikken, maar ook de voor het project benodigde technische documenten kunnen aanleveren, waaronder:
Overzicht maattekeningen
Installatietekeningen van de fundering
Elektrische bedradingsschema's
Gegevens op het typeplaatje
Transportplannen
Installatie- en onderhoudshandleidingen
Tijdens de projectimplementatie kan een tijdige technische respons de problemen bij de ontwerpcommunicatie en de installatie ter plaatse verminderen.
(5) Ontwerpvermogen voor aanpassing aan het milieu
De operationele omgevingen van industriële projecten variëren aanzienlijk, en gestandaardiseerde producten zijn mogelijk niet geschikt voor alle toepassingen.
Voor speciale omgevingen kunnen transformatoren het volgende vereisen:
Ontwerp voor reductie bij hoge temperaturen
Isolatiecorrectie op grote hoogte
Behandeling van corrosiewerende coating
Materiaalkeuze bij lage temperaturen
Vochtbestendig en anticondensatieontwerp
Daarom kunnen transformatorfabrikanten met technische ervaring de apparatuur optimaliseren op basis van de omstandigheden op de projectlocatie, waardoor de operationele betrouwbaarheid op de lange termijn wordt verbeterd.
Zisheng Electric houdt zich al lange tijd bezig met onderzoek, ontwikkeling en productie van in olie ondergedompelde transformatoren, droge transformatoren en aanverwante stroomapparatuur. Het bedrijf kan op maat gemaakte oplossingen bieden volgens de vereisten van industriële installaties, elektriciteitsnetprojecten, duurzame energieprojecten en EPC-projecten. Voor transformatoren van 2500 kVA kan Zisheng Electric de volgende technische ondersteuning bieden:
Oplossingen voor spanningsniveaus van 6 kV tot 35 kV
Ontwerp en productie volgens IEC 60076-normen
Ontwerp met aanpassingsvermogen aan de omgeving (hoge temperatuur, hoge luchtvochtigheid, zoute mist, grote hoogte, ernstige koude omstandigheden)
Volledige fabriekstestrapporten (tweetalig in het Chinees en Engels)
Ondersteuning van projecttechnische documentatie (overzichtstekeningen, funderingstekeningen, elektrische bedradingsschema's)
Zisheng Electric heeft uitgebreide technische ervaring opgebouwd in de toepassing van 2500kVA-transformatoren :
Grootschalig fotovoltaïsch energiecentraleproject in Saoedi-Arabië. Het project vond plaats in het westen van Saoedi-Arabië, waar de omgevingstemperatuur het hele jaar door boven de 45°C uitkomt. Het project maakte gebruik van een inkomende lijn van 33 kV en een laagspanningsuitgang van 0,415 kV. De apparatuur werd geïnstalleerd in een buitenverpakt substationgebied en moest voldoen aan de vereisten voor langdurig gebruik onder hoge temperaturen en sterke ultraviolette omstandigheden. De transformatorkern gebruikte 0,23 mm dik georiënteerd siliciumstaal met een hoge magnetische fluxdichtheid. De ontwerpwaarde van de magnetische fluxdichtheid was lager dan conventionele normen om eenheidsverliezen te verminderen, waardoor een stabiele werking van de apparatuur op lange termijn in de woestijnomgeving met hoge temperaturen werd gegarandeerd.
Stroomdistributieproject voor industrieparken in Zambia. Het project bevond zich in de provincie Copperbelt in Zambia, op een hoogte van ongeveer 1.200 meter. Zisheng Electric leverde distributietransformatoren van 11/0,415 kV, 2500 kVA voor het project. Het ontwerp voor temperatuurstijging is geoptimaliseerd voor klimaatomstandigheden op het tropische plateau om een betrouwbare werking van de apparatuur te garanderen bij grote temperatuurschommelingen tussen dag en nacht.
Onderstationproject van Brazzaville in de Republiek Congo. Het project vond plaats in Brazzaville, de hoofdstad van de Republiek Congo, waar de fluctuaties in de netspanning relatief groot waren. Zisheng Electric leverde distributietransformatoren van 33/0,4 kV, 2500 kVA voor het project, met een geoptimaliseerd ontwerp van de wikkelingsstructuur om de weerstand tegen spanningsschommelingen te verbeteren.
Stroomdistributieproject voor industrieparken in Rusland. Het project vond plaats in de Siberische regio van Rusland, waar de minimumtemperatuur in de winter -45°C kan bereiken. Zisheng Electric leverde 10/0,4 kV, 2500 kVA olie-ondergedompelde transformatoren voor het project. De isolatieolie had een vloeipunt lager dan -45°C en de afdichtingsmaterialen behielden hun elasticiteit bij lage temperaturen, waardoor een normale start en werking onder extreem koude omgevingsomstandigheden werd gegarandeerd.
Transformatoren van 2500 kVA zijn veelgebruikte stroomdistributieapparatuur met gemiddelde en grote capaciteit in industriële installaties. Hun selectie vereist een uitgebreide afweging van belastingskarakteristieken, gebruiksomgeving, eisen op het gebied van energie-efficiëntie en betrouwbaarheid op lange termijn. Voor grote industriële projecten is het selecteren van een transformatorfabrikant met de juiste capaciteitsselectie, naleving van internationale normen en sterke productiecapaciteiten een belangrijke basis voor het garanderen van een continue productie.
Zisheng Electric is gespecialiseerd in het onderzoek, de ontwikkeling en de productie van in olie ondergedompelde transformatoren, droge transformatoren, transformatoren van amorfe legeringen en aanverwante stroomapparatuur. Het bedrijf kan producten ontwerpen en produceren volgens internationale normen zoals IEC 60076 en GOST, en bedient markten als het Midden-Oosten, Zuid-Amerika, Afrika en Rusland.
Voor advies over de selectie van 2500 kVA-transformatoren , bevestiging van technische oplossingen of inkoopondersteuning voor industriële installaties kunt u projectparameters verzenden via de officiële kanalen van Zisheng Electric om technische feedback te verkrijgen.
