Soy ingeniero de distribución responsable del mercado africano en Zisheng Electric. A lo largo de los años, he participado en múltiples proyectos EPC de distribución de energía, incluidos proyectos mineros en África Oriental, plantas de procesamiento en África Occidental y proyectos de energía renovable en África Austral.
Zisheng Electric ha estado profundamente involucrado en el mercado africano de distribución de energía durante más de diez años. Permítanme compartir algunas experiencias prácticas: los problemas que hemos encontrado en proyectos EPC africanos y cómo los resolvimos.
Los proyectos EPC industriales africanos implican largas cadenas de suministro y numerosos puntos de riesgo.
Cuando se trata de la selección de transformadores de distribución, muchos contratistas EPC la manejan en una etapa posterior del proyecto y tratan los transformadores como equipos estandarizados de uso general para adquisición directa.
Luego, una vez finalizada la construcción civil y el equipo llega al sitio, se descubren problemas: parámetros incorrectos, alarmas frecuentes de aumento de temperatura y paradas de protección. La rectificación, el reemplazo, las modificaciones en el sitio y los reclamos de los propietarios por retrasos en el proyecto pasan a ser responsabilidad del contratista EPC. La diferencia de precio ahorrada en el transformador no es suficiente para cubrir estas pérdidas.
Después de seguir cientos de proyectos en África, hemos identificado un problema común: muchos equipos copian directamente los planos de distribución de energía doméstica al preparar las listas de equipos , sin considerar las características de la red local africana, las condiciones climáticas extremas y las capacidades limitadas de soporte de operación y mantenimiento.
Los ahorros de costos de equipos logrados durante la etapa inicial a menudo se convierten en costos de rectificación inesperados más adelante.
En este artículo, desde la perspectiva de los contratistas EPC, utilizaremos la experiencia real del proyecto para analizar uno por uno los riesgos de selección de transformadores, los cálculos de capacidad, la configuración del equipo y los errores comunes en los documentos de licitación.
Los sistemas maduros de distribución de energía industrial en China se basan en tres pilares: redes públicas estables, soporte posventa completo y condiciones climáticas moderadas . Cuando este enfoque se aplica directamente a África, a menudo surgen los siguientes cuatro riesgos ocultos.
En muchos países africanos, las fluctuaciones de voltaje de la red pública pueden alcanzar ±20% . Los cortes de energía en la red pública son comunes y los proyectos a menudo dependen de generadores diésel como energía de respaldo. El problema es que durante los repetidos cambios entre el suministro público y los generadores diésel, el voltaje y la frecuencia continúan fluctuando. El rango de regulación de voltaje de los transformadores estándar suele ser demasiado limitado para soportar estas condiciones.
Además, cuando se ponen en marcha motores grandes, como trituradoras de minería y ventiladores industriales, la corriente de entrada puede aumentar instantáneamente, provocando que la protección contra sobrecarga se dispare fácilmente.
Caso real: Proyecto EPC de planta de cantera en Tanzania
Durante la etapa de licitación EPC, el contratista copió directamente el diseño de distribución de energía de un proyecto de cantera nacional y compró un transformador estándar de 1000 kVA. El rango de regulación de voltaje no se amplió y se reservó un margen de carga insuficiente.
Durante el período de operación inicial, varias trituradoras estaban funcionando simultáneamente. Una vez que cayó el voltaje de la red pública, el transformador activó inmediatamente la protección y se apagó.
Este no fue un evento ocasional: sucedió con frecuencia..
El propietario emitió un aviso de retraso del proyecto directamente según el contrato EPC. El contratista EPC no tuvo más remedio que comprar urgentemente equipos de regulación de voltaje y enviar ingenieros al sitio para realizar modificaciones.
Después de incluir los costos de equipo, los gastos de viaje y las pérdidas de producción, el costo total fue mucho mayor que la diferencia de precio del transformador en sí.
En el interior de África, la temperatura de la estación seca puede superar los 45 ℃ . Las zonas costeras se enfrentan a la corrosión por niebla salina en los recintos metálicos, mientras que las zonas mineras sufren una acumulación de polvo que bloquea los canales de refrigeración.
La mayoría de los transformadores del mercado están diseñados en base a una condición de referencia templada de 30 ℃ . Cuando se instalan al aire libre en África, su capacidad de producción efectiva puede reducirse significativamente. Muchos documentos de licitación solo especifican la capacidad nominal e ignoran por completo la cuestión de los factores de reducción de temperatura ambiente..
Cuando el equipo funciona en condiciones de sobrecarga prolongada, el envejecimiento del aislamiento se acelera y pueden ocurrir fallas incluso dentro del período de garantía.
Caso real: Proyecto EPC de la planta procesadora de alimentos en la costa de Mombasa, Kenia
Para controlar el presupuesto del proyecto, el contratista EPC seleccionó un transformador con protección contra la corrosión estándar y no actualizó a un sistema de revestimiento anticorrosión de alta resistencia C5-M.
Tan sólo 14 meses después de la puesta en servicio , aparecieron grandes zonas de óxido en la superficie exterior del depósito. El rendimiento del sellado de la brida se deterioró, lo que provocó una lenta fuga de aceite del transformador y una degradación de la calidad del aceite.
Finalmente, el transformador tuvo que ser apagado para realizar tareas de mantenimiento importantes. La aceptación de finalización del proyecto se retrasó directamente y el cobro del pago final también se vio afectado.
En los últimos tres años, los propietarios industriales en África se han interesado cada vez más en instalar sistemas solares fotovoltaicos dentro de sus plantas para reducir el consumo de diésel. Sin embargo, los inversores fotovoltaicos generan continuamente armónicos y el flujo de energía puede volverse bidireccional . Los transformadores convencionales a menudo no pueden soportar estas condiciones de funcionamiento.
Más importante aún, este tipo de sobrecalentamiento localizado es una falla oculta . Incluso el control de temperatura por infrarrojos puede no detectarlo a tiempo. Cuando se produce el daño en el bobinado, el problema se descubre demasiado tarde, las líneas de producción se detienen y el contratista EPC enfrenta importantes reclamaciones de compensación.
Caso real: Proyecto EPC solar fotovoltaico de fábrica de alimentos de Ghana Accra
El contratista EPC compró un transformador convencional sumergido en aceite sin seleccionar un modelo personalizado antiarmónico.
Durante el período de máxima producción solar al mediodía, el monitoreo de temperatura por infrarrojos detectó que el aumento de temperatura local del sinuoso excedía continuamente el límite permitido. Para evitar daños al transformador, el sitio tuvo que limitar artificialmente la producción fotovoltaica , lo que significa que la generación de energía real no podía cumplir con los requisitos del contrato EPC.
El contratista EPC y el propietario disputaron este asunto durante varios meses y no se pudo realizar el pago final.
La mayoría de las plantas industriales en África no cuentan con equipos profesionales de mantenimiento eléctrico y las áreas mineras remotas a menudo tienen acceso deficiente al transporte. Una vez que falla un transformador, las piezas de repuesto enviadas desde China por mar pueden tardar al menos 40 días en llegar.
La selección del transformador EPC no debe centrarse únicamente en el precio de compra inicial. Se debe dar prioridad a la estabilidad operativa a largo plazo , la compatibilidad de los repuestos con y si el fabricante tiene certificaciones de exportación completas.
De lo contrario, cuando falla el equipo, la planta se detiene. Y cuando la planta se detiene, se pierde dinero.
Caso real: Proyecto EPC de procesamiento de minerales en el norte de Zambia
El contratista EPC seleccionó un transformador de bobinado de aluminio de bajo costo y ahorró algo de dinero durante la adquisición.
Después de dos años de funcionamiento, se produjo un cortocircuito entre espiras y el transformador quedó completamente dañado. La reparación local fue imposible. Se tuvo que enviar nuevo equipo de repuesto desde China, lo que requirió 42 días por mar..
La línea de producción permaneció cerrada durante este período y la pérdida de ingresos del propietario superó con creces los ahorros iniciales en adquisiciones.
Al final, el contratista EPC no sólo tuvo que reemplazar el equipo sino también soportar las pérdidas por tiempo de inactividad de la producción.
Como contratista EPC, no puede confiar simplemente en la lista de carga aproximada proporcionada por el propietario para seleccionar la capacidad del transformador. Debe realizar su propio cálculo e incluir múltiples márgenes : se deben considerar las fluctuaciones de voltaje, la reducción de potencia ambiental y los requisitos de expansión futuros.
Fórmula básica
Potencia aparente requerida S (kVA) = Potencia total del equipo P (kW) ÷ cosφ × Margen de seguridad
Recuerda estos tres valores:
Cargas de impacto basadas en motores: cosφ debe ser 0,80–0,85
Con compensación de potencia reactiva: cosφ se puede mejorar a 0,90–0,92
Margen de seguridad: los proyectos africanos deben utilizar al menos 1,2–1,3 y no deben ser inferiores a 1,2
Capacidad real disponible de un transformador de 1000 kVA:
Entorno estándar, cosφ = 0,8 → puede soportar aproximadamente 800 kW
Después de aplicar el factor africano de reducción de alta temperatura de 0,85 a 0,9 → la capacidad real disponible es de aproximadamente 850 a 900 kVA
En otras palabras, cree que compró 1000 kVA, pero la capacidad utilizable real del sitio puede ser solo de 850 a 900 kVA.
Criterios de límites de carga del sitio (referencia directa):
Carga continua 550–700kW → 1000kVA es la configuración óptima
Carga continua superior a 750 kW durante períodos prolongados → No utilice 1000 kVA , actualice a 1250 kVA
Caso real: Proyecto EPC de minería a pequeña escala en Zambia
El propietario insistió en utilizar un transformador de 1000 kVA para reducir costes. El contratista EPC no insistió firmemente en la solución recomendada y se comprometió.
Como resultado, durante la estación seca de alta temperatura, el equipo funcionó en condiciones de sobrecarga continua y el aumento de temperatura excedió los límites.
Finalmente, hubo que volver a comprar un transformador de 1250 kVA. Los costos de envío adicionales, los costos de elevación y las pérdidas de producción fueron mucho más altos que el costo de seleccionar el transformador de mayor capacidad desde el principio.
Límites de control de tasa de carga para diferentes aplicaciones:
Solicitud |
Límite de tasa de carga |
Notas |
|---|---|---|
Trituradoras para minería, plantas canteras |
60%–75% |
Margen de reserva para picos de arranque simultáneos del motor |
Procesamiento de alimentos, fábricas textiles. |
≤80% |
Se requiere gabinete de compensación de potencia reactiva |
Sistemas solares de autoconsumo |
Evite el funcionamiento a carga completa a largo plazo |
Se requieren transformadores antiarmónicos personalizados |
La siguiente tabla se puede utilizar como referencia técnica al preparar las especificaciones de licitación EPC:
Tipo de producto |
Aplicaciones EPC adecuadas |
Ventajas principales de EPC |
|---|---|---|
Transformador sumergido en aceite completamente sellado |
Áreas mineras al aire libre, plantas procesadoras de alimentos, centrales eléctricas híbridas solares-diesel, nuevos parques industriales |
Bobinado completo de cobre + estructura completamente sellada, requisitos de mantenimiento reducidos; admite protección anticorrosión de alta resistencia C5-M; Fuerte capacidad de sobrecarga, adecuado para sitios de operación no tripulados. |
Transformador seco de resina fundida |
Subestaciones interiores, fábricas de zonas francas, proyectos industriales urbanos, áreas controladas contra incendios. |
Sin riesgo de fuga de aceite, seguridad ignífuga; gabinete de protección contra el polvo opcional; Bajo nivel de ruido, adecuado para áreas cercanas a zonas residenciales. |
Transformador antiarmónicos en baño de aceite. |
Proyectos EPC de autoconsumo solar, almacenamiento de energía industrial + proyectos de integración fotovoltaica |
La estructura electromagnética del devanado optimizada resiste el flujo de energía bidireccional, reduce el aumento armónico de la temperatura y reduce los riesgos de reclamaciones futuras. |
Actualización opcional:
el transformador tipo aceite de éster respetuoso con el medio ambiente cumple con los requisitos de revisión ambiental de propietarios internacionales y proyectos de inversión en el extranjero. Es muy recomendable para parques industriales internacionales en África occidental y África oriental.

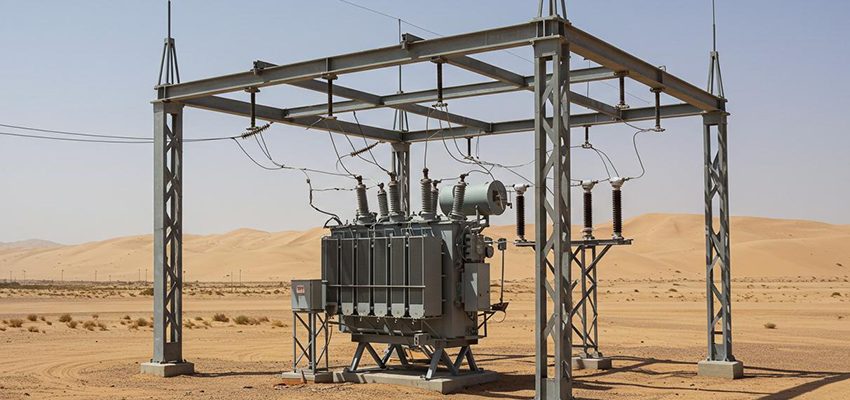

Muchos documentos de licitación EPC ni siquiera especifican requisitos de protección contra la corrosión o el polvo. Los problemas sólo se descubren después de la entrega, cuando el equipo no puede soportar el entorno del sitio.
La siguiente tabla se puede copiar directamente en especificaciones técnicas :
Condiciones ambientales |
Configuración recomendada |
Solución de actualización estándar de Zisheng Electric |
|---|---|---|
Pastizales tropicales del interior y zonas desérticas, altas temperaturas y polvo. |
Versión resistente a altas temperaturas y al polvo. |
Aislamiento clase H + tanque de aceite de enfriamiento reforzado + estructura completamente sellada para evitar la entrada de polvo y humedad |
Zonas costeras en África occidental y oriental, alta humedad + corrosión por niebla salina |
Versión anticorrosión de alta resistencia C5-M |
Tratamiento con chorro de arena de placas de acero, sistema completo de recubrimiento anticorrosión que incluye imprimación rica en zinc + recubrimiento intermedio + capa superior de fluorocarbono |
Subestaciones cerradas interiores con ventilación limitada. |
Solución de transformador tipo seco |
Agregue un recinto protector cerrado a prueba de polvo, optimice los canales de ventilación y defina los límites de carga durante la etapa de diseño |
Todos los puntos siguientes se basan en problemas reales que hemos encontrado en el sitio, no en suposiciones teóricas.
Una vez que el equipo llega al sitio, se descubre que el rango de regulación de voltaje es insuficiente y las fluctuaciones de voltaje provocan disparos frecuentes. La única solución es la modificación in situ, lo que cuesta tiempo y dinero.
✅ Solución: El documento de licitación debe indicar claramente:
'La capacidad del transformador se corregirá de acuerdo con la temperatura ambiente de la ubicación del proyecto y el rango de regulación de voltaje no será inferior a ±5%'.
Las condiciones de operación y mantenimiento en África son desafiantes. Los devanados de aluminio tienen una resistencia a los cortocircuitos más débil y una resistencia a la fluencia más pobre, lo que resulta en un riesgo de falla mucho mayor en comparación con los devanados de cobre.
Una vez que falla un transformador, el contratista EPC asume toda la responsabilidad de la garantía , no el fabricante.
Todos los transformadores industriales exportados por Zisheng Electric a África están estandarizados con devanados de cobre electrolítico de alta pureza . Esta no es una actualización opcional; es nuestro requisito mínimo.
✅ Solución: Especificar en el pliego de licitación:
'El material de bobinado será 100% cobre'.
No permitir sustitución.
Los fallos ocultos causados por armónicos son extremadamente difíciles de rastrear. Una vez que ocurren los problemas, el contratista EPC, el propietario y el fabricante a menudo entran en disputas sobre responsabilidad, lo que retrasa los pagos.
✅ Solución:
Los documentos de licitación del proyecto fotovoltaico deben especificar directamente:
'Se requiere un transformador personalizado antiarmónico'.
Muchos sistemas de energía africanos que siguen los estándares británicos utilizan 415 V en el lado de bajo voltaje, no el estándar nacional de 400 V.
Si la licitación solo indica 0,4 kV y el equipo llega al sitio, los motores pueden experimentar una potencia de salida insuficiente, lo que impediría que toda la planta funcione normalmente.
Caso real: Proyecto EPC de planta procesadora de alimentos en Camerún
Debido a una comunicación técnica insuficiente, el lado de bajo voltaje se especificó como 0,4 kV.
Durante la puesta en marcha en el sitio, toda la línea de producción sufrió una potencia de motor insuficiente.
El fabricante tuvo que modificar la estructura del devanado in situ. La puesta en marcha del proyecto se retrasó un mes y medio y el contratista EPC enfrentó una presión significativa por parte de las evaluaciones de desempeño de los propietarios.
✅ Solución:
Antes de la confirmación del pedido, se requiere una verificación obligatoria del estándar de voltaje de la red local. Especifique claramente:
'Lado de baja tensión: 415 V.'
Mercados como Kenia y Tanzania exigen certificados PVOC y COC para el despacho de aduana.
Si el equipo llega sin los certificados requeridos, los contenedores quedan varados en el puerto. Los costos de estadía y almacenamiento continúan acumulándose diariamente, mientras que el cronograma del proyecto se retrasa.
✅ Solución:
El contrato de adquisición debe exigir claramente que el proveedor proporcione la documentación completa del despacho de aduana.
En áreas suburbanas y sitios mineros remotos en África, el robo de equipos al aire libre es un problema común.
Sin protección antirrobo, la adquisición de repuestos lleva mucho tiempo y provoca importantes retrasos en los proyectos.
✅ Solución:
Para áreas de alto riesgo de robo, agregue un requisito en el documento de licitación:
'Los transformadores exteriores deberán estar equipados con estructuras antirrobo con cerradura'.
Respuesta:
Porque los proyectos africanos suelen enfrentar temperaturas ambiente más altas, fluctuaciones de voltaje más severas, características de carga más complejas y ciclos de mantenimiento más largos. La capacidad del transformador y los niveles de protección deben reevaluarse de acuerdo con las condiciones operativas locales reales.
Respuesta:
Depende del factor de potencia, el tipo de carga y las condiciones ambientales.
Generalmente:
Cargas de producción estables: alrededor de 600 a 700 kW es más común;
Cargas de impacto de motores grandes: requieren una relación de carga más baja;
Proyectos fotovoltaicos: deben considerar armónicos y flujo de energía bidireccional.
Respuesta:
Los transformadores Dyn11 se utilizan ampliamente en sistemas de distribución industrial. Ayudan a suprimir armónicos de tercer orden y de orden múltiple y brindan una mayor capacidad para manejar cargas desequilibradas trifásicas.
Respuesta:
Rango del cambiador de tomas de voltaje, material del devanado y requisitos antiarmónicos.
Respuesta:
Porque los inversores fotovoltaicos generan armónicos e implican un flujo de energía bidireccional. Los transformadores requieren un control optimizado del aumento de temperatura del devanado y un diseño electromagnético para manejar estas condiciones de operación.
Para los proyectos EPC africanos, la presión del cronograma y los riesgos de penalización contractual se extienden a lo largo de todo el ciclo del proyecto.
Un transformador puede parecer solo una pieza del equipo en el sistema de distribución de energía, pero los problemas en la selección, los parámetros o el diseño de protección pueden desencadenar reacciones en cadena, con pérdidas que exceden con creces el valor del equipo en sí.
Margen de capacidad, parámetros de voltaje, nivel de protección ambiental, compatibilidad armónica y documentos de certificación de exportación : estos cinco puntos deben confirmarse durante la etapa de licitación.
No espere hasta que el equipo llegue al sitio para intentar solucionar los problemas.
Dedicar más esfuerzo a una ronda adicional de verificación de las condiciones operativas durante la etapa inicial puede ahorrar docenas o incluso cientos de veces el costo de modificaciones posteriores y pérdidas por tiempo de inactividad.
La industrialización de África continúa acelerándose, con la puesta en marcha de un gran número de nuevos proyectos mineros, plantas de procesamiento y parques industriales solares.
Zisheng Electric lleva mucho tiempo prestando servicios a empresas mineras, plantas de fabricación, parques industriales y contratistas EPC fotovoltaicos. Podemos ayudar a los contratistas de EPC con cálculos de carga, optimización de la distribución de energía, fabricación de equipos personalizados y documentación de exportación completa , brindando soluciones integradas de distribución de energía diseñadas para los complejos entornos operativos de África.
Si actualmente está siguiendo un proyecto EPC industrial africano,
