Différences entre les transformateurs immergés dans l'huile et les transformateurs de type sec : comment choisir le bon pour un projet d'ingénierie

Dans la conception de systèmes de distribution d'énergie pour les installations industrielles, les complexes commerciaux et les projets d'énergie renouvelable , le choix du transformateur est toujours une décision critique. Le choix entre un transformateur immergé dans l'huile et un transformateur de type sec affecte non seulement l'investissement initial du projet, mais également les coûts d'exploitation et de maintenance à long terme, les marges de sécurité et l'adaptabilité aux conditions du site.

En tant qu'ingénieur chez Zisheng Electric ayant passé des années à travailler sur des sites de projets et à participer à des revues de dessins de conception, je comprends la réelle difficulté derrière ce choix. La liste des paramètres techniques est simple. Le véritable défi est de savoir faire le bon compromis en fonction des conditions réelles d'exploitation de chaque projet.

Cet article ignorera la théorie générique et se concentrera directement sur les différences fondamentales entre les deux types de transformateurs, en fournissant une logique de sélection pratique qui peut être appliquée à de vrais projets EPC..

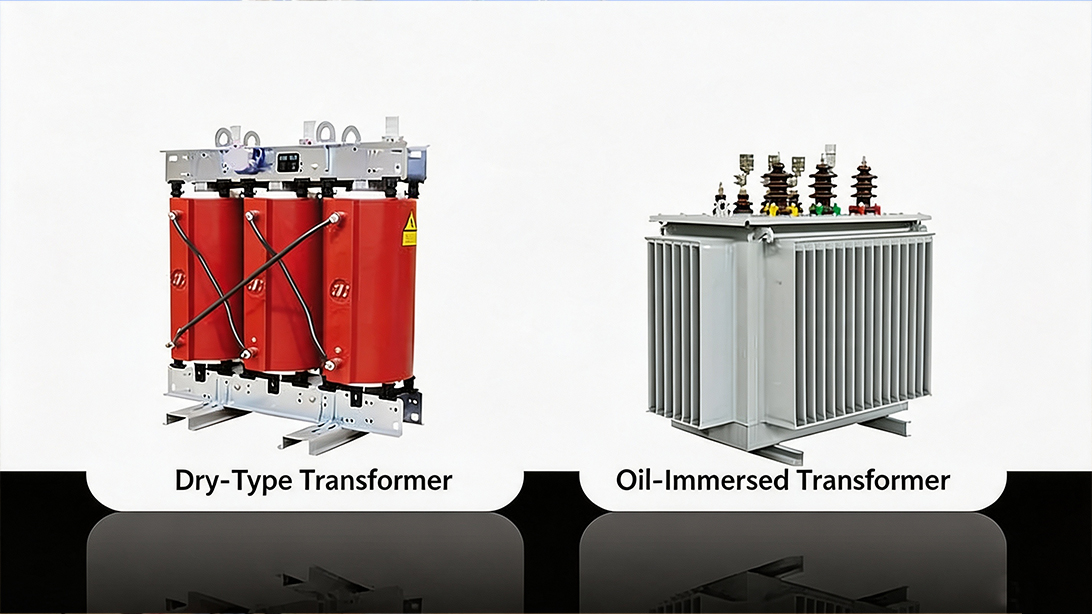

1. Commencez par les fondamentaux : le matériau isolant définit leurs différentes caractéristiques

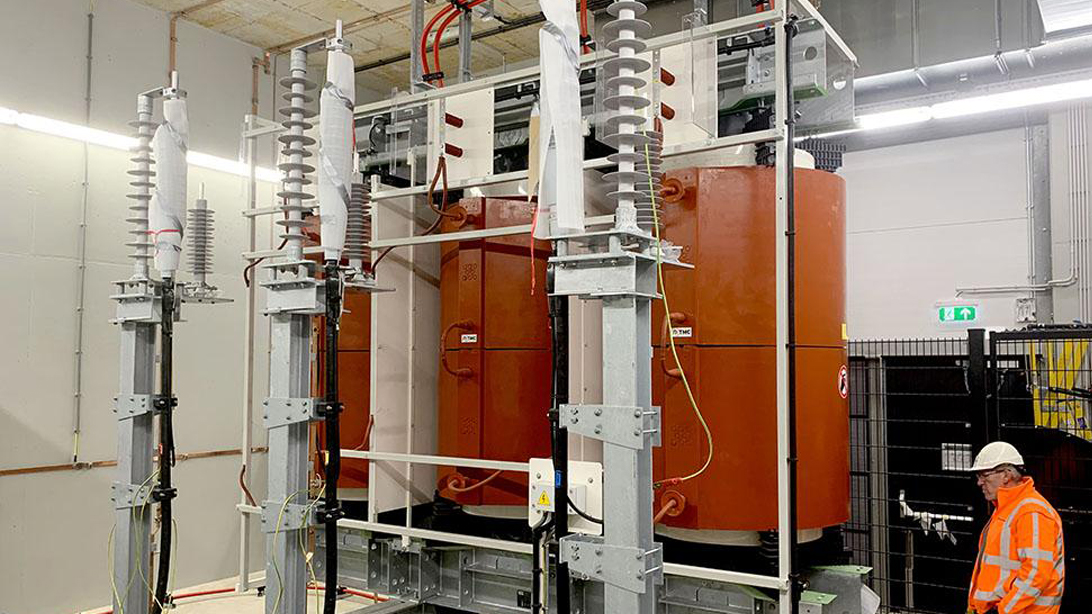

Un transformateur de type sec utilise de la résine époxy et de l’air comme principal isolant et moyen de refroidissement. Dans une conception en résine coulée, les enroulements sont encapsulés dans de la résine époxy, tandis que le noyau reste exposé à l'air ambiant. La chaleur est principalement dissipée par circulation d’air naturelle ou forcée.

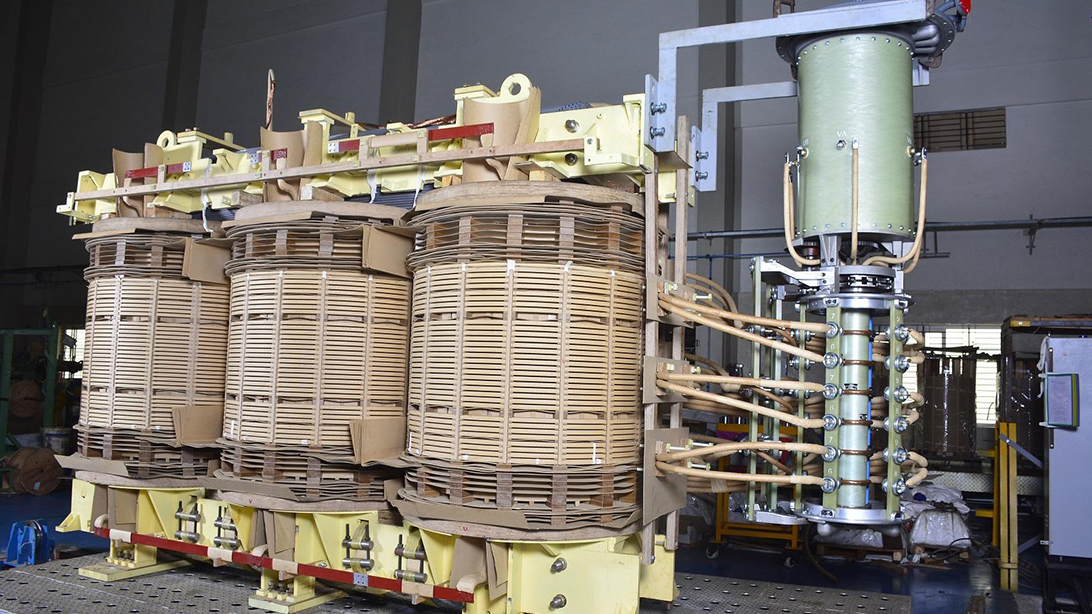

un transformateur immergé dans l'huile a ses enroulements et son noyau immergés dans un liquide isolant, qui peut être En revanche, de l'huile minérale, un fluide ester naturel ou un fluide ester synthétique . Le liquide isolant remplit simultanément deux fonctions : il assure l’isolation électrique et sert de moyen principal pour évacuer la chaleur des parties actives.

Cette différence structurelle fondamentale est ce qui crée les principales distinctions entre les deux types de transformateurs en termes de caractéristiques d'incendie et de sécurité, de performances de refroidissement, de capacité de surcharge, de durée de vie de l'isolation et d'adaptabilité aux différents environnements d'installation..

Les transformateurs de type sec sont généralement disponibles dans des conceptions à enroulement ouvert et encapsulées dans de la résine coulée . Ils reposent sur une isolation solide, offrent généralement un niveau élevé de résistance aux flammes et ne contiennent aucun liquide isolant combustible.

En revanche, les transformateurs conventionnels immergés dans l’huile minérale contiennent un volume important d’huile isolante inflammable. En cas d'arc interne ou de rupture d'isolation, un chauffage rapide peut vaporiser l'huile et générer une pression interne élevée, pouvant entraîner une rupture du réservoir, une fuite d'huile ou même un incendie. Les fluides isolants à base d'esters naturels et d'esters synthétiques ont des points d'incendie beaucoup plus élevés et sont considérés comme moins inflammables, ce qui réduit considérablement le risque d'incendie associé.

Les transformateurs immergés dans l’huile utilisent un liquide isolant à la fois pour l’isolation électrique et le transfert de chaleur. Cela leur confère une plus grande capacité de gestion thermique dans des conditions de charge élevée, de charge élevée et très fluctuantes . Cependant, la capacité de surcharge réellement admissible doit toujours être évaluée en fonction de facteurs tels que la température ambiante, la charge initiale, la méthode de refroidissement et la température du point chaud de l'enroulement..

Le système d'isolation d'un transformateur de type sec peut atteindre la classe thermique H (180°C) . Cette valeur représente la limite d'endurance thermique du matériau isolant plutôt que sa température normale de fonctionnement. Étant donné que les transformateurs de type sec ont généralement une capacité thermique globale plus faible, leur température augmente plus rapidement en cas de surcharge, ce qui rend les conditions de ventilation et de dissipation thermique particulièrement importantes.

2. Comparaison de l'ingénierie de base : transformateurs de type sec et transformateurs immergés dans l'huile

3. Arbre décisionnel de sélection EPC : cinq questions pour déterminer la bonne direction

Lorsque je reçois un nouveau projet, je ne commence pas par vérifier le coût du matériel. Je pose généralement ces cinq questions dans l’ordre.

3.1 L'emplacement d'installation est-il restreint ?

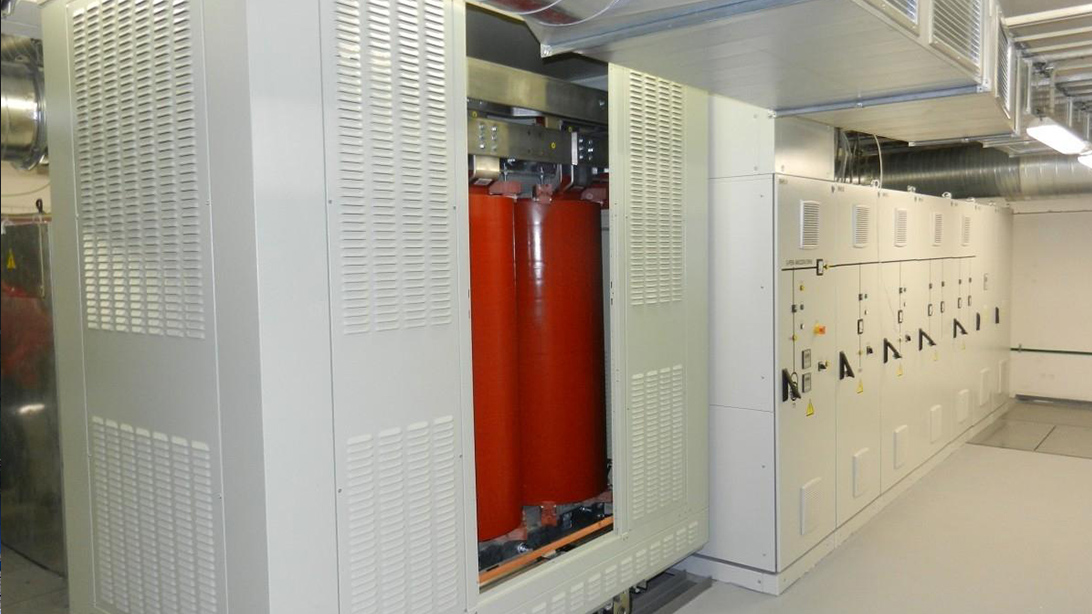

Pour les emplacements intérieurs tels que les sous-sols, les immeubles de grande hauteur et les complexes commerciaux , les transformateurs de type sec constituent généralement la solution d'ingénierie privilégiée, en particulier lorsque les exigences d'approbation en matière de sécurité incendie sont strictes.

La réglementation n’interdit pas toujours complètement l’installation de transformateurs immergés dans l’huile à l’intérieur des bâtiments. Cependant, un transformateur intérieur immergé dans l'huile nécessite normalement un ensemble complet de mesures de soutien, notamment des installations de confinement d'huile d'urgence, des séparations coupe-feu et des systèmes d'extinction d'incendie . Ces exigences peuvent augmenter considérablement les coûts des systèmes civils et auxiliaires, c'est pourquoi les unités immergées dans l'huile sont rarement sélectionnées pour de telles applications.

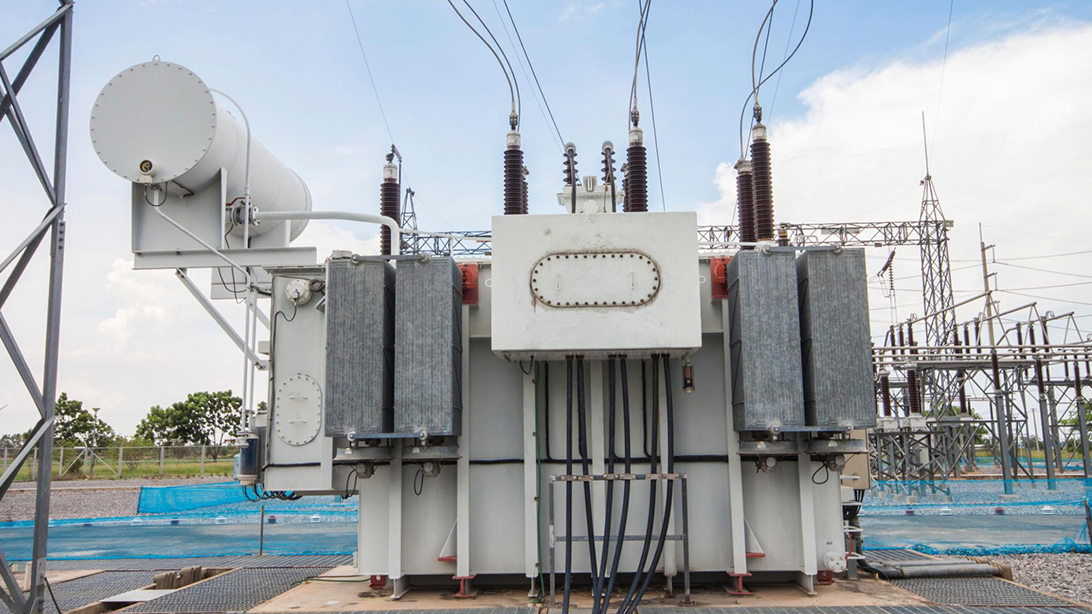

Pour les sous-stations préfabriquées extérieures ou les salles de transformateurs indépendantes dotées d’une ventilation ouverte et efficace, les avantages économiques globaux des transformateurs immergés dans l’huile peuvent être pleinement exploités.

Cependant, les planchers d'équipement surélevés fermés ou les niveaux intermédiaires mal ventilés ne conviennent généralement pas à l'installation de transformateurs immergés dans l'huile.

3.2 La charge est-elle stable ou fortement fluctuante ?

Les applications telles que le démarrage de gros moteurs, les commutations fréquentes de fours électriques et les charges d'impact des laminoirs imposent des contraintes thermiques et mécaniques beaucoup plus importantes au transformateur. Dans ces conditions, un transformateur immergé dans l’huile est généralement mieux adapté en raison de sa plus grande stabilité thermique et de son excellente capacité de tenue aux courts-circuits.

Pour les charges relativement stables telles que l'éclairage, les systèmes de climatisation et les alimentations de bureau , un transformateur de type sec est généralement tout à fait adéquat.

继续按前面的技术英文风格翻译，并保持适合海外独立站发布的表达：

3.3 Quel est le cycle de vie prévu du projet ?

Si un projet EPC ne couvre qu'une période de garantie de deux ans, le coût initial inférieur d'un transformateur de type sec peut constituer un avantage considérable.

Cependant, pour les projets BOT, BOO ou exploités par le propriétaire avec une période d'exploitation de plus de 10 ans , les pertes d'exploitation inférieures d'un transformateur immergé dans l'huile peuvent compenser la différence de prix initiale en quelques années, en fonction des conditions de charge et des tarifs de l'électricité. Après cela, les économies d’énergie continuent de s’accumuler.

Ce calcul doit donc être basé sur les flux de trésorerie du cycle de vie et le coût total de possession , plutôt que sur une simple comparaison des prix d'achat des équipements lors des appels d'offres.

3.4 Existe-t-il des exigences locales obligatoires en matière d'environnement ou de sécurité incendie ?

Pour les installations souterraines, les immeubles de grande hauteur, les zones densément occupées et les projets soumis à des exigences strictes en matière de protection contre l'incendie , les codes locaux du bâtiment et de prévention des incendies ainsi que les spécifications techniques du propriétaire doivent être vérifiés en premier.

L'installation intérieure de transformateurs remplis d'huile minérale nécessite généralement des mesures supplémentaires telles qu'une séparation coupe-feu, un confinement d'urgence de l'huile et des systèmes d'extinction d'incendie . Pour cette raison, de nombreux projets dans ces environnements donnent la priorité aux transformateurs de type sec ou aux transformateurs utilisant des fluides isolants à point d'inflammabilité élevé..

Certains parcs industriels nécessitent spécifiquement des transformateurs remplis de fluides esters à point d'inflammabilité élevé. Dans de tels cas, un transformateur immergé dans l’huile peut toujours être sélectionné, même si le coût de l’équipement augmentera.

Pour les endroits écologiquement sensibles tels que les zones de protection des sources d'eau ou les installations agricoles , un transformateur de type sec peut également être préféré en fonction des exigences environnementales locales.

3.5 Le projet nécessitera-t-il une future expansion de la capacité ou un déplacement de l'équipement ?

Pour des applications telles que l'alimentation électrique temporaire, les sous-stations mobiles dans les projets miniers et la construction de tunnels , la construction compacte et le système de refroidissement autonome d'un transformateur immergé dans l'huile peuvent rendre le déplacement d'une unité complète relativement pratique.

Cependant, pour les sous-stations installées en permanence, la mobilité n'est généralement pas un facteur majeur.

4. Plusieurs détails techniques faciles à négliger

Après avoir examiné le cadre principal de sélection, il y a trois points pratiques que j'ai vus à plusieurs reprises lors des revues de dessins et de la mise en service du site.

Premièrement : le « piège à indice de protection IP » des transformateurs de type sec

De nombreux projets spécifient un boîtier IP20, mais l'environnement d'installation réel est fortement contaminé par la poussière, comme dans les cimenteries ou les ateliers de menuiserie..

L'accumulation de poussière peut réduire considérablement la ventilation naturelle et la dissipation thermique, ce qui peut réduire la capacité de charge réelle du transformateur.

Pour ces environnements, je recommande normalement soit de sélectionner un boîtier IP40 avec une filtration appropriée et d'établir un programme de nettoyage régulier, soit de reconsidérer si un transformateur immergé dans l'huile serait plus approprié.

Deuxièmement : les transformateurs immergés dans l'huile ne sont pas « sans entretien »

Un transformateur immergé dans l’huile ne peut pas être simplement installé et oublié.

Pendant l'exploitation, l'état de l'huile isolante doit être vérifié en fonction de l'importance de l'équipement, des années de service et de la politique d'entretien du propriétaire. Les éléments de diagnostic typiques incluent la tension de claquage, la teneur en humidité, le facteur de dissipation diélectrique et, si nécessaire, l'analyse des gaz dissous (DGA)..

Cependant, dans les projets réels, ces procédures de maintenance ne sont pas toujours effectuées de manière cohérente.

Si le propriétaire ne dispose pas d'une équipe de maintenance professionnelle, les caractéristiques d'entretien relativement faibles d'un transformateur de type sec peuvent en fait réduire le risque opérationnel à long terme.

Le facteur humain est rarement présenté dans les tableaux comparatifs techniques, mais dans les projets réels, il est important.

Troisièmement : les différences de bruit sont souvent sous-estimées dans les endroits sensibles au bruit

Les hôpitaux, les écoles et les hôtels ont généralement des exigences acoustiques exigeantes.

Dans un transformateur de type sec , les vibrations magnétostrictives du noyau peuvent être transmises plus directement à travers la structure rigide. Une fois que le bruit devient un problème, des mesures d'atténuation telles que des enceintes acoustiques ou des bases d'isolation contre les vibrations peuvent ajouter des coûts considérables.

En comparaison, un transformateur immergé dans l'huile bénéficie de l'effet d'amortissement du liquide isolant et son niveau sonore pondéré A mesuré peut souvent être inférieur en fonction de la conception du transformateur.

Cette différence peut devenir particulièrement visible la nuit, lorsque les niveaux de bruit de fond sont beaucoup plus faibles.

5. Quelques lignes directrices pratiques de sélection plutôt que des conclusions absolues

Je ne vous dirais pas que « L’option A est toujours la bonne » ou « L’option B est toujours meilleure. »

Il n’existe pas de réponse universelle en matière de sélection d’ingénieurs. Ce qui compte, c'est l' adéquation entre la conception du transformateur et les conditions limites réelles du projet..

Cela dit, plusieurs règles pratiques de filtrage peuvent être utiles. Les plages de capacité ci-dessous sont basées sur l'expérience du projet et ne doivent pas être considérées comme des normes obligatoires.

Installations intérieures à 800 kVA et moins

Considérer en priorité un transformateur sec.

Dans cette plage de capacité, la différence de coût initial peut être significative, alors que les systèmes de refroidissement et de contrôle de la température des transformateurs de type sec sont déjà matures pour la plupart des applications intérieures conventionnelles.

Au-dessus de 2 000 kVA dans une salle de transformation indépendante

Il vaut la peine de calculer le coût total de possession (TCO) sur 15 ans d'un transformateur immergé dans l'huile..

Dans de nombreux projets à forte utilisation, les économies d’électricité résultant de pertes moindres peuvent devenir plus importantes que la différence de prix initiale de l’équipement.

Environnements spéciaux : humidité élevée, brouillard salin ou haute altitude

La construction étanche d'un transformateur immergé dans l'huile peut offrir des avantages dans des environnements exigeants.

Si un transformateur de type sec doit être utilisé en raison d'exigences de sécurité incendie, demandez au fabricant de fournir une documentation couvrant l'isolation de classe H, le traitement résistant à l'humidité et les mesures de protection de l'environnement . Lorsque le cahier des charges du projet l'exige, l'accord technique doit également définir clairement le critère d'acceptation des décharges partielles , par exemple ≤5 pC.

Stratégie dans le cadre d'un contrat EPC

Si le propriétaire attribue le projet sur la base d'un prix EPC fixe , le choix d'un transformateur de type sec peut contribuer à réduire le prix de l'offre initiale et à améliorer la compétitivité commerciale.

Cependant, la clarification technique doit clairement indiquer que la solution sélectionnée est basée sur l' environnement d'exploitation et les conditions de conception spécifiés..

Cette précision écrite est importante. Il crée un dossier technique professionnel montrant les hypothèses sur lesquelles la sélection a été effectuée.

Quel transformateur faut-il sélectionner pour différents scénarios de projet ?

Un dernier point pratique.

Pour les ingénieurs, le plus grand risque est souvent de ne pas choisir le « mauvais » transformateur. Il s'intéresse uniquement au cahier des charges et néglige les conditions réelles d'exploitation..

Le choix entre un transformateur immergé dans l'huile et un transformateur de type sec consiste essentiellement à trouver le meilleur équilibre entre quatre facteurs : la sécurité, l'efficacité, l'environnement d'installation et les exigences de maintenance . Aucune des deux options n’est intrinsèquement plus avancée. Le meilleur choix est simplement celui qui correspond le mieux aux besoins réels du projet.

La prochaine fois que vous comparerez les options de transformateur, il sera peut-être utile de revoir le tableau et le cadre de décision de cet article. Examinez les conditions réelles du site, calculez les pertes d'exploitation et prenez la décision en comprenant clairement l'impact à long terme.

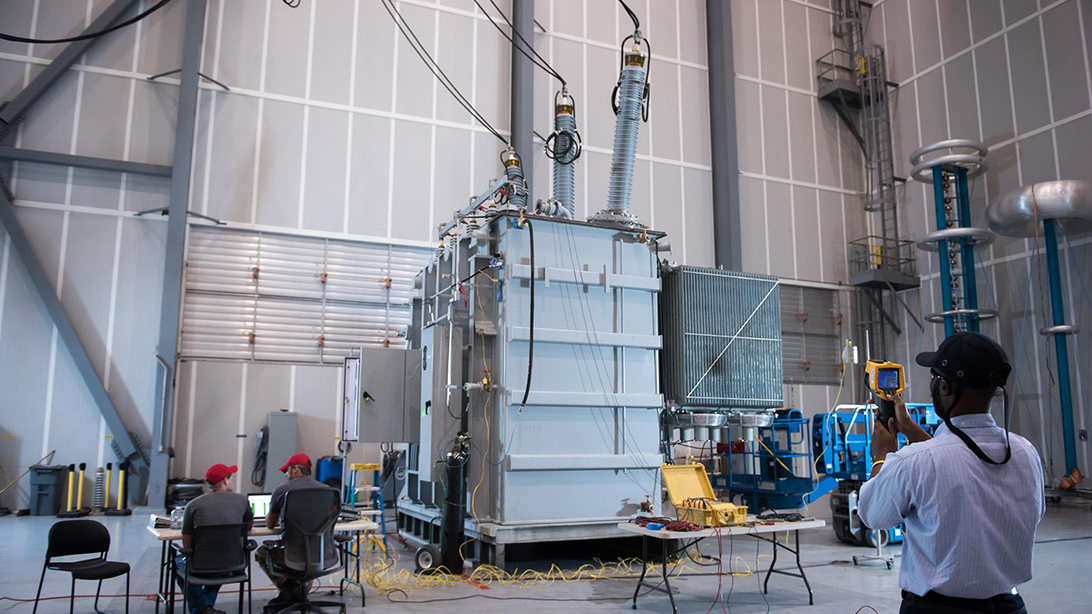

Zisheng Electric peut prendre en charge la sélection du transformateur en fonction des spécifications techniques du projet, du diagramme unifilaire (SLD) et des conditions réelles du site , y compris l'examen des écarts techniques, la documentation de fabrication, les tests d'acceptation en usine (FAT) et la coordination des livraisons à l'exportation.

Notre gamme de produits comprend transformateurs immergés dans l'huile, transformateurs de sous-station, transformateurs sur socle, transformateurs sur poteaux, transformateurs de type sec.

Si votre projet est déjà entré dans la phase d'appel d'offres ou de clarification technique, vous pouvez nous envoyer la spécification, le SLD et la fiche technique. Notre équipe d'ingénierie fournira une première réponse technique dans les 24 heures.
