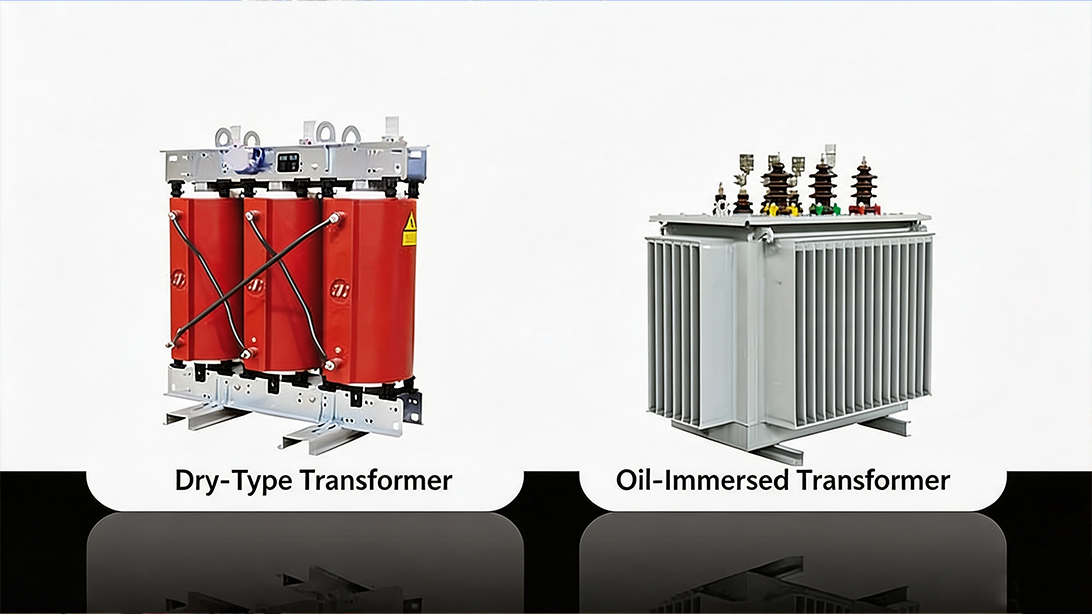

油入変圧器と乾式変圧器の違い: エンジニアリング プロジェクトに適切な変圧器を選択する方法

の配電システムの設計では 産業施設、商業施設、再生可能エネルギー プロジェクト、変圧器の選択は常に重要な決定となります。どちらを選択するかは 油入変圧器と乾式変圧器の 、プロジェクトの初期投資だけでなく、長期的な運転およびメンテナンスのコスト、安​​全マージン、現場条件への適応性にも影響します。

Zisheng Electric のエンジニアとして、長年プロジェクト現場で働き、設計図のレビューに参加してきた私は、この選択の背後にある本当の難しさを理解しています。技術的なパラメータをリストするのは簡単です。本当の課題は、各プロジェクトの実際の運用条件に基づいて適切なトレードオフを行う方法を知ることです。

この記事では、一般的な理論を省略し、2 つの変圧器タイプの基本的な違いに直接焦点を当て、実際のに適用できる実用的な選択ロジックを提供します。 EPC プロジェクト.

1. 基本的なことから始めましょう: 絶縁媒体はそのさまざまな特性を定義します

乾式 変圧器は、 を使用します。 エポキシ樹脂と空気 主な絶縁および冷却媒体としてキャスト樹脂設計では、巻線はエポキシ樹脂でカプセル化されますが、コアは周囲の空気にさらされたままになります。熱は主に自然または強制空気循環によって放散されます。

て い対照的に、油入変圧器は、その巻線とコアの両方が、鉱油、天然エステル流体、または合成エステル流体などの絶縁液体に浸漬され ます。絶縁液体は 2 つの機能を同時に実行します。電気絶縁を提供し、能動部品から熱を伝達するための主要な媒体として機能します。

この基本的な構造の違いが、防火特性、安全特性、冷却性能、過負荷能力、絶縁寿命、さまざまな設置環境への適応性の点で、2 つの変圧器タイプ間に大きな違いを生み出します 。.

乾式変圧器は、一般に、 開放巻線 および 鋳造樹脂でカプセル化された 設計で入手可能です。これらは固体断熱材に依存しており、通常は高レベルの難燃性を備え、可燃性の絶縁液体を含んでいません。

対照的に、従来の鉱油入変圧器には可燃性の絶縁油が大量に含まれています。内部アークや絶縁破壊が発生した場合、急激な加熱によりオイルが蒸発し、高い内部圧力が発生し、タンクの破裂、オイル漏れ、さらには火災につながる可能性があります。 天然エステルおよび合成エステル絶縁流体は 発火点がはるかに高く、可燃性が低いと考えられているため、関連する火災の危険が大幅に軽減されます。

油入変圧器は、電気絶縁と熱伝達の両方に絶縁性液体を使用します。これによりで、より強力な熱管理機能が提供されます 、大容量、高負荷、および変動の激しい負荷条件下。ただし、実際の許容過負荷能力はなどの要素に基づいて評価する必要があります。 、周囲温度、初期負荷、冷却方法、巻線のホットスポット温度.

乾式変圧器の絶縁システムは、 クラス H の熱定格 (180°C)に達します。この値は、通常の動作温度ではなく、断熱材の熱耐久限界を表します。乾式変圧器は一般に全体の熱容量が低いため、過負荷状態では温度がより早く上昇するため、 換気と放熱の条件が 特に重要になります。

2. コア技術の比較: 乾式変圧器と油入変圧器

3. EPC 選択意思決定ツリー: 正しい方向性を決定するための 5 つの質問

新しいプロジェクトを受注したとき、私は設備コストを確認することから始めません。私は通常、これら 5 つの質問を順番に尋ねます。

3.1 設置場所に制限はありますか？

などの屋内の場所では 地下室、高層ビル、複合商業施設、特に防火認可要件が厳しい場合には、一般に乾式変圧器が好ましいエンジニアリング ソリューションです。

油入変圧器を建物内に設置することは、規制によって必ずしも完全に禁止されているわけではありません。ただし、屋内油入変圧器には通常、などの一連の支援措置が必要です 緊急用油封じ込め設備、防火設備、消火システム。これらの要件により、民間および補助システムのコストが大幅に増加する可能性があるため、このような用途には油浸ユニットが選択されることはほとんどありません。

では 屋外プレハブ変電所やオープンで効果的な換気を備えた独立した変電室 、油入変圧器の全体的な経済的利点を最大限に活用できます。

ただし、 密閉された高所の機器床や換気の悪い中間レベル は、一般に油入変圧器の設置には依然として適していません。

3.2 負荷は安定していますか? それとも大きく変動していますか?

などの用途では、 大型モーターの始動、電気炉の頻繁な切り替え、圧延機の衝撃負荷 変圧器にはるかに大きな熱的および機械的ストレスがかかります。このような条件下では、 油入変圧器が一般に適しています。 熱安定性が高く短絡耐性に優れている

などの比較的安定した負荷の場合 照明、空調システム、オフィスの電源、通常は 乾式変圧器 で十分です。

引き続き前の技術和文翻訳、および海外独立站配信の表を保持します。

3.3 予想されるプロジェクトのライフサイクルはどれくらいですか?

EPC プロジェクトの保証期間が 2 年間のみの場合、乾式変圧器の初期コストが低いことが大きな利点となります。

ただし、 運転期間が 10 年を超える BOT、BOO、またはオーナー運営プロジェクトの場合、負荷条件や電気料金によっては、の低い営業損失 油入変圧器 により、数年以内に初期価格の差が相殺される可能性があります。その後も省エネ効果は蓄積され続けます。

したがって、この計算はに基づいて行う必要があります。 ライフサイクル キャッシュ フローと総所有コスト、入札中に機器の購入価格を単純に比較するのではなく、

3.4 地域の環境または防火に関する必須の要件はありますか?

の場合は 地下施設、高層ビル、人口密集地域、および厳格な防火要件を伴うプロジェクト、地域の建物および消防法、ならびに所有者の技術仕様を最初に確認する必要があります。

鉱物油を充填した変圧器を屋内に設置するには、通常、 防火設備、緊急用油封じ込め、消火システムなどの追加措置が必要です。このため、これらの環境における多くのプロジェクトでは、 乾式変圧器または高発火点絶縁流体を使用する変圧器が優先されます。.

一部の工業団地では、特に高発火点エステル流体を充填した変圧器が必要です。このような場合でも、 油入変圧器を選択することも可能です。 設備コストは高くなりますが、

などの環境に敏感な場所では 水源保護地域や農業施設、地域の環境要件に応じて 乾式変圧器が 好まれる場合もあります。

3.5 プロジェクトでは将来の容量拡張や設備の移転が必要ですか?

などの用途では、 臨時電源、鉱山プロジェクトの移動変電所、トンネル建設のコンパクトな構造と内蔵型冷却システムにより、 油入変圧器 ユニット全体の移設が比較的容易になります。

ただし、恒久的に設置された変電所の場合、通常、可動性は重要な考慮事項ではありません。

4. 見落とされやすいいくつかのエンジニアリングの詳細

主な選択の枠組みを見た後、私が図面のレビューや現場の試運転中に繰り返し見てきた実践的なポイントが 3 つあります。

第一回：乾式変圧器の「IP定格の罠」

多くのプロジェクトでは IP20 エンクロージャが指定されていますが、実際の設置環境は セメント工場や木工作業場など、粉塵でひどく汚染されています。.

埃が蓄積すると自然換気と熱放散が大幅に減少し、変圧器の実際の耐荷重能力が低下する可能性があります。

このような環境では、通常、 適切な濾過機能を備えた IP40 エンクロージャを選択し 、定期的な清掃スケジュールを確立するか、 油入変圧器の 方が適しているかどうか再検討することをお勧めします。

第二: 油入変圧器は「メンテナンスフリー」ではない

油入変圧器は設置しておけば放置できるものではありません。

運転中は、機器の重要性、使用年数、所有者のメンテナンス方針に応じて、絶縁油の状態をチェックする必要があります。一般的な診断項目には、 絶縁破壊電圧、含水率、誘電正接、および必要に応じて溶存ガス分析 (DGA)が含まれます。.

しかし、実際のプロジェクトでは、これらの保守手順が常に一貫して実行されるわけではありません。

所有者に専門のメンテナンス チームがいない場合、 乾式変圧器の比較的メンテナンスの手間がかからない特性により、 実際には長期的な運用リスクが軽減される可能性があります。

人的要因は技術的な比較表にはほとんど示されませんが、実際のプロジェクトでは重要です。

3 番目: 騒音に敏感な場所では騒音の違いが過小評価されることが多い

病院、学校、ホテルには通常、厳しい音響要件があります。

では 乾式トランス、コアからの磁歪振動が剛構造によりダイレクトに伝わります。騒音が問題になると、音響エンクロージャや防振ベースなどの軽減策にかなりのコストがかかる可能性があります。

比較すると、油 入変圧器は絶縁液の減衰効果の恩恵を受けており、変圧器の設計によっては測定される A 特性騒音レベルが低くなることがよくあります。

この違いは、周囲の騒音レベルがはるかに低い夜間に特に顕著になります。

5. 絶対的な結論ではなく、いくつかの実践的な選択ガイドライン

私は、「選択肢 A が常に正しい」とか「選択肢 B が常に優れている」とは言いません。

エンジニアリングの選択に普遍的な答えはありません。重要なのは、 変圧器の設計とプロジェクトの実際の境界条件との一致です。.

そうは言っても、いくつかの実際的なスクリーニング ルールが役立つ場合があります。以下の容量範囲はプロジェクトの経験に基づいており、必須の標準として扱うべきではありません。

800 kVA 以下の屋内設置

を優先検討 乾式変圧器.

この容量範囲内では、初期コストの差が大きくなる可能性がありますが、乾式変圧器冷却および温度制御システムは、ほとんどの従来の屋内用途にすでに成熟しています。

独立した変圧器室で 2000 kVA 以上

を計算する価値があります。 15 年間の総所有コスト (TCO) の 油入変圧器.

多くの利用率の高いプロジェクトでは、初期の機器価格の差よりも、損失の低減による電力節約の方が重要になる場合があります。

特殊環境: 高湿度、塩水噴霧、または高地

の密閉構造は、 油入変圧器 要求の厳しい環境において利点をもたらします。

火災安全要件のために乾式変圧器を使用しなければならない場合は、 クラス H 絶縁、耐湿処理、および環境保護対策をカバーする文書の提供をメーカーに依頼してください。プロジェクトの仕様で要求されている場合、技術協定では 部分放電の許容基準(例 : ≤5 pC)も明確に定義する必要があります。.

EPC契約に基づく戦略

所有者がでプロジェクトを落札した場合 固定価格 EPC ベース、乾式変圧器を選択すると、当初の入札価格が下がり、商業競争力が向上する可能性があります。

ただし、技術的な説明には、選択したソリューションが 指定された動作環境と設計条件に基づいていることを明確に記載する必要があります。.

書面による説明は重要です。選択が行われた前提を示す専門的な技術記録が作成されます。

さまざまなプロジェクト シナリオではどのトランスを選択する必要がありますか?

最後に実践的なポイントを 1 つ挙げます。

エンジニアにとって最大のリスクは、多くの場合、「間違った」変圧器を選択しないことです。いる 入札仕様書だけを見て実際の運転条件を無視して.

の選択は、基本的に 油入変圧器と乾式変圧器 の 4 つの要素の最適なバランスを見つけることによって決まります 、安全性、効率、設置環境、メンテナンス要件。どちらのオプションも本質的に高度なものではありません。より良い選択とは、単にプロジェクトの実際のニーズにより近いものを選択することです。

次回変圧器のオプションを比較するときは、この記事の表と意思決定の枠組みをもう一度検討する価値があるかもしれません。実際の現場の状況を見て、営業損失を計算し、長期的な影響を明確に理解した上で意思決定を行ってください。

Zisheng Electric は、プロジェクトの 技術仕様、単線図 (SLD)、および技術逸脱レビュー、製造文書、 工場受け入れ試験 (FAT) 、および輸出納品調整を含む実際の現場条件に基づいて変圧器の選択をサポートできます。
