Nota: la capacità nominale effettiva, il rapporto di tensione, l'impedenza, il livello di isolamento, il gruppo vettoriale, l'intervallo di prese e il metodo di raffreddamento devono essere determinati in base alle specifiche tecniche del cliente.

Rapporti di tensione tipici

A seconda del progetto della sottostazione, le configurazioni tipiche possono includere:

• 133kV/33kV

• 133kV/11kV

• 133 kV/13,8 kV

• 135kV/33kV

• 135kV/11kV

• 135 kV/13,8 kV

• 133/33/11kV

• 135/33/11kV

Possono essere fornite anche configurazioni a tre avvolgimenti per applicazioni complesse di sottostazioni.

Configurazione del trasformatore

Il trasformatore può essere fornito con una gamma completa di componenti e accessori.

Componenti principali

• Serbatoio del trasformatore

• Nucleo magnetico

• Avvolgimenti AT

• Avvolgimenti BT

• Sistema di isolamento

• Olio per trasformatori

• Radiatori

• Conservatore

• Staffetta Buchholz

• Dispositivo di limitazione della pressione

• Indicatore del livello dell'olio

• Indicatore della temperatura dell'avvolgimento

• Indicatore della temperatura dell'olio

• Boccole AT/BT

• Morsetti di terra

• Alette di sollevamento

• Valvola di scarico dell'olio

• Valvola di campionamento

Attrezzatura opzionale

• OLTC

• Meccanismo di azionamento del motore

• Regolatore del commutatore sotto carico

• Armadio di controllo del raffreddamento

• Tifosi

• Pompe dell'olio

• Monitoraggio della temperatura online

• Monitoraggio del livello dell'olio

• Sistema di monitoraggio digitale

• Scaricatori di sovratensione

• CT

• Sistema di monitoraggio remoto

Personalizzazione opzionale

Zisheng può personalizzare il trasformatore in base ai requisiti elettrici e meccanici del cliente.

Personalizzazione elettrica

• Capacità nominale

• Tensione ad alta tensione

• Tensione BT

• Frequenza

• Rapporto di tensione

• Gruppo vettoriale

• Impedenza di cortocircuito

• Tocca l'intervallo

• Tocca il tipo di cambiavalute

• Configurazione della messa a terra del neutro

• Livello di isolamento

• Perdite a vuoto e a carico

Personalizzazione meccanica

• Struttura del serbatoio

• Configurazione del radiatore

• Dimensioni del conservatore

• Disposizione delle boccole

• Scatola via cavo

• Configurazione del terminale

• Dimensioni

• Peso del trasporto

• Disposizione del sollevamento

Personalizzazione ambientale

Per progetti ubicati in ambienti difficili, il trasformatore può essere progettato per:

• Regioni ad alta temperatura

• Località ad alta quota

• Ambienti costieri

• Aree ad alta umidità

• Ambienti polverosi

• Siti minerari

• Regioni desertiche

• Climi tropicali

Ogni trasformatore è sottoposto a severi controlli di qualità e test di produzione prima della spedizione.

I test tipici del produttore includono:

Test elettrici

• Prova di resistenza dell'avvolgimento

• Prova del rapporto di tensione

• Test di polarità e sfasamento

• Perdita a vuoto e test di corrente

• Test di perdita di carico e impedenza

• Prove dielettriche

• Prova di tensione indotta

• Prova dell'impulso di fulmine quando specificato

• Test di scarica parziale quando applicabile

Test meccanici e sull'olio

• Test dell'olio del trasformatore

• Prova di tenuta

• Prova di pressione

• Prova del vuoto

• Verifica dell'aumento della temperatura

• Test funzionale OLTC

• Controllo funzionale degli accessori

Tutti i requisiti dei test possono essere allineati alle specifiche tecniche del cliente e agli standard internazionali applicabili.

Test di routine

Prima della consegna vengono eseguiti test di routine secondo le norme applicabili e i requisiti di progetto.

I test di routine tipici includono:

1. Misura della resistenza dell'avvolgimento

2. Misura del rapporto di tensione e dello sfasamento

3. Misura dell'impedenza di cortocircuito e della perdita di carico

4. Misura delle perdite e della corrente a vuoto

5. Prove dielettriche di routine

6. Verifica della resistenza di isolamento

7. Ispezione dell'olio del trasformatore

8. Prova di funzionamento del commutatore

9. Ispezione dell'indicatore di temperatura

10. Ispezione del dispositivo di protezione

11. Ispezione delle perdite

12. Controllo finale dimensionale ed estetico

È possibile fornire rapporti sui test di fabbrica per la documentazione del cliente e del progetto EPC.

Standard applicabili

Il trasformatore può essere prodotto secondo diversi standard internazionali a seconda del mercato di destinazione.

CEI

• Serie CEI 60076

• CEI 60076-1

• CEI 60076-2

• CEI 60076-3

• CEI 60076-5

• CEI 60076-10

Altri standard

• ANSI

• IEEE

• CSA

• GOST

• Standard specifici del cliente

Per i progetti EPC, i requisiti di produzione e test possono essere abbinati alle specifiche tecniche del progetto.

Sottostazioni di utilità

Utilizzato per le reti di trasmissione e distribuzione della rete ad alta tensione, supportando un'erogazione di potenza affidabile tra i livelli di tensione di trasmissione e di distribuzione.

Sistemi energetici industriali

Adatto a grandi impianti industriali che richiedono un'alimentazione elettrica stabile e ad alta capacità.

Energia rinnovabile

Può essere integrato in:

• Centrali solari

• Parchi eolici

• Sistemi ibridi di energia rinnovabile

• Sottostazioni di energia rinnovabile

Progetti minerari

Progettato per ambienti minerari esigenti dove sono richieste elevata affidabilità e struttura robusta.

Progetti infrastrutturali

Adatto per aeroporti, ferrovie, porti, impianti di trattamento delle acque e altri grandi progetti infrastrutturali.

Vantaggi del prodotto per progetti EPC

Per gli appaltatori EPC, il prodotto può essere fornito come parte di una soluzione di trasformatore completa anziché semplicemente come trasformatore autonomo.

Supporto tecnico

• Conferma dei parametri tecnici

• Scelta del trasformatore

• Supporto alla progettazione elettrica

• Preparazione del disegno

• Supporto documentazione tecnica

Produzione

• Produzione in fabbrica

• Controllo rigoroso del processo

• Test elettrici

• Test di routine

• Supporto all'ispezione del cliente

Consegna del progetto

• Imballaggio per l'esportazione

• Preparazione del trasporto

• Documentazione di spedizione

• Guida all'installazione

• Supporto alla messa in servizio

Ciò rende il trasformatore da 133 kV/135 kV adatto per progetti di servizi pubblici, EPC, industriali e infrastrutturali che richiedono apparecchiature personalizzate per sottostazioni ad alta tensione.

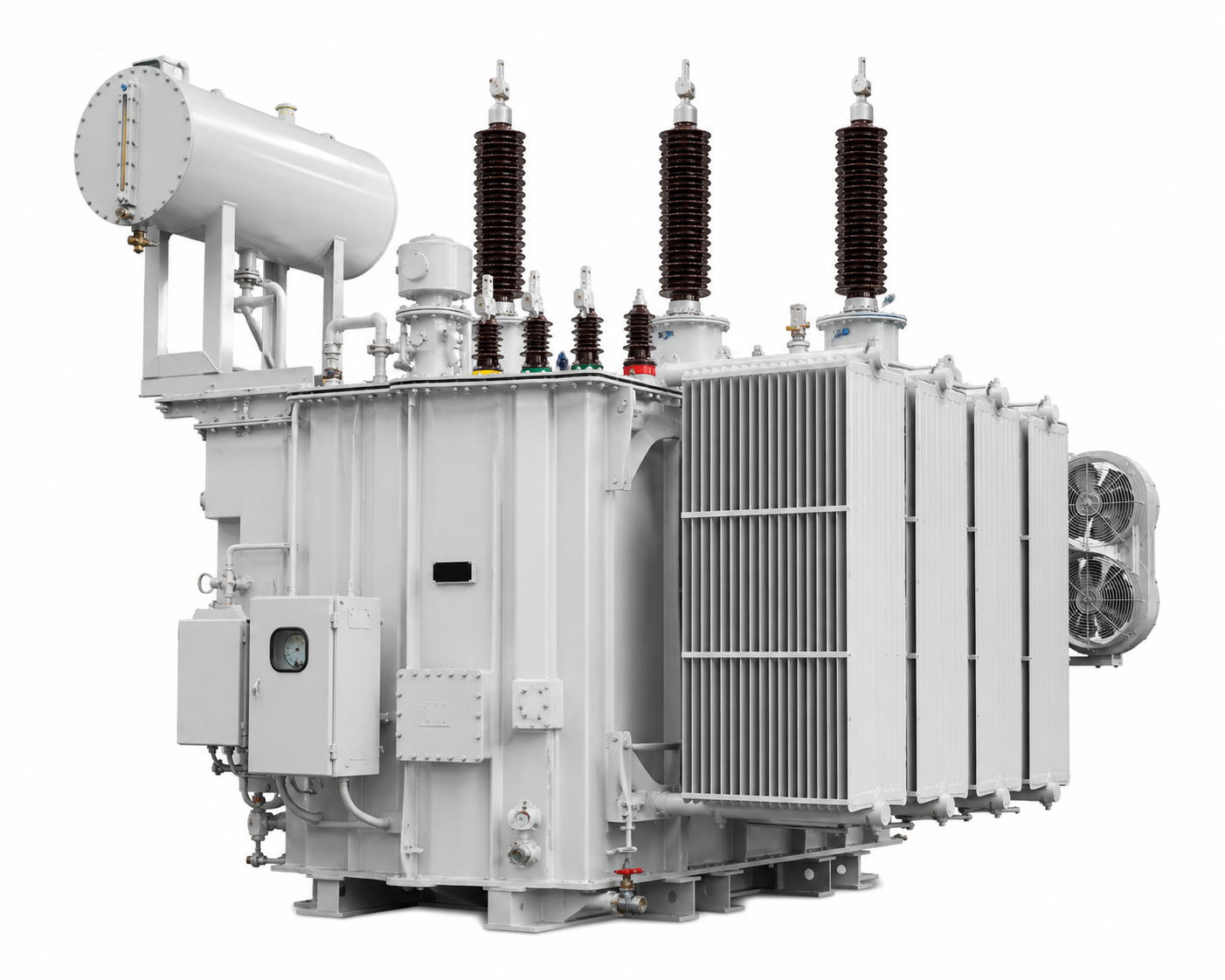

Cos'è un trasformatore di potenza da 133 kV / 135 kV?

Si tratta di un trasformatore trifase ad alta tensione progettato per sottostazioni e sistemi di trasmissione/distribuzione di energia operanti nella classe di tensione 133kV o 135kV.

Il trasformatore può essere personalizzato?

SÌ. È possibile personalizzare capacità, rapporto di tensione, impedenza, gruppo vettoriale, commutatore, sistema di raffreddamento, livello di isolamento, accessori e altri parametri.

Potete fornire un trasformatore da 133kV/33kV?

SÌ. 133kV/33kV è una delle possibili configurazioni di tensione. Possono essere realizzati anche altri rapporti di tensione in base ai requisiti del progetto.

Potete fornire 135kV/33kV?

SÌ. Un trasformatore trifase da 135kV/33kV può essere progettato e realizzato in base alla capacità e alle specifiche tecniche richieste.

È possibile installare OLTC?

SÌ. Un commutatore sotto carico (OLTC) può essere fornito laddove è richiesta la regolazione automatica della tensione.

Quali sistemi di raffreddamento sono disponibili?

A seconda della capacità e dell'applicazione, le opzioni possono includere ONAN, ONAF e OFAF.

Quali standard possono essere seguiti?

Possono essere supportati IEC, ANSI/IEEE, GOST e altri standard specificati dal cliente.

Potete fornire rapporti sui test di fabbrica?

SÌ. I rapporti sui test di routine e altra documentazione di ispezione/test richiesta possono essere forniti in base ai requisiti del progetto.
