Nota: La capacidad nominal real, la relación de voltaje, la impedancia, el nivel de aislamiento, el grupo de vectores, el rango de derivación y el método de enfriamiento deben determinarse de acuerdo con las especificaciones técnicas del cliente.

Relaciones de voltaje típicas

Dependiendo del diseño de la subestación, las configuraciones típicas pueden incluir:

• 133kV/33kV

• 133kV/11kV

• 133kV/13,8kV

• 135kV/33kV

• 135kV/11kV

• 135kV/13,8kV

• 133/33/11kV

• 135/33/11kV

También se pueden suministrar configuraciones de tres devanados para aplicaciones de subestaciones complejas.

Configuración del transformador

El transformador se puede suministrar con una amplia gama de componentes y accesorios.

Componentes principales

• Tanque transformador

• Núcleo magnético

• Devanados de alta tensión

• devanados de baja tensión

• Sistema de aislamiento

• Aceite de transformador

• Radiadores

• Conservador

• Relevo Buchholz

• Dispositivo de alivio de presión

• Indicador de nivel de aceite

• Indicador de temperatura del devanado

• Indicador de temperatura del aceite

• Bujes AT/BT

• Terminales de tierra

• Orejas de elevación

• Válvula de drenaje de aceite

• válvula de muestreo

Equipo opcional

• OLTC

• Mecanismo de accionamiento motorizado

• Controlador de cambiador de tomas bajo carga

• Armario de control de refrigeración

• aficionados

• bombas de aceite

• Monitoreo de temperatura en línea

• Monitoreo del nivel de aceite

• Sistema de monitoreo digital

• Descargadores de sobretensiones

• TC

• Sistema de monitoreo remoto

Personalización opcional

Zisheng puede personalizar el transformador según los requisitos eléctricos y mecánicos del cliente.

Personalización eléctrica

• Capacidad nominal

• voltaje de alta tensión

• tensión BT

• Frecuencia

• Relación de voltaje

• grupo de vectores

• Impedancia de cortocircuito

• rango de grifo

• Tipo de cambiador de tomas

• Configuración de puesta a tierra del neutro

• Nivel de aislamiento

• Pérdidas sin carga y con carga.

Personalización mecánica

• Estructura del tanque

• Configuración del radiador

• Tamaño del conservador

• Disposición de casquillos

• Caja de cables

• Configuración de terminales

• Dimensiones

• Peso de transporte

• Disposición de elevación

Personalización ambiental

Para proyectos ubicados en entornos desafiantes, el transformador puede diseñarse para:

• Regiones de alta temperatura

• Ubicaciones de gran altitud

• Ambientes costeros

• Áreas de alta humedad

• Ambientes polvorientos

• Sitios mineros

• Regiones desérticas

• Climas tropicales

Cada transformador se somete a estrictos controles de calidad de fabricación y pruebas antes del envío.

Las pruebas típicas del fabricante incluyen:

Pruebas eléctricas

• Prueba de resistencia del devanado

• Prueba de relación de voltaje

• Prueba de polaridad y desplazamiento de fase.

• Pérdida sin carga y prueba de corriente.

• Prueba de impedancia y pérdida de carga.

• Pruebas dieléctricas

• Prueba de voltaje inducido

• Prueba de impulso de rayo cuando se especifique

• Prueba de descarga parcial cuando corresponda

Pruebas mecánicas y de aceite

• Prueba de aceite de transformador

• prueba de fuga

• Prueba de presión

• prueba de vacío

• Verificación de aumento de temperatura

• prueba funcional OLTC

• Inspección funcional de accesorios

Todos los requisitos de prueba pueden alinearse con las especificaciones técnicas del cliente y los estándares internacionales aplicables.

Pruebas de rutina

Antes de la entrega, se realizan pruebas de rutina de acuerdo con las normas aplicables y los requisitos del proyecto.

Las pruebas de rutina típicas incluyen:

1. Medición de la resistencia del devanado.

2. Medición de la relación de voltaje y el desplazamiento de fase.

3. Medición de impedancia de cortocircuito y pérdida de carga.

4. Medición de pérdidas y corriente sin carga.

5. Pruebas dieléctricas de rutina.

6. Verificación de la resistencia del aislamiento

7. Inspección de aceite de transformador

8. Prueba de funcionamiento del cambiador de tomas

9. Inspección del indicador de temperatura.

10. Inspección del dispositivo de protección.

11. Inspección de fugas

12. Inspección final dimensional y de apariencia.

Se pueden proporcionar informes de pruebas de fábrica para la documentación del cliente y del proyecto EPC.

Normas aplicables

El transformador se puede fabricar según diferentes estándares internacionales según el mercado objetivo.

CEI

• Serie IEC 60076

• CEI 60076-1

• CEI 60076-2

• CEI 60076-3

• CEI 60076-5

• CEI 60076-10

Otros estándares

• ANSI

• IEEE

• CSA

• GOST

• Estándares específicos del cliente

Para proyectos EPC, los requisitos de fabricación y prueba pueden coincidir con las especificaciones técnicas del proyecto.

Subestaciones de servicios públicos

Se utiliza para redes de transmisión y distribución de redes de alto voltaje, lo que admite una entrega de energía confiable entre los niveles de voltaje de transmisión y distribución.

Sistemas de energía industriales

Adecuado para grandes instalaciones industriales que requieren un suministro de energía estable y de alta capacidad.

Energía Renovable

Se puede integrar en:

• Plantas de energía solar

• Parques eólicos

• Sistemas híbridos de energía renovable.

• Subestaciones de energías renovables

Proyectos Mineros

Diseñado para entornos mineros exigentes donde se requiere alta confiabilidad y construcción robusta.

Proyectos de infraestructura

Adecuado para aeropuertos, ferrocarriles, puertos, instalaciones de tratamiento de agua y otros grandes proyectos de infraestructura.

Ventajas del producto para proyectos EPC

Para los contratistas de EPC, el producto se puede suministrar como parte de una solución de transformador completa en lugar de simplemente como un transformador independiente.

Soporte de ingeniería

• Confirmación de parámetros técnicos.

• Selección de transformador

• Soporte de diseño eléctrico.

• Preparación del dibujo

• Soporte de documentos técnicos

Fabricación

• Producción en fábrica

• Control estricto del proceso

• Pruebas electricas

• Pruebas de rutina

• Soporte de inspección al cliente

Entrega del proyecto

• Embalaje de exportación

• Preparación del transporte

• Documentación de envío

• Guía de instalación

• Soporte de puesta en servicio

Esto hace que el transformador de 133 kV/135 kV sea adecuado para proyectos de servicios públicos, EPC, industriales y de infraestructura que requieren equipos de subestaciones de alto voltaje personalizados.

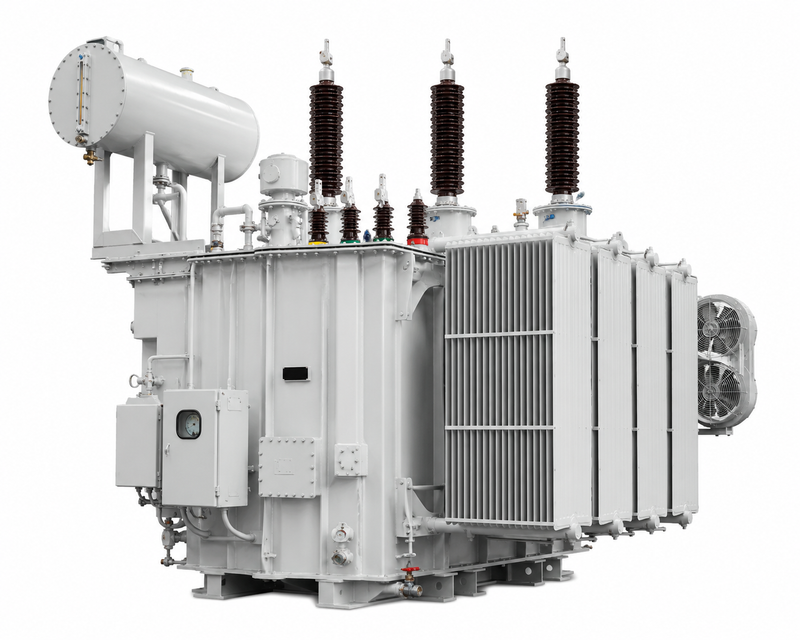

¿Qué es un transformador de potencia de 133kV/135kV?

Es un transformador trifásico de alto voltaje diseñado para subestaciones y sistemas de transmisión/distribución de energía que operan alrededor de la clase de voltaje de 133 kV o 135 kV.

¿Se puede personalizar el transformador?

Sí. Se pueden personalizar la capacidad, la relación de voltaje, la impedancia, el grupo de vectores, el cambiador de tomas, el sistema de enfriamiento, el nivel de aislamiento, los accesorios y otros parámetros.

¿Pueden suministrar un transformador de 133kV/33kV?

Sí. 133kV/33kV es una de las posibles configuraciones de voltaje. También se pueden fabricar otras relaciones de voltaje según los requisitos del proyecto.

¿Pueden suministrar 135kV/33kV?

Sí. Un transformador trifásico de 135kV/33kV puede diseñarse y fabricarse según la capacidad y las especificaciones técnicas requeridas.

¿Se puede instalar OLTC?

Sí. un cambiador de tomas en carga (OLTC) cuando se requiere regulación automática de voltaje. Se puede suministrar

¿Qué sistemas de refrigeración están disponibles?

Dependiendo de la capacidad y la aplicación, las opciones pueden incluir ONAN, ONAF y OFAF.

¿Qué estándares se pueden seguir?

Se pueden admitir IEC, ANSI/IEEE, GOST y otros estándares especificados por el cliente.

¿Pueden proporcionar informes de pruebas de fábrica?

Sí. Se pueden proporcionar informes de pruebas de rutina y otra documentación de inspección/prueba requerida de acuerdo con los requisitos del proyecto.
