Remarque : La capacité nominale réelle, le rapport de tension, l'impédance, le niveau d'isolation, le groupe vectoriel, la plage de prises et la méthode de refroidissement doivent être déterminés conformément aux spécifications techniques du client.

Rapports de tension typiques

Selon la conception de la sous-station, les configurations typiques peuvent inclure :

• 133kV / 33kV

• 133kV / 11kV

• 133 kV / 13,8 kV

• 135kV/33kV

• 135kV/11kV

• 135kV / 13,8kV

• 133/33/11kV

• 135/33/11kV

Des configurations à trois enroulements peuvent également être fournies pour les applications de sous-stations complexes.

Configuration du transformateur

Le transformateur peut être fourni avec une gamme complète de composants et d'accessoires.

Principaux composants

• Réservoir de transformateur

• Noyau magnétique

• Enroulements HT

• Enroulements BT

• Système d'isolation

• Huile de transformateur

• Radiateurs

• Conservateur

• Relais Buchholz

• Dispositif de décompression

• Indicateur de niveau d'huile

• Indicateur de température du bobinage

• Indicateur de température d'huile

• Traversées HT/BT

• Bornes de terre

• Œillets de levage

• Vanne de vidange d'huile

• Vanne d'échantillonnage

Équipement optionnel

• OLTC

• Mécanisme d'entraînement du moteur

• Contrôleur de changeur de prises en charge

• Armoire de commande de refroidissement

• Ventilateurs

• Pompes à huile

• Surveillance de la température en ligne

• Surveillance du niveau d'huile

• Système de surveillance numérique

• Parafoudres

• CT

• Système de surveillance à distance

Personnalisation en option

Zisheng peut personnaliser le transformateur en fonction des exigences électriques et mécaniques du client.

Personnalisation électrique

• Capacité nominale

• tension HT

• Tension BT

• Fréquence

• Rapport de tension

• Groupe vectoriel

• Impédance de court-circuit

• Plage de prise

• Type de changeur de prises

• Configuration de mise à la terre neutre

• Niveau d'isolation

• Pertes à vide et en charge

Personnalisation mécanique

• Structure du réservoir

• Configuration du radiateur

• Taille du conservateur

• Disposition des bagues

• Boîte de câble

• Configuration des terminaux

• Dimensions

• Poids du transport

• Disposition de levage

Personnalisation environnementale

Pour les projets situés dans des environnements difficiles, le transformateur peut être conçu pour :

• Régions à haute température

• Emplacements en haute altitude

• Milieux côtiers

• Zones très humides

• Environnements poussiéreux

• Sites miniers

• Régions désertiques

• Climats tropicaux

Chaque transformateur est soumis à un contrôle de qualité de fabrication et à des tests stricts avant expédition.

Les tests typiques du fabricant comprennent :

Tests électriques

• Test de résistance d'enroulement

• Test de rapport de tension

• Test de polarité et de déphasage

• Test de perte à vide et de courant

• Test de perte de charge et d'impédance

• Tests diélectriques

• Test de tension induite

• Test de choc de foudre lorsque spécifié

• Test de décharge partielle le cas échéant

Essais mécaniques et d'huile

• Test d'huile de transformateur

• Test de fuite

• Essai de pression

• Essai sous vide

• Vérification de l'échauffement

• Test fonctionnel OLTC

• Contrôle fonctionnel des accessoires

Toutes les exigences de test peuvent être alignées sur les spécifications techniques du client et les normes internationales applicables.

Tests de routine

Avant la livraison, des tests de routine sont effectués conformément aux normes applicables et aux exigences du projet.

Les tests de routine typiques comprennent :

1. Mesure de la résistance des enroulements

2. Mesure du rapport de tension et du déphasage

3. Mesure de l'impédance de court-circuit et de la perte de charge

4. Mesure de la perte à vide et du courant

5. Tests diélectriques de routine

6. Vérification de la résistance d'isolement

7. Inspection de l'huile du transformateur

8. Test de fonctionnement du changeur de prises

9. Inspection de l'indicateur de température

10. Inspection des dispositifs de protection

11. Contrôle des fuites

12. Contrôle final dimensionnel et esthétique

Des rapports de tests en usine peuvent être fournis pour la documentation du client et du projet EPC.

Normes applicables

Le transformateur peut être fabriqué selon différentes normes internationales en fonction du marché cible.

CEI

• Série CEI 60076

• CEI 60076-1

• CEI 60076-2

• CEI 60076-3

• CEI 60076-5

• CEI 60076-10

Autres normes

• ANSI

• IEEE

• ASC

• GOST

• Normes spécifiques au client

Pour les projets EPC, les exigences de fabrication et de test peuvent être adaptées aux spécifications techniques du projet.

Sous-stations de services publics

Utilisé pour les réseaux de transmission et de distribution à haute tension, permettant une fourniture d'énergie fiable entre les niveaux de tension de transmission et de distribution.

Systèmes d'alimentation industriels

Convient aux grandes installations industrielles nécessitant une alimentation électrique stable et de grande capacité.

Énergie renouvelable

Peut être intégré dans :

• Centrales solaires

• Parcs éoliens

• Systèmes hybrides d’énergies renouvelables

• Sous-stations d'énergie renouvelable

Projets miniers

Conçu pour les environnements miniers exigeants où une fiabilité élevée et une construction robuste sont requises.

Projets d'infrastructures

Convient aux aéroports, chemins de fer, ports, installations de traitement de l'eau et autres grands projets d'infrastructure.

Avantages du produit pour les projets EPC

Pour les entrepreneurs EPC, le produit peut être fourni dans le cadre d'une solution de transformateur complète plutôt que simplement comme transformateur autonome.

Assistance technique

• Confirmation des paramètres techniques

• Sélection du transformateur

• Aide à la conception électrique

• Préparation du dessin

• Support documentaire technique

Fabrication

• Production en usine

• Contrôle strict des processus

• Tests électriques

• Tests de routine

• Assistance à l'inspection client

Livraison du projet

• Emballage d'exportation

• Préparation du transport

• Documents d'expédition

• Conseils d'installation

• Assistance à la mise en service

Cela rend le transformateur 133 kV/135 kV adapté aux projets utilitaires, EPC, industriels et d'infrastructure nécessitant un équipement de sous-station haute tension personnalisé.

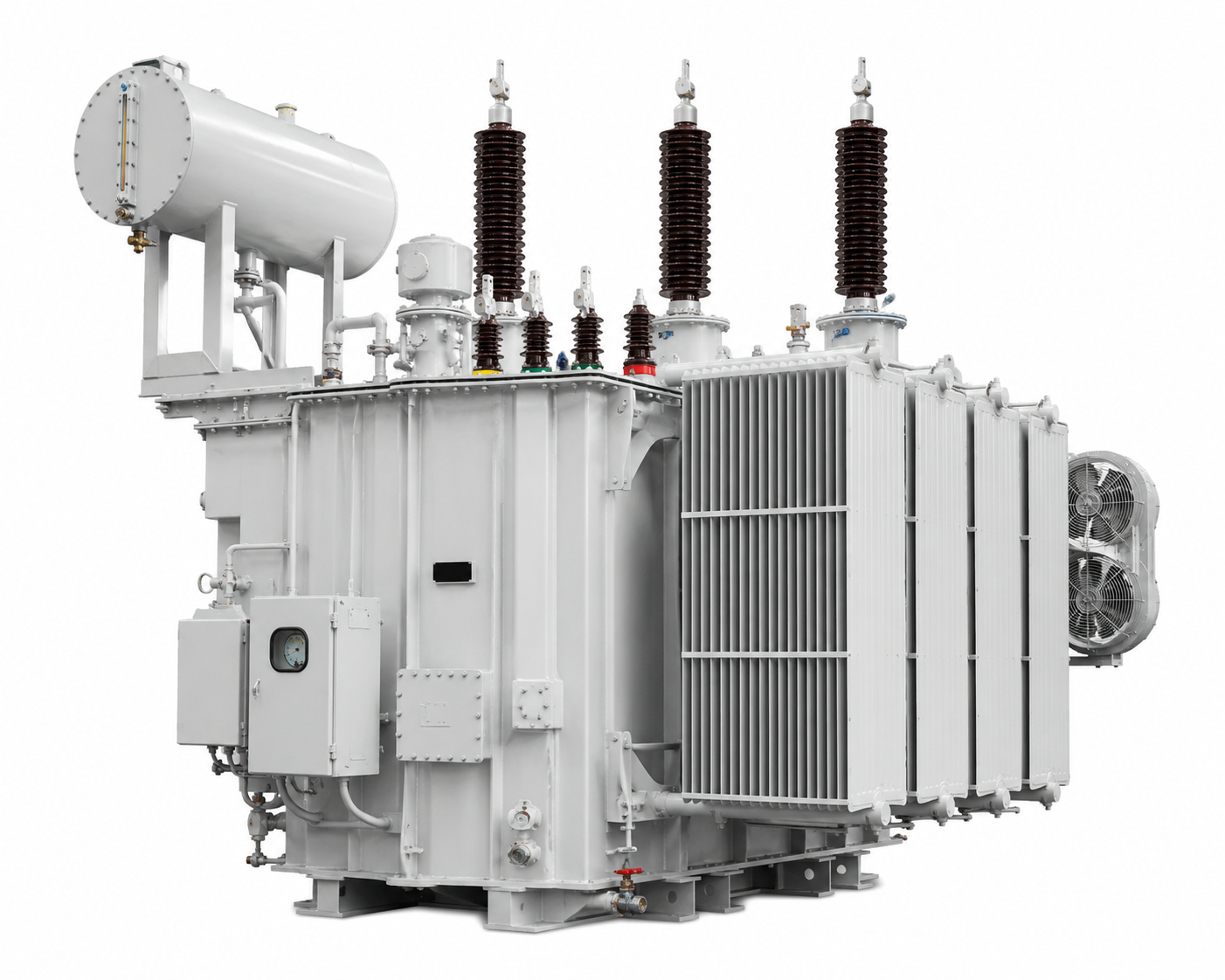

Qu'est-ce qu'un transformateur de puissance 133kV / 135kV ?

Il s'agit d'un transformateur triphasé haute tension conçu pour les sous-stations et les systèmes de transport/distribution d'énergie fonctionnant autour de la classe de tension 133 kV ou 135 kV.

Le transformateur peut-il être personnalisé ?

Oui. La capacité, le rapport de tension, l'impédance, le groupe vectoriel, le changeur de prises, le système de refroidissement, le niveau d'isolation, les accessoires et d'autres paramètres peuvent être personnalisés.

Pouvez-vous fournir un transformateur 133kV/33kV ?

Oui. 133kV/33kV est l'une des configurations de tension possibles. D'autres rapports de tension peuvent également être fabriqués selon les exigences du projet.

Pouvez-vous fournir 135kV/33kV ?

Oui. Un transformateur triphasé 135kV/33kV peut être conçu et fabriqué selon la capacité requise et les spécifications techniques.

OLTC peut-il être installé ?

Oui. Un changeur de prises en charge (OLTC) peut être fourni lorsqu'une régulation automatique de la tension est requise.

Quels systèmes de refroidissement sont disponibles ?

Selon la capacité et l'application, les options peuvent inclure ONAN, ONAF et OFAF.

Quelles normes peuvent être suivies ?

Les normes CEI, ANSI/IEEE, GOST et autres normes spécifiées par le client peuvent être prises en charge.

Pouvez-vous fournir des rapports de tests en usine ?

Oui. Des rapports de tests de routine et d'autres documents d'inspection/test requis peuvent être fournis selon les exigences du projet.
