油入変圧器は、単一の統合設計で電気絶縁と熱放散を組み合わせているため、現代の電力システムで最も広く使用されている変圧器タイプの 1 つです。ユーティリティネットワーク、産業プラント、変電所、再生可能エネルギープロジェクト、および多くの頑丈な設備では、 油入変圧器 は、安定した熱性能、長い動作寿命、および強力な負荷能力を備えて選択されています。 2026 年に電力インフラが拡大し続ける中、油入変圧器は依然として信頼性、効率性、耐久性のある現場運用が必要とされる配電および送電システムの中心となっています。
●アン 油入変圧器は 冷却と電気絶縁のために絶縁油を使用しています。
●油入変圧器の種類は、冷却方式、油の種類、電圧調整方式、用途レベルにより分類できます。
●油入変圧器は、変電所、産業プラント、再生可能エネルギープロジェクト、配電システムなどで広く使用されています。
● 油入変圧器の主な利点には、強力な放熱性、過負荷耐性、長寿命が含まれます。
● 適切な油入変圧器は、電圧、容量、環境、効率目標、およびメンテナンス計画によって異なります。
油入変圧器は、コアや巻線などの能動部分が絶縁油に浸されている変圧器です。その油は誘電媒体と冷却剤の両方として機能し、油入変圧器が内部コンポーネントから熱を運びながら電気絶縁を維持できるようにします。この構造により、油入変圧器は、長時間の動作と連続的な電気負荷が一般的な用途に特に適しています。

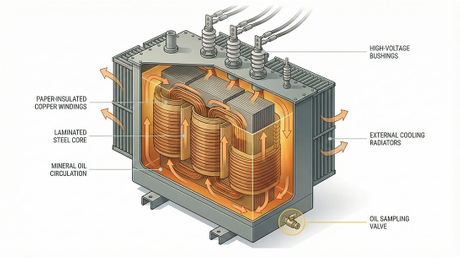

標準 油入変圧器には、タンク、磁気コア、巻線、ブッシング、変圧器油、ラジエーター、および保護アクセサリが含まれています。これらのコンポーネントは連携して、内部断熱材を湿気や外部汚染から保護する密閉または半密閉システムを作成します。多くのプロジェクトにおいて、油入変圧器の堅牢な構造が、変電所、産業プラント、屋外環境で油入変圧器が好まれ続ける理由の 1 つです。
変圧器の使用条件では液体の熱伝達が非常に効果的であるため、油冷が使用されます。油入変圧器では、油がコアと巻線から熱を吸収し、その熱を冷却面に伝達し、そこで周囲の空気中に放散します。この熱的利点により、油入変圧器は同等の負荷条件下で他の多くの変圧器設計よりも低い温度上昇で動作することができます。
油入変圧器の基本的な動作原理は電磁誘導です。一次巻線の交流によりコア内に変化する磁界が生成され、その磁界が二次巻線に必要なレベルの電圧を誘導します。電圧変換原理は他の変圧器タイプと共通ですが、油入変圧器はこのプロセス中の熱と絶縁の管理方法が異なります。
油入変圧器の巻線に電流が流れると、巻線とコアの電気損失によって熱が発生します。絶縁油はこの熱を吸収し、自然に循環するか、強化された冷却装置を使用して循環し、熱エネルギーを重要な内部部品から遠ざけます。この連続的な熱伝達プロセスが、油入変圧器が中負荷および高負荷動作に広く選ばれる主な理由の 1 つです。
温度は絶縁劣化に直接影響し、絶縁劣化は変圧器の寿命に大きな影響を与えます。油入変圧器は効率的に熱を管理できるため、多くの場合、厳しい使用条件下でもより安定した長期性能を維持します。このため、油入変圧器の熱挙動は信頼性、耐用年数、動作の安定性に密接に関係しています。
油入変圧器は冷却方式によりONAN、ONAF、OAFAF、OFWF方式などに分類されます。これらの指定は、オイルと外部冷却媒体がどのように循環するかを表しており、一部のシステムでは自然な空気の流れを使用し、その他のシステムではファンまたは強制的なオイルの移動を使用します。油入変圧器に選択される冷却方法は、定格、設置条件、および予想される熱需要によって異なります。
油入変圧器を分類するもう 1 つの方法は、使用される絶縁油の種類によってです。鉱物油は実績のある性能とコストプロファイルにより依然として一般的ですが、生分解性またはより高い発火点が必要な一部のプロジェクトではエステルベースの液体が使用されています。油の種類は、油入変圧器の絶縁システム、動作特性、およびメンテナンス戦略に影響します。
油入変圧器は、オフ回路タップ変更設計や負荷時タップ変更設計などの電圧調整方法によって分類することもできます。オフサーキットタップチェンジャーは通常、電圧調整が時々行われる場合に使用され、変圧器の電源がオフのときに実行できます。負荷時のタップ変更により、油入変圧器は動作中に電圧を調整できるため、需要が変動する変電所や送電網アプリケーションで特に役立ちます。
さらなる分類方法は、アプリケーションまたは電圧クラスに基づいています。配電用油入変圧器は通常、中圧配電ネットワークで使用され、電力用油入変圧器は高電圧送電および大規模な変電所用に設計されています。油入変圧器の構造、冷却要件、付属品の構成は電圧クラスが増加するにつれて変化することが多いため、このアプリケーションベースの区別は役に立ちます。
分類基準 |
共通オプション |
一般的な使用方法 |
冷却方法 |
オナン、オナフ、オファフ、OFWF |
配電、変電所、重負荷 |
オイルの種類 |
鉱物油、天然エステル、合成エステル |
標準的なグリッドの使用または特殊なプロジェクト |
電圧調整 |
オフサーキットタップチェンジャー、オンロードタップチェンジャー |
固定ネットワークまたは動的電圧制御 |
アプリケーションレベル |
配電変圧器、電源変圧器 |
公益事業、産業、トランスミッション |
油入変圧器は、その強い熱挙動と耐久性のあるフィールド性能により、送電および配電に広く使用されています。ユーティリティ ネットワークでは、変化する負荷条件下で屋外で長期間動作できる機器が必要になることが多く、油入変圧器はその要件によく適合します。地方と都市の両方の配電システムにおいて、油入変圧器は依然として標準ソリューションです。
産業プラントは、生産ライン、モーター、炉、コンプレッサー、プロセス機器用の安定した電力供給に依存しています。このような設定では、持続的な負荷、過酷な現場条件、および要求の厳しいデューティ サイクルに対応できる油入変圧器が選択されることがよくあります。油入変圧器の堅牢な設計は、製造、鉱業、加工部門における長いサービス間隔と信頼性の高いパフォーマンスをサポートします。
鉄道牽引システムには、信頼性の高い電圧変換と強力な動作安定性が必要です。油入変圧器は、その冷却能力と強電力への適合性により、多くの鉄道関連の変電所で使用されています。牽引負荷が大きく変動する場合、油入変圧器は継続的な輸送インフラに信頼できるサポートを提供できます。
太陽光発電施設や風力プロジェクトなどの再生可能エネルギー施設では、多くの場合、変動する負荷パターンや送電網接続需要を管理できる変圧器ソリューションが必要になります。油入変圧器は効率的な熱性能と現場での強力な信頼性を提供するため、これらのプロジェクトでは一般的です。洋上風力発電や遠隔地の再生可能エネルギー施設では、油入変圧器の耐久性が特に重要です。
油入変圧器は、プロジェクトの設計、換気、および保護の要件に慎重に対処する場合、都市の地下変電所でも使用できます。これらの用途では、防火、封じ込め、メンテナンスへのアクセスに細心の注意を払う必要があるため、設計条件は標準的な屋外設置よりも具体的です。このような場合でも、油入変圧器は、その優れた動作性能と電圧処理能力により、依然として重要な役割を果たします。
応用分野 |
油浸設計が採用される理由 |
運営上の焦点 |
送信と配信 |
安定した屋外使用と冷却強度 |
ユーティリティの信頼性 |
重工業 |
持続荷重と頑丈な構造 |
継続生産 |
鉄道システム |
変動する需要下でも信頼性の高い電圧変換 |
トラクションサポート |
再生可能エネルギー |
世代プロファイルを変更しても耐久性のある動作 |
系統統合 |
地下変電所 |
プロジェクト固有の設計制御下での高いパフォーマンス |
都市インフラ |
油入変圧器の最大の利点は、優れた冷却性能です。効率的な熱伝達により内部温度の上昇が軽減され、連続的な電気負荷下でも変圧器がより安定して動作できるようになります。このため、油入変圧器は、熱制御が機器の寿命に直接関係する環境でよく使用されます。
油入変圧器は一般に、空気絶縁および固体絶縁のみに依存する設計と比較して、強力な過負荷耐量を備えています。冷却が改善されると、変圧器は同レベルの熱ストレスを発生させることなく、一時的な負荷ピークをより効果的に管理できるようになります。このため、油入変圧器は産業用途、送電網の変動、公共サービスに特に適しています。
耐用年数は絶縁状態、熱管理、メンテナンス品質、使用環境によって異なります。油入変圧器は熱を効率的に管理するため、多くの場合、同等の過酷な条件下ではその絶縁システムの劣化が遅くなります。その結果、油入変圧器は長期的な信頼性と耐久性のある現場運用に関連付けられることが多くなります。
中電力および高電力定格では、油入変圧器はその性能プロファイルに比べて経済的に魅力的です。成熟した設計、効率的な冷却、幅広い産業用途の組み合わせにより、多くの分野でプロジェクトの経済性が有利になります。変電所、工場、インフラ設備の場合、油入変圧器はコストと動作強度のバランスを効果的にとることができます。
油入変圧器を選択する最初のステップは、必要な電圧クラスと定格容量を定義することです。これらのコア仕様の不一致は、効率、安全マージン、およびシステム全体のパフォーマンスに影響を与える可能性があります。油入変圧器は、一般的なカテゴリだけで選択するのではなく、実際の負荷需要とネットワーク設計に注意深く適合させる必要があります。
設置環境によって、冷却条件、メンテナンス アクセス、エンクロージャのニーズ、および保護要件が決まります。屋外の油入変圧器には耐食性、耐候性、およびサイト固有の構造計画が必要な場合がありますが、密閉された設置では安全性と換気についてより慎重な設計が必要な場合があります。したがって、周囲の環境が実際の方法で油入変圧器の最終仕様を決定します。
損失パフォーマンスは、長期運用、特に継続的なサービスを伴う公共用途や産業用途において重要です。最新の油入変圧器は、プロジェクト基準に沿った無負荷損失、負荷損失、エネルギー効率の目標に従って選択できます。適切な効率特性を備えた油入変圧器を選択すると、機器の寿命全体にわたって運用の経済性が向上します。
選択には、検査間隔、オイル管理、動作条件、予想されるサービス期間も考慮する必要があります。強力なエンジニアリング設計を備えた油入変圧器は、長年にわたり安定した性能を発揮しますが、それはメンテナンス計画がアプリケーションに適合している場合に限られます。ライフサイクルを考えることは、初期コストのみに基づいて購入を決定するよりも正確な選択につながります。
油入変圧器は、強力な絶縁性能、効果的な冷却、信頼性の高い過負荷耐量、幅広いアプリケーションの柔軟性を兼ね備えているため、2026 年においても最も重要な変圧器ソリューションの 1 つです。油入変圧器は、送配電、重工業、再生可能エネルギー、鉄道システム、特殊な変電所のいずれで使用される場合でも、耐久性があり技術的に成熟したオプションとして機能し続けます。信頼性の高い変圧器ソリューションと長期的な動作安定性を必要とするプロジェクトの場合、Zisheng Electrical は、事業用、産業用、または変電所用の油入変圧器を評価する際の適切な基準点となります。
油入変圧器は、コアと巻線が絶縁油に浸されている変圧器です。オイルは電気絶縁を提供し、動作中に発生する熱を除去します。この設計により、油入変圧器は配電、産業、および変電所の用途に非常に適しています。
油入変圧器の主な種類は、一般的に冷却方式、油の種類、電圧調整方式、アプリケーションクラスによって分類されます。典型的なカテゴリには、ONAN および ONAF 冷却、鉱油およびエステル油絶縁、オフサーキットまたはオンロードのタップ変更構造が含まれます。油入変圧器の各タイプは、さまざまな動作条件とネットワーク要件に合わせて設計されています。
油入変圧器は、電力網、変電所、産業プラント、再生可能エネルギープロジェクト、鉄道電力システムで一般的に使用されています。これは、屋外での操作、高負荷、強力な冷却が必要な場合に特に一般的です。油入変圧器の広範な使用は、要求の厳しい環境における実証済みの性能を反映しています。
油入変圧器の主な利点には、効率的な冷却、強力な過負荷容量、長い耐用年数、および大きな定格での費用対効果が含まれます。これらの特性により、インフラストラクチャや産業用途に非常に適しています。多くのプロジェクトでは、熱安定性と信頼性の高い長期動作を兼ね備えた油入変圧器が選択されています。
