Um transformador imerso em óleo continua sendo um dos tipos de transformadores mais utilizados em sistemas de energia modernos porque combina isolamento elétrico e dissipação de calor em um único projeto integrado. Em redes de serviços públicos, plantas industriais, subestações, projetos de energia renovável e muitas instalações pesadas, um O transformador imerso em óleo é selecionado para desempenho térmico estável, longa vida útil e forte capacidade de carga. À medida que a infra-estrutura energética continua a expandir-se em 2026, o transformador imerso em óleo ainda é fundamental para os sistemas de distribuição e transmissão onde são necessárias fiabilidade, eficiência e operação durável no campo.
● Um O transformador imerso em óleo usa óleo isolante para resfriamento e isolamento elétrico.
● Os tipos de transformadores imersos em óleo podem ser classificados por método de resfriamento, tipo de óleo, método de regulação de tensão e nível de aplicação.
● Um transformador imerso em óleo é amplamente utilizado em subestações, plantas industriais, projetos de energia renovável e sistemas de distribuição.
● Os principais pontos fortes de um transformador imerso em óleo incluem forte dissipação de calor, capacidade de sobrecarga e longa vida útil.
● O transformador imerso em óleo certo depende da tensão, capacidade, ambiente, metas de eficiência e planejamento de manutenção.
Um Transformador Imerso em Óleo é um transformador cujas partes ativas, incluindo o núcleo e os enrolamentos, estão imersas em óleo isolante. Esse óleo atua tanto como meio dielétrico quanto como refrigerante, permitindo que o transformador imerso em óleo mantenha o isolamento elétrico enquanto afasta o calor dos componentes internos. Devido a esta estrutura, um transformador imerso em óleo é particularmente adequado para aplicações onde são comuns longas horas de operação e carga elétrica contínua.

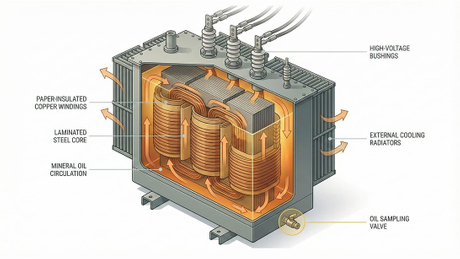

O padrão O transformador imerso em óleo inclui um tanque, núcleo magnético, enrolamentos, buchas, óleo de transformador, radiadores e acessórios de proteção. Esses componentes trabalham juntos para criar um sistema selado ou semi-selado que protege o isolamento interno contra umidade e contaminação externa. Em muitos projetos, a estrutura robusta de um Transformador Imerso em Óleo é uma das razões pelas quais ele continua preferido em subestações, plantas industriais e ambientes externos.
O resfriamento a óleo é usado porque a transferência de calor líquido é altamente eficaz nas condições de serviço do transformador. Em um transformador imerso em óleo, o óleo absorve o calor do núcleo e dos enrolamentos e, em seguida, transfere esse calor para as superfícies de resfriamento, onde pode se dissipar no ar circundante. Esta vantagem térmica permite que um transformador imerso em óleo opere com menor aumento de temperatura do que muitos outros projetos de transformadores sob condições de carga comparáveis.
O princípio operacional fundamental de um Transformador Imerso em Óleo é a indução eletromagnética. A corrente alternada no enrolamento primário cria um campo magnético variável no núcleo, e esse campo induz tensão no enrolamento secundário no nível desejado. Embora o princípio de conversão de tensão seja compartilhado por outros tipos de transformadores, o Transformador Imerso em Óleo difere na forma como gerencia o calor e o isolamento durante esse processo.
À medida que a corrente flui através dos enrolamentos de um transformador imerso em óleo, o calor é gerado por perdas elétricas nos enrolamentos e no núcleo. O óleo isolante absorve esse calor e circula naturalmente ou com sistemas de resfriamento aprimorados, afastando a energia térmica das peças internas críticas. Este processo contínuo de transferência de calor é uma das principais razões pelas quais um transformador imerso em óleo é amplamente escolhido para operações de carga média e alta.
A temperatura afeta diretamente o envelhecimento do isolamento, e o envelhecimento do isolamento influencia fortemente a vida útil do transformador. Como um transformador imerso em óleo pode gerenciar o calor com eficiência, ele geralmente mantém um desempenho mais estável a longo prazo sob condições de serviço exigentes. Por esta razão, o comportamento térmico de um Transformador Imerso em Óleo está intimamente ligado à confiabilidade, vida útil e estabilidade operacional.
Um transformador imerso em óleo pode ser classificado por método de resfriamento, como sistemas ONAN, ONAF, OFAF ou OFWF. Essas designações descrevem como o óleo e os meios de resfriamento externos circulam, com alguns sistemas usando fluxo de ar natural e outros usando ventiladores ou movimento forçado do óleo. O método de resfriamento escolhido para um transformador imerso em óleo depende da classificação, das condições de instalação e da demanda térmica esperada.
Outra forma de classificar um Transformador Imerso em Óleo é pelo tipo de óleo isolante utilizado. O óleo mineral continua comum devido ao seu desempenho comprovado e perfil de custo, enquanto os fluidos à base de ésteres são usados em alguns projetos onde se deseja biodegradabilidade ou ponto de combustão mais elevado. O tipo de óleo afeta o sistema de isolamento, as características operacionais e a estratégia de manutenção de um Transformador Imerso em Óleo.
Um transformador imerso em óleo também pode ser classificado pelo método de regulação de tensão, incluindo projetos de mudança de derivação fora do circuito e de mudança de derivação em carga. Os comutadores de derivação fora de circuito são normalmente usados onde o ajuste de tensão é ocasional e pode ser realizado quando o transformador está desenergizado. A mudança de derivação em carga permite que um transformador imerso em óleo regule a tensão durante a operação, o que é especialmente útil em subestações e aplicações de rede com demanda variável.
Um outro método de classificação é baseado na aplicação ou classe de tensão. Um transformador imerso em óleo de distribuição é geralmente usado em redes de distribuição de média tensão, enquanto um transformador imerso em óleo de potência é projetado para transmissão de alta tensão e grandes subestações. Essa distinção baseada na aplicação é útil porque a estrutura, os requisitos de resfriamento e a configuração dos acessórios de um transformador imerso em óleo geralmente mudam à medida que a classe de tensão aumenta.
Base de Classificação |
Opções comuns |
Uso típico |
Método de resfriamento |
ONAN, ONAF, OFAF, OFWF |
Distribuição, subestações, carga pesada |
Tipo de óleo |
Óleo mineral, éster natural, éster sintético |
Uso de rede padrão ou projetos especializados |
Regulação de tensão |
Comutador de derivação fora de circuito, comutador de derivação em carga |
Redes fixas ou controle dinâmico de tensão |
Nível de aplicação |
Transformador de distribuição, transformador de potência |
Utilidade, indústria, transmissão |
Um transformador imerso em óleo é amplamente utilizado na transmissão e distribuição de energia devido ao seu forte comportamento térmico e desempenho durável em campo. As redes de serviços públicos geralmente exigem equipamentos que possam operar ao ar livre por longos períodos sob condições variáveis de carga, e um transformador imerso em óleo atende bem a esse requisito. Tanto nos sistemas de distribuição rurais como urbanos, o Transformador Imerso em Óleo continua a ser uma solução padrão.
As plantas industriais dependem de fornecimento de energia estável para linhas de produção, motores, fornos, compressores e equipamentos de processo. Nessas configurações, um transformador imerso em óleo é frequentemente selecionado porque pode lidar com cargas sustentadas, condições adversas do local e ciclos de trabalho exigentes. O design robusto de um transformador imerso em óleo suporta longos intervalos de manutenção e desempenho confiável nos setores de fabricação, mineração e processamento.
Os sistemas de tração ferroviária exigem conversão de tensão confiável e forte estabilidade operacional. Um transformador imerso em óleo é usado em muitas subestações ferroviárias devido à sua capacidade de resfriamento e adequação para serviços elétricos pesados. Onde as cargas de tração flutuam significativamente, um transformador imerso em óleo pode fornecer suporte confiável para infraestrutura de transporte contínua.
Instalações de energia renovável, incluindo parques solares e projetos eólicos, muitas vezes requerem soluções de transformadores que possam gerir padrões de carga variáveis e exigências de ligação à rede. Um transformador imerso em óleo é comum nesses projetos porque oferece desempenho térmico eficiente e forte confiabilidade em campo. Em instalações eólicas offshore e instalações renováveis remotas, a durabilidade de um transformador imerso em óleo é especialmente importante.
Um transformador imerso em óleo também pode ser usado em subestações subterrâneas urbanas quando os requisitos de projeto, ventilação e proteção são cuidadosamente abordados. Estas aplicações exigem muita atenção à segurança contra incêndio, contenção e acesso para manutenção, portanto as condições de projeto são mais específicas do que em instalações externas padrão. Mesmo nestes casos, um transformador imerso em óleo permanece relevante devido ao seu forte desempenho operacional e capacidade de tratamento de tensão.
Área de Aplicação |
Por que o design imerso em óleo é usado |
Foco Operacional |
Transmissão e distribuição |
Serviço externo estável e resistência de resfriamento |
Confiabilidade do utilitário |
Indústria pesada |
Carga sustentada e estrutura robusta |
Produção contínua |
Sistemas ferroviários |
Conversão de tensão confiável sob demanda variável |
Suporte de tração |
Energia renovável |
Operação durável na mudança de perfis de geração |
Integração de rede |
Subestações subterrâneas |
Alto desempenho sob controles de design específicos do projeto |
Infraestrutura urbana |
A principal vantagem de um transformador imerso em óleo é o excelente desempenho de resfriamento. A transferência de calor eficiente reduz o aumento da temperatura interna e permite que o transformador opere de forma mais estável sob carga elétrica contínua. Por causa disso, um transformador imerso em óleo é frequentemente preferido em ambientes onde o controle térmico está diretamente ligado à longevidade do equipamento.
Um transformador imerso em óleo geralmente oferece forte capacidade de sobrecarga em comparação com projetos que dependem apenas de isolamento de ar e sólido. Um melhor resfriamento permite que o transformador gerencie picos de carga temporários de forma mais eficaz, sem criar o mesmo nível de estresse térmico. Isso torna um transformador imerso em óleo especialmente adequado para serviços industriais, flutuações de rede e serviços públicos.
A vida útil depende da condição do isolamento, do gerenciamento térmico, da qualidade da manutenção e do ambiente operacional. Como um transformador imerso em óleo gerencia o calor de forma eficiente, seu sistema de isolamento geralmente envelhece mais lentamente sob condições de serviço pesado comparáveis. O resultado é que um transformador imerso em óleo é frequentemente associado à confiabilidade de longo prazo e à operação durável em campo.
Em potências médias e altas, um transformador imerso em óleo pode ser economicamente atraente em relação ao seu perfil de desempenho. A combinação de design maduro, resfriamento eficiente e amplo uso industrial contribui para uma economia de projeto favorável em muitos setores. Para subestações, fábricas e instalações de infraestrutura, um transformador imerso em óleo geralmente equilibra custo e resistência operacional de maneira eficaz.
O primeiro passo na seleção de um transformador imerso em óleo é definir a classe de tensão necessária e a capacidade nominal. Uma incompatibilidade nessas especificações básicas pode afetar a eficiência, a margem de segurança e o desempenho geral do sistema. Qualquer transformador imerso em óleo deve ser cuidadosamente adaptado à demanda de carga real e ao projeto da rede, em vez de ser escolhido apenas por categoria geral.
O ambiente de instalação determina as condições de resfriamento, o acesso para manutenção, as necessidades do gabinete e os requisitos de proteção. Um transformador imerso em óleo externo pode precisar de resistência à corrosão, proteção contra intempéries e planejamento estrutural específico do local, enquanto uma instalação fechada pode exigir um projeto mais cuidadoso de segurança e ventilação. O ambiente circundante, portanto, molda a especificação final de um transformador imerso em óleo de maneira prática.
A perda de desempenho é importante na operação de longo prazo, especialmente em aplicações industriais e de serviços públicos com serviço contínuo. Um transformador imerso em óleo moderno pode ser selecionado de acordo com perda sem carga, perda de carga e metas de eficiência energética que se alinhem com os padrões do projeto. A escolha de um transformador imerso em óleo com características de eficiência adequadas melhora a economia operacional ao longo da vida útil do equipamento.
A seleção também deve levar em conta os intervalos de inspeção, gerenciamento de óleo, condições operacionais e duração esperada do serviço. Um transformador imerso em óleo com projeto de engenharia robusto pode oferecer desempenho estável por muitos anos, mas somente quando o planejamento de manutenção corresponder à aplicação. O pensamento de ciclo de vida leva a uma escolha mais precisa do que uma decisão de compra baseada apenas no custo inicial.
Um transformador imerso em óleo continua sendo uma das soluções de transformador mais importantes em 2026 porque combina forte desempenho de isolamento, resfriamento eficaz, capacidade de sobrecarga confiável e ampla flexibilidade de aplicação. Quer seja utilizado em transmissão e distribuição, indústria pesada, energia renovável, sistemas ferroviários ou subestações especializadas, o Transformador Imerso em Óleo continua a servir como uma opção durável e tecnicamente madura. Para projetos que exigem soluções de transformadores confiáveis e estabilidade operacional de longo prazo, a Zisheng Electrical é um ponto de referência relevante ao avaliar um transformador imerso em óleo para uso em serviços públicos, industriais ou em subestações.
Um transformador imerso em óleo é um transformador cujo núcleo e enrolamentos estão imersos em óleo isolante. O óleo fornece isolamento elétrico e remove o calor gerado durante a operação. Este projeto torna um transformador imerso em óleo altamente adequado para aplicações de distribuição, industriais e subestações.
Os principais tipos de transformador imerso em óleo são comumente classificados por método de resfriamento, tipo de óleo, método de regulação de tensão e classe de aplicação. As categorias típicas incluem resfriamento ONAN e ONAF, isolamento de óleo mineral e óleo éster e estruturas de comutação de derivação fora do circuito ou em carga. Cada tipo de transformador imerso em óleo é projetado para diferentes condições operacionais e requisitos de rede.
Um transformador imerso em óleo é comumente usado em redes de serviços públicos, subestações, plantas industriais, projetos de energia renovável e sistemas de energia ferroviária. É especialmente comum onde é necessária operação externa, carga pesada e resfriamento forte. A ampla utilização de um transformador imerso em óleo reflete seu desempenho comprovado em ambientes exigentes.
As principais vantagens de um transformador imerso em óleo incluem resfriamento eficiente, forte capacidade de sobrecarga, longa vida útil e economia em classificações maiores. Essas características o tornam altamente adequado para aplicações industriais e de infraestrutura. Em muitos projetos, um transformador imerso em óleo é escolhido porque combina estabilidade térmica com operação confiável a longo prazo.
