Zisheng Electric에서는 남미 구매자와의 기술 논의가 제품 카탈로그로 시작되는 경우가 거의 없습니다. EPC 엔지니어는 일반적으로 다음과 같은 더 어려운 질문부터 시작합니다. 현장에 어떤 그리드 전압이 적용됩니까? 시스템이 50Hz입니까, 아니면 60Hz입니까? 설치 고도에 따라 외부 절연 및 온도 상승 보정이 필요한가요? 공장 테스트 보고서가 소유주와 지역 유틸리티 회사에 의해 승인됩니까?
이러한 질문은 시장이 실제로 무엇을 기대하는지를 드러냅니다. 남미 바이어들은 단순히 견적을 낼 수 있는 공장을 찾는 것이 아닙니다 전력 변압기 . 그들은 프로젝트 조건을 해석하고, 엔지니어링 인터페이스를 긴밀하게 하고, 배송 위험을 제어하고, 장비가 현장에 도착한 후에도 계속 사용할 수 있는 공급업체가 필요합니다.
남미는 하나의 균일한 전기 시장이 아닙니다. 브라질, 칠레, 페루, 콜롬비아, 에콰도르, 아르헨티나 및 인근 국가에는 유틸리티 관행, 환경 조건 및 승인 절차가 다릅니다. IEC 기반 사양이 일반적이지만 일부 프로젝트에서는 IEEE/ANSI 규칙, 현지 유틸리티 규칙 또는 소유자별 요구 사항을 사용합니다. 많은 아프리카 프로젝트에는 분산된 그리드 매개변수, 어려운 내륙 운송, 전문 유지 보수에 대한 제한된 접근 등 유사한 조달 문제가 있습니다. 표준 수출 모델이 모든 경우를 다룰 수는 없습니다.
유통 네트워크 확장, 광업, 태양광 및 풍력 발전, 항만, 식품 가공, 석유화학 시설, 산업 단지 및 도시 기반 시설 등 여러 유형의 작업으로 수요가 창출되고 있습니다. 각 프로젝트는 에 서로 다른 부하를 가하고 전력 변압기 공급업체에 서로 다른 부담을 줍니다.
광산 현장에서는 변동하는 하중, 먼지, 고도 및 유지 관리 가능성에 우선 순위를 둘 수 있습니다. 해안 공장은 염분무, 습도, 밀봉 및 부식 방지에 중점을 둘 것입니다. 재생 에너지 프로젝트에서는 인버터 고조파, 전압 비율, 임피던스 조정, 병렬 작동 및 계통 연결 요구 사항을 확인해야 합니다. 명판 용량은 단지 시작점일 뿐입니다.
동일한 2,500kVA 정격을 가진 세 개의 변압기를 고려하십시오. 하나는 안데스 산맥의 고지대 광산에, 하나는 습한 해안 가공 공장에, 하나는 태양광 발전 스테이션에 설치됩니다. 절연 조정, 냉각 마진, 코팅 시스템, 단자 배열 및 모니터링 패키지가 모두 다를 수 있습니다. 이러한 조건을 검토하기 전에 표준 단위를 인용하면 가격 수정, 도면 거부 또는 비용이 많이 드는 현장 작업으로 이어지는 경우가 많습니다.
50Hz와 60Hz 시스템은 모두 남미 전역에서 사용됩니다. 1차 전압, 2차 전압, 벡터 그룹, 중성선 배열 및 단락 수준은 국가, 유틸리티 및 프로젝트 유형에 따라 다릅니다. 책임 있는 공급업체는 설계를 마무리하기 전에 정격 전력, 전압 비율, 주파수, 임피던스, 태핑 범위, 절연 수준, 설치 고도, 부하 프로필 및 병렬 실행 조건을 확인해야 합니다.
잘못된 주파수 또는 자속 밀도 계산은 무부하 전류, 손실, 소음 및 온도 상승을 증가시킬 수 있습니다. 잘못된 임피던스는 오류 전류 및 병렬 장치 간의 부하 공유에 영향을 미칠 수 있습니다. 문의가 불완전한 경우 올바른 응답은 가정에 따른 매력적인 가격이 아니라 기술적 설명 목록입니다.
IEC 60076 은 많은 대한 중요한 설계 및 테스트 참조입니다 남미 및 아프리카 전력 변압기 프로젝트에 . 일부 소유자 및 유틸리티에서는 IEEE/ANSI 방식도 지정합니다. 차이점은 명판에 인쇄된 표준에만 국한되지 않습니다. 터미널 식별, 액세서리, 허용 공차 , 테스트 범위 및 문서 형식은 변경될 수 있습니다.
공급업체는 준수 항목, 제안된 조정 사항 및 소유자 승인이 필요한 사항을 명확하게 표시하는 조항별 편차 목록을 준비해야 합니다. 이 문서는 변압기가 '국제 표준을 충족합니다.'라는 일반적인 설명보다 EPC 팀에게 더 가치가 있습니다. 구매 주문서에 서명하기 전에 인터페이스 위험을 노출합니다.

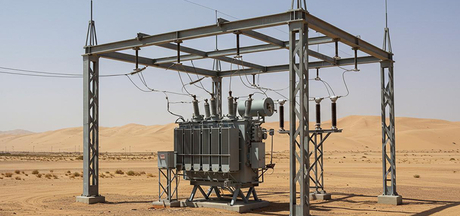

환경 조건은 대륙에 따라 크게 다릅니다. 안데스 산맥의 고도가 높을수록 공기 밀도가 낮아져 외부 단열 및 열 발산에 영향을 미칩니다 . 열대 지역은 높은 습도, 더위, 폭우에 직면해 있습니다. 태평양과 대서양 연안 근처의 산업 지역도 염분으로 인한 부식을 관리해야 합니다. 아프리카 일부 지역에서는 높은 주변 온도, 먼지, 운송 진동 및 제한된 유지 관리 자원이 통제 요인이 됩니다.
환경 적응에는 라디에이터 영역을 추가하는 것 이상이 필요합니다. 엔지니어링 검토에는 연면 거리, 부싱 절연 수준, 온도 상승 제한, 개스킷 재질, 탱크 코팅, 부식 방지 패스너, 단자함 보호 및 콘서베이터와 밀봉 설계 중 선택이 포함되어야 합니다. 해안 프로젝트는 기술 계약에 필요한 부식 범주, 코팅 시스템 및 노출된 금속 재료를 명시해야 합니다.
EPC 계약자는 절연된 변압기가 아닌 작동하는 시스템을 제공합니다. 공급자 는 제출해야 합니다 . 문서 일정에 따라 데이터 시트, 기본 도면, 기초 계획, 단자 도면, 명판 도면, 장비 중량, 리프팅 정보, 보호 지점, 2차 배선 및 보증 손실 및 임피던스 데이터를
MV 배전반, LV 배전반, 케이블, 보호 시스템 및 토목 기초와의 인터페이스는 도면이 승인되기 전에 닫혀야 합니다. 많은 현장 문제는 공장 결함이 아닙니다. 케이블 굽힘 반경이 터미널 박스와 충돌하거나, 기초 구멍이 승인된 도면과 일치하지 않거나, 배송 높이가 경로 제한을 초과할 수 있습니다. 초기 엔지니어링 조정 비용은 현장 수정보다 훨씬 저렴합니다.
규정을 준수하는 전력 변압기에는 일반 테스트 템플릿이 수반되어서는 안 됩니다. 일련번호, 승인된 명판 데이터, 측정값 및 허용 기준은 모두 실제 장치를 참조해야 합니다. EPC 클라이언트에는 필요할 수도 있습니다 . 목격된 FAT , 원격 비디오 검사 또는 독립적인 제3자 확인이
구매 사양은 생산 전에 보류 및 증인 지점을 정의해야 합니다. 해당 표준 및 계약에 따라 일상 테스트에는 권선 저항, 전압 비율 및 위상 변위, 단락 임피던스 및 부하 손실, 무부하 손실 및 전류, 절연 저항, 인가 전압 내구성, 유도 전압 내구성 및 절연 오일 테스트가 포함될 수 있습니다. 온도 상승, 낙뢰 충격, 부분 방전 및 소음 수준 테스트는 일정과 비용에 영향을 미치므로 견적 시 합의해야 합니다.
의 경우 남미 및 아프리카 프로젝트 납품 위험이 공장 외부에서 나타나는 경우가 많습니다. 늦은 문서 승인, 경로 제한, 통관 파일 누락 또는 부적절한 해상 화물 포장으로 인해 에너지 공급이 지연될 수 있습니다. 신뢰할 수 있는 일정은 도면 제출, 기술 승인, 핵심 자재 조달, 제조, 테스트, 포장 및 선적을 구분합니다. '90일 생산'과 같은 단일 진술로는 충분하지 않습니다.
포장 방법은 경로를 중심으로 설계되어야 합니다. 프로젝트 팀은 라디에이터와 부싱을 제거할지 여부, 부속품을 어떻게 고정할지, 메인 탱크를 오일로 채울 것인지 질소로 채울 것인지, 충격 및 기울기 표시기가 필요한지 여부를 결정해야 합니다. 원격 광산 및 내륙 현장의 경우 선적 크기, 도로 제한 및 크레인 용량이 변압기 제조업체에 조기에 전달되어야 합니다.
거리 자체는 관리 가능합니다. 실제 위험은 사이트에서 문제를 보고할 때 엔지니어링 판단을 전혀 받지 못한다는 것입니다. 유능한 변압기 공급업체는 각 장치에 대한 설계, 재료, 생산 및 테스트 기록을 보관하고 설치 체크리스트, 사전 전원 공급 테스트 요구 사항, 오일 처리 지침, 예비 부품 목록 및 문제 해결 경로를 제공합니다.
원격 지원은 현장 팀을 기술 엔지니어와 연결해야 합니다. 고객이 오일 온도, 이상한 소리, 보호 작동 또는 절연 측정을 보고하면 엔지니어는 부하, 연결, 액세서리, 환경 및 활성 부품 원인을 구별해야 합니다. 현장 서비스가 필요한 경우 응답 시간, 책임 및 예비 부품 준비가 계약서에 이미 명시되어 있어야 합니다.
프로젝트 |
일반적인 장비 |
기술적인 초점 |
공급업체 지원 |
|---|---|---|---|
그리드 확장 |
침지 배전, 전주 장착 및 변전소 변압기 |
유틸리티 전압, 손실, 단락 내량, 벡터 그룹, 병렬 작동 |
유틸리티 표준 검토, 배치 일관성, 유형 테스트 증거 |
광업 및 중공업 |
전력 변압기, 건식 변압기, 패키지 변전소 |
충격하중, 고도, 먼지, 진동, 유지보수성 |
부하 검토, 환경 수정, 시운전 및 예비 부품 |
태양광, 풍력, BESS |
승압 변압기, 패드 장착 변압기, 주 변압기 |
고조파, 순환 부하, 임피던스, 그리드 전압, 효율 |
인버터 인터페이스 검토, 시스템 조정, 손실 보장 |
해안 산업과 항구 |
침지형 및 건식 변압기, 완전한 배전 장비 |
습도, 염분무, 부식, 결로, 인클로저 보호 |
코팅 사양, 밀봉 설계, 환경 테스트 계획 |
농촌 전화 |
단상 및 3상 주상 장착형 배전 변압기 |
전압 변동, 과부하, 낙뢰, 낮은 유지 관리 |
표준화된 배치 공급, 설치 지침, 접근 가능한 예비 부품 |
두 시장 모두 여전히 가격에 민감하지만 경험이 풍부한 구매자는 공장도 가격만 평가하지 않습니다. 해상 화물, 내륙 운송, 설치, 예비 부품, 손실 및 계획되지 않은 가동 중지 시간이 실제 수명 주기 비용을 구성합니다. 또한 두 시장 모두 여러 사양의 소규모 배치를 처리하고 고객을 원격으로 지원할 수 있는 공급업체에 보상을 제공합니다.
차이점은 여전히 중요합니다. 남미 프로젝트는 종종 IEC 요구 사항을 미국 협약 및 지역 유틸리티 규칙과 결합합니다. 60Hz 장비와 미국식 터미널이 비교적 일반적입니다. 아프리카 표준은 국가 및 레거시 시스템에 따라 다릅니다. 농촌 전력화 및 배전 업그레이드에서는 전주 장착형 변압기 , 유지 관리가 적은 구조 및 예비 부품 가용성이 더 큰 영향을 미칠 수 있습니다.
기술 평가 중 다음 6가지 사항에 대한 증거를 요청하세요.
프로젝트 데이터시트를 기반으로 한 전체 기술 제안 및 편차 목록
필요한 용량, 전압 등급 및 표준에 대한 설계 경험
추적 가능한 재료, 제조, 검사 및 테스트 기록
도면, FAT, 포장, 물류 및 현장 지원에 대한 책임을 지정합니다.
구두 약속이 아닌 승인 및 주요 자료와 관련된 배송 일정입니다.
보증 후에도 예비 부품, 기술 상담 및 결함 분석에 대한 지속적인 접근이 가능합니다.
문의 단계에서 구매자는 정격 전력, 1차 및 2차 전압, 주파수, 위상, 벡터 그룹, 탭핑 범위, 설치 유형, 고도, 최대 주변 온도, 적용 가능한 표준 및 부하 유형을 제공해야 합니다. 정확한 입력은 전력 변압기 설계와 가격을 만들어냅니다. 공정하게 비교할 수 있는
Zisheng Electric은 와 협력합니다 . EPC 계약자, 엔지니어링 회사, 산업 구매자는 물론 재생 에너지 개발자 당사의 프로젝트 지원은 사양 검토부터 시작하여 데이터시트 확인, 맞춤형 설계, 도면 승인, 제조 품질 관리, FAT, 수출 포장 및 설치 또는 운영 지원을 통해 계속됩니다.
우리의 주요 제품은 다음과 같습니다 기름에 잠긴 전력 변압기, 건식 변압기 , 패드 장착 변압기, 전주 장착 변압기, 승압 변압기, 변전소 변압기 , 조립식 변전소 및 MV/LV 배전 장비. 용량, 전압, 주파수, 손실, 임피던스, 액세서리 및 환경 보호는 IEC, IEEE/ANSI 및 프로젝트별 요구 사항에 맞게 구성할 수 있습니다.
남미 또는 아프리카에서 배전, 재생 에너지, 광업, 산업 또는 인프라 프로젝트를 계획하는 경우 데이터시트, 단선 다이어그램 또는 기본 전기 매개변수를 보내주십시오. Zisheng Electric은 24시간 이내에 응답을 제공할 것입니다.기술 팀과 상업 팀이 함께 요구 사항을 검토한 후
