Hoe u de kortsluitimpedantie van een transformator ontwerpt en verifieert: van foutstroomberekeningen tot FAT

Kortsluitimpedantie wordt vaak behandeld als een percentage dat verborgen is in het midden van een gegevensblad van een transformator. In een echt energiesysteem heeft dat aantal invloed op de foutstroom, spanningsval, parallelle belasting, beschermingscoördinatie en de mechanische krachten in de wikkelingen. Bij Zisheng Electric behandelen we de kortsluitimpedantie van transformatoren als een systeemparameter in plaats van als een waarde die door de fabrikant afzonderlijk is geselecteerd. Als deze te laag is, kan de verwachte foutstroom de schakelplicht overschrijden. Als deze te hoog is, kunnen grote motorstarts en plotselinge veranderingen in de belasting een onaanvaardbare spanningsdip veroorzaken.

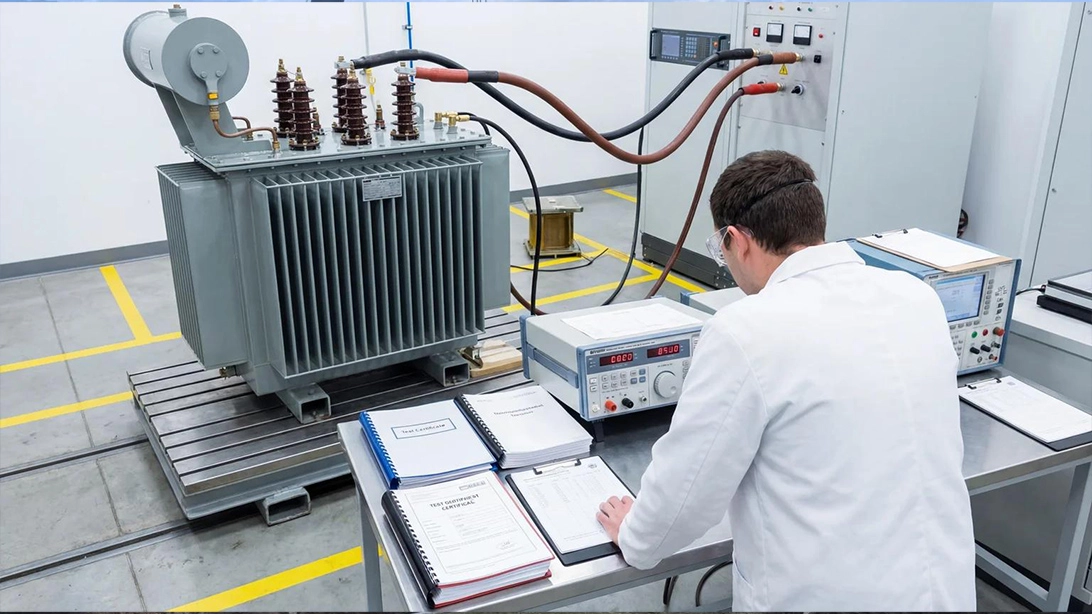

Vergelijk tijdens FAT de gemeten impedantie met de ontwerpgarantie, contractuele tolerantie en onderzoek naar systeemfouten.

Wat de kortsluitimpedantie van een transformator vertegenwoordigt

De impedantiespanning, normaal weergegeven als uk%, is het percentage van de nominale spanning dat nodig is om de nominale stroom te laten circuleren wanneer een wikkeling wordt kortgesloten en de gespecificeerde testspanning met de nominale frequentie op de andere wikkeling wordt toegepast. Het bevat een resistieve component en een reactieve component. Lekkage-reactantie domineert normaal gesproken bij middelgrote en grote vermogenstransformatoren, maar de weerstand die gepaard gaat met belastingsverlies is nog steeds van belang wanneer ingenieurs de prestaties van piekstroom, temperatuur en kraanpositie beoordelen.

Een eenvoudige screeningberekening voor de symmetrische stroom die beschikbaar is op de transformatorterminals is:

Ik ≈ In × 100 / uk%

Beschouw een transformator van 2.000 kVA, 0,44 kV met een nominale laagspanningsstroom van ongeveer 2.624 A en een impedantie van 6%. Als wordt aangenomen dat de stroomopwaartse bron een oneindige foutcapaciteit heeft, bedraagt ​​de initiële symmetrische stroom ongeveer 43,7 kA. Bij de daadwerkelijke projectberekening moet de impedantie van het stroomopwaartse netwerk, de kabels, lijnen en rails worden opgeteld en moet de door de eigenaar gespecificeerde methode worden gevolgd, vaak IEC 60909. De vereenvoudigde vergelijking is nuttig voor vroege screening, niet voor een definitief rapport over de beschermingsinstelling.

Hoe u de doelimpedantie kunt vaststellen

Begin met het enkellijnsdiagram en het foutniveau

Een aankoopspecificatie die alleen 'impedantie volgens IEC' vermeldt, is niet voldoende. De leverancier van de transformator heeft de maximale en minimale bronfoutniveaus, systeemspanningen, vectorgroep, neutrale aardingsmethode, aantal parallel geschakelde transformatoren, belastingskarakteristieken en de korteduurbestendigheid van schakelapparatuur nodig. Mijnbouwfabrieken, staalfabrieken en pompstations moeten ook de lijst met grote motoren en startmethoden verstrekken. Zonne-energie- en batterijprojecten moeten de bijdrage van de omvormer aan foutstroom verklaren, omdat deze verschilt van die van een roterende machine.

Als twee transformatoren parallel werken, hebben de procentuele impedantie- en spanningsverhoudingstoleranties rechtstreeks invloed op de belastingverdeling en de circulatiestroom. Gelijke classificaties garanderen niet automatisch een bevredigende parallelle werking. De koopovereenkomst moet het aanvaardbare impedantieverschil, de tapsynchronisatiefilosofie en de toegestane belasting definiëren wanneer een eenheid buiten dienst is.

Hernieuwbare energieprojecten moeten de doelimpedantie coördineren met het gedrag van de omvormer en de impedantie van het collectorsysteem.

Wikkelingsgeometrie regelt de lekreactantie

De kortsluitimpedantie kan niet vrij worden aangepast nadat een transformator is gebouwd. De radiale wikkelafmetingen, axiale hoogte, hoofdisolatieafstanden, schijfopstelling en het lekfluxpad hebben allemaal invloed op de reactantie. Wanneer een ontwerper één dimensie verandert, moet het team ook de temperatuurstijging, de diëlektrische marge, de axiale klemkracht en de productietolerantie beoordelen. Het verkleinen van een isolatiespleet om alleen een impedantiedoel te bereiken, kan het risico omzetten in diëlektrische prestaties en kortsluitsterkte.

Voor een in olie ondergedompelde transformator , geleidermateriaal, transpositie en kabellengte beïnvloeden de resistieve component. Wikkelhoogte en radiale afstand hebben een sterke invloed op de reactieve component. Ontwerpen met een hogere spanning vereisen ook een beoordeling van de positie van de aftakkingswikkeling en de impedantie over het volledige aftakkingsbereik. Onze ontwerpbeoordeling registreert daarom de hoofd-, maximum- en minimum tikposities in plaats van te vertrouwen op één centrale waarde.

Hoogte, cyclische mijnbelastingen, temperatuur en isolatiecorrecties moeten samen worden beoordeeld.

Bestand tegen kortsluiting volgens IEC 60076-5

IEC 60076-5:2006 gaat in op het vermogen van een transformator om de effecten van externe kortsluiting te weerstaan. Het omvat thermische berekeningen en de verificatie van dynamische weerstand door middel van speciale tests of theoretische evaluaties. De projectdocumenten moeten de toepasselijke editie, foutduur en fouttypes identificeren. Een bevredigende impedantiemeting bewijst op zichzelf niet dat er sprake is van kortsluitbestendigheid. De impedantietest bevestigt een elektrische parameter; de weerstandsbeoordeling moet ook betrekking hebben op de temperatuur van de geleider, axiale en radiale elektromagnetische krachten, klemming en leidingondersteuning.

Voor een kritisch EPC-project kan de koper een thermische kortsluitberekening, een samenvatting van axiale en radiale krachtcontroles, een beschrijving van de wikkelklemming en bewijsmateriaal uit kortsluittests of een gevalideerde ontwerpfamilie aanvragen. Deze documenten moeten worden beoordeeld voordat belangrijke materialen worden vrijgegeven. Wanneer een speciale kortsluittest vereist is, moeten het testlaboratorium, het transportplan, de testvolgorde en de metingen na de test vooraf worden overeengekomen.

Hoe FAT het ontwerp- en productieresultaat bevestigt

Kortsluitimpedantie en belastingsverlies worden normaal gesproken verkregen tijdens de kortsluittest. De aansluiting, instrumentnauwkeurigheid, wikkeltemperatuur, temperatuurcorrectie, frequentie en tikpositie hebben allemaal invloed op de gerapporteerde waarde. Een FAT-getuige moet de ruwe metingen beoordelen in plaats van alleen het woord 'Geslaagd' op het eindrapport te controleren. De gemeten waarde moet worden vergeleken met de garantie en de contractuele tolerantie, en de driefaseresultaten moeten worden beoordeeld op ongebruikelijke onbalans.

Impedantietests worden gevolgd door controles van accessoires, naamplaatjes, documenten en transportcondities.

IEC 60076-1 beschrijft de algemene eisen voor vermogenstransformatoren. De exacte toleranties die van toepassing zijn op een project moeten nog steeds worden bevestigd aan de hand van het contract en de relevante clausules. Als de gemeten impedantie dicht bij de toegestane grens ligt, moet de EPC-ingenieur de gemeten waarde in het kortsluitmodel invoeren. Een formeel aanvaardbare waarde is geen aanvaardbaar technisch resultaat als daardoor de schakelplicht wordt overschreden.

Wat er in de aankoopspecificatie moet staan

Een afdwingbare impedantieclausule moet de gegarandeerde waarde, MVA en temperatuurbasis, tapposities, tolerantie, vereiste voor parallelle werking, foutduur, maximaal systeemfoutniveau, ontwerpverificatiedocumenten en FAT-getuigschriften identificeren. Een project dat meerdere transformatorclassificaties gebruikt, mag niet één uk%-waarde over het volledige schema kopiëren. Elke unit moet overeenkomen met het busfoutniveau, het beveiligingssysteem en het belastingsgedrag op zijn eigen locatie.

Ook dienen de schakelapparatuurgegevens teruggestuurd te worden naar de transformatorleverancier. Een laagspanningsbord met een vermogen van 50 kA gedurende één seconde betekent niet dat de transformatorberekening zonder marge 50 kA mag benaderen. Het onderzoek moet redelijk rekening houden met netwerkvariatie, berekeningsonzekerheid en toekomstige uitbreiding. Voor een 110 kV in olie ondergedompelde vermogenstransformator of een ontwerp met meerdere wikkelingen, de specificatie moet de impedantie tussen elk wikkelingspaar en zijn capaciteitsbasis vermelden.

Kustwindprojecten vereisen dat het foutniveau, het uitbreidingsplan, de omgeving en de uitrustingsbeoordelingen samen worden beoordeeld.

Een typische technische verduidelijking

Eén industrieel project specificeerde een transformator van 2.500 kVA, een secundaire 0,4 kV en een impedantie van 5,5%, terwijl het laagspanningsschakelbord een kortetermijnbelasting van 50 kA had. De oneindige bronafschermingsberekening leverde een transformatorbijdrage op van circa 65,6 kA. De kabelimpedantie zou de waarde verlagen, maar het oorspronkelijke ontwerp had niet voldoende marge laten zien.

De verduidelijking werd niet opgelost door de impedantie onmiddellijk te veranderen naar 7%. Het team beoordeelde de startspanning van de motor, de stroomopwaartse foutcapaciteit, de buslengte en de parallelle opstelling. Het uiteindelijke doel was een evenwichtige foutstroombeperking met aanvaardbare belastingstapprestaties en werd ingevoerd in de gegarandeerde gegevens en FAT-tolerantie. Dit soort opheldering kost heel weinig vóór de productie van de wikkeling en kan een ingrijpend herontwerp vereisen nadat de afmetingen van de spoel zijn bevroren.

Gerelateerde ontwerpoverwegingen worden besproken in onze handleiding voor transformatorselectie voor Zuid-Amerikaanse duurzame energieprojecten . Inkoopteams kunnen ook beoordelen wat de Zuid-Amerikaanse energiemarkten verwachten van transformatorleveranciers.

Houd de fabrieksimpedantie- en wikkelweerstandsbasislijnen bij voor vergelijking na transport en installatie.

Zorg ervoor dat de impedantiewaarde voor het project werkt

Kortsluitimpedantie is alleen nuttig als deze de lus sluit tussen de transformator, het systeemfoutniveau, de beveiliging, de schakelapparatuur en de belastingskarakteristieken. Zisheng Electric levert in olie ondergedompelde transformatoren, vermogenstransformatoren, droge transformatoren, compacte onderstations en aanverwante onderstationapparatuur. We kunnen technische matching bieden op basis van projectcapaciteit, spanningsniveau, omgevingsomstandigheden en technische specificaties, met een eerste antwoord op vragen binnen 24 uur. Dankzij een enkellijnsdiagram, een belastingslijst en gegevens op foutniveau kunnen onze technici tijdens de offertefase het impedantiedoel, de FAT-scope en de vereiste technische documenten bekijken.
