مشروع الطاقة الشمسية النموذجي على نطاق المرافق بقدرة مركبة تبلغ 20 ميجاوات قد يستخدم ثمانية محولات توزيع مغمورة بالزيت بقدرة 2500 كيلو فولت أمبير لربط محطات العاكس بشبكة تجميع الجهد المتوسط.
تكوين المحول النموذجي:
غرض |
مواصفة |
|---|---|
القدرة المقدرة |
2500 كيلو فولت أمبير |
الجهد الأساسي |
33 كيلو فولت |
الجهد الثانوي |
0.8 كيلو فولت |
تكرار |
50 هرتز |
طريقة التبريد |
أونان |
مجموعة المتجهات |
داين11 |
اضغط على المغير |
±2 × 2.5% تفريغ |
مقاومة |
6% |
معيار |
إيك 60076 |
يُستخدم هذا التكوين على نطاق واسع لأنه يوفر توازنًا جيدًا بين تكلفة المعدات وكفاءة النظام وسهولة الصيانة.
فيما يلي مجموعة تمثيلية من البيانات الفنية المحددة عادة لمحولات التوزيع في المشاريع الصناعية والصناعية.
المعلمة |
القيمة النموذجية |
|---|---|
القدرة المقدرة |
2500 كيلو فولت أمبير |
الجهد المقنن |
33/0.4 كيلو فولت |
فقدان عدم التحميل |
.652.65 كيلو واط |
فقدان الحمل (75 درجة مئوية) |
.523.5 كيلوواط |
عدم التحميل الحالي |
.40.4% |
مقاومة ماس كهربائى |
6% |
الكفاءة عند التحميل الكامل |
حوالي 99.0% |
الوزن الإجمالي |
5800-6500 كجم |
وزن الزيت |
1,450-1,700 كجم |
وزن النحاس |
720-850 كجم |
مستوى الصوت |
≥55 ديسيبل |
درجة الحرارة المحيطة |
-25 درجة مئوية إلى +45 درجة مئوية |
ارتفاع التثبيت |
≥1000 م (ارتفاع أعلى متاح عند الطلب) |
قد تختلف هذه القيم وفقًا لمواصفات العميل ومتطلبات المرافق المحلية وفئة الكفاءة.
تحدث خسائر المحولات في كل ساعة يتم فيها تنشيط الوحدة، بغض النظر عما إذا كانت تعمل عند التحميل الكامل أم لا.
على سبيل المثال، يؤدي تقليل فقدان عدم التحميل من 3.2 كيلووات إلى 2.65 كيلووات إلى توفير ما يقرب من 4800 كيلووات ساعة من الكهرباء سنويًا.
على مدار عمر تشغيلي يبلغ 30 عامًا، يتجاوز التوفير التراكمي في الطاقة 140,000 كيلووات في الساعة لمحول واحد، مما يساعد المرافق على تقليل تكاليف التشغيل مع تحسين كفاءة الشبكة بشكل عام.
بالنسبة للمشاريع التي تتضمن محولات متعددة، يصبح التوفير أكثر أهمية.
غالبًا ما يتم تصميم محولات التوزيع المصدرة إلى المناطق الاستوائية والصحراوية للعمل في ظل ظروف بيئية صعبة.
تتضمن متطلبات التصميم النموذجية ما يلي:
درجة الحرارة المحيطة تصل إلى 45 درجة مئوية
الرطوبة النسبية تصل إلى 95%
ارتفاع التثبيت أقل من 1000 م
طلاء خارجي مقاوم للأشعة فوق البنفسجية
المعالجة المضادة للتآكل للبيئات الساحلية
الحماية من الغبار والأمطار الغزيرة
تساعد هذه الميزات على ضمان التشغيل الموثوق به في مناطق مثل غرب إفريقيا وجنوب شرق آسيا والشرق الأوسط.
قبل الشحن، يجب أن يخضع كل محول لاختبار روتيني وفقًا للمواصفة IEC 60076.
يتضمن إجراء الاختبار القياسي ما يلي:
عنصر الاختبار |
متطلبات القبول |
|---|---|
اختبار نسبة الدوران |
ضمن التسامح IEC |
مقاومة اللف |
تم التحقق من توازن المرحلة |
اختبار الجهد التطبيقي |
لا وميض أو انهيار |
اختبار الجهد المستحث |
اجتاز |
مقاومة العزل |
يفي بالمواصفات |
اختبار فقدان عدم التحميل |
ضمن القيمة المضمونة |
اختبار فقدان التحميل |
ضمن القيمة المضمونة |
قوة عازلة النفط |
≥60 كيلو فولت |
اختبار التسرب |
لا يوجد تسرب بعد فحص الضغط |

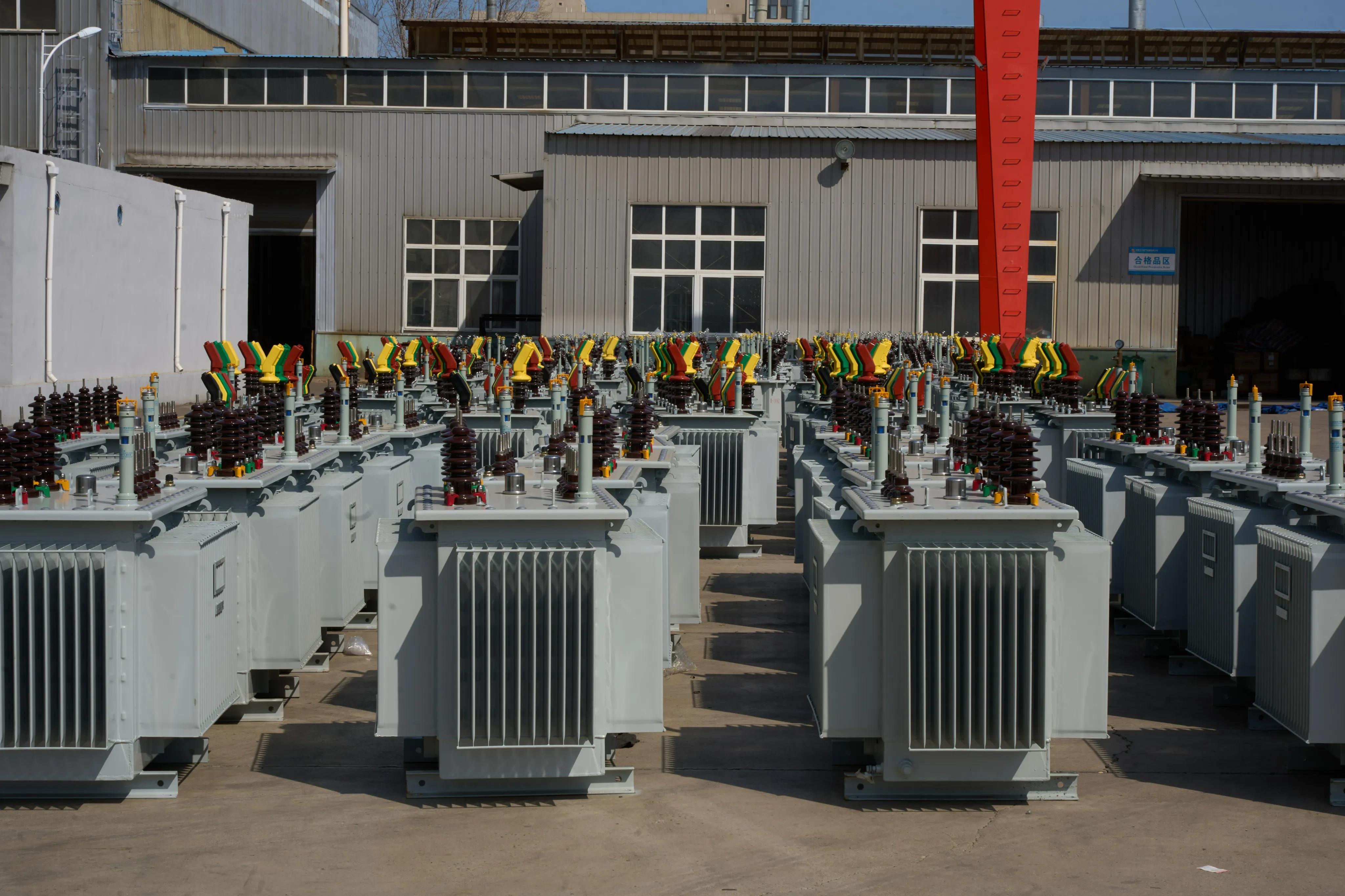

يتم تزويد كل محول بتقرير اختبار المصنع لتسهيل قبول الموقع والتشغيل.
تستخدم محولات التوزيع المغمورة بالزيت بشكل شائع في مشاريع مثل:
مجمع التصنيع الصناعي
مجمع التصنيع الذي يبلغ ذروة الطلب فيه 8 ميجاوات أربعة محولات بقدرة قد يستخدم 2000 كيلو فولت أمبير لتوزيع الطاقة على خطوط الإنتاج والضواغط وأنظمة التدفئة والتهوية وتكييف الهواء. يعمل التشغيل المتوازي على تحسين الموثوقية ويسمح بالصيانة دون مقاطعة المنشأة بأكملها.
مشروع التعدين
غالبًا ما تختار مواقع التعدين عن بعد محولات بقدرة 2500-3150 كيلو فولت أمبير نظرًا لقدرتها القوية على التحميل الزائد وأدائها المستقر في ظل التشغيل الشاق المستمر.
محطة الطاقة الشمسية
في مشروع الخلايا الكهروضوئية بقدرة 50 ميجاوات ، يتم عادةً تركيب محولات متعددة بقدرة 2500 كيلو فولت أمبير بالقرب من محطات العاكس لزيادة الجهد من 800 فولت إلى 33 كيلو فولت ، مما يتيح النقل الفعال إلى محطة التجميع الفرعية مع تقليل فقد الكابلات.
