일반적인 프로젝트 구성: 33kV 태양광 배전

설치 용량이 인 일반적인 유틸리티 규모의 태양광 프로젝트에서는 20MW 사용하여 8개의 2500kVA 침수 배전 변압기를 인버터 스테이션을 중전압 수집 네트워크에 연결할 수 있습니다.

일반적인 변압기 구성:

이 구성은 장비 비용, 시스템 효율성 및 유지 관리 용이성 간의 적절한 균형을 제공하기 때문에 널리 사용됩니다.

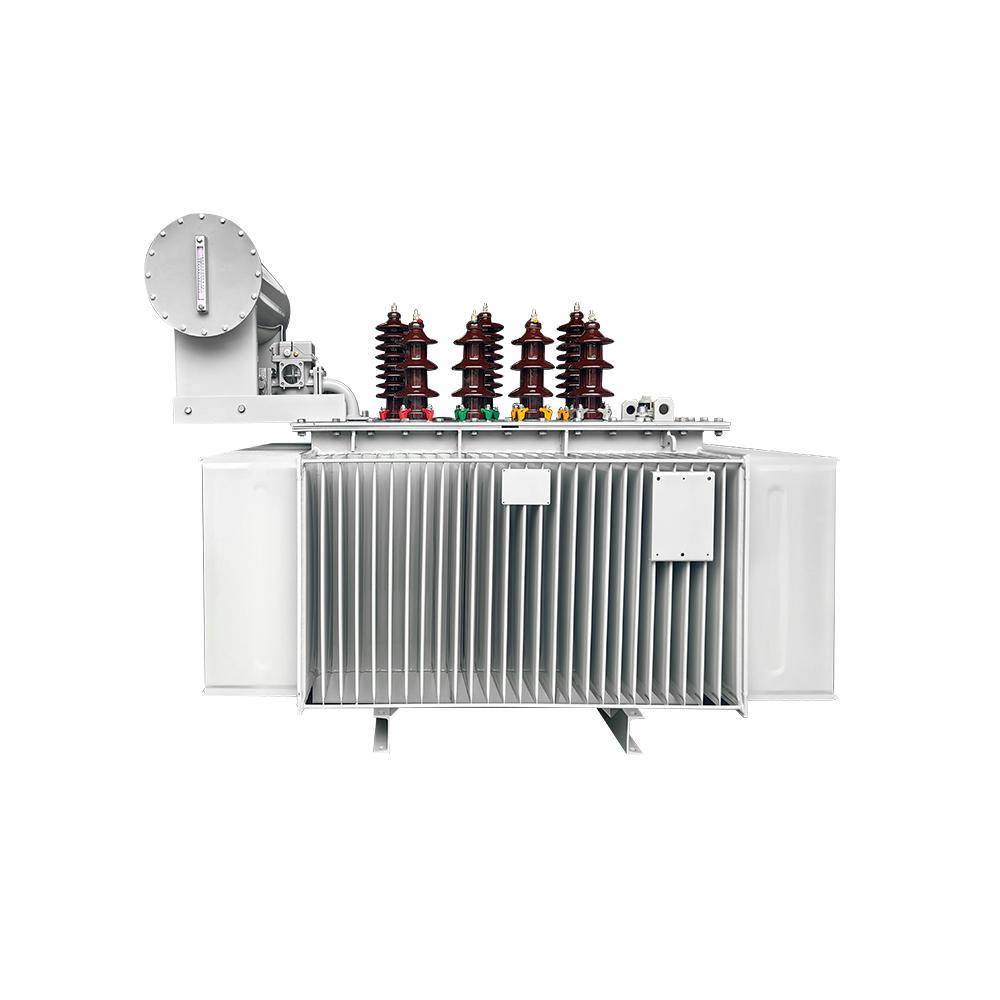

2500 kVA 오일 침수 변압기의 일반적인 기술 데이터

다음은 유틸리티 및 산업 프로젝트의 배전 변압기에 대해 일반적으로 지정되는 대표적인 기술 데이터 세트입니다.

이러한 값은 고객 사양, 현지 유틸리티 요구 사항 및 효율성 등급에 따라 달라질 수 있습니다.

변압기 수명 동안 낮은 손실이 중요한 이유

변압기 손실은 장치가 최대 부하에서 작동하는지 여부에 관계없이 장치에 전원이 공급될 때마다 발생합니다.

예를 들어 무부하 손실을 3.2kW 에서 로 줄이면 2.65kW 약 4,800kWh의 전력이 절약됩니다 . 연간 .

30년의 작동 수명 동안 140,000kWh를 초과하여 유틸리티 회사의 운영 비용을 줄이는 동시에 전반적인 네트워크 효율성을 향상시키는 데 도움이 됩니다. 단일 변압기의 누적 에너지 절감량은

여러 변압기가 포함된 프로젝트의 경우 절감 효과가 더욱 커집니다.

일반적인 실외 작동 조건

열대 및 사막 지역으로 수출되는 배전 변압기는 종종 까다로운 환경 조건에서 작동하도록 설계됩니다.

일반적인 설계 요구 사항은 다음과 같습니다.

• 주변 온도 최대 45°C

• 상대 습도 최대 95%

• 설치 고도 1000m 미만

• 자외선 차단 옥외 코팅

• 해안 환경에 대한 부식 방지 처리

• 먼지와 폭우로부터 보호

이러한 기능은 서아프리카, 동남아시아, 중동과 같은 지역에서 안정적인 작동을 보장하는 데 도움이 됩니다.

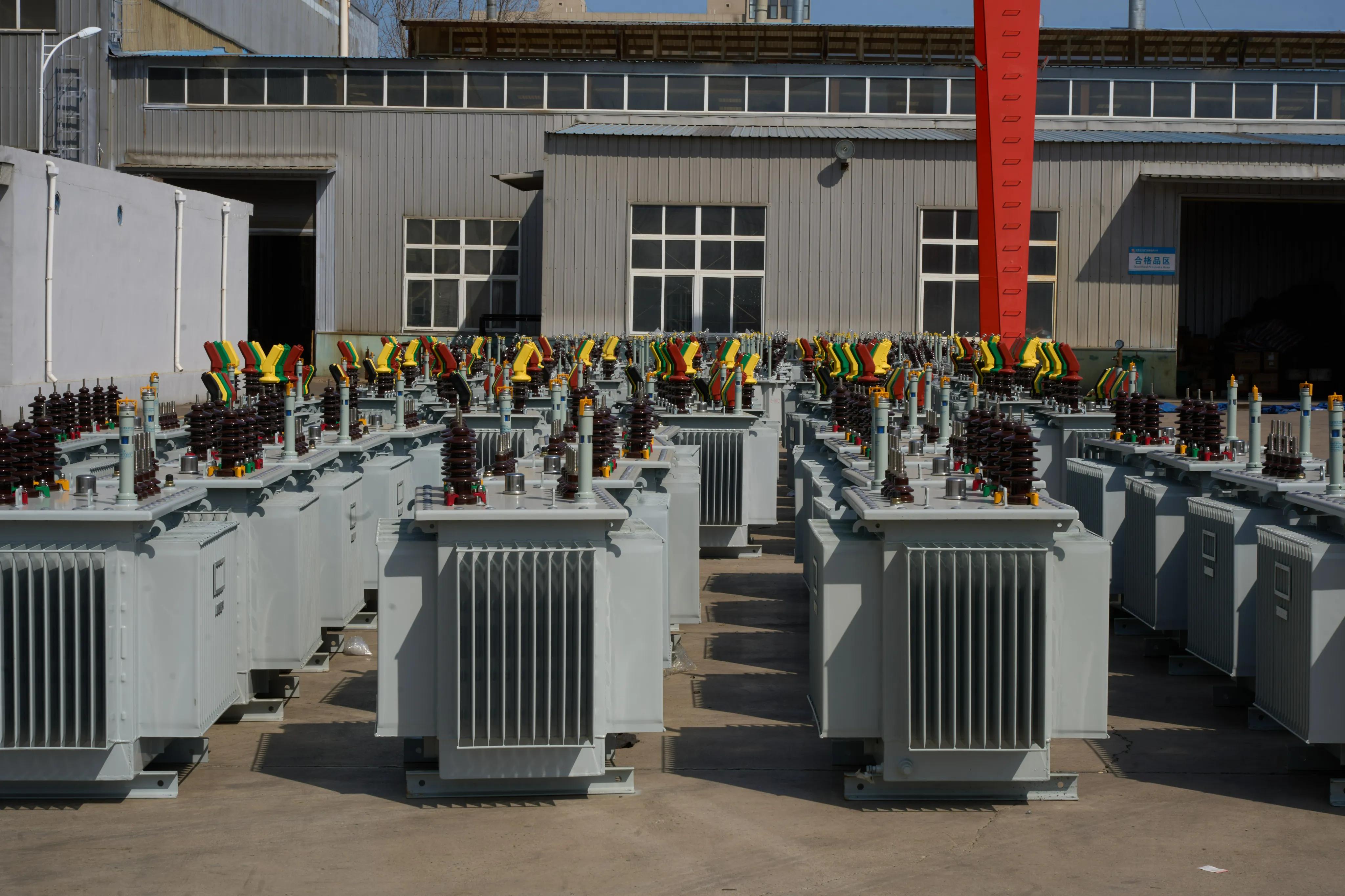

일반적인 공장 승인 테스트

배송 전에 모든 변압기는 IEC 60076에 따라 일상적인 테스트를 거쳐야 합니다.

표준 테스트 절차에는 다음이 포함됩니다.

각 변압기에는 현장 승인 및 시운전을 용이하게 하기 위해 공장 테스트 보고서가 제공됩니다.

일반적인 애플리케이션 시나리오

유침 배전 변압기는 일반적으로 다음과 같은 프로젝트에 사용됩니다.

산업제조단지

최대 수요가 8MW 인 제조 단지에서는 4개의 2000kVA 변압기를 사용하여 생산 라인, 압축기 및 HVAC 시스템에 전력을 분배할 수 있습니다. 병렬 작동은 신뢰성을 향상시키고 전체 시설을 중단하지 않고 유지 관리를 가능하게 합니다.

광산 프로젝트

원격 광산 현장에서는 2500~3150kVA 변압기를 선택하는 경우가 많습니다. 강력한 과부하 성능과 지속적인 중부하 작업 시 안정적인 성능으로 인해

태양광 발전소

에서는 일반적으로 50MW 태양광 프로젝트 여러 개의 2500kVA 변압기가 인버터 스테이션 근처에 설치되어 전압을 승압하여 800V 에서 로 33kV 케이블 손실을 최소화하면서 수집 변전소로 효율적인 전송을 가능하게 합니다.
