Typische Projektkonfiguration: 33-kV-Solarstromverteilung

Aufrufe: 0     Autor: Site-Editor Veröffentlichungszeit: 29.06.2026 Herkunft: Website

Erkundigen

Facebook-Sharing-Button
Twitter-Sharing-Button
Schaltfläche „Leitungsfreigabe“.
Wechat-Sharing-Button
LinkedIn-Sharing-Button
Pinterest-Sharing-Button
WhatsApp-Sharing-Button
Kakao-Sharing-Button
Snapchat-Sharing-Button
Schaltfläche zum Teilen von Telegrammen
Teilen Sie diese Schaltfläche zum Teilen

Ein typisches Solarprojekt im Versorgungsmaßstab mit einer installierten Leistung von 20 MW kann verwenden, acht 2500-kVA-Ölverteilungstransformatoren um Wechselrichterstationen an das Mittelspannungssammelnetz anzuschließen.

Typische Transformatorkonfiguration:

Artikel

Spezifikation

Nennkapazität

2500 kVA

Primärspannung

33 kV

Sekundärspannung

0,8 kV

Frequenz

50 Hz

Kühlmethode

ONAN

Vektorgruppe

Dyn11

Tippen Sie auf Wechsler

±2 × 2,5 % ohne Last

Impedanz

6 %

Standard

IEC 60076

Diese Konfiguration wird häufig verwendet, da sie ein gutes Gleichgewicht zwischen Gerätekosten, Systemeffizienz und Wartungsfreundlichkeit bietet.

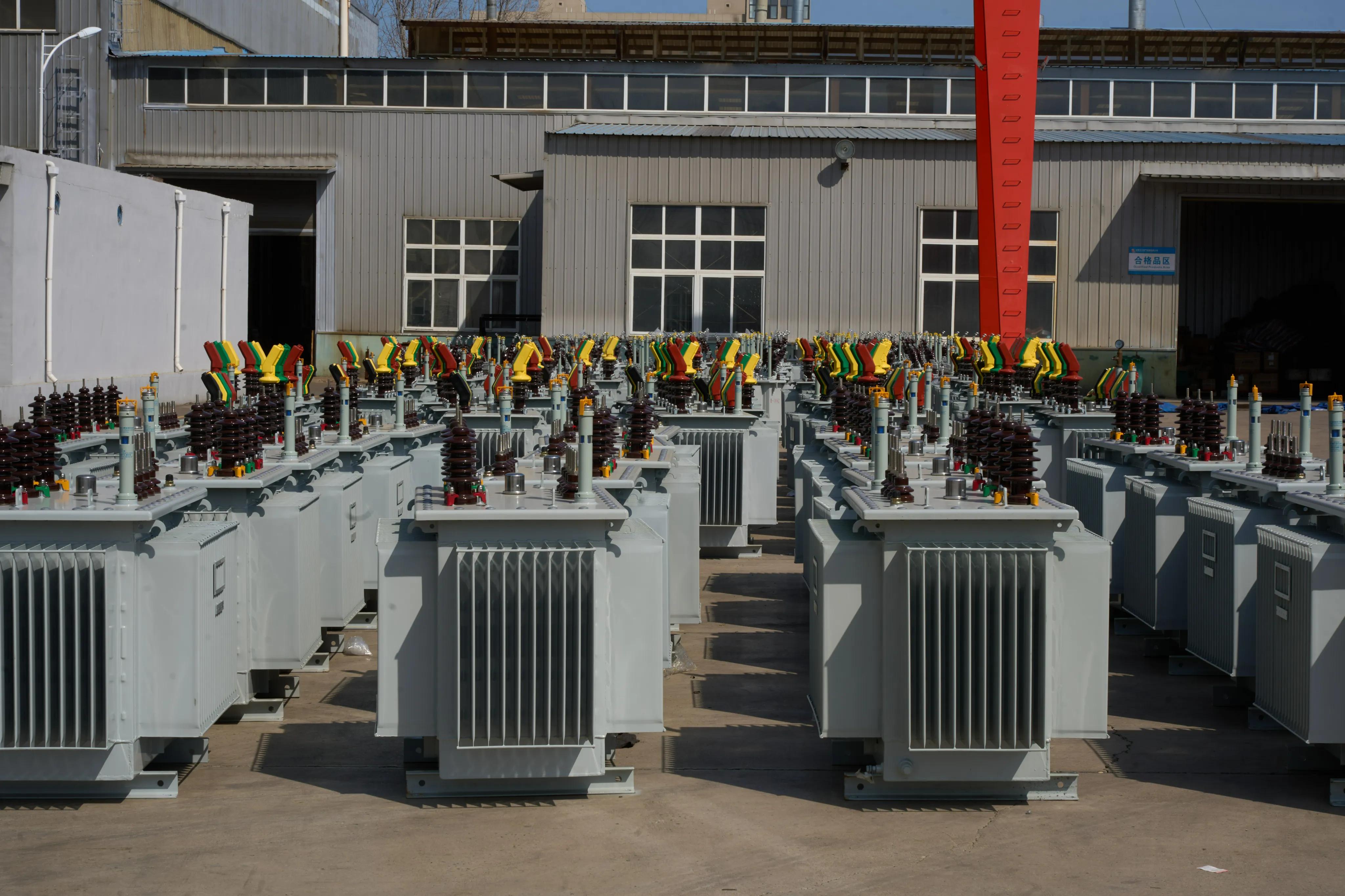

Typische technische Daten eines 2500-kVA-Öltransformators

Nachfolgend finden Sie einen repräsentativen Satz technischer Daten, die üblicherweise für Verteiltransformatoren in Versorgungs- und Industrieprojekten spezifiziert werden.

Parameter

Typischer Wert

Nennkapazität

2500 kVA

Nennspannung

33/0,4 kV

Leerlaufverlust

≤2,65 kW

Lastverlust (75°C)

≤23,5 kW

Leerlaufstrom

≤0,4 %

Kurzschlussimpedanz

6 %

Effizienz bei Volllast

Ungefähr 99,0 %

Gesamtgewicht

5.800–6.500 kg

Ölgewicht

1.450–1.700 kg

Kupfergewicht

720–850 kg

Schallpegel

≤55 dB

Umgebungstemperatur

-25°C bis +45°C

Installationshöhe

≤1000 m (höhere Höhen auf Anfrage möglich)

Diese Werte können je nach Kundenspezifikation, örtlichen Versorgungsanforderungen und Effizienzklasse variieren.


Warum geringe Verluste über die gesamte Lebensdauer des Transformators wichtig sind

Transformatorverluste treten jede Stunde auf, wenn das Gerät mit Strom versorgt wird, unabhängig davon, ob es unter Volllast läuft.

Durch die Reduzierung des Leerlaufverlusts von 3,2 kW auf 2,65 kW werden beispielsweise rund 4.800 kWh Strom pro Jahr eingespart.

Über eine Betriebsdauer von 30 Jahren belaufen sich die kumulierten Energieeinsparungen für einen einzelnen Transformator auf über 140.000 kWh , was Versorgungsunternehmen hilft, ihre Betriebskosten zu senken und gleichzeitig die Gesamteffizienz des Netzwerks zu verbessern.

Bei Projekten mit mehreren Transformatoren werden die Einsparungen sogar noch deutlicher.

Typische Betriebsbedingungen im Freien

Verteilungstransformatoren, die in tropische und Wüstenregionen exportiert werden, sind häufig für den Betrieb unter anspruchsvollen Umgebungsbedingungen ausgelegt.

Zu den typischen Designanforderungen gehören:

  • Umgebungstemperatur bis 45°C

  • Relative Luftfeuchtigkeit bis 95 %

  • Aufstellhöhe unter 1000 m

  • UV-beständige Außenbeschichtung

  • Korrosionsschutzbehandlung für Küstenumgebungen

  • Schutz vor Staub und starkem Regen

Diese Funktionen tragen dazu bei, einen zuverlässigen Betrieb in Regionen wie Westafrika, Südostasien und dem Nahen Osten sicherzustellen.

Typische Werksabnahmetests

Vor dem Versand sollte jeder Transformator einer Stückprüfung gemäß IEC 60076 unterzogen werden.

Ein Standardtestverfahren umfasst:

Testgegenstand

Annahmevoraussetzung

Test des Übersetzungsverhältnisses

Innerhalb der IEC-Toleranz

Wicklungswiderstand

Phasengleichgewicht überprüft

Angelegter Spannungstest

Kein Überschlag oder Ausfall

Induzierter Spannungstest

Bestanden

Isolationswiderstand

Entspricht der Spezifikation

Leerlaufverlusttest

Innerhalb des garantierten Wertes

Lastverlusttest

Innerhalb des garantierten Wertes

Durchschlagsfestigkeit von Öl

≥60 kV

Dichtheitsprüfung

Keine Leckage nach Druckprüfung

Jeder Transformator wird mit einem Werksprüfbericht geliefert, um die Abnahme und Inbetriebnahme vor Ort zu erleichtern.


Typische Anwendungsszenarien

Ölgefüllte Verteilungstransformatoren werden häufig in folgenden Projekten eingesetzt:

Industrieller Fertigungspark

Ein Produktionskomplex mit einem Spitzenbedarf von 8 MW kann vier 2000-kVA -Transformatoren verwenden, um den Strom an Produktionslinien, Kompressoren und HVAC-Systeme zu verteilen. Der Parallelbetrieb verbessert die Zuverlässigkeit und ermöglicht eine Wartung ohne Unterbrechung der gesamten Anlage.

Bergbauprojekt

Abgelegene Bergbaustandorte entscheiden sich häufig für 2500-3150-kVA- Transformatoren, da diese über eine hohe Überlastfähigkeit und eine stabile Leistung bei kontinuierlichem Hochleistungsbetrieb verfügen.

Solarkraftwerk

Bei einem 50-MW-Photovoltaikprojekt werden in der Regel mehrere 2500-kVA -Transformatoren in der Nähe von Wechselrichterstationen installiert, um die Spannung von 800 V auf 33 kV zu erhöhen und so eine effiziente Übertragung zur Sammelstation bei gleichzeitiger Minimierung von Kabelverlusten zu ermöglichen.
