في شركة Zisheng Electric، نادرًا ما تبدأ مناقشاتنا الفنية مع المشترين من أمريكا الجنوبية بكتالوج المنتجات. عادةً ما يبدأ مهندسو EPC بأسئلة أصعب: ما هو جهد الشبكة المطبق في الموقع؟ هل النظام 50 هرتز أم 60 هرتز؟ هل يتطلب ارتفاع التركيب تصحيح العزل الخارجي وارتفاع درجة الحرارة؟ هل سيتم قبول تقرير اختبار المصنع من قبل المالك والمرافق المحلية؟
تكشف هذه الأسئلة ما يتوقعه السوق حقًا. لا يبحث المشترون في أمريكا الجنوبية ببساطة عن مصنع يمكنه شراء محولات الطاقة . إنهم بحاجة إلى مورد يمكنه تفسير ظروف المشروع، وإغلاق الواجهات الهندسية، والتحكم في مخاطر التسليم، والبقاء متاحًا بعد وصول المعدات إلى الموقع.
أمريكا الجنوبية ليست سوقًا كهربائية موحدة. لدى البرازيل وشيلي وبيرو وكولومبيا والإكوادور والأرجنتين والدول المجاورة ممارسات مرافق مختلفة وظروف بيئية وإجراءات موافقة مختلفة. تعد المواصفات المستندة إلى IEC شائعة، بينما تستخدم بعض المشاريع اتفاقيات IEEE/ANSI أو قواعد المرافق المحلية أو المتطلبات الخاصة بالمالك. وتمثل العديد من المشاريع الأفريقية تحديا مماثلا في مجال المشتريات: تشتت معايير الشبكة، وصعوبة النقل الداخلي، ومحدودية الوصول إلى الصيانة المتخصصة. لا يمكن لنموذج التصدير القياسي أن يغطي كل حالة.
يتم إنشاء الطلب من خلال عدة أنواع من العمل: توسيع شبكة التوزيع، والتعدين، وتوليد الطاقة الشمسية وطاقة الرياح، والموانئ، وتجهيز الأغذية، ومرافق البتروكيماويات، والمجمعات الصناعية والبنية التحتية الحضرية. يضع كل مشروع حمولة مختلفة على محول الطاقة وعبئًا مختلفًا على المورد.
قد يعطي موقع التعدين الأولوية للأحمال المتقلبة والغبار والارتفاع وقابلية الصيانة. سيركز المصنع الساحلي على ضباب الملح والرطوبة والختم والحماية من التآكل. يجب أن يتحقق مشروع الطاقة المتجددة من توافقيات العاكس ونسبة الجهد وتنسيق المعاوقة والتشغيل المتوازي ومتطلبات الاتصال بالشبكة. سعة اللوحة هي نقطة البداية فقط.
خذ بعين الاعتبار ثلاثة محولات بنفس القدرة البالغة 2500 كيلو فولت أمبير . يتم تركيب أحدهما في منجم على ارتفاعات عالية في جبال الأنديز، والآخر في مصنع معالجة ساحلي رطب، والآخر في محطة تكثيف الطاقة الكهروضوئية. قد يلزم أن يختلف تنسيق العزل وهامش التبريد ونظام الطلاء والترتيب الطرفي وحزمة المراقبة. غالبًا ما يؤدي اقتباس وحدة قياسية قبل مراجعة هذه الشروط إلى تعديل السعر أو رفض الرسم أو العمل المكلف في الموقع.
يتم استخدام كلا النظامين 50 هرتز و60 هرتز في جميع أنحاء أمريكا الجنوبية. يختلف الجهد الأساسي والجهد الثانوي ومجموعة المتجهات والترتيب المحايد ومستوى الدائرة القصيرة حسب البلد والمرافق ونوع المشروع. يجب على المورد المسؤول التحقق من الطاقة المقدرة، ونسبة الجهد، والتردد، والممانعة، ونطاق التنصت، ومستوى العزل، وارتفاع التثبيت، وملف تعريف الحمل وظروف التشغيل المتوازي قبل الانتهاء من التصميم.
يمكن أن يؤدي حساب التردد أو كثافة التدفق غير الصحيح إلى زيادة تيار عدم التحميل والخسارة والضوضاء وارتفاع درجة الحرارة. يمكن أن تؤثر المعاوقة غير الصحيحة على تيار الخلل ومشاركة الحمل بين الوحدات المتوازية. عندما يكون الاستفسار غير مكتمل، فإن الاستجابة الصحيحة هي قائمة توضيحات فنية - وليس سعرًا جذابًا يعتمد على الافتراضات.
تعد المواصفة IEC 60076 مرجعًا مهمًا للتصميم والاختبار للعديد من مشاريع محولات الطاقة في أمريكا الجنوبية وأفريقيا . يحدد بعض المالكين والمرافق أيضًا ممارسات IEEE/ANSI . لا تقتصر الاختلافات على المعيار المطبوع على لوحة الاسم. يمكن أن يتغير تعريف المحطة والملحقات والتفاوتات المسموح بها ونطاق الاختبار وتنسيق الوثائق.
يجب على المورد إعداد قائمة انحراف كل بند على حدة والتي تحدد بوضوح العناصر المتوافقة والتعديلات المقترحة والنقاط التي تتطلب موافقة المالك. تعتبر هذه الوثيقة أكثر قيمة لفريق EPC من البيان العام الذي يفيد بأن المحول 'يلبي المعايير الدولية'. فهو يكشف عن مخاطر الواجهة قبل توقيع أمر الشراء.

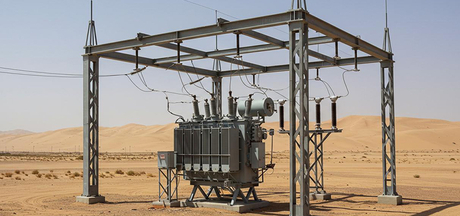

تختلف الظروف البيئية بشكل حاد في جميع أنحاء القارة. عند الارتفاعات العالية في جبال الأنديز، يؤثر انخفاض كثافة الهواء على العزل الخارجي وتبديد الحرارة . تواجه المناطق الاستوائية رطوبة عالية وحرارة وأمطار غزيرة. ويجب على المناطق الصناعية القريبة من سواحل المحيط الهادئ والأطلنطي أن تتعامل أيضًا مع التآكل الناجم عن الملح. وفي أجزاء من أفريقيا، أصبحت درجات الحرارة المحيطة المرتفعة والغبار واهتزازات النقل وموارد الصيانة المحدودة هي العوامل المسيطرة.
يتطلب التكيف البيئي أكثر من مجرد إضافة مساحة للرادياتير. يجب أن تغطي المراجعة الهندسية مسافة الزحف، ومستوى عزل الجلبة، وحدود ارتفاع درجة الحرارة، ومواد الحشية، وطلاء الخزان، والمثبتات المقاومة للتآكل، وحماية الصندوق الطرفي، والاختيار بين الحافظ والتصميم المحكم الغلق. يجب أن تحدد المشاريع الساحلية فئة التآكل المطلوبة ونظام الطلاء والمواد المعدنية المكشوفة في الاتفاقية الفنية.
يقدم نظامًا مقاول EPC فعالاً، وليس محولاً معزولاً. يجب على المورد تقديم ورقة البيانات ورسم الترتيب العام وخطة الأساس والرسم الطرفي ورسم اللوحة ووزن المعدات ومعلومات الرفع ونقاط الحماية والأسلاك الثانوية وبيانات الخسارة والممانعة المضمونة وفقًا لجدول المستندات.
يجب إغلاق واجهات المفاتيح الكهربائية ذات الجهد المتوسط ولوحات المفاتيح الكهربائية ذات الجهد المنخفض والكابلات وأنظمة الحماية والأساسات المدنية قبل الموافقة على الرسومات. العديد من مشكلات الموقع ليست عيوبًا في المصنع. قد يتعارض نصف قطر انحناء الكابل مع صندوق طرفي، أو قد لا تتطابق فتحات الأساس مع الرسم المعتمد، أو قد يتجاوز ارتفاع الشحن قيود المسار. تكاليف التنسيق الهندسي المبكر أقل بكثير من تكاليف التعديل الميداني.
لا ينبغي أن يكون المتوافق محول الطاقة مصحوبًا بقالب اختبار عام. يجب أن يشير الرقم التسلسلي وبيانات اللوحة المعتمدة والقيم المقاسة ومعايير القبول إلى الوحدة الفعلية. قد يحتاج عملاء EPC أيضًا إلى FAT شاهد ، أو فحص الفيديو عن بعد، أو التحقق المستقل من جهة خارجية.
يجب أن تحدد مواصفات الشراء نقاط المراقبة والمراقبة قبل الإنتاج. اعتمادًا على المعيار والعقد المطبق، قد يغطي الاختبار الروتيني مقاومة اللف، ونسبة الجهد وإزاحة الطور، ومقاومة الدائرة القصيرة وفقدان الحمل، وفقدان الحمل والتيار، ومقاومة العزل، وتحمل الجهد المطبق، وتحمل الجهد المستحث، واختبارات الزيت العازل. ينبغي الاتفاق على اختبارات ارتفاع درجة الحرارة ونبضات البرق والتفريغ الجزئي ومستوى الصوت أثناء عرض الأسعار لأنها تؤثر على الجدولة والتكلفة.
بالنسبة لمشاريع أمريكا الجنوبية وأفريقيا ، غالبًا ما تظهر مخاطر التسليم خارج المصنع. إن التأخر في الموافقة على المستندات، أو القيود المفروضة على الطريق، أو فقدان الملفات الجمركية، أو عدم كفاية تعبئة الشحنات البحرية، كلها عوامل يمكن أن تؤدي إلى تأخير عملية التنشيط. يفصل الجدول الزمني الموثوق به بين تقديم الرسومات والموافقة الفنية وشراء المواد الرئيسية والتصنيع والاختبار والتعبئة والشحن. عبارة واحدة مثل 'الإنتاج لمدة 90 يومًا' ليست كافية.
يجب تصميم طريقة التعبئة حول الطريق. يجب أن يقرر فريق المشروع ما إذا كان سيتم إزالة المشعاعات والبطانات، وكيف سيتم تأمين الملحقات، وما إذا كان الخزان الرئيسي سيتحرك مملوءًا بالزيت أو مملوءًا بالنيتروجين، وما إذا كانت هناك حاجة إلى مؤشرات التأثير والميل. بالنسبة للمناجم البعيدة والمواقع الداخلية، يجب أن تصل أبعاد الشحن وحدود الطرق وقدرة الرافعة إلى الشركة المصنعة للمحولات مبكرًا.
المسافة في حد ذاتها يمكن التحكم فيها. الخطر الحقيقي هو عدم تلقي أي حكم هندسي عندما يبلغ أحد المواقع عن مشكلة. يحتفظ القادر مورد المحولات بسجلات التصميم والمواد والإنتاج والاختبار لكل وحدة ويوفر قائمة مرجعية للتركيب ومتطلبات اختبار ما قبل التنشيط وتوجيهات معالجة الزيت وقائمة قطع الغيار وطريق استكشاف الأخطاء وإصلاحها.
يجب أن يربط الدعم عن بعد فريق الموقع بمهندس فني. عندما يبلغ العميل عن درجة حرارة الزيت أو الصوت غير المعتاد أو عملية الحماية أو قياسات العزل، يجب على المهندس التمييز بين أسباب الحمل والتوصيل والملحقات والبيئة والجزء النشط. إذا كانت الخدمة الميدانية مطلوبة، فيجب ذكر وقت الاستجابة والمسؤولية وترتيبات قطع الغيار في العقد بالفعل.
مشروع |
المعدات النموذجية |
التركيز الفني |
دعم الموردين |
|---|---|---|---|
توسيع الشبكة |
التوزيع المغمور بالزيت والمحولات المثبتة على الأعمدة والمحطات الفرعية |
جهد المنفعة، الخسائر، مقاومة الدائرة القصيرة، مجموعة المتجهات، التشغيل المتوازي |
مراجعة معايير المنفعة، واتساق الدفعة، وأدلة اختبار النوع |
التعدين والصناعة الثقيلة |
محولات الطاقة، المحولات من النوع الجاف، المحطات الفرعية المعبأة |
الأحمال التأثيرية والارتفاع والغبار والاهتزاز وقابلية الصيانة |
مراجعة الأحمال والتصحيح البيئي والتشغيل وقطع الغيار |
الطاقة الشمسية وطاقة الرياح وBESS |
المحولات التصاعدية، المحولات المثبتة على الوسادة، المحولات الرئيسية |
التوافقيات، التحميل الدوري، الممانعة، جهد الشبكة، الكفاءة |
مراجعة واجهة الانفرتر، تنسيق النظام، ضمان الخسارة |
الصناعة الساحلية والموانئ |
المحولات المغمورة بالزيت والجافة ومعدات التوزيع الكاملة |
الرطوبة، ضباب الملح، التآكل، التكثيف، حماية الضميمة |
مواصفات الطلاء، تصميم الختم، خطة الاختبار البيئي |
كهربة الريف |
محولات التوزيع المثبتة على عمود أحادية وثلاثية الطور |
اختلاف الجهد، الزائد، البرق، صيانة منخفضة |
توريد دفعة موحدة، وإرشادات التثبيت، وقطع الغيار التي يمكن الوصول إليها |
يظل كلا السوقين حساسين للسعر، لكن المشترين ذوي الخبرة لا يقومون بتقييم سعر تسليم المصنع وحده. يشكل الشحن البحري والنقل الداخلي والتركيب وقطع الغيار والخسائر وفترات التوقف غير المخطط لها تكلفة دورة الحياة الحقيقية. يكافئ كلا السوقين أيضًا الموردين الذين يمكنهم التعامل مع دفعات صغيرة بمواصفات متعددة ودعم العميل عن بُعد.
الاختلافات لا تزال مهمة. غالبًا ما تجمع مشاريع أمريكا الجنوبية بين متطلبات IEC والاتفاقيات الأمريكية وقواعد المرافق المحلية؛ تعد المعدات ذات التردد 60 هرتز والمحطات الطرفية ذات الطراز الأمريكي شائعة نسبيًا. تختلف المعايير الأفريقية حسب البلد والنظام القديم. في مجال كهربة الريف وتحديث التوزيع، قد تحمل المحولات المثبتة على عمود والإنشاءات منخفضة الصيانة وتوافر قطع الغيار وزنًا أكبر.
أثناء التقييم الفني، اطلب الأدلة في ست نقاط:
قائمة كاملة بالعرض الفني والانحراف بناءً على ورقة بيانات المشروع؛
خبرة في التصميم بالسعة المطلوبة وفئة الجهد والمعيار؛
سجلات المواد والتصنيع والفحص والاختبار التي يمكن تتبعها؛
المسؤولية المحددة عن الرسومات والدهون والتعبئة والخدمات اللوجستية ودعم الموقع؛
جدول التسليم مرتبط بالموافقات والمواد الأساسية، وليس وعدًا شفهيًا؛
استمرار الوصول إلى قطع الغيار والاستشارة الفنية وتحليل الأخطاء بعد الضمان.
في مرحلة الاستفسار، يجب على المشترين توفير الطاقة المقدرة، والجهد الأولي والثانوي، والتردد، والأطوار، ومجموعة المتجهات، ونطاق التنصت، ونوع التثبيت، والارتفاع، والحد الأقصى لدرجة الحرارة المحيطة، والمعيار المطبق ونوع الحمل. تنتج المدخلات الدقيقة تصميمًا لمحول الطاقة وسعرًا يمكن مقارنتهما بشكل عادل.
تعمل Zisheng Electric مع مقاولي EPC والشركات الهندسية والمشترين الصناعيين ، بالإضافة إلى مطوري الطاقة المتجددة. يبدأ دعم مشروعنا بمراجعة المواصفات ويستمر من خلال تأكيد ورقة البيانات، والتصميم المخصص، والموافقة على الرسم، ومراقبة جودة التصنيع، وFAT، وتعبئة الصادرات والتركيب أو دعم التشغيل.
وتشمل منتجاتنا الرئيسية محولات الطاقة المغمورة بالزيت, المحولات من النوع الجاف ، المحولات المثبتة على الوسادة، المحولات المثبتة على القطب، المحولات التصاعدية، محولات المحطات الفرعية والمحطات الفرعية الجاهزة ومعدات التوزيع ذات الجهد المتوسط والمنخفض. يمكن تكوين السعة والجهد والتردد والفقد والممانعة والملحقات وحماية البيئة وفقًا لمتطلبات IEC وIEEE/ANSI والمتطلبات الخاصة بالمشروع.
إذا كنت تخطط لمشروع توزيع أو طاقة متجددة أو تعدين أو مشروع صناعي أو مشروع بنية تحتية في أمريكا الجنوبية أو أفريقيا، فأرسل إلينا ورقة البيانات أو الرسم التخطيطي أحادي الخط أو المعلمات الكهربائية الأساسية. سوف تقدم شركة Zisheng Electric الرد خلال 24 ساعة ، حيث تقوم فرقنا الفنية والتجارية بمراجعة المتطلبات معًا.
