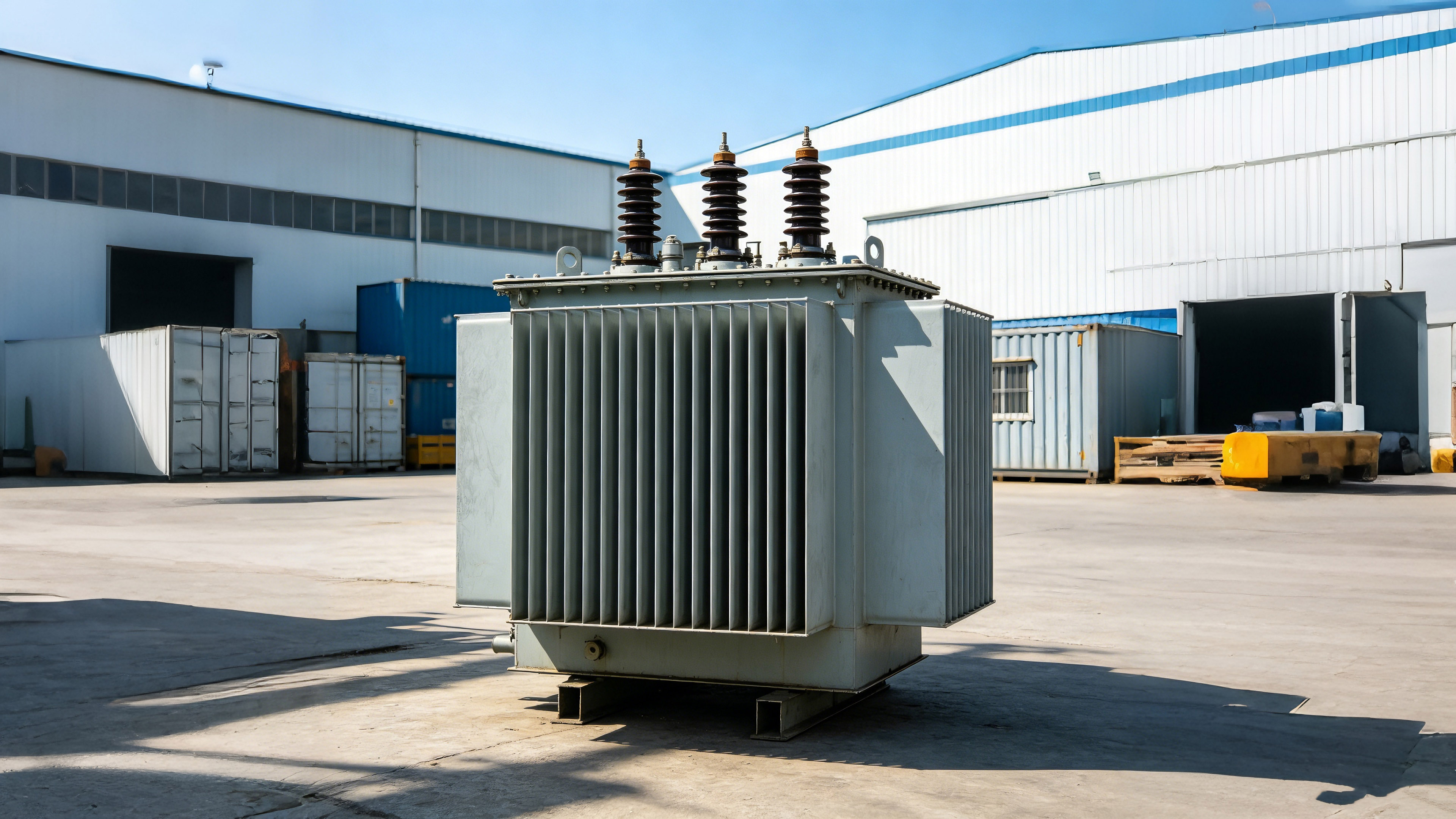

630kVA Oil-Immersed Distribution Transformer para sa isang Commercial Power Distribution Project

Background ng Proyekto

Noong 2026, nakipag-ugnayan ang isang power engineering contractor kay ZISHENG para sa isang distribution transformer para suportahan ang isang bagong komersyal na proyekto sa pamamahagi ng kuryente. Ang transpormer ay ilalagay sa labas at konektado sa lokal na 11kV distribution network. Nangangailangan ang customer ng matatag na pagganap, mababang pagkalugi sa pagpapatakbo, at maikling oras ng paghahatid upang matugunan ang iskedyul ng proyekto.

Pagkatapos suriin ang mga de-koryenteng guhit at kundisyon ng pagpapatakbo, nagrekomenda ang aming engineering team ng 630kVA oil-immersed distribution transformer na idinisenyo alinsunod sa IEC 60076.

Pagtutukoy ng Transformer

Ang tangke ng transpormer ay ginawa mula sa mga welded steel plate na may anti-corrosion coating na angkop para sa mahalumigmig at tropikal na kapaligiran. Ang lahat ng mga sealing point ay nasubok sa presyon bago ipadala upang mabawasan ang panganib ng pagtagas ng langis sa panahon ng transportasyon at pangmatagalang operasyon.

Core at Winding Design

Upang mapabuti ang kahusayan sa pagpapatakbo at mabawasan ang pagkawala ng enerhiya, ang transpormer ay ginawa gamit ang cold-rolled grain-oriented (CRGO) na silicon steel lamination . Ang mga core joints ay maingat na binuo upang mabawasan ang pagkawala ng pagkarga at ingay.

Ang mga windings ay ginawa mula sa high-conductivity electrolytic copper , na may mga insulation materials na pinili upang makatiis ng pangmatagalang thermal stress. Ang istraktura ng paikot-ikot ay idinisenyo upang mapabuti ang mekanikal na lakas sa ilalim ng mga kondisyon ng short-circuit habang pinapanatili ang matatag na pagganap ng kuryente.

Proseso ng Paggawa

Sinunod ng produksyon ang karaniwang daloy ng trabaho na ginamit sa aming pabrika.

• CRGO core cutting at stacking

• Low-voltage at high-voltage coil winding

• Coil assembly at pagkakabukod

• Pagpupulong ng core-and-coil

• Pagpapatuyo ng vacuum

• Pagpupulong ng tangke

• Pagpuno ng langis ng transpormer sa ilalim ng vacuum

• Pangwakas na pagpupulong

• Regular na pagsubok sa pabrika

Ang bawat yugto ay siniyasat bago lumipat sa susunod na hakbang sa produksyon upang matiyak ang dimensional na katumpakan at kalidad ng pagpupulong.

Pagsubok sa Pabrika

Bago ipadala, nakumpleto ng transpormer ang mga nakagawiang pagsusuri alinsunod sa IEC 60076, kabilang ang:

• Pagsukat ng paglaban sa paikot-ikot

• Ang ratio ng boltahe at pag-verify ng pangkat ng vector

• Walang-load na kasalukuyang at walang-load na pagsubok sa pagkawala

• Pagsubok sa pagkawala ng pagkarga at boltahe ng impedance

• Inilapat na pagsubok sa boltahe

• Induced overvoltage test

• Pagsukat ng paglaban sa pagkakabukod

• Inspeksyon sa pagtagas ng langis

Ang kaukulang ulat ng pagsubok sa pabrika ay inisyu bago ang paghahatid.

Paghahatid at Pag-install

Pagkatapos ng pagsubok, ang transpormer ay nakaimpake para i-export gamit ang moisture protection at reinforced fastening upang mabawasan ang paggalaw sa panahon ng transportasyon.

Nakumpleto ng customer ang pag-install ayon sa iskedyul ng proyekto. Kasunod ng pag-commissioning, ang transpormer ay konektado sa lokal na network ng pamamahagi at inilagay sa normal na operasyon.

Kinalabasan ng Proyekto

Ang transpormer ay pinili upang magbigay ng kapangyarihan para sa mga komersyal na pasilidad na konektado sa lokal na sistema ng pamamahagi.

Pinili ng customer ang configuration na ito dahil nag-aalok ito ng:

• Matatag na pagganap ng boltahe

• Compact na istraktura para sa panlabas na pag-install

• Mababang mga kinakailangan sa pagpapanatili

• Pagsunod sa mga pamantayan ng IEC

• Pagkatugma sa kasalukuyang 11kV distribution network

Nakumpleto ang proyekto sa loob ng nakaplanong iskedyul ng paghahatid, at lahat ng kinakailangang teknikal na dokumento ay ibinigay bago ipadala.

Mga Tampok ng Produkto

• CRGO silicon steel core para sa pinababang pagkawala ng walang-load

• Copper windings na may mataas na electrical conductivity

• ONAN natural na oil cooling

• Dyn11 vector group

• Proseso ng pagpuno ng vacuum oil

• Nasubok ang routine ng pabrika bago ipadala

• Dinisenyo ayon sa IEC 60076

• Angkop para sa pamamahagi ng kuryente, pang-industriya na halaman, komersyal na gusali, at mga proyektong pang-imprastraktura
