Jag är ingenjör från transformatordesignteamet på Zisheng Electric , med lång erfarenhet av design och teknisk support av krafttransformatorer under speciella miljöförhållanden.
Under de senaste åren har jag sett den snabba tillväxten av för förnybar energi i länder projekt i Mellanöstern som Saudiarabien och Förenade Arabemiraten . Storskaliga solvindkrafts- , .och energilagringsprojekt utvecklas efter varandra, och kraven på medelspänningsdistributionsutrustning ökar kontinuerligt

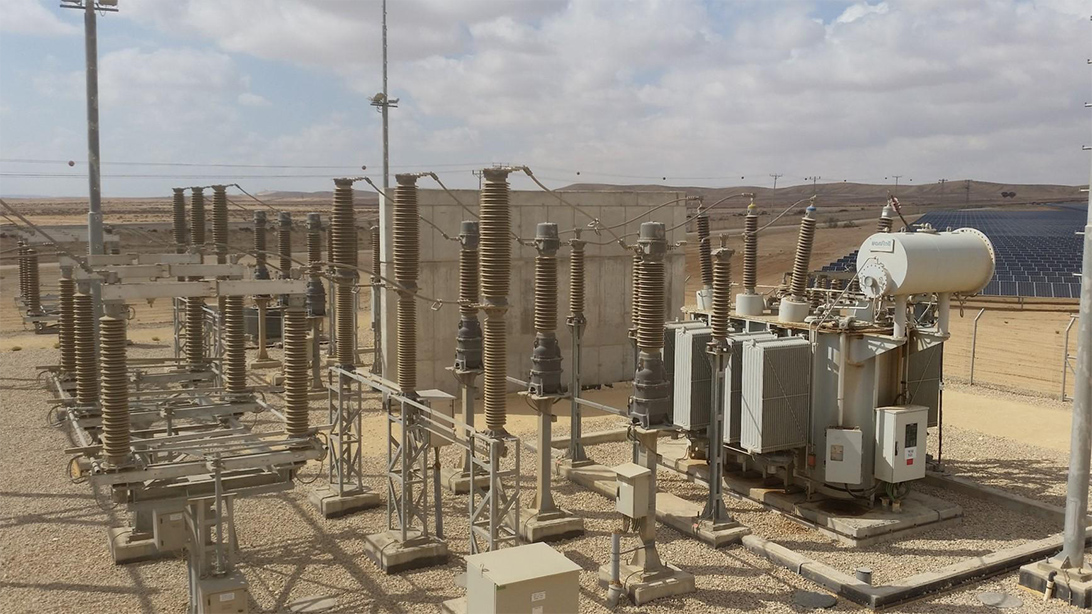

I dessa förnybara energiprojekt spelar , 33kV krafttransformatorer en avgörande roll. De ansvarar för eluppsamling och uppkoppling av elnätet. Om transformatorn inte kan fungera tillförlitligt kommer kraftverkets övergripande tillförlitlighet och nätanslutningseffektivitet att påverkas direkt.
Med omvandlingen av energistrukturen accelererar Saudiarabien, Förenade Arabemiraten och andra Gulfstater kontinuerligt utvecklingen av infrastruktur för förnybar energi.
Med Saudiarabiens Vision 2030 som exempel har förnybar energi blivit en viktig del av landets framtida energistrategi, med storskaliga sol- och vindkraftsprojekt som kontinuerligt implementeras.
Dessa projekt innehåller vanligtvis:
Stor installerad kapacitet
Komplexa driftsmiljöer
Höga krav på nätanslutning
Som ett resultat av detta ställer de högre krav på mellanspänningskollektorsystem och step-up-utrustning.
I anläggningar för förnybar energi ansvarar 33kV-kollektorsystemet och stödjande transformatorer för kraftuppsamling och spänningsstegring. De är nyckelutrustning för att leverera genererad el och ansluta anläggningen till nätet, vilket säkerställer en stabil projektdrift.
Den sitter precis vid en praktisk balanspunkt – håller överföringsförlusterna under kontroll samtidigt som den undviker de högre kostnaderna och komplexiteten som är förknippade med extrahögspänningsutrustning.
Representerade av storskaliga kraftverk för förnybar energi som Dubai MBR Solar Park, antar förnybara projekt i UAE i allmänhet 33kV spänningsnivåer för mellanspänningskollektorsystemet. 1500V DC-strömmen från PV-sidan omvandlas till lågspänningsväxelström genom växelriktare, och trappas sedan upp till 33kV av fälttransformatorerna. Strömmen samlas in genom 33kV-kollektornätet till transformatorstationen, och stegas sedan upp till 132kV/220kV genom huvudtransformatorn innan den ansluts till det allmänna nätet.
Det saudiska 33kV-systemet har ingen naturlig neutral punkt . Den måste förlita sig på en jordad transformator för att skapa en neutralpunkt och sedan ansluta ett neutralt jordningsmotstånd för att uppnå resistansjordning. Transformatorns nollpunkt kan inte jordas direkt.
Vindkraftsprojekt följer samma synsätt. Vindkraftsparken Al Ghat på 600 MW i Saudiarabien , som består av 80 vindkraftverk på 7,7 MW vardera, är utrustad med en 33/132kV transformatorstation . Den kraft som genereras av vindkraftverken samlas först upp vid 33kV och trappas sedan upp och överförs till nätet.
Att välja en transformator är inte bara en fråga om att välja baserat på installerad kapacitet. Växelriktarens utspänning, kollektorsystemets design, krav på nätanslutningar, överföringsavstånd och framtida expansionsplaner måste alla beaktas tillsammans.
Till exempel, i storskaliga solkraftverk , om kollektorledningarna är långa, kan en något ökad mellanspänningssystemnivå avsevärt minska linjeförlusterna. Energilagringsprojekt är olika och kräver särskild uppmärksamhet på dubbelriktat kraftflöde och inverkan av frekventa laddnings- och urladdningscykler på utrustningens tillförlitlighet.
Olika typer av förnybar energiprojekt har olika krav på transformatorkapacitet, spänningsnivåer och kylningsmetoder. Följande tabell ger typiska konfigurationsreferenser.
Projekttyp |
Typiskt kapacitetsområde |
Högspänningssida |
Vanlig lågspänningssida |
Rekommenderad kylningsmetod |
Vektorgrupp |
Anmärkningar |
|---|---|---|---|---|---|---|
Centraliserat solkraftverk |
1000–3150 kVA |
33 kV |
0,4 kV / 0,69 kV |
ONAN (Oil Natural Air Natural) |
Dyn11 |
Matcha växelriktarens totala kapacitet; undvika överdriven reservmarginal |
Storskaligt solkraftverk |
4000–10000 kVA |
33 kV |
0,69 kV / 0,8 kV / 11 kV |
ONAN / ONAF |
Dyn11 / YNd11 (rekommenderas inte) |
Dual-split struktur kan väljas för att rymma flera inverteringångar |
Vindkraftspark |
2000–12500 kVA |
33 kV |
0,69 kV / 1,14 kV |
ONAN / ONAF |
Dyn11 |
Överväg harmonisk påverkan; K-faktor design rekommenderas |
Batterienergilagringssystem (BESS) |
1000–8000 kVA |
33 kV |
0,4 kV / 0,69 kV |
ONAN / ONAF |
Dyn11 |
Tänk på dubbelriktat kraftflöde och frekvent laddning/urladdning |
Industrial Park Distribution |
500–20000 kVA |
33 kV |
11 kV / 6,6 kV / 415V |
ONAN / ONAF |
Dyn11 / Yyn0 (rekommenderas inte) |
Välj enligt lastdiversitetsfaktor på 0,6–0,8 |
Naturligtvis är dessa bara typiska konfigurationer. Den faktiska konstruktionen måste också ta hänsyn till nätanslutningsspänningens , lastegenskaper och kortslutningsimpedans . När urvalet är osäkert, är konsultation med vårt tekniska team alltid tillgänglig utan kostnad.
I verkligheten är kapacitetsmatchning bara det första steget. Under det tekniska utvärderingsstadiet ägnar många EPC-entreprenörer mer uppmärksamhet åt detaljer som transformatorförluster, , kortslutningsimpedans , ljudnivå och underhållsbekvämlighet.
Ett vanligt kännetecken för projekt för förnybar energi i Mellanöstern är att utrustning måste fungera kontinuerligt under höga temperaturer . Därför måste tillräcklig termisk marginal beaktas under konstruktionsstadiet för att säkerställa stabil drift under högsommarbelastning.
Den mest betydande skillnaden mellan projekt för förnybar energi i Mellanöstern och projekt i andra regioner är den hårda naturmiljön: inlandsområden kan uppleva yttemperaturer som når 55°C på sommaren, tillsammans med svår sand- och dammansamling; kustområden står inför ytterligare utmaningar från stark saltstänkkorrosion.
Transformatorer konstruerade enligt den konventionella 40°C referensmiljön i IEC 60076 kan uppleva problem som att faktisk temperaturökning överskrider gränsvärden, accelererad isoleringsåldring, blockering av kylaren och korrosion av metallkomponenter när de används direkt under dessa förhållanden. Detta kan avsevärt öka underhållsfrekvensen.
Därför måste utrustning genomgå fullständig tropisk anpassningsdesign. Baserat på IEC 60076-kraven bör temperaturökningsberäkningar utföras enligt projektets faktiska maximala omgivande temperatur (55°C i Saudiarabien och 50°C i Förenade Arabemiraten), samtidigt som man beaktar ytterligare förluster orsakade av förnybara energiövertoner.
Ett intelligent ONAN/ONAF-hybridkylningssystem kan användas för att säkerställa kontinuerlig fulllastdrift under extrema höga temperaturer vid middagstid.
För kustprojekt bör hela enheten följa ISO 12944 C5-M kraftiga korrosionsskyddsbeläggningssystem för att motstå saltstänk, ultraviolett strålning och sanderosion.
Containeriserade ( E-hus ) utrustningslösningar används i stor utsträckning. Dessa system kan integreras helt och testas på fabriken, vilket minskar arbetsbelastningen på plats. Kapslingen ger ett högnivåskydd mot damm och saltdimma. Ytterligare temperaturstegring orsakad av värmeackumulering inuti kapslingen måste dock utvärderas under konstruktionsstadiet.
Designfaktor |
Viktiga överväganden |
|---|---|
Omgivningstemperatur |
Saudiarabien antar 55°C och UAE/Jordanien cirka 50°C som maximal omgivningstemperatur för verifiering av temperaturökning; överväga växelriktarens harmoniska ytterligare förluster och reservlindningshotspot-marginal |
Kylningsmetod |
Välj ONAN / intelligent ONAN-ONAF hybridkylning med variabel frekvens efter kapacitet; containeriserade/e-huslösningar kräver ytterligare verifiering av intern värmeackumulering för att säkerställa full lastdrift under extrema temperaturer |
Skydd och antikorrosionsdesign |
Inlandsökenprojekt kräver damm- och sandskydd; kustprojekt följer ISO 12944 C5-M kraftigt korrosionsskyddande beläggningssystem ; konfigurera sandbeständiga andningsventiler, kylarfilter och tätningsmaterial som tål breda temperaturer |
Isoleringsdesign |
33kV utrustningsisoleringsnivå Um=36kV; utformad i enlighet med växelriktarens driftförhållanden, kontrollerar lindningstemperaturökningen och hotspottemperaturen; tål daglig termisk cykling och förbättrar långsiktig tillförlitlighet |
Frekvens och strömkvalitet |
Skilj mellan 50Hz och 60Hz projekt; överväg harmonisk belastning, använd K-faktorlindningsdesign för att minska harmonisk uppvärmning; Dyn11 vektorgrupp är att föredra för fältstegstransformatorer |
Systemjordningsanpassning |
Saudiarabien och andra 33kV-system utan inneboende nollpunkter kräver jordningstransformatorer av Z-typ + neutrala jordningsmotstånd (NER) för att uppfylla nätskyddskraven för enfasjordningsfel |
Installationsmetod |
Skillnader mellan öppen utomhusinstallation och transformatorlösningar för container/E-hus; fabriksintegrerad containerutrustning kräver utvärdering av kapslingens värmeavledning och transportskydd |
Ur ett tekniskt designperspektiv är projekt i Mellanöstern , temperaturhöjningsgränser och skyddsnivåer för två absoluta gränser som inte går att kompromissa med.
IEC -standarden ger minimikrav, inte det slutliga målet. När temperaturen ökar med 6–8°C kan isoleringens livslängd halveras. Detta är inte en överdrift, utan ett bevisat fysiskt förhållande.
I våra projekt i Dubai MBR Solar Park och flera projekt i Saudiarabien har vi alltid följt denna designstrategi och utrustningen har fungerat tillförlitligt.
Den största utmaningen med projekt för förnybar energi i Mellanöstern är inte bara den höga temperaturen, utan om utrustningen tål långvarig drift under komplexa miljöförhållanden. I länder som Saudiarabien och Förenade Arabemiraten , solkraftverk och vindkraftsparker vanligtvis i öppna områden, där utrustningen utsätts för byggs höga temperaturer , av sand och damm , och i kustområden, saltstänk under hela året.
Den verkliga utmaningen för 33kV transformatorer är inte själva spänningsnivån, utan långsiktig tillförlitlighet under extrema miljöförhållanden.
En transformator med konventionell design kan fungera bra under normala driftsförhållanden, men i Mellanöstern måste varje aspekt omvärderas - hur man kontrollerar temperaturökningen , vilken kylmetod som ska tillämpas, vilken skyddsnivå som krävs och om isoleringssystemet behöver uppgraderas. Varje faktor kräver detaljerad teknisk beräkning.
När omgivningstemperaturen ökar, minskar värmeavledningseffektiviteten naturligtvis. Under långvarig drift med hög belastning stiger den inre temperaturen och åldringshastigheten för isoleringsmaterial accelererar avsevärt. Därför måste transformatordesign för projekt i Mellanöstern innehålla tillräcklig termisk marginal , vilket är ett grundläggande krav.
För kylsystem använder små och medelstora transformatorer i allmänhet ONAN naturlig oljecirkulation , medan stora oljenedsänkta transformatorer som används i stora förnybara energiprojekt vanligtvis använder ONAF forcerad luftkylning för starkare värmeavledningsprestanda.
Skyddsdesign kan inte heller förbises. Sand och damm kan blockera radiatorer, medan saltspray kan korrodera metallkomponenter. För utomhusinstallerade 33kV-transformatorer måste kapslingsskydd, korrosionsskyddsbehandling och tätningsdesign förstärkas speciellt istället för att bara använda standardproduktkonfigurationer.
Baserat på vår egen projekterfarenhet beror om en transformator kan fungera tillförlitligt i mer än 20 år till stor del på om de lokala miljöförhållandena beaktades fullt ut under konstruktionsstadiet. Även med högkvalitativa material, om designen inte tar hänsyn till den faktiska miljön, kommer prestandan fortfarande att äventyras.
Projekt för förnybar energi är välkända för sina strikta krav på utrustningens tillförlitlighet. Oavsett om det är solenergi eller vindkraft spelar transformatorn . en avgörande roll i kraftomvandlings- och insamlingssystemet När en transformator väl går sönder ökar inte bara underhållskostnaderna, utan hela kraftverkets energiproduktionsintäkter kan också påverkas.
Därför är tillverkningsprocessen och fabrikstester extremt viktiga. Utan stark kontroll över dessa två aspekter förblir även den bästa designen bara ett koncept på papper.
En pålitlig 33kV krafttransformator kräver strikt kontroll genom hela tillverkningsprocessen, inklusive kärnbearbetning, lindningsproduktion, isoleringsbehandling, montering och inspektion.
Under den faktiska produktionen påverkar lindningsklämkraften, kärnmonteringsnoggrannheten och isoleringstekniken direkt utrustningens långsiktiga driftsstabilitet. Varje steg spelar roll.
Kärntillverkningsprocessen . påverkar direkt förluster utan last och driftseffektivitet Designen och tillverkningskvaliteten på lindningarna bestämmer mekanisk styrka och kortslutningsmotståndsförmåga . Kvaliteten på isoleringsbehandlingen påverkar direkt livslängd transformatorns .
Före leverans är en komplett uppsättning transformatortester nödvändig, inklusive:
Test av lindningsmotstånd
Varvförhållande test
Isolationsmotståndstest
Förlusttest utan belastning
Lastförlusttest
Strömfrekvensen tål spänningstest
Test av inducerad spänning
För storskaliga projekt för förnybar energi , enligt EPC:s entreprenörs och ägares krav, krävs vanligtvis ytterligare tester, inklusive temperaturökningstest , med partiella urladdningstester och ibland tredjepartsinspektioner.
Enligt min mening handlar testning inte bara om att tillhandahålla en kvalitetsrapport. Ännu viktigare, det hjälper till att identifiera potentiella problem under fabriksstadiet istället för att upptäcka dem efter installation på plats.
Projekt för förnybar energi har vanligtvis snäva byggplaner och komplexa platsförhållanden. Efter att utrustningen anländer måste installation, driftsättning och nätanslutning slutföras så snabbt som möjligt. Ju mer fullständigt utrustningen verifieras på fabriken, desto lägre är risken vid driftsättning på plats.
Det är också därför som fler och fler internationella EPC-företag inte bara fokuserar på pris när de väljer transformatorleverantörer . De ägnar mer uppmärksamhet åt för tillverkningskapacitet , kvalitetskontrollsystem och om leverantören har erfarenhet av liknande projekt.
Efter år av utveckling inom industrin för förnybar energi har kundernas förväntningar länge gått längre än att bara 'köpa en transformator '. Ett solkraftverk kan kräva en komplett lösning inklusive 33kV step-up transformatorer , för soltransformatorer och mellanspänningsdistributionsutrustning . Vindkrafts- och energilagringsprojekt måste beakta kraven på kollektorsystemets , nätanslutning och långsiktig driftsäkerhet. Hela lösningen måste samverka.
För att möta kraven i olika projekt för förnybar energi Zisheng Electric tillhandahåller oljenedsänkta transformatorer, transformatorer för transformatorstationer, padmonterade transformatorer, stolpmonterade transformatorer, torr-typ transformatorer och kraftdistributionsutrustning . . annan Företaget äger 22 bruksmodellpatent och 3 upphovsrätter för programvara , har godkänt ISO9001 kvalitetsledningssystemcertifiering och uppfyller relevanta IEC-standarder.
För marknaden för förnybar energi i Mellanöstern fokuserar vi på faktiska projektkrav och driftsmiljöer – inklusive hur man hanterar höga temperaturer , av sand och damm och saltstänk , hur man optimerar produktdesign och hur man tillverkar och testar utrustning enligt IEC 60076- kraven. Det är områden där vi har utvecklat mogna ingenjörsmetoder.
En transformator är inte en isolerad utrustning. Det är en viktig del av en säker drift av hela kraftverket. Tillförlitlig design, strikta tillverkningsprocesser och omfattande tester bestämmer tillsammans prestanda och livslängd för en transformator under de kommande decennierna.
Zisheng Electric ser fram emot att arbeta med mer i Mellanöstern , solvindenergi och industriella kraftprojekt, vilket ger kunderna tillförlitliga 33kV transformatorlösningar.
