Tôi là kỹ sư thuộc nhóm thiết kế máy biến áp tại Zisheng Electric , có kinh nghiệm lâu năm trong việc thiết kế và hỗ trợ kỹ thuật máy biến áp điện trong điều kiện môi trường đặc biệt.

Trong những năm gần đây, tôi đã chứng kiến ​​sự phát triển nhanh chóng của các dự án năng lượng tái tạo ở các nước Trung Đông như Ả Rập Saudi và Các Tiểu vương quốc Ả Rập Thống nhất . Các dự án quy mô lớn mặt trời , năng lượng gió và lưu trữ năng lượng đang lần lượt được phát triển và yêu cầu đối với thiết bị phân phối trung áp không ngừng tăng lên.

Trong các dự án năng lượng tái tạo này, , máy biến áp điện 33kV đóng vai trò quan trọng. Họ chịu trách nhiệm thu thập điện năng và tăng cường kết nối lưới điện. Nếu máy biến áp không thể hoạt động đáng tin cậy, độ tin cậy tổng thể của nhà máy điện và hiệu suất kết nối lưới sẽ bị ảnh hưởng trực tiếp.

01. Năng lượng tái tạo đang mở rộng nhanh chóng ở Trung Đông

Với sự chuyển đổi cơ cấu năng lượng, Ả Rập Saudi, UAE và các nước vùng Vịnh khác đang không ngừng đẩy mạnh phát triển cơ sở hạ tầng năng lượng tái tạo.

Lấy của Ả Rập Saudi Tầm nhìn 2030 làm ví dụ, năng lượng tái tạo đã trở thành một phần quan trọng trong chiến lược năng lượng tương lai của đất nước, với các dự án năng lượng mặt trời và năng lượng gió quy mô lớn liên tục được triển khai.

Các dự án này thường có:

• Công suất lắp đặt lớn

• Môi trường hoạt động phức tạp

• Yêu cầu kết nối lưới cao

Do đó, họ đặt ra yêu cầu cao hơn đối với hệ thống thu điện trung thế và thiết bị tăng cường.

Trong các nhà máy năng lượng tái tạo, hệ thống thu gom 33kV và máy biến áp hỗ trợ có nhiệm vụ thu điện và tăng điện áp. Chúng là thiết bị quan trọng để cung cấp điện được tạo ra và kết nối nhà máy với lưới điện, đảm bảo dự án vận hành ổn định.

Nó nằm ngay ở điểm cân bằng thực tế — vừa kiểm soát được tổn thất truyền tải vừa tránh được chi phí cao hơn và độ phức tạp liên quan đến thiết bị điện áp cực cao.

02. Ứng dụng thực tế trong các dự án khác nhau

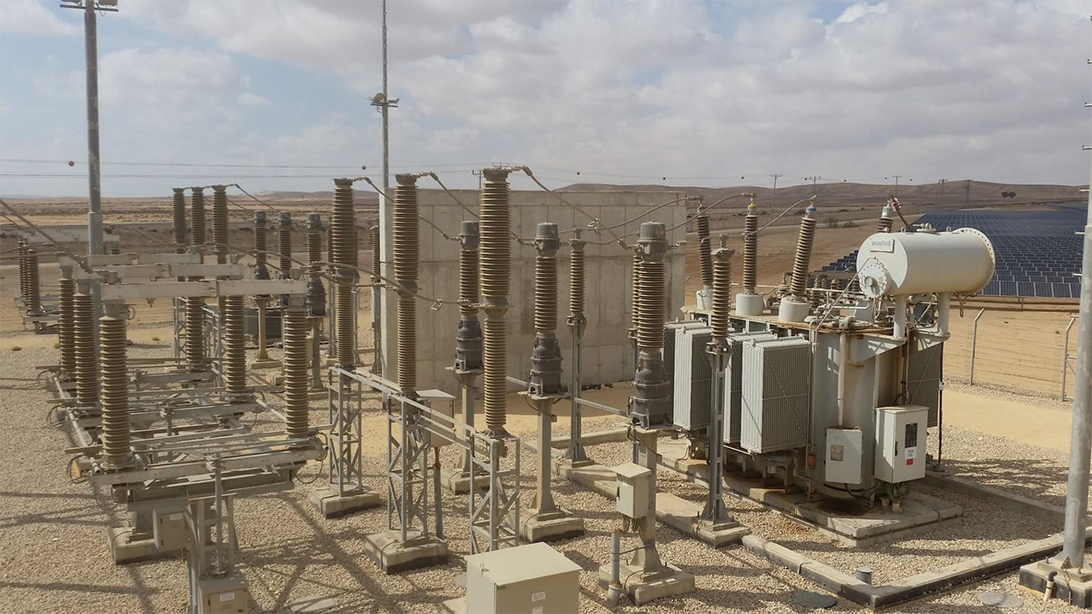

Lựa chọn máy biến áp 33kV cho các dự án năng lượng tái tạo ở Trung Đông

Được đại diện bởi các nhà máy điện năng lượng tái tạo quy mô lớn như Công viên năng lượng mặt trời Dubai MBR, các dự án tái tạo quy mô tiện ích ở UAE thường áp dụng cấp điện áp 33kV cho hệ thống thu điện trung thế. Nguồn DC 1500V từ phía PV được chuyển đổi thành điện áp xoay chiều thấp thông qua bộ biến tần, sau đó được tăng lên 33kV bằng máy biến áp tăng áp tại hiện trường. Nguồn điện được thu qua mạng thu 33kV về trạm biến áp, sau đó tăng lên 132kV/220kV qua máy biến áp chính trước khi đấu nối vào lưới điện công cộng.

Hệ thống 33kV của Saudi không có điểm trung tính tự nhiên . Nó phải dựa vào một máy biến áp nối đất để tạo ra điểm trung tính, sau đó kết nối một điện trở nối đất trung tính để đạt được điện trở nối đất. Điểm trung tính của máy biến áp không thể nối đất trực tiếp.

Các dự án điện gió cũng có cách tiếp cận tương tự. Trang trại gió Al Ghat 600MW ở Ả Rập Saudi , bao gồm 80 tuabin gió có công suất định mức 7,7MW mỗi tuabin, được trang bị một trạm biến áp 33/132kV . Năng lượng do các tuabin gió tạo ra trước tiên được thu ở điện áp 33kV , sau đó được tăng cường và truyền lên lưới điện.

Việc lựa chọn máy biến áp không chỉ đơn giản là việc lựa chọn dựa trên công suất lắp đặt. Tất cả điện áp đầu ra của biến tần, thiết kế hệ thống thu gom, yêu cầu kết nối lưới, khoảng cách truyền tải và kế hoạch mở rộng trong tương lai đều cần được xem xét cùng nhau.

Ví dụ, trong các nhà máy điện mặt trời quy mô lớn , nếu đường dây thu dài, việc tăng nhẹ mức hệ thống trung áp có thể làm giảm đáng kể tổn thất đường dây. Các dự án lưu trữ năng lượng thì khác, đòi hỏi sự chú ý đặc biệt đến dòng điện hai chiều và tác động của chu kỳ sạc và xả thường xuyên đến độ tin cậy của thiết bị.

03. Làm thế nào để lựa chọn cho các dự án khác nhau? Một bảng làm cho nó rõ ràng

Các loại dự án năng lượng tái tạo khác nhau có yêu cầu khác nhau về công suất máy biến áp, cấp điện áp và phương pháp làm mát. Bảng sau đây cung cấp các tài liệu tham khảo cấu hình điển hình.

Bảng 1: Tham khảo lựa chọn máy biến áp điển hình cho các dự án năng lượng tái tạo 33kV

Tất nhiên, đây chỉ là những cấu hình điển hình. Thiết kế thực tế cũng phải xem xét điện áp kết nối lưới , các đặc tính tải và trở kháng ngắn mạch . Khi lựa chọn không chắc chắn, đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng tư vấn miễn phí.

Trên thực tế, việc điều chỉnh năng lực chỉ là bước đầu tiên. Trong giai đoạn đánh giá kỹ thuật, nhiều nhà thầu EPC chú ý hơn đến các chi tiết như tổn thất máy biến áp, , trở kháng ngắn mạch , độ ồn và sự thuận tiện khi bảo trì.

Đặc điểm chung của các dự án năng lượng tái tạo ở Trung Đông là thiết bị phải hoạt động liên tục trong điều kiện nhiệt độ cao . Do đó, đủ biên nhiệt phải được xem xét trong giai đoạn thiết kế để đảm bảo vận hành ổn định trong thời gian cao điểm tải mùa hè.

04. Máy biến áp được sử dụng trong môi trường sa mạc hoàn toàn khác nhau

Sự khác biệt đáng kể nhất giữa các dự án năng lượng tái tạo ở Trung Đông và các dự án ở các khu vực khác là môi trường tự nhiên khắc nghiệt: các khu vực nội địa có thể có nhiệt độ bề mặt lên tới 55°C vào mùa hè, cùng với sự tích tụ cát và bụi nghiêm trọng; khu vực ven biển phải đối mặt với những thách thức bổ sung từ sự ăn mòn phun muối mạnh.

Máy biến áp được thiết kế theo môi trường tham chiếu 40°C thông thường của IEC 60076 có thể gặp các vấn đề như mức tăng nhiệt độ thực tế vượt quá giới hạn, lão hóa cách điện tăng nhanh, tắc bộ tản nhiệt và ăn mòn các bộ phận kim loại khi vận hành trực tiếp trong những điều kiện này. Điều này có thể làm tăng đáng kể tần suất bảo trì.

Vì vậy, thiết bị phải trải qua thiết kế thích ứng nhiệt đới hóa hoàn chỉnh. Dựa trên các yêu cầu của IEC 60076, việc tính toán mức tăng nhiệt độ phải được thực hiện theo nhiệt độ môi trường tối đa thực tế của dự án (55°C ở Ả Rập Saudi và 50°C ở UAE), đồng thời xem xét các tổn thất bổ sung do sóng hài năng lượng tái tạo gây ra.

Hệ thống làm mát lai ONAN/ONAF thông minh có thể được áp dụng để đảm bảo hoạt động đầy tải liên tục trong điều kiện nhiệt độ cực cao vào giữa trưa.

Đối với các dự án ven biển, bộ phận hoàn chỉnh phải tuân theo hệ thống sơn chống ăn mòn hạng nặng ISO 12944 C5-M để chịu được phun muối, bức xạ tia cực tím và xói mòn cát.

Giải pháp thiết bị container ( E-house ) được sử dụng rộng rãi. Các hệ thống này có thể được tích hợp và thử nghiệm hoàn toàn tại nhà máy, giúp giảm khối lượng công việc tại chỗ. Vỏ bọc cung cấp khả năng bảo vệ ở mức độ cao chống lại bụi và sương muối. Tuy nhiên, sự tăng thêm nhiệt độ do tích tụ nhiệt bên trong vỏ bọc phải được đánh giá trong giai đoạn thiết kế.

Bảng 2: Những cân nhắc thiết kế chính cho máy biến áp 33kV trong các dự án năng lượng tái tạo ở Trung Đông

Từ góc độ thiết kế kỹ thuật, đối với các dự án ở Trung Đông, , giới hạn tăng nhiệt độ và mức độ bảo vệ là hai ranh giới tuyệt đối không thể bị xâm phạm.

Tiêu chuẩn IEC đưa ra các yêu cầu tối thiểu chứ không phải mục tiêu cuối cùng. Khi nhiệt độ tăng thêm 6–8°C, tuổi thọ cách nhiệt có thể giảm đi một nửa. Đây không phải là cường điệu mà là mối quan hệ thể xác đã được chứng minh.

Trong các dự án của chúng tôi tại Công viên năng lượng mặt trời Dubai MBR và một số dự án ở Ả Rập Saudi , chúng tôi luôn tuân theo phương pháp thiết kế này và thiết bị đã hoạt động đáng tin cậy.

05. Những thách thức thực sự ở Trung Đông là gì?

Thách thức lớn nhất của các dự án năng lượng tái tạo ở Trung Đông không chỉ đơn giản là nhiệt độ cao mà là liệu thiết bị có thể chịu được hoạt động lâu dài trong điều kiện môi trường phức tạp hay không. Ở các quốc gia như Ả Rập Saudi và UAE , , các nhà máy điện mặt trời và trang trại gió thường được xây dựng ở những khu vực thoáng đãng, nơi thiết bị tiếp xúc với nhiệt độ cao , cát và bụi , còn ở các vùng ven biển, phun muối quanh năm.

Thách thức thực sự đối với máy biến áp 33kV không phải là cấp điện áp mà là độ tin cậy lâu dài trong điều kiện môi trường khắc nghiệt..

Một máy biến áp có thiết kế thông thường có thể hoạt động tốt trong điều kiện vận hành bình thường, nhưng ở Trung Đông , mọi khía cạnh cần được đánh giá lại - cách kiểm soát độ tăng nhiệt độ , phương pháp làm mát nào, mức độ áp dụng bảo vệ nào là cần thiết và liệu hệ thống cách điện có cần nâng cấp hay không. Mỗi yếu tố đều yêu cầu tính toán kỹ thuật chi tiết.

Khi nhiệt độ môi trường tăng lên, hiệu suất tản nhiệt tự nhiên giảm xuống. Trong quá trình hoạt động ở mức tải cao trong thời gian dài, nhiệt độ bên trong tăng lên và tốc độ lão hóa của vật liệu cách nhiệt tăng lên đáng kể. Vì vậy, thiết kế máy biến áp cho các dự án ở Trung Đông phải có đủ biên nhiệt , đây là yêu cầu cơ bản.

Đối với hệ thống làm mát , máy biến áp công suất nhỏ và trung bình thường sử dụng tuần hoàn dầu tự nhiên ONAN , trong khi lớn máy biến áp ngâm dầu được sử dụng trong các dự án năng lượng tái tạo lớn thường sử dụng làm mát không khí cưỡng bức ONAF để có hiệu suất tản nhiệt mạnh hơn.

Thiết kế bảo vệ cũng không thể bỏ qua. Cát và bụi có thể chặn bộ tản nhiệt, trong khi bụi muối có thể ăn mòn các bộ phận kim loại. Đối với lắp đặt ngoài trời máy biến áp 33kV , việc bảo vệ vỏ bọc, xử lý chống ăn mòn và thiết kế bịt kín phải được gia cố đặc biệt thay vì chỉ áp dụng các cấu hình sản phẩm tiêu chuẩn.

Dựa trên kinh nghiệm dự án của chúng tôi, liệu một máy biến áp có thể hoạt động đáng tin cậy trong hơn 20 năm hay không phụ thuộc phần lớn vào việc liệu các điều kiện môi trường địa phương có được xem xét đầy đủ trong giai đoạn thiết kế hay không. Ngay cả với vật liệu chất lượng cao, nếu thiết kế không tính đến môi trường thực tế thì hiệu suất vẫn sẽ bị ảnh hưởng.

06. Thiết kế và sản xuất đều cần thiết

Các dự án năng lượng tái tạo nổi tiếng với những yêu cầu khắt khe về độ tin cậy của thiết bị. Dù là năng lượng mặt trời hay năng lượng gió , máy biến áp đều đóng một vai trò quan trọng trong hệ thống chuyển đổi và thu gom năng lượng. Một khi máy biến áp bị hỏng, không chỉ chi phí bảo trì tăng lên mà doanh thu sản xuất năng lượng của toàn bộ nhà máy điện cũng có thể bị ảnh hưởng.

Vì vậy, quá trình sản xuất và thử nghiệm tại nhà máy là vô cùng quan trọng. Nếu không có sự kiểm soát chặt chẽ đối với hai khía cạnh này, ngay cả thiết kế tốt nhất cũng chỉ là ý tưởng trên giấy.

Một máy biến áp điện 33kV đáng tin cậy đòi hỏi phải có sự kiểm soát chặt chẽ trong toàn bộ quá trình sản xuất, bao gồm xử lý lõi, sản xuất cuộn dây, xử lý cách điện, lắp ráp và kiểm tra.

Trong quá trình sản xuất thực tế, lực kẹp cuộn dây, độ chính xác của cụm lõi và công nghệ xử lý cách điện đều ảnh hưởng trực tiếp đến độ ổn định vận hành lâu dài của thiết bị. Mỗi bước đều quan trọng.

Quá trình sản xuất cốt lõi ảnh hưởng trực tiếp đến tổn thất không tải và hiệu quả vận hành. Chất lượng thiết kế và chế tạo của cuộn dây xác định độ bền cơ học và khả năng chịu ngắn mạch . Chất lượng xử lý cách điện ảnh hưởng trực tiếp đến tuổi thọ của máy biến áp.

Trước khi giao hàng, cần phải có một bộ thử nghiệm máy biến áp hoàn chỉnh , bao gồm:

• Kiểm tra điện trở cuộn dây

• Kiểm tra tỷ số vòng quay

• Kiểm tra điện trở cách điện

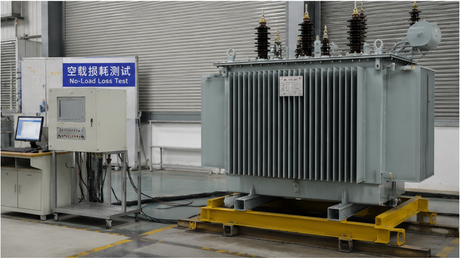

• Kiểm tra tổn thất không tải

• Kiểm tra tổn thất tải

• Kiểm tra điện áp chịu được tần số nguồn

• Kiểm tra điện áp cảm ứng

Đối với quy mô lớn các dự án năng lượng tái tạo , theo yêu cầu của nhà thầu EPC và chủ sở hữu, các thử nghiệm bổ sung thường được yêu cầu, bao gồm thử nghiệm tăng nhiệt độ , , thử nghiệm phóng điện một phần và đôi khi là kiểm tra của bên thứ ba.

Theo tôi, kiểm tra không chỉ là cung cấp một báo cáo chất lượng. Quan trọng hơn, nó giúp xác định các vấn đề tiềm ẩn trong giai đoạn xuất xưởng thay vì phát hiện ra chúng sau khi lắp đặt tại chỗ.

Các dự án năng lượng tái tạo thường có tiến độ xây dựng chặt chẽ và điều kiện địa điểm phức tạp. Sau khi thiết bị đến, việc lắp đặt, chạy thử và kết nối lưới cần được hoàn thành càng nhanh càng tốt. Thiết bị càng được kiểm định đầy đủ tại nhà máy thì rủi ro trong quá trình vận hành tại chỗ càng thấp.

Đây cũng là lý do tại sao ngày càng nhiều công ty EPC quốc tế không chỉ chú trọng đến giá cả khi lựa chọn nhà cung cấp máy biến áp . Họ chú ý nhiều hơn đến khả năng sản xuất của , hệ thống kiểm soát chất lượng và liệu nhà cung cấp có kinh nghiệm với các dự án tương tự hay không.

07. Zisheng Electric có thể cung cấp những gì?

Sau nhiều năm phát triển trong ngành năng lượng tái tạo, kỳ vọng của khách hàng từ lâu đã không còn chỉ đơn giản là 'mua một máy biến áp '. Một nhà máy điện mặt trời có thể cần một giải pháp hoàn chỉnh bao gồm máy biến áp tăng áp 33kV , , bệ đỡ máy biến áp mặt trời và thiết bị phân phối trung áp . năng lượng và năng lượng gió Các dự án lưu trữ cần xem xét hệ thống thu gom , các yêu cầu kết nối lưới của và độ tin cậy vận hành lâu dài. Toàn bộ giải pháp cần phải làm việc cùng nhau.

Để đáp ứng yêu cầu của các dự án năng lượng tái tạo khác nhau, Zisheng Electric cung cấp máy biến áp ngâm dầu, máy biến áp trạm biến áp, máy biến áp gắn trên pad, máy biến áp gắn trên cột, máy biến áp loại khô và thiết bị phân phối điện khác . thiết bị . Công ty sở hữu 22 bằng sáng chế mô hình tiện ích và 3 bản quyền phần mềm , đã đạt chứng nhận hệ thống quản lý chất lượng ISO 9001 và tuân thủ các tiêu chuẩn IEC liên quan.

Đối với thị trường năng lượng tái tạo ở Trung Đông , chúng tôi tập trung vào các yêu cầu thực tế của dự án và môi trường vận hành — bao gồm cách xử lý ở nhiệt độ cao , cát và bụi cũng như các điều kiện phun muối , cách tối ưu hóa thiết kế sản phẩm cũng như cách sản xuất và thử nghiệm thiết bị theo các yêu cầu của IEC 60076 . Đây là những lĩnh vực mà chúng tôi đã phát triển các phương pháp kỹ thuật hoàn thiện.

Nếu bạn có một dự án cụ thể ở Trung Đông yêu cầu đề xuất lựa chọn thiết bị, thông số kỹ thuật hoặc hỗ trợ tài liệu đấu thầu, bạn chỉ cần cung cấp chi tiết dự án (vị trí, công suất, cấp điện áp, môi trường lắp đặt và các yêu cầu đặc biệt). Đội ngũ kỹ thuật của chúng tôi sẽ đưa ra phản hồi ban đầu trong vòng 24 giờ.

Máy biến áp không phải là một thiết bị biệt lập. Đây là bộ phận quan trọng đảm bảo vận hành an toàn của toàn bộ nhà máy điện. Thiết kế đáng tin cậy, quy trình sản xuất nghiêm ngặt và thử nghiệm toàn diện cùng nhau quyết định hiệu suất và tuổi thọ sử dụng của máy biến áp trong vài thập kỷ tới.

Zisheng Electric mong muốn được hợp tác với nhiều dự án ở Trung Đông , cung cấp cho khách hàng , năng lượng gió mặt trời và điện công nghiệp hơn các giải pháp máy biến áp 33kV đáng tin cậy.
