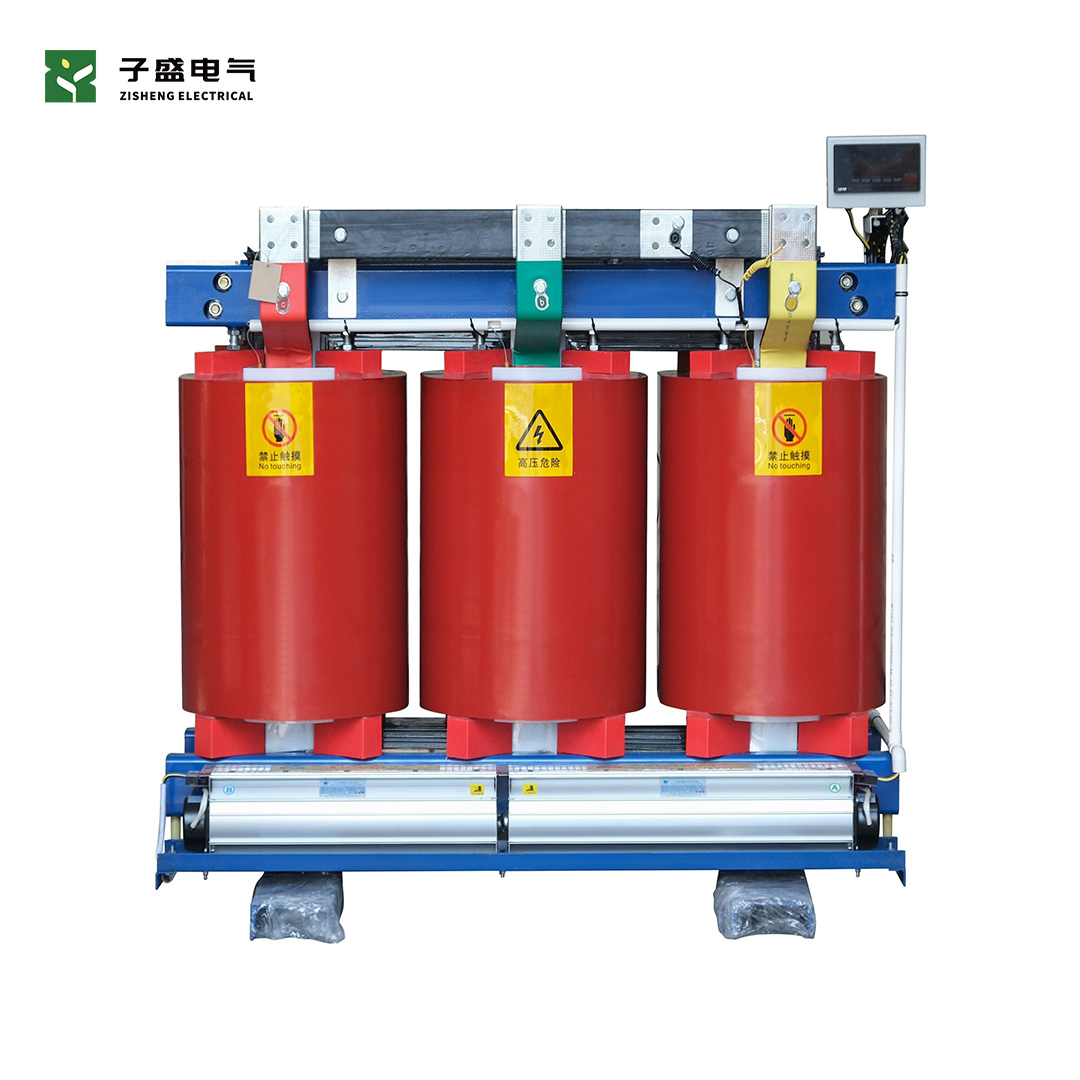

Le transformateur de type sec de 100 kVA est un transformateur triphasé sans huile conçu pour une distribution d'énergie électrique sûre et fiable. Il utilise l'air comme fluide de refroidissement et peut être fourni en résine coulée, VPI ou autres configurations de type sec selon les exigences du projet.
Une configuration typique est 10 kV/0,4 kV, 100 kVA, 50 Hz, Dyn11 , bien que les tensions primaires et secondaires, le groupe vectoriel, l'impédance, le boîtier et d'autres paramètres puissent être personnalisés.
Le transformateur est conforme à la norme CEI 60076-11 , la norme internationale relative aux transformateurs de puissance de type sec.
Paramètre |
Spécification standard |
|---|---|
Capacité nominale |
100 kVA |
Phase |
Triphasé |
Fréquence |
50/60 Hz |
Tension HT |
10 kV |
Tension BT |
0,4 kV / 400 V |
Rapport de tension |
10 / 0,4 kV |
Groupe vectoriel |
Dyna11 |
Méthode de refroidissement |
AN/AF |
Type d'isolation |
Résine coulée |
Classe d'isolation |
F/H |
Impédance |
4% typique |
Taraudage HT |
±2 × 2,5 % ou ±5 % |
Matériau d'enroulement |
Cuivre / Aluminium |
Augmentation de la température |
≤100 K typique |
Installation |
Intérieur/Extérieur avec enceinte |
Protection |
IP00/IP20/IP21/IP31 etc. |
Standard |
CEI 60076-11 |
Température ambiante |
Généralement -25°C à +40°C |
Altitude |
Norme ≤ 1 000 m ; altitude plus élevée disponible |
Les pertes réelles, les dimensions, le poids, le niveau de bruit et d'autres valeurs doivent être finalisés en fonction de la conception sélectionnée et de la norme d'efficacité applicable. Les conceptions publiées de 100 kVA montrent une variation considérable de ces paramètres.
Pour un transformateur standard 100kVA / 10kV / 0,4kV , une configuration technique représentative est :
Article |
Valeur typique |
|---|---|
Puissance nominale |
100 kVA |
HT |
10 kV |
BT |
400 V |
Fréquence |
50 Hz |
Groupe vectoriel |
Dyna11 |
Impédance |
4% |
Perte à vide |
Env. 200 à 400 W |
Perte de charge |
Env. 1,4 à 1,8 kW |
Refroidissement |
UN |
Isolation |
Classe F |
Augmentation de la température |
≤100K |
Robinet HT |
±2 × 2,5 % |
Bruit |
Env. 50 à 60 dB(A) |
Cœur |
Acier électrique à grains orientés |
Enroulement |
Cuivre / Aluminium |
Par exemple, les conceptions publiées de 100 kVA indiquent une perte à vide de 220 W et une perte de charge de 1 400 W, tandis que d'autres conceptions orientées CEI spécifient respectivement 252 W et 1 800 W. Cela démontre pourquoi la fiche technique finale doit utiliser les valeurs garanties spécifiques au projet du fabricant plutôt que des chiffres génériques.
Aucune huile de transformateur n'est requise, ce qui élimine les fuites d'huile et réduit considérablement les risques d'incendie et environnementaux.
L'isolation en résine coulée offre de fortes caractéristiques ignifuges et convient particulièrement aux bâtiments et aux locaux électriques intérieurs.
La structure de type sec élimine les tests d'huile, le remplacement de l'huile et de nombreuses exigences de maintenance associées aux transformateurs immergés dans l'huile.
La résine époxy coulée sous vide offre une forte isolation électrique et une protection mécanique des enroulements.
Les enroulements moulés ont une forte stabilité mécanique et peuvent résister aux forces électromagnétiques en cas de court-circuit.
Les structures optimisées du noyau magnétique et des enroulements contribuent à réduire le bruit de fonctionnement, ce qui rend le transformateur adapté aux bâtiments commerciaux et industriels.
La tension HT/BT, le groupe vectoriel, l'impédance, le matériau d'enroulement, le boîtier, la méthode de refroidissement et le système de surveillance peuvent être personnalisés.
Le noyau du transformateur est fabriqué en de haute qualité acier électrique à grains orientés avec une répartition optimisée du flux magnétique.
La construction typique comprend :
Assemblage du noyau à recouvrement
Faible densité de flux magnétique
Perte à vide réduite
Bruit de fonctionnement réduit
Haute résistance mécanique
Isolation de haute qualité entre les lamelles
L'enroulement HT peut utiliser des conducteurs en cuivre ou en aluminium et est isolé à l'aide de résine coulée ou de technologie VPI en fonction de la conception du transformateur sélectionnée.
Pour les transformateurs en résine coulée, le moulage sous vide permet de réduire les vides internes et d'améliorer la fiabilité de l'isolation.
Le bobinage BT est conçu pour fournir :
Faible résistance électrique
Bonne dissipation de la chaleur
Forte capacité de court-circuit
Performances de tension stables
Pour les versions en résine coulée, le bobinage est encapsulé avec de la résine époxy pour protéger le conducteur et le système d'isolation contre l'humidité, la poussière et la contamination environnementale.
La méthode de refroidissement standard est la suivante :
AN — Air Naturel
La circulation naturelle de l'air élimine la chaleur du transformateur pendant le fonctionnement normal.
Un facultatif :
AF — Force aérienne
Le système peut être installé à l’aide de ventilateurs de refroidissement. Le refroidissement par air pulsé peut augmenter la puissance disponible du transformateur dans des conditions de fonctionnement appropriées, mais la capacité réelle admissible doit être déterminée par la conception thermique du fabricant.
Les composants facultatifs incluent :
Ventilateurs de refroidissement
Armoire de commande de ventilateur
Capteurs de température PT100
Contrôleur de température numérique
Alarme de surchauffe
Protection contre les déplacements
Un système de surveillance de la température peut être fourni pour les projets nécessitant une protection renforcée.
Configuration typique :
Capteurs PT100 → Contrôleur de température → Alarme/Déclenchement → Contrôle du ventilateur de refroidissement
Les fonctions peuvent inclure :
Surveillance de la température des enroulements en temps réel
Alarme haute température
Déclenchement pour surchauffe
Démarrage automatique du ventilateur
Arrêt automatique du ventilateur
Indication de défaut
Communication RS485/Modbus
Des options de surveillance de la température et de communication sont couramment disponibles pour les conceptions modernes de transformateurs de type sec.
Le transformateur de base peut être fourni sous forme d' unité de type ouvert IP00 pour une installation à l'intérieur d'une salle de transformateur dédiée.
Pour une meilleure protection, il peut être équipé d'un boîtier métallique.
Options typiques :
IP20 → IP21 → IP31 → IP41
L'enceinte peut être personnalisée selon :
Installation intérieure
Installation extérieure
Environnements poussiéreux
Environnements industriels
Applications minières
Milieux côtiers
Zones très humides
La CEI 60076-11 traite spécifiquement des considérations environnementales, climatiques, de comportement au feu et liées au boîtier pour les transformateurs de type sec.
Le transformateur de type sec de 100 kVA peut être personnalisé selon l'EPC et les spécifications du projet.
6kV
6,3kV
6,6kV
10kV
10,5kV
11 kV
13,8kV
20kV
22kV
33kV
Options BT :
380V
400V
415V
440V
460V
480V
690V
Enroulement en cuivre
Bobinage en aluminium
Dyna11
Yyn0
Double enroulement secondaire
±2 × 2,5 % de taraudage
±5% taraudage
Refroidissement AN/AF
Boîtier classé IP
Contrôleur de température
PT100
RS485/Modbus
Protection contre les surtensions
Chauffage anti-condensation
Logement extérieur
Conception sismique
Conception à haute altitude
5
Le transformateur sec de 100 kVA convient pour :
Usines, ateliers, usines de fabrication et distribution d'énergie pour machines.
Centres commerciaux, immeubles de bureaux, hôtels et complexes commerciaux.
Convient aux endroits où la sécurité incendie et une distribution électrique fiable à l'intérieur sont importantes.
Peut être intégré dans les systèmes de distribution d’énergie basse et moyenne tension.
Convient aux systèmes solaires photovoltaïques, aux systèmes de stockage d'énergie et à d'autres applications d'énergie renouvelable.
Aéroports, systèmes ferroviaires, tunnels, ports et installations publiques.
Des configurations spéciales peuvent être conçues pour les environnements industriels et miniers exigeants.
Les transformateurs de type sec sont largement utilisés dans les bâtiments, les installations industrielles, les hôpitaux, les aéroports et d'autres applications où une distribution d'énergie sans huile et sans danger pour les incendies est avantageuse.
Chaque transformateur doit subir des tests appropriés en usine avant expédition.
Test de résistance d'enroulement
Test de rapport de tension
Test de groupe vectoriel/déphasage
Mesure de perte à vide
Mesure du courant à vide
Mesure d'impédance de court-circuit
Mesure de perte de charge
Test de tenue à la tension appliquée
Essai de tenue en tension induite
Test de résistance d'isolement
Selon les exigences du projet :
Test de décharge partielle
Test d'échauffement
Test de choc de foudre
Test de bruit
Essai de court-circuit
Test de comportement au feu
Test de protection du boîtier
Essais climatiques/environnementaux
Pour les projets EPC, le fabricant peut fournir un rapport de test en usine (FAT) et une documentation qualité à l'appui.
Le transformateur doit être correctement protégé avant le transport international.
Emballage typique :
Transformateur → Protection contre l'humidité → Protection contre les chocs → Caisse en bois / Cadre en acier → Chargement du conteneur
Les emballages d’exportation peuvent inclure :
Film imperméable
Protection contre l'humidité
Protection anti-collision
Caisse en bois renforcée
Socle en acier
Points de levage
Fixation résistante aux chocs
Plaque signalétique et marques d'expédition
Pour les projets EPC, l'emballage peut être personnalisé en fonction du pays de destination, du mode de transport et des exigences du site.
Pour un projet EPC à l'étranger typique, je recommanderais de présenter les spécifications du produit comme ceci :
Transformateur de type sec 100 kVA
10 kV / 0,4 kV | 50 Hz | en 3 phases |
Résine coulée Dyna11 | AN/AF
IEC 60076-11
Enroulements en cuivre/aluminium
Tension personnalisée et boîtier
testés en usine avant la livraison
Ceci est plus approprié pour une page de produit internationale que de simplement lister « Transformateur de type sec 100 kVA » , car les acheteurs EPC doivent généralement confirmer rapidement la capacité + la tension + la norme + le refroidissement + le groupe vectoriel + la capacité de personnalisation..
Transformateur de type sec 100kVA | 10 kV à 0,4 kV | CEI 60076-11
Sûr. Sans huile. Conçu sur mesure.
Conçu pour les projets de distribution d'énergie industriels, commerciaux, d'infrastructures et d'énergies renouvelables, avec des options personnalisées de tension, d'isolation, de boîtier, de refroidissement et de protection.
