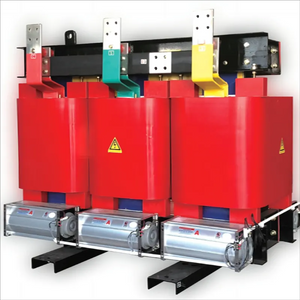

Трансформатор сухого типа мощностью 100 кВА — это трехфазный безмасляный трансформатор, предназначенный для безопасного и надежного распределения электроэнергии. В качестве охлаждающей среды он использует воздух и может поставляться в литой смоле, VPI или других конфигурациях сухого типа в соответствии с требованиями проекта.
Типичная конфигурация — 10 кВ/0,4 кВ, 100 кВА, 50 Гц, Dyn11 , хотя первичное и вторичное напряжение, векторная группа, полное сопротивление, корпус и другие параметры могут быть настроены по индивидуальному заказу.
Трансформатор соответствует IEC 60076-11 , международному стандарту, касающемуся силовых трансформаторов сухого типа.
Параметр |
Стандартная спецификация |
|---|---|
Номинальная мощность |
100 кВА |
Фаза |
Трехфазный |
Частота |
50/60 Гц |
Высокое напряжение |
10 кВ |
Низкое напряжение |
0,4 кВ/400 В |
Коэффициент напряжения |
10/0,4 кВ |
Векторная группа |
Дин11 |
Метод охлаждения |
АН/АФ |
Тип изоляции |
Литая смола |
Класс изоляции |
Ж/Ч |
Импеданс |
4% типично |
Высоковольтное нарезание резьбы |
±2 × 2,5% или ±5% |
Материал обмотки |
Медь/Алюминий |
Повышение температуры |
≤100 К типично |
Установка |
Крытый/наружный с корпусом |
Защита |
IP00/IP20/IP21/IP31 и т. д. |
Стандартный |
МЭК 60076-11 |
Температура окружающей среды |
Обычно от -25°C до +40°C |
Высота |
стандарт ≤1000 м; доступна большая высота |
Фактические потери, размеры, вес, уровень шума и другие значения должны быть окончательно определены в соответствии с выбранной конструкцией и применимым стандартом эффективности. Опубликованные проекты мощностью 100 кВА демонстрируют значительные различия в этих параметрах.
Для стандартного трансформатора 100 кВА/10 кВ/0,4 кВ репрезентативной технической конфигурацией является:
Элемент |
Типичное значение |
|---|---|
Номинальная мощность |
100 кВА |
ВН |
10 кВ |
ЛВ |
400 В |
Частота |
50 Гц |
Векторная группа |
Дин11 |
Импеданс |
4% |
Потеря холостого хода |
Прибл. 200–400 Вт |
Потеря нагрузки |
Прибл. 1,4–1,8 кВт |
Охлаждение |
АН |
Изоляция |
Класс F |
Повышение температуры |
≤100 К |
Высоковольтный кран |
±2 × 2,5% |
Шум |
Прибл. 50–60 дБ(А) |
Основной |
Текстурированная электротехническая сталь |
Обмотка |
Медь/Алюминий |
Например, в опубликованных конструкциях на 100 кВА указаны потери холостого хода 220 Вт и потери под нагрузкой 1400 Вт, тогда как в других конструкциях, ориентированных на IEC, указаны 252 Вт и 1800 Вт соответственно. Это демонстрирует, почему в окончательном техническом описании следует использовать гарантированные значения производителя для конкретного проекта, а не общие цифры.
Трансформаторное масло не требуется, что исключает утечку масла и значительно снижает пожарные и экологические риски.
Изоляция из литой смолы обеспечивает высокие огнезащитные характеристики и особенно подходит для зданий и внутренних электротехнических помещений.
Конструкция сухого типа исключает тестирование масла, замену масла и многие требования по техническому обслуживанию, связанные с масляными трансформаторами.
Эпоксидная смола, полученная методом вакуумного литья, обеспечивает надежную электрическую изоляцию и механическую защиту обмоток.
Литые обмотки обладают высокой механической стабильностью и могут противостоять электромагнитным силам в условиях короткого замыкания.
Оптимизированные конструкции магнитного сердечника и обмотки помогают снизить рабочий шум, что делает трансформатор пригодным для использования в коммерческих и промышленных зданиях.
Напряжение ВН/НН, векторная группа, полное сопротивление, материал обмотки, корпус, метод охлаждения и система мониторинга могут быть настроены по индивидуальному заказу.
Сердечник трансформатора изготовлен из высококачественной текстурированной электротехнической стали с оптимизированным распределением магнитного потока.
Типичная конструкция включает в себя:
Ступенчатая сборка сердечника
Низкая плотность магнитного потока
Снижение потерь на холостом ходу
Сниженный рабочий шум
Высокая механическая прочность
Качественная изоляция между ламинатами.
Обмотка ВН может использовать медные или алюминиевые проводники и изолироваться литой смолой или технологией VPI в зависимости от выбранной конструкции трансформатора.
Для трансформаторов с литой изоляцией вакуумное литье помогает уменьшить внутренние пустоты и повысить надежность изоляции.
Обмотка НН предназначена для обеспечения:
Низкое электрическое сопротивление
Хорошая теплоотдача
Сильная способность к короткому замыканию
Стабильное напряжение
В версиях с литой изоляцией обмотка герметизируется эпоксидной смолой для защиты проводника и системы изоляции от влаги, пыли и загрязнения окружающей среды.
Стандартный метод охлаждения:
АН — Эйр Натурал
Естественная циркуляция воздуха отводит тепло от трансформатора при нормальной работе.
Необязательно:
ВС — ВВС
Система может быть установлена с использованием охлаждающих вентиляторов. Принудительное воздушное охлаждение может увеличить доступную мощность трансформатора при соответствующих условиях эксплуатации, но фактическая допустимая мощность должна определяться тепловым расчетом производителя.
Дополнительные компоненты включают в себя:
Вентиляторы охлаждения
Шкаф управления вентилятором
Датчики температуры PT100
Цифровой регулятор температуры
Сигнализация перегрева
Защита от отключения
Для проектов, требующих усиленной защиты, может быть поставлена система контроля температуры.
Типичная конфигурация:
Датчики PT100 → Регулятор температуры → Аварийный сигнал/отключение → Управление охлаждающим вентилятором
Функции могут включать в себя:
Мониторинг температуры обмотки в режиме реального времени
Сигнализация высокой температуры
Отключение при перегреве
Автоматический запуск вентилятора
Автоматическая остановка вентилятора
Индикация неисправности
Связь RS485/Modbus
Опции мониторинга температуры и связи обычно доступны для современных конструкций трансформаторов сухого типа.
Базовый трансформатор может поставляться в виде блока открытого типа со степенью защиты IP00 для установки внутри специального трансформаторного помещения.
Для большей защиты его можно оснастить металлическим корпусом.
Типичные варианты:
IP20 → IP21 → IP31 → IP41
Корпус может быть настроен в соответствии с:
Внутренняя установка
Наружная установка
Пыльная среда
Промышленная среда
Приложения для майнинга
Прибрежная среда
Зоны с высокой влажностью
В стандарте IEC 60076-11 конкретно рассматриваются вопросы окружающей среды, климата, пожаробезопасности и защиты корпуса для сухих трансформаторов.
Трансформатор сухого типа мощностью 100 кВА может быть изготовлен по индивидуальному заказу в соответствии с EPC и спецификациями проекта.
6кВ
6,3кВ
6,6 кВ
10кВ
10,5 кВ
11кВ
13,8кВ
20кВ
22кВ
33кВ
Варианты НН:
380В
400В
415В
440В
460В
480В
690В
Медная обмотка
Алюминиевая обмотка
Дин11
Йин0
Двойная вторичная обмотка
±2 × 2,5% постукивание
±5% постукивание
Охлаждение AN/AF
Корпус со степенью защиты IP
Регулятор температуры
ПТ100
RS485 / Модбус
Защита от перенапряжения
Антиконденсационный обогреватель
Открытый корпус
Сейсмическое проектирование
Высотный дизайн
5
Сухой трансформатор мощностью 100 кВА подходит для:
Фабрики, мастерские, производственные предприятия и распределение мощности машин.
Торговые центры, офисные здания, гостиницы и коммерческие комплексы.
Подходит для мест, где важны пожарная безопасность и надежное распределение электроэнергии внутри помещений.
Может быть интегрирован в системы распределения электроэнергии низкого и среднего напряжения.
Подходит для солнечных фотоэлектрических систем, систем хранения энергии и других приложений, использующих возобновляемые источники энергии.
Аэропорты, железнодорожные системы, туннели, порты и общественные объекты.
Могут быть разработаны специальные конфигурации для требовательных промышленных и горнодобывающих условий.
Трансформаторы сухого типа широко используются в зданиях, промышленных предприятиях, больницах, аэропортах и других объектах, где выгодно безмасляное и пожаробезопасное распределение электроэнергии.
Перед отправкой каждый трансформатор должен пройти соответствующие заводские испытания.
Проверка сопротивления обмотки
Проверка соотношения напряжений
Тест векторной группы/фазового смещения
Измерение потерь на холостом ходу
Измерение тока холостого хода
Измерение сопротивления короткого замыкания
Измерение потерь нагрузки
Испытание на выдержку приложенного напряжения
Испытание на устойчивость к наведенному напряжению
Проверка сопротивления изоляции
В зависимости от требований проекта:
Тест частичного разряда
Тест на повышение температуры
Испытание грозовым импульсом
Шумовой тест
Испытание на короткое замыкание
Испытание на пожарное поведение
Тест защиты корпуса
Климатические/экологические испытания
Для проектов EPC производитель может предоставить отчет о заводских испытаниях (FAT) и подтверждающую документацию по качеству.
Трансформатор должен быть надлежащим образом защищен перед международной транспортировкой.
Типичная упаковка:
Трансформатор → Защита от влаги → Защита от ударов → Деревянный корпус / Стальная рама → Загрузка контейнера
Экспортная упаковка может включать в себя:
Водонепроницаемая пленка
Влагозащита
Защита от столкновений
Усиленный деревянный корпус
Стальная основа
Точки подъема
Ударопрочное крепление
Паспортная табличка и отметки о доставке
Для проектов EPC упаковка может быть настроена в соответствии со страной назначения, способом транспортировки и требованиями площадки.
Для типичного зарубежного EPC-проекта я бы рекомендовал представить спецификацию продукта следующим образом:
Трансформатор сухого типа 100 кВА
10 кВ/0,4 кВ | 50 Гц | 3-фазная
литая смола | Дин11 | AN/AF
IEC 60076-11
Медные/алюминиевые обмотки
Нестандартное напряжение и корпус
протестированы на заводе перед поставкой
Это больше подходит для международной страницы продукта, чем простое перечисление «Трансформатор сухого типа 100 кВА» , поскольку покупателям EPC обычно необходимо быстро подтвердить мощность + напряжение + стандарт + охлаждение + векторную группу + возможность настройки..
Трансформатор сухого типа мощностью 100 кВА | от 10 кВ до 0,4 кВ | МЭК 60076-11
Безопасный. Без масла. Разработано по индивидуальному заказу.
Разработан для промышленных, коммерческих, инфраструктурных и возобновляемых источников энергии, с индивидуальными вариантами напряжения, изоляции, корпуса, охлаждения и защиты.
