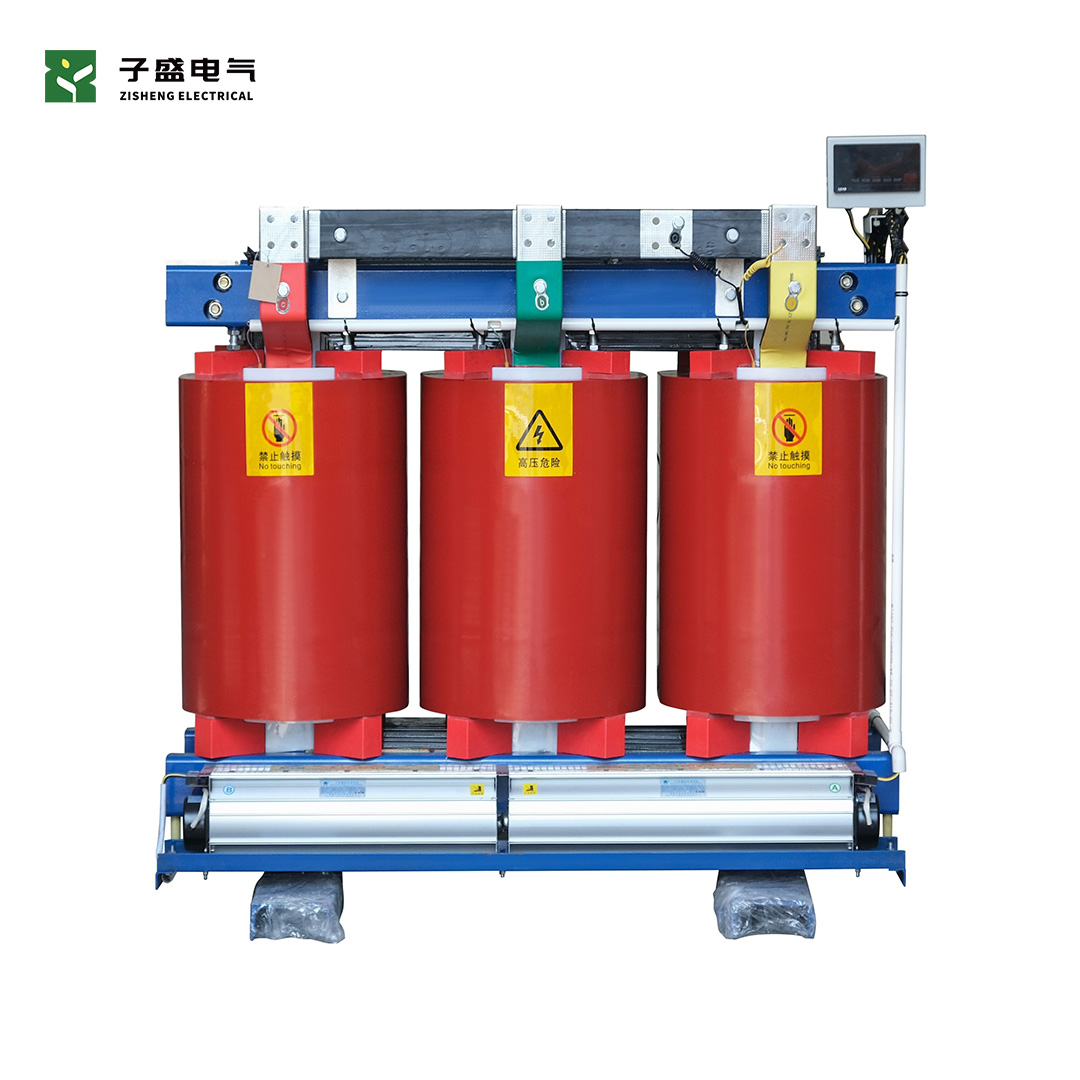

O Transformador Seco 100kVA é um transformador trifásico isento de óleo projetado para distribuição de energia elétrica segura e confiável. Utiliza ar como meio de resfriamento e pode ser fornecido em resina fundida, VPI ou outras configurações do tipo seco conforme necessidade do projeto.
Uma configuração típica é 10kV/0,4kV, 100kVA, 50Hz, Dyn11 , embora as tensões primária e secundária, grupo vetorial, impedância, gabinete e outros parâmetros possam ser personalizados.
O transformador está em conformidade com IEC 60076-11 , o padrão internacional que abrange transformadores de potência do tipo seco.
Parâmetro |
Especificação padrão |
|---|---|
Capacidade nominal |
100kVA |
Fase |
Trifásico |
Freqüência |
50/60Hz |
Tensão AT |
10kV |
Tensão LV |
0,4 kV/400 V |
Relação de tensão |
10/0,4 kV |
Grupo de vetores |
Dyn11 |
Método de resfriamento |
AN/AF |
Tipo de isolamento |
Resina fundida |
Classe de isolamento |
F/H |
Impedância |
4% típico |
Rosqueamento AT |
±2 × 2,5% ou ±5% |
Material de enrolamento |
Cobre / Alumínio |
Aumento da temperatura |
≤100 K típico |
Instalação |
Interior/Exterior com gabinete |
Proteção |
IP00/IP20/IP21/IP31 etc. |
Padrão |
CEI 60076-11 |
Temperatura Ambiente |
Normalmente -25°C a +40°C |
Altitude |
≤1000 m padrão; maior altitude disponível |
Perda real, dimensões, peso, nível de ruído e outros valores devem ser finalizados de acordo com o projeto selecionado e padrão de eficiência aplicável. Os projetos publicados de 100kVA mostram uma variação considerável nesses parâmetros.
Para um transformador padrão de 100kVA/10kV/0,4kV , uma configuração técnica representativa é:
Item |
Valor típico |
|---|---|
Potência nominal |
100kVA |
Alta tensão |
10kV |
LV |
400V |
Freqüência |
50Hz |
Grupo de vetores |
Dyn11 |
Impedância |
4% |
Perda sem carga |
Aprox. 200–400 W |
Perda de carga |
Aprox. 1,4–1,8 kW |
Resfriamento |
UM |
Isolamento |
Classe F |
Aumento da temperatura |
≤100 K |
Torneira HV |
±2 × 2,5% |
Barulho |
Aprox. 50–60dB(A) |
Essencial |
Aço elétrico de grão orientado |
Enrolamento |
Cobre / Alumínio |
Por exemplo, projetos publicados de 100kVA listam perda sem carga de 220W e perda de carga de 1.400W, enquanto outros projetos orientados pela IEC especificam 252W e 1.800W, respectivamente. Isto demonstra por que a ficha técnica final deve utilizar os valores garantidos específicos do projeto do fabricante, em vez de valores genéricos.
Não é necessário óleo de transformador, eliminando vazamentos de óleo e reduzindo significativamente os riscos ambientais e de incêndio.
O isolamento de resina fundida oferece fortes características retardantes de fogo e é particularmente adequado para edifícios e salas elétricas internas.
A estrutura do tipo seco elimina testes de óleo, substituição de óleo e muitos requisitos de manutenção associados a transformadores imersos em óleo.
A resina epóxi fundida a vácuo fornece forte isolamento elétrico e proteção mecânica para os enrolamentos.
Os enrolamentos fundidos possuem forte estabilidade mecânica e podem suportar forças eletromagnéticas durante condições de curto-circuito.
O núcleo magnético otimizado e as estruturas de enrolamento ajudam a reduzir o ruído operacional, tornando o transformador adequado para edifícios comerciais e industriais.
Tensão HV/LV, grupo vetorial, impedância, material de enrolamento, gabinete, método de resfriamento e sistema de monitoramento podem ser personalizados.
O núcleo do transformador é fabricado em de alta qualidade aço elétrico de grão orientado com distribuição otimizada do fluxo magnético.
A construção típica inclui:
Montagem central escalonada
Baixa densidade de fluxo magnético
Perda sem carga reduzida
Ruído operacional reduzido
Alta resistência mecânica
Isolamento de alta qualidade entre laminações
O enrolamento de alta tensão pode usar condutores de cobre ou alumínio e é isolado com resina fundida ou tecnologia VPI, dependendo do projeto do transformador selecionado.
Para transformadores de resina fundida, a fundição a vácuo ajuda a reduzir vazios internos e a melhorar a confiabilidade do isolamento.
O enrolamento de baixa tensão é projetado para fornecer:
Baixa resistência elétrica
Boa dissipação de calor
Forte capacidade de curto-circuito
Desempenho de tensão estável
Nas versões em resina fundida, o enrolamento é encapsulado com resina epóxi para proteger o condutor e o sistema de isolamento contra umidade, poeira e contaminação ambiental.
O método de resfriamento padrão é:
AN – Ar Natural
A circulação natural de ar remove o calor do transformador durante a operação normal.
Um opcional:
AF - Força Aérea
o sistema pode ser instalado usando ventiladores de resfriamento. O resfriamento por ar forçado pode aumentar a saída disponível do transformador sob condições operacionais apropriadas, mas a capacidade real permitida deve ser determinada pelo projeto térmico do fabricante.
Os componentes opcionais incluem:
Ventiladores de resfriamento
Gabinete de controle do ventilador
Sensores de temperatura PT100
Controlador digital de temperatura
Alarme de temperatura excessiva
Proteção de viagem
Um sistema de monitoramento de temperatura pode ser fornecido para projetos que exijam proteção aprimorada.
Configuração típica:
Sensores PT100 → Controlador de Temperatura → Alarme/Desarme → Controle do Ventilador de Resfriamento
As funções podem incluir:
Monitoramento da temperatura do enrolamento em tempo real
Alarme de alta temperatura
Viagem por excesso de temperatura
Partida automática do ventilador
Parada automática do ventilador
Indicação de falha
Comunicação RS485/Modbus
As opções de monitoramento de temperatura e comunicação estão comumente disponíveis para projetos modernos de transformadores do tipo seco.
O transformador básico pode ser fornecido como uma unidade tipo aberta IP00 para instalação dentro de uma sala de transformadores dedicada.
Para maior proteção, pode ser equipado com caixa metálica.
Opções típicas:
IP20 → IP21 → IP31 → IP41
O gabinete pode ser personalizado de acordo com:
Instalação interna
Instalação externa
Ambientes empoeirados
Ambientes industriais
Aplicações de mineração
Ambientes costeiros
Áreas de alta umidade
A IEC 60076-11 aborda especificamente considerações ambientais, climáticas, de comportamento contra incêndio e relacionadas a gabinetes para transformadores do tipo seco.
O Transformador Tipo Seco 100kVA pode ser customizado de acordo com EPC e especificações do projeto.
6kV
6,3kV
6,6 kV
10kV
10,5kV
11kV
13,8kV
20kV
22kV
33kV
Opções de LV:
380 V
400 V
415V
440 V
460V
480 V
690 V
Enrolamento de cobre
Enrolamento de alumínio
Dyn11
Yyn0
Enrolamento secundário duplo
±2 × 2,5% de batida
±5% de batida
Resfriamento AN/AF
Gabinete com classificação IP
Controlador de temperatura
PT100
RS485/Modbus
Proteção contra surtos
Aquecedor anti-condensação
Habitação ao ar livre
Projeto sísmico
Projeto de alta altitude
5
O transformador tipo seco de 100kVA é adequado para:
Fábricas, oficinas, fábricas e distribuição de energia de máquinas.
Centros comerciais, edifícios de escritórios, hotéis e complexos comerciais.
Adequado para locais onde a segurança contra incêndio e a distribuição confiável de energia interna são importantes.
Pode ser integrado em sistemas de distribuição de energia de baixa e média tensão.
Adequado para sistemas solares fotovoltaicos, sistemas de armazenamento de energia e outras aplicações de energia renovável.
Aeroportos, sistemas ferroviários, túneis, portos e instalações públicas.
Configurações especiais podem ser projetadas para ambientes industriais e de mineração exigentes.
Os transformadores do tipo seco são amplamente utilizados em edifícios, plantas industriais, hospitais, aeroportos e outras aplicações onde a distribuição de energia isenta de óleo e à prova de fogo é vantajosa.
Cada transformador deve passar por testes de fábrica apropriados antes do envio.
Teste de resistência do enrolamento
Teste de relação de tensão
Grupo vetorial / teste de deslocamento de fase
Medição de perda sem carga
Medição de corrente sem carga
Medição de impedância de curto-circuito
Medição de perda de carga
Teste de resistência de tensão aplicada
Teste de resistência à tensão induzida
Teste de resistência de isolamento
Dependendo dos requisitos do projeto:
Teste de descarga parcial
Teste de aumento de temperatura
Teste de impulso relâmpago
Teste de ruído
Teste de curto-circuito
Teste de comportamento de fogo
Teste de proteção do gabinete
Testes climáticos/ambientais
Para projetos EPC, o fabricante pode fornecer um Relatório de Teste de Fábrica (FAT) e documentação de apoio à qualidade.
O transformador deve ser devidamente protegido antes do transporte internacional.
Embalagem típica:
Transformador → Proteção contra umidade → Proteção contra choque → Caixa de madeira / Estrutura de aço → Carregamento do contêiner
As embalagens de exportação podem incluir:
Filme impermeável
Proteção à prova de umidade
Proteção anticolisão
Caixa de madeira reforçada
Base de aço
Pontos de elevação
Fixação resistente a choques
Placa de identificação e marcas de envio
Para projetos EPC, a embalagem pode ser personalizada de acordo com o país de destino, método de transporte e requisitos do local.
Para um projeto EPC típico no exterior, eu recomendaria apresentar a especificação do produto assim:
Transformador tipo seco 100kVA
10kV / 0,4kV | 50 Hz | trifásica |
Resina fundida Dyn11 | AN/AF
IEC 60076-11
cobre/enrolamentos de alumínio
Tensão personalizada e
fábrica de gabinete testados antes da entrega
Isso é mais adequado para uma página de produto internacional do que simplesmente listar 'Transformador tipo seco de 100kVA' , porque os compradores de EPC geralmente precisam confirmar rapidamente a capacidade + tensão + padrão + resfriamento + grupo de vetores + capacidade de personalização.
Transformador tipo seco 100kVA | 10kV a 0,4kV | CEI 60076-11
Seguro. Sem óleo. Projetado sob medida.
Projetado para projetos de distribuição de energia industrial, comercial, de infraestrutura e de energia renovável, com opções personalizadas de tensão, isolamento, gabinete, resfriamento e proteção.
