वैश्विक के तेजी से विकास के साथ , औद्योगिक निर्माण , बिजली बुनियादी ढांचे के उन्नयन और नवीकरणीय ऊर्जा परियोजनाओं की मांग तेजी से तैनाती वाले , अत्यधिक विश्वसनीय और मॉड्यूलर बिजली वितरण उपकरणों बढ़ती जा रही है। पारंपरिक सबस्टेशन निर्माण में आमतौर पर एक लंबी प्रक्रिया शामिल होती है, जिसमें सिविल कार्य , उपकरण खरीद, , ऑन-साइट इंस्टॉलेशन, , सेकेंडरी वायरिंग और कमीशनिंग शामिल है । बड़े पैमाने पर औद्योगिक परियोजनाओं , दूरस्थ ऊर्जा परियोजनाओं और तंग कार्यक्रम वाली परियोजनाओं के लिए, पारंपरिक दृष्टिकोण को अक्सर लंबी निर्माण अवधि, जटिल साइट समन्वय और में कठिनाइयों जैसी चुनौतियों का सामना करना पड़ता है। गुणवत्ता नियंत्रण .
आर्टिकुलेटेड यूनिट सबस्टेशन एक उन्नत के रूप में उभरा है । एकीकृत बिजली वितरण समाधान इन चुनौतियों के जवाब में के माध्यम से फ़ैक्टरी-पूर्वनिर्मित डिज़ाइन , सिस्टम बिजली ट्रांसफार्मर, , मध्यम वोल्टेज स्विचगियर, , कम वोल्टेज वितरण प्रणाली , सुरक्षा और नियंत्रण उपकरणों और सहायक उपकरणों सहित प्रमुख विद्युत घटकों को एक पूर्ण मॉड्यूलर सबस्टेशन इकाई में एकीकृत करता है।.
प्रमुख असेंबली, विद्युत कनेक्शन और फ़ैक्टरी परीक्षण पूरा किया जाता है। परियोजना स्थल पर परिवहन से पहले पारंपरिक निर्माण विधियों की तुलना में, यह दृष्टिकोण साइट पर स्थापना कार्य को काफी कम कर देता है , उपकरण की विश्वसनीयता और स्थिरता में सुधार करता है , परियोजना के कमीशनिंग समय को कम करता है , और समग्र बिजली प्रणाली दक्षता को बढ़ाता है।.
आर्टिकुलेटेड यूनिट सबस्टेशन व्यापक रूप से में लागू किया जाता है । औद्योगिक पार्कों, , शहरी बिजली वितरण नेटवर्क, , नवीकरणीय ऊर्जा परियोजनाओं , , सौर ऊर्जा संयंत्रों, , पवन ऊर्जा परियोजनाओं , , बुनियादी ढांचे के विकास और अस्थायी बिजली आपूर्ति प्रणालियों .
बाजार अनुसंधान आंकड़ों के अनुसार, वैश्विक प्रीफैब्रिकेटेड सबस्टेशन बाजार में लगातार वृद्धि का अनुभव जारी है। का विस्तार , औद्योगिक विनिर्माण का तेजी से निर्माण , डेटा केंद्रों में निवेश में वृद्धि सौर पीवी और पवन ऊर्जा परियोजनाओं और पावर ग्रिड के आधुनिकीकरण से की मजबूत मांग बढ़ रही है। मॉड्यूलर सबस्टेशन और एकीकृत विद्युत समाधानों .
के लिए , उपयोगिताओं , ईपीसी ठेकेदारों , औद्योगिक उद्यमों और नवीकरणीय ऊर्जा डेवलपर्स की संरचना, तकनीकी विशिष्टताओं और अनुप्रयोग परिदृश्यों की व्यापक समझ आर्टिकुलेटेड यूनिट सबस्टेशनों में सुधार कर सकती है परियोजना नियोजन दक्षता , बिजली वितरण डिजाइन को अनुकूलित कर सकती है , और दीर्घकालिक संचालन और रखरखाव जोखिमों को कम कर सकती है।.
आर्टिकुलेटेड यूनिट सबस्टेशन एक पूर्ण फैक्ट्री-डिज़ाइन और निर्मित बिजली वितरण प्रणाली है जो एक के माध्यम से कई विद्युत घटकों को पूरी तरह से एकीकृत बिजली आपूर्ति इकाई में जोड़ती है। मॉड्यूलर डिजाइन दृष्टिकोण .
पारंपरिक सबस्टेशन सिस्टम आमतौर पर चरण-दर-चरण प्रक्रिया के माध्यम से साइट पर स्थापित किए जाते हैं: मध्यम वोल्टेज स्विचगियर → पावर ट्रांसफार्मर → कम वोल्टेज वितरण उपकरण → सुरक्षा और नियंत्रण प्रणाली । प्रत्येक घटक को परियोजना स्थल पर अलग से ले जाया जाता है, इसके बाद यांत्रिक स्थापना, विद्युत कनेक्शन , द्वितीयक वायरिंग और सिस्टम कमीशनिंग की जाती है।
इसके विपरीत, एक आर्टिकुलेटेड यूनिट सबस्टेशन फैक्ट्री उत्पादन के दौरान प्रमुख डिजाइन और असेंबली प्रक्रियाओं को पूरा करता है, जिसमें उपकरण लेआउट डिजाइन, , आंतरिक बसबार कनेक्शन, , नियंत्रण सर्किट इंस्टॉलेशन , सुरक्षा प्रणाली कॉन्फ़िगरेशन , और फैक्ट्री स्वीकृति परीक्षण (एफएटी) शामिल है । साइट पर परिवहन के बाद, सिस्टम को सक्रिय करने और संचालन में लाने से पहले केवल बुनियादी नींव की तैयारी, उपकरण उठाना और स्थिति, केबल कनेक्शन और अंतिम कमीशनिंग की आवश्यकता होती है।
शब्द 'आर्टिकुलेटेड' सबस्टेशन के अंदर कई कार्यात्मक मॉड्यूल के बीच समन्वित कनेक्शन और इंटरैक्शन को दर्शाता है। हालाँकि सिस्टम में कई स्वतंत्र विद्युत इकाइयाँ शामिल हैं, इसे पूर्ण एकीकृत के रूप में डिज़ाइन, संचालित और प्रबंधित किया जाता है बिजली वितरण समाधान .
के अनुसार IEEE C37.121-2020 , एक यूनिट सबस्टेशन का उपयोग मुख्य रूप से तीन-चरण बिजली प्रणालियों में वोल्टेज परिवर्तन के लिए किया जाता है और इसमें एक ट्रांसफार्मर होता है संबंधित प्राथमिक और माध्यमिक विद्युत उपकरणों के साथ । यह की प्राथमिक वोल्टेज रेटिंग वाले तीन-चरण इकाई सबस्टेशन अनुप्रयोगों को कवर करता है 601V से 52kV तक .
चीनी बाजार में, समान उत्पादों को आमतौर पर पूर्वनिर्मित सबस्टेशन , पैकेज सबस्टेशन , या कॉम्पैक्ट सबस्टेशन के रूप में जाना जाता है । के अनुसार जीबी/टी 17467-2020 हाई-वोल्टेज/लो-वोल्टेज प्रीफैब्रिकेटेड सबस्टेशन स्टैंडर्ड , प्रीफैब्रिकेटेड सबस्टेशन एक पूर्ण विद्युत असेंबली है जो हाई-वोल्टेज स्विचगियर , पावर ट्रांसफार्मर और कम-वोल्टेज वितरण उपकरण को एक ही संलग्नक संरचना के भीतर एकीकृत करता है।

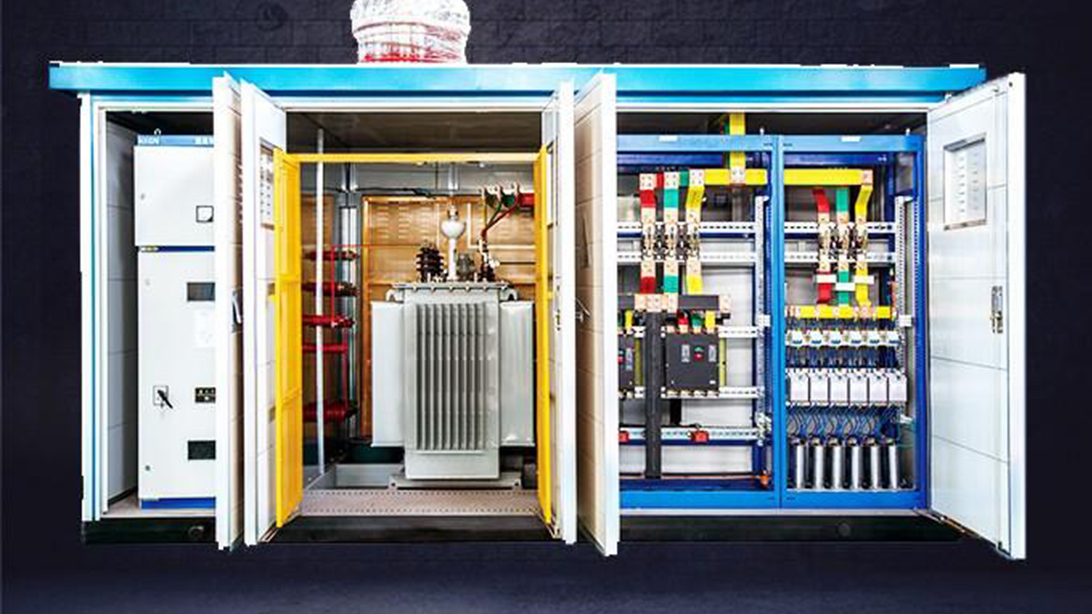

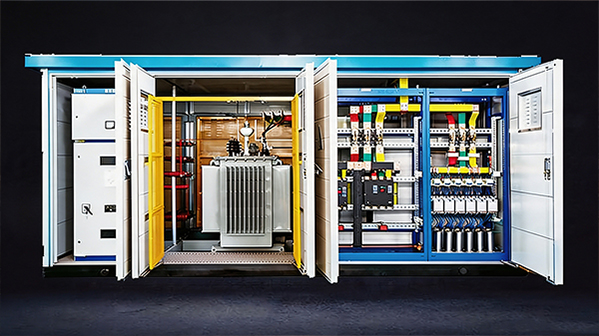

एक विशिष्ट इकाई सबस्टेशन में मुख्य रूप से निम्नलिखित प्रमुख घटक होते हैं:
पावर ट्रांसफार्मर एक का मुख्य घटक है आर्टिकुलेटेड यूनिट सबस्टेशन , जो विभिन्न वोल्टेज स्तरों के बीच विद्युत ऊर्जा को परिवर्तित करने के लिए जिम्मेदार है। सामान्य वोल्टेज संयोजनों में 33kV/11kV , 69kV/13.8kV , 132kV/33kV और 220kV/33kV शामिल हैं.
सिस्टम को या तो तेल में डूबे ट्रांसफार्मर या एपॉक्सी राल कास्ट ड्राई-टाइप ट्रांसफार्मर से सुसज्जित किया जा सकता है.
तेल में डूबे ट्रांसफार्मर में बड़ी क्षमता, उत्कृष्ट ताप अपव्यय प्रदर्शन और उच्च परिचालन विश्वसनीयता होती है। इनका व्यापक रूप से पावर ग्रिड परियोजनाओं , , बड़ी औद्योगिक सुविधाओं और नवीकरणीय ऊर्जा स्टेप-अप सबस्टेशनों में उपयोग किया जाता है.
एपॉक्सी रेज़िन कास्ट ड्राई-टाइप ट्रांसफार्मर तेल रिसाव का कोई जोखिम नहीं, उच्च अग्नि सुरक्षा प्रदर्शन और कम रखरखाव आवश्यकताओं जैसे लाभ प्रदान करते हैं। इन्हें आमतौर पर वाणिज्यिक भवनों, , डेटा केंद्रों , , शहरी बिजली वितरण प्रणालियों और सख्त सुरक्षा और पर्यावरणीय आवश्यकताओं वाले अन्य स्थानों पर लागू किया जाता है।
मध्यम वोल्टेज स्विचगियर के लिए जिम्मेदार है । बिजली वितरण , लाइन सुरक्षा और उपकरण अलगाव सबस्टेशन के भीतर
इसमें आम तौर पर शामिल हैं:
वैक्यूम सर्किट ब्रेकर (वीसीबी)
एसएफ₆ सर्किट ब्रेकर
लोड स्विच
स्विच डिस्कनेक्ट करें
अर्थिंग स्विच
ये उपकरण गलती रुकावट , सुरक्षित उपकरण रखरखाव और ऑपरेटिंग मोड के लचीले समायोजन को सक्षम करते हैं। मध्यम वोल्टेज बिजली वितरण प्रणाली की विश्वसनीयता और सुरक्षा सुनिश्चित करते हुए तेजी से .
कम वोल्टेज वितरण प्रणाली अंतिम उपयोगकर्ताओं और अंतिम भार तक विद्युत शक्ति पहुंचाती है।
इसमें आम तौर पर शामिल हैं:
लो वोल्टेज इनकमिंग स्विचगियर
आउटगोइंग फीडर पैनल
पावर फैक्टर सुधार संधारित्र अलमारियाँ
बुद्धिमान निगरानी मॉड्यूल
सिस्टम कॉन्फ़िगरेशन को लोड विशेषताओं के अनुसार अनुकूलित किया जाना चाहिए, जिसमें आउटगोइंग फीडरों की संख्या, रेटेड वर्तमान , शॉर्ट-सर्किट क्षमता और बैकअप सर्किट आवश्यकताएं शामिल हैं, जिससे स्थिर और कुशल कम वोल्टेज बिजली वितरण सुनिश्चित किया जा सके।.
आधुनिक यूनिट सबस्टेशन तेजी से डिजिटल सुरक्षा और नियंत्रण समाधान अपना रहे हैं। परिचालन विश्वसनीयता और स्वचालन स्तर में सुधार के लिए
मुख्य कार्यों में शामिल हैं:
अतिवर्तमान सुरक्षा
शॉर्ट-सर्किट सुरक्षा
ग्राउंड फॉल्ट सुरक्षा
तापमान की निगरानी
दूरस्थ संचार और निगरानी
अपनाकर IEC 61850 संचार प्रोटोकॉल को , सिस्टम नियंत्रण केबलों की संख्या को कम कर सकता है, डेटा ट्रांसमिशन दक्षता में सुधार कर सकता है, बुद्धिमान संचालन और रखरखाव का समर्थन कर सकता है, और दूरस्थ निगरानी , स्थिति मूल्यांकन और पूर्वानुमानित रखरखाव जैसे उन्नत कार्यों को सक्षम कर सकता है।.

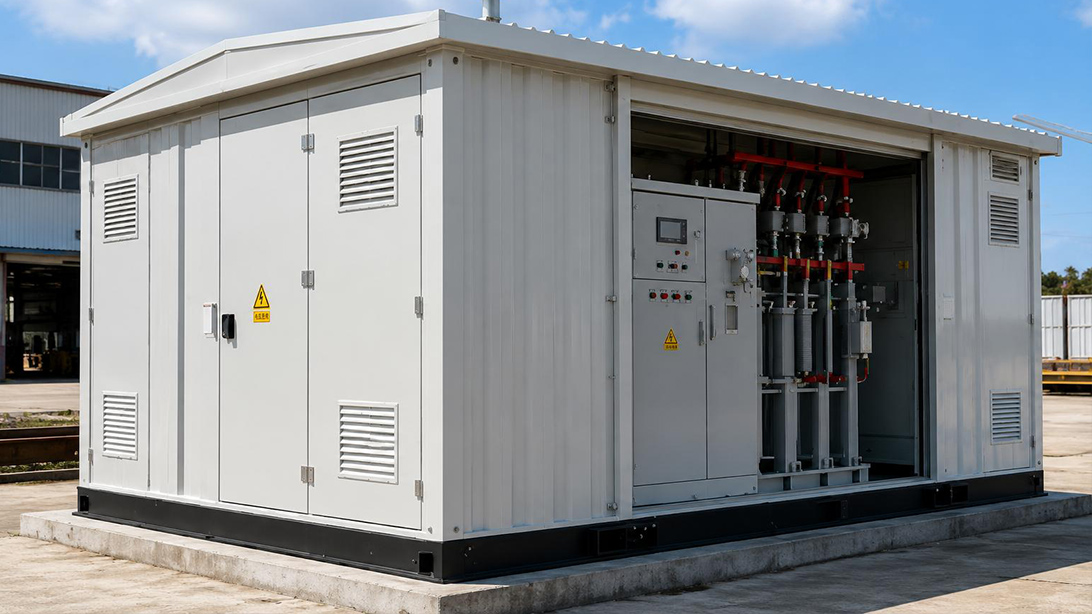

सबस्टेशन परिक्षेत्र न केवल आंतरिक विद्युत उपकरणों की सुरक्षा करता है बल्कि विभिन्न पर्यावरणीय परिस्थितियों में विश्वसनीय संचालन भी सुनिश्चित करता है।
मुख्य डिज़ाइन विचारों में शामिल हैं:
जलरोधक सुरक्षा
धूल से सुरक्षा
संक्षारण प्रतिरोध
यूवी प्रतिरोध
यांत्रिक प्रभाव संरक्षण
सामान्य सुरक्षा रेटिंग में IP54 , IP55 और IP65 शामिल हैं.
तटीय क्षेत्रों, उच्च तापमान वाले क्षेत्रों और रेगिस्तानी स्थानों जैसे कठोर वातावरण के लिए, अतिरिक्त डिज़ाइन उपायों की आवश्यकता होती है, जिसमें एंटी-जंग कोटिंग्स , बेहतर सीलिंग संरचनाएं , अनुकूलित वेंटिलेशन सिस्टम और उन्नत थर्मल प्रबंधन समाधान शामिल हैं। दीर्घकालिक उपकरण विश्वसनीयता सुनिश्चित करने के लिए बेहतर
आर्टिकुलेटेड यूनिट सबस्टेशन की तकनीकी विशिष्टताएँ
का डिज़ाइन अत्यधिक लचीला है और इसे विभिन्न आर्टिकुलेटेड यूनिट सबस्टेशन के अनुसार अनुकूलित किया जा सकता है एप्लिकेशन परिदृश्यों , बिजली आपूर्ति वोल्टेज स्तर और लोड आवश्यकताओं । विशिष्ट तकनीकी विशिष्टताएँ इस प्रकार हैं:
पैरामीटर |
विशिष्ट रेंज |
|---|---|
रेटेड वोल्टेज |
11kV - 220kV |
रेटेड आवृत्ति |
50 हर्ट्ज / 60 हर्ट्ज |
ट्रांसफार्मर की क्षमता |
1एमवीए - 100एमवीए |
ट्रांसफार्मर का प्रकार |
तेल में डूबा हुआ / सूखा प्रकार |
उच्च वोल्टेज उपकरण रेटिंग |
तक 245kV |
मध्यम वोल्टेज उपकरण रेटिंग |
3.3kV - 36kV |
वर्तमान मूल्यांकित |
630ए - 4000ए |
शॉर्ट-सर्किट झेलने की क्षमता |
25kA - 50kA |
सुरक्षा की डिग्री |
आईपी54 - आईपी65 |
संचार प्रणाली |
आईईसी 61850 |
ठंडा करने की विधि |
ओनान/ओनाफ़ |
डिजाइन जीवन |
30 - 40 वर्ष |
के कॉन्फ़िगरेशन को आर्टिकुलेटेड यूनिट सबस्टेशन विशिष्ट परियोजना आवश्यकताओं के अनुसार समायोजित किया जा सकता है।
के लिए बड़े औद्योगिक पार्कों , विशिष्ट कॉन्फ़िगरेशन में 11kV/0.4kV या 22kV/0.4kV सिस्टम शामिल हैं। 2500kVA से 5000kVA तक की ट्रांसफार्मर क्षमता वाले .

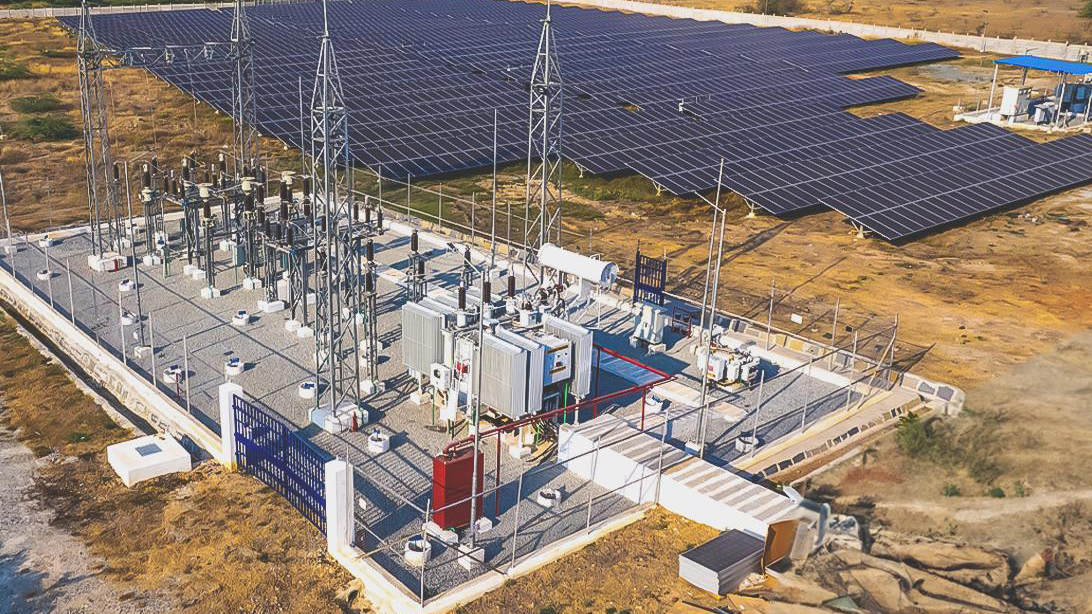

के लिए नवीकरणीय ऊर्जा परियोजनाओं , मुख्य विचारों में 35kV स्टेप-अप सिस्टम , बड़ी क्षमता वाले बिजली ट्रांसफार्मर , ग्रिड कनेक्शन सुरक्षा सिस्टम और रिमोट मॉनिटरिंग फ़ंक्शन शामिल हैं।.
के लिए शहरी बिजली वितरण परियोजनाओं , आमतौर पर कॉम्पैक्ट डिजाइन, कम शोर संचालन, सौंदर्य उपस्थिति और बुद्धिमान संचालन और प्रबंधन क्षमताओं को प्राथमिकता दी जाती है।
चीनी बाज़ार में सामान्य प्रकार के यूनिट सबस्टेशन
प्रकार |
संरचनात्मक विशेषताएं |
विशिष्ट अनुप्रयोग |
|---|---|---|
यूरोपीय-प्रकार पैकेज सबस्टेशन |
हाई वोल्टेज स्विचगियर , ट्रांसफार्मर और लो वोल्टेज स्विचगियर अलग-अलग डिब्बों में स्थापित किए गए हैं। यह उच्च सुरक्षा, सुविधाजनक रखरखाव प्रदान करता है और स्वचालन प्रणालियों का समर्थन करता है। |
शहरी वितरण नेटवर्क, वाणिज्यिक भवन, औद्योगिक पार्क, महत्वपूर्ण सार्वजनिक सुविधाएं |
अमेरिकी प्रकार के पैड-माउंटेड ट्रांसफार्मर सबस्टेशन |
ट्रांसफार्मर और उच्च वोल्टेज उपकरण तेल टैंक के अंदर एकीकृत होते हैं, जिसमें कॉम्पैक्ट संरचना, छोटे पदचिह्न और कम लागत होती है। |
आवासीय क्षेत्र, छोटी व्यावसायिक परियोजनाएँ, और स्थान-सीमित अनुप्रयोग |
पावर ट्रांसफार्मर एक का मुख्य घटक है , जो आर्टिकुलेटेड यूनिट सबस्टेशन समग्र बिजली आपूर्ति क्षमता , , ऊर्जा दक्षता और परिचालन विश्वसनीयता का निर्धारण करता है।सिस्टम की
ट्रांसफार्मर चयन में निम्नलिखित प्रमुख कारकों पर विचार करना चाहिए:
लोड आवश्यकताएँ
वर्तमान लोड मांग और भविष्य की विस्तार आवश्यकताओं की गणना की जानी चाहिए, जिसमें शामिल हैं:
औद्योगिक उत्पादन उपकरण
मोटर लोड
एचवीएसी सिस्टम
प्रकाश व्यवस्था
आइ टी के उपकरण
नवीकरणीय ऊर्जा उपकरण
यदि ट्रांसफार्मर की क्षमता अपर्याप्त है, तो इसके परिणामस्वरूप दीर्घकालिक अधिभार संचालन, तापमान में वृद्धि, त्वरित इन्सुलेशन उम्र बढ़ने और सेवा जीवन में कमी हो सकती है।
दूसरी ओर, अत्यधिक ट्रांसफार्मर क्षमता प्रारंभिक निवेश लागत और नो-लोड घाटे को बढ़ाती है, जिससे समग्र परिचालन दक्षता कम हो जाती है।
इसलिए, इंजीनियरिंग डिज़ाइन आमतौर पर उचित क्षमता मार्जिन आरक्षित रखता है। भविष्य में भार वृद्धि को समायोजित करने के लिए
शॉर्ट-सर्किट स्तर
ट्रांसफार्मर चयन के दौरान अधिकतम शॉर्ट-सर्किट करंट , सर्किट ब्रेकर इंटरप्टिंग क्षमता और बसबार झेलने की क्षमता का सावधानीपूर्वक मूल्यांकन किया जाना चाहिए।
बड़ी औद्योगिक परियोजनाओं को आमतौर पर शॉर्ट-सर्किट झेलने के स्तर की आवश्यकता होती है:
25kA
31.5kA
40kA या इससे ऊपर
खराबी की स्थिति में सुरक्षित संचालन सुनिश्चित करने के लिए।
वोल्टेज विनियमन क्षमता
औद्योगिक भार में अक्सर महत्वपूर्ण उतार-चढ़ाव का अनुभव होता है, जिसके लिए उत्कृष्ट वोल्टेज विनियमन प्रदर्शन वाले ट्रांसफार्मर की आवश्यकता होती है.
सामान्य वोल्टेज समायोजन विधियों में शामिल हैं:
ऑफ-सर्किट टैप चेंजर (OCTC)
ऑन-लोड टैप चेंजर (ओएलटीसी)
महत्वपूर्ण लोड अनुप्रयोगों के लिए जैसे:
इस्पात संयंत्र
रासायनिक कारखाने
डेटा केंद्र
बड़ी विनिर्माण सुविधाएं
ऑन-लोड टैप चेंजर (ओएलटीसी) ट्रांसफार्मर अधिक व्यापक रूप से अपनाए जाते हैं क्योंकि वे बिजली की आपूर्ति में बाधा डाले बिना वोल्टेज को नियंत्रित कर सकते हैं, सिस्टम स्थिरता और बिजली की गुणवत्ता में सुधार कर सकते हैं।
स्विचगियर प्रणाली सहित कार्य करती है। बिजली नियंत्रण, सुरक्षा और विद्युत अलगाव . वैक्यूम सर्किट ब्रेकर उत्कृष्ट चाप-बुझाने वाले प्रदर्शन, कम रखरखाव आवश्यकताओं और लंबी सेवा जीवन प्रदान करते हैं, और व्यापक रूप से 10kV, 20kV और 35kV मध्यम-वोल्टेज सिस्टम में उपयोग किए जाते हैं।.
एसएफ₆ सर्किट ब्रेकर उच्च ब्रेकिंग क्षमता प्रदान करते हैं और मुख्य रूप से उच्च-वोल्टेज ट्रांसमिशन सिस्टम और बड़ी क्षमता वाले सबस्टेशनों में लागू होते हैं । हालाँकि, बढ़ती पर्यावरण संरक्षण आवश्यकताओं के साथ, कुछ बाज़ार धीरे-धीरे अधिक पर्यावरण अनुकूल विकल्प अपना रहे हैं।
लोड स्विच का उपयोग सामान्य लोड स्विचिंग, रिंग नेटवर्क बिजली आपूर्ति और बुनियादी सुरक्षा कार्यों के लिए किया जाता है, और आमतौर पर वितरण नेटवर्क और कॉम्पैक्ट सबस्टेशन में पाए जाते हैं। . डिस्कनेक्ट स्विच उपकरण रखरखाव के दौरान एक दृश्य अलगाव बिंदु प्रदान करते हैं, जिससे ऑपरेटिंग कर्मियों की सुरक्षा सुनिश्चित होती है।
आधुनिक यूनिट सबस्टेशन व्यापक रूप से अपनाते हैं माइक्रोप्रोसेसर-आधारित सुरक्षा, बुद्धिमान निगरानी प्रणाली और संचार नेटवर्क को .
मुख्य कार्यों में शामिल हैं:
असामान्य वर्तमान, असामान्य वोल्टेज, जमीनी दोष और असामान्य तापमान स्थितियों की वास्तविक समय की निगरानी;
तेजी से दोष का पता लगाने और सुरक्षा संचालन;
के माध्यम से गलती क्षेत्रों को अलग करना । सर्किट ब्रेकर और सुरक्षा तर्क अप्रभावित क्षेत्रों में बिजली की आपूर्ति बनाए रखते हुए,
IEC 61850 संचार प्रोटोकॉल आधुनिक सबस्टेशनों के लिए एक महत्वपूर्ण मानक बन गया है। इसके फायदों में शामिल हैं:
नियंत्रण केबलों की संख्या कम करना;
उपकरण अंतरसंचालनीयता में सुधार;
दूरस्थ संचालन और रखरखाव का समर्थन करना;
डेटा विश्लेषण और बुद्धिमान संचालन प्रबंधन की सुविधा प्रदान करना।
संलग्नक संरचना उपकरण की पर्यावरणीय अनुकूलनशीलता और विश्वसनीयता निर्धारित करती है।
के लिए जलरोधी सुरक्षा , डिज़ाइन में आमतौर पर शामिल हैं:
जलरोधक सीलिंग स्ट्रिप्स;
वर्षारोधी संरचनाएं;
केबल सीलिंग उपकरण।
के लिए संक्षारण सुरक्षा , सामान्य समाधानों में शामिल हैं:
जस्ती स्टील प्लेटें;
स्टेनलेस स्टील संरचनाएं;
संक्षारण रोधी कोटिंग प्रणालियाँ।
तटीय परियोजनाओं के लिए, उन्नत नमक स्प्रे संक्षारण संरक्षण की आवश्यकता है।
के लिए थर्मल प्रबंधन , बाड़े के डिज़ाइन में शामिल होना चाहिए:
उचित वेंटिलेशन उद्घाटन;
अनुकूलित वायु प्रवाह चैनल;
कूलिंग फैन सिस्टम.
उच्च तापमान वाले वातावरण में, स्थिर संचालन बनाए रखने के लिए अतिरिक्त मजबूर वायु शीतलन प्रणाली और तापमान नियंत्रण उपकरणों की आवश्यकता हो सकती है।
ग्राउंडिंग सिस्टम कर्मियों की सुरक्षा और विश्वसनीय उपकरण संचालन सुनिश्चित करता है।
इसके मुख्य कार्यों में शामिल हैं:
बिजली के झटके को रोकना;
दोष वोल्टेज को कम करना;
बिजली की धाराओं के लिए एक सुरक्षित निर्वहन पथ प्रदान करना।
विशिष्ट डिज़ाइन आवश्यकताओं में शामिल हैं:
ग्राउंडिंग प्रतिरोध ≤ 4Ω;
ट्रांसफार्मर की विश्वसनीय ग्राउंडिंग;
ग्राउंडिंग सिस्टम से धातु के बाड़े का कनेक्शन;
स्थानीय मानकों का अनुपालन करने वाली बिजली संरक्षण ग्राउंडिंग।
बड़ी औद्योगिक परियोजनाओं के लिए, अतिरिक्त कारकों पर विचार किया जाना चाहिए, जिनमें शामिल हैं:
समविभव संबंध;
ग्राउंडिंग ग्रिड डिज़ाइन;
मृदा प्रतिरोधकता की स्थिति।
पारंपरिक सिविल-निर्मित सबस्टेशनों की तुलना में, आर्टिकुलेटेड यूनिट सबस्टेशन कई विद्युत कार्यात्मक मॉड्यूल को एक अत्यधिक कॉम्पैक्ट सिस्टम में एकीकृत करते हैं। के माध्यम से फैक्ट्री प्रीफैब्रिकेशन और मॉड्यूलर विनिर्माण , वे निर्माण दक्षता और परिचालन विश्वसनीयता में सुधार करते हैं।
पारंपरिक सबस्टेशनों को आमतौर पर आवश्यकता होती है:
स्वतंत्र स्विचगियर कमरे;
ट्रांसफार्मर नींव;
कम वोल्टेज वितरण कक्ष;
नियंत्रण कक्ष;
केबल खाइयाँ;
सहायक भवन.
इसके परिणामस्वरूप उच्च सिविल निर्माण लागत और बड़े पैमाने पर भूमि पर कब्ज़ा होता है।
एक एकीकृत डिज़ाइन के साथ, आवश्यक स्थापना क्षेत्र को काफी कम किया जा सकता है। कुछ शहरी वितरण परियोजनाओं में, से अधिक कम किया जा सकता है पारंपरिक समाधानों की तुलना में पदचिह्न को 60% .
यह लाभ विशेष रूप से महत्वपूर्ण है:
शहरी क्षेत्र;
वाणिज्यिक भवन;
औद्योगिक पार्क;
उच्च भूमि लागत वाले स्थान।
पारंपरिक सबस्टेशनों में कई निर्माण चरण शामिल होते हैं, जिनमें शामिल हैं:
नागरिक कार्य;
उपकरण खरीद;
साइट पर स्थापना;
केबल बिछाना;
माध्यमिक वायरिंग;
सिस्टम कमीशनिंग.
पूरी प्रक्रिया में अक्सर कई महीनों की आवश्यकता होती है।
के लिए व्यक्त इकाई सबस्टेशनों , प्रमुख प्रक्रियाएँ जैसे:
संरचनात्मक विनिर्माण;
विद्युत संयोजन;
आंतरिक वाइरिंग;
प्रदर्शन परीक्षण
कारखाने में पूरा किया जाता है।
ऑन-साइट कार्य में मुख्य रूप से शामिल हैं:
फाउंडेशन की तैयारी;

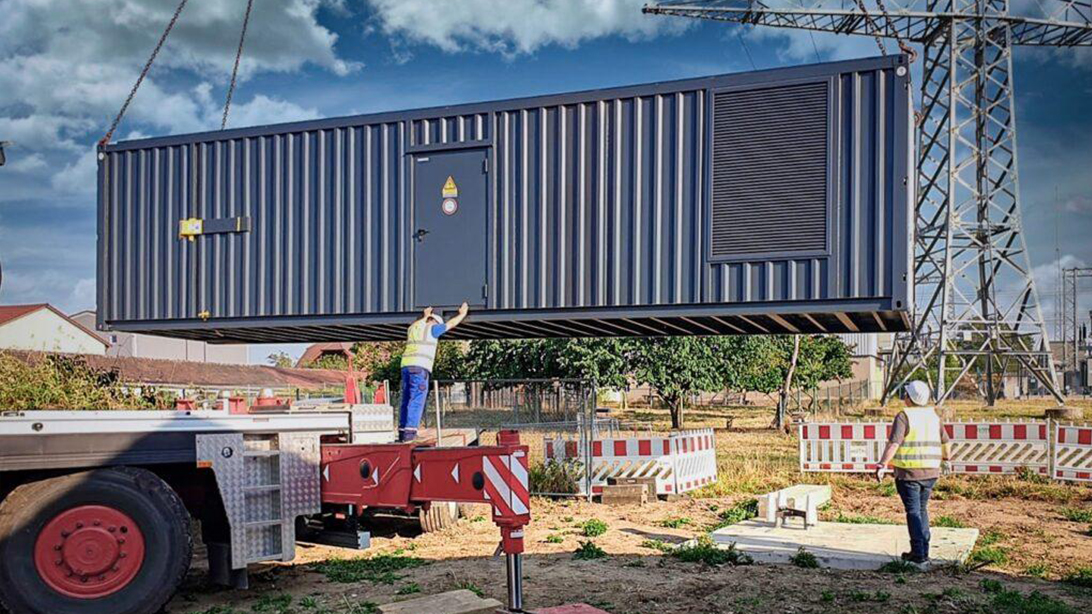

उपकरण उठाना और स्थिति निर्धारण;
केबल कनेक्शन;
अंतिम कमीशनिंग और ऊर्जाकरण।
इससे निर्माण अवधि काफी कम हो जाती है।
तीव्र परिनियोजन क्षमता इसमें स्पष्ट लाभ प्रदान करती है:
नवीकरणीय ऊर्जा परियोजनाएँ;
विदेशी इंजीनियरिंग परियोजनाएँ;
अस्थायी विद्युत आपूर्ति अनुप्रयोग.
पारंपरिक स्थापना विधियों के लिए उपकरणों के कई स्वतंत्र टुकड़ों के परिवहन की आवश्यकता होती है, जिनमें शामिल हैं:
ट्रांसफार्मर;
स्विचगियर पैनल;
नियंत्रण अलमारियाँ;
सहायक उपकरण.
साइट पर डिलीवरी के बाद व्यापक असेंबली कार्य की आवश्यकता होती है।
के साथ आर्टिकुलेटेड यूनिट सबस्टेशनों , अधिकांश विनिर्माण और एकीकरण कार्य कारखाने में पूरा हो जाता है, जो इसमें मदद करता है:
परिवहन बैचों को कम करें;
साइट उपकरण प्रबंधन को सरल बनाएं;
स्थापना त्रुटियों को कम करें;
समन्वय का समय कम करें.
विदेशी परियोजनाओं के लिए, अत्यधिक एकीकृत उपकरण परियोजना वितरण जोखिमों को प्रभावी ढंग से कम कर सकते हैं।
पारंपरिक सबस्टेशनों में बड़ी मात्रा में ऑन-साइट कार्य शामिल होता है, जो इससे प्रभावित हो सकता है:
निर्माण वातावरण;
कार्यकर्ता अनुभव;
मौसम की स्थिति;
प्रोजेक्ट शेड्यूल का दबाव.

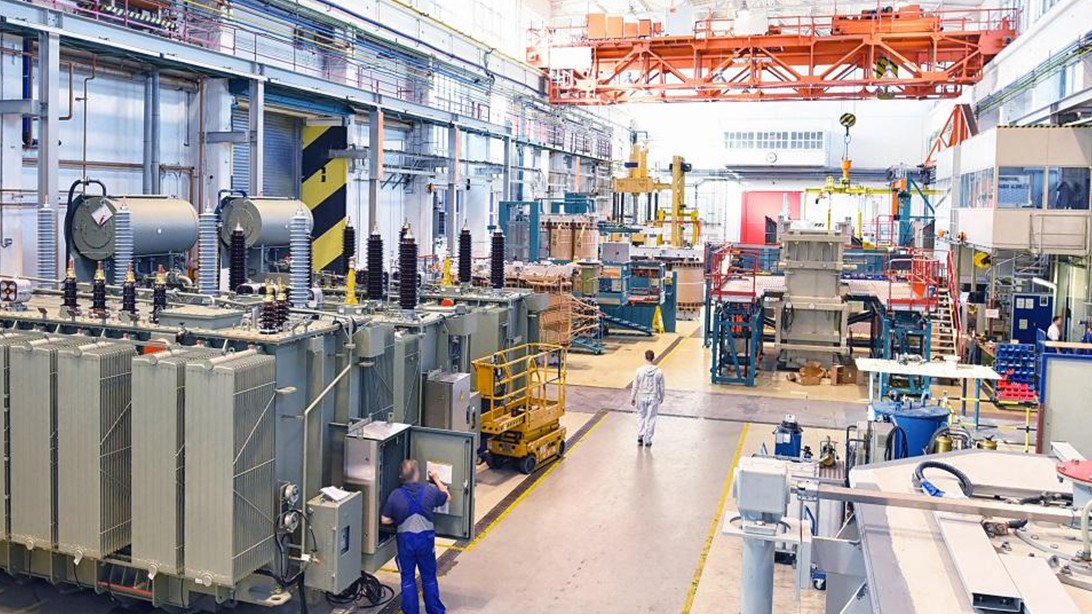

फ़ैक्टरी-आधारित उत्पादन सक्षम बनाता है:
मानकीकृत असेंबली;
नियंत्रित विनिर्माण प्रक्रियाएँ;
फ़ैक्टरी स्वीकृति परीक्षण;
पैरामीटर सत्यापन.
विशिष्ट फ़ैक्टरी परीक्षणों में शामिल हैं:
इन्सुलेशन परीक्षण;
संपर्क प्रतिरोध परीक्षण;
सुरक्षा फ़ंक्शन परीक्षण;
संचार परीक्षण;
तापमान वृद्धि परीक्षण.
यह अधिक स्थिर और सुसंगत उत्पाद गुणवत्ता सुनिश्चित करता है।
संलग्न संरचना बाहरी पर्यावरणीय कारकों के प्रभाव को कम करती है:
कर्मियों द्वारा आकस्मिक संपर्क को रोकना;
पशु घुसपैठ के जोखिम को कम करना;
धूल प्रदूषण को कम करना;
मौसम प्रतिरोध में सुधार.
विभिन्न पर्यावरणीय परिस्थितियों के लिए:
तटीय क्षेत्र:
उन्नत नमक स्प्रे संक्षारण संरक्षण;
नमी प्रतिरोधी डिजाइन;
संघनन विरोधी उपाय.
रेगिस्तानी क्षेत्र:
उच्च धूल संरक्षण स्तर;
बेहतर ताप अपव्यय;
यूवी-प्रतिरोधी सुरक्षा।
ठंडी जलवायु वाले क्षेत्र:
कम तापमान वाली शुरुआती प्रणालियाँ;
तापन प्रणाली;
थर्मल इन्सुलेशन डिजाइन।
आधुनिक औद्योगिक बिजली की माँग निम्न कारणों से बदलती रहती है:
फ़ैक्टरी विस्तार;
नई उत्पादन लाइनें;
नवीकरणीय ऊर्जा क्षमता में वृद्धि;
डेटा सेंटर का विस्तार.
का मॉड्यूलर डिज़ाइन यूनिट सबस्टेशनों भविष्य में विस्तार की अनुमति देता है:
अतिरिक्त ट्रांसफार्मर इकाइयाँ जोड़ना;
अतिरिक्त क्षमता में वृद्धि;
मॉड्यूल कॉन्फ़िगरेशन को समायोजित करना।
यह उन्हें इसके लिए विशेष रूप से उपयुक्त बनाता है:
औद्योगिक पार्क;
नवीकरणीय ऊर्जा आधार;
बड़े रसद केंद्र.
मानकीकृत मॉड्यूलर डिज़ाइन भविष्य के रखरखाव को सरल बनाता है।
ऑपरेटर उपकरण की स्थिति की निगरानी इसके माध्यम से कर सकते हैं:
ऑनलाइन निगरानी प्रणाली;
तापमान निगरानी उपकरण;
विद्युत पैरामीटर अधिग्रहण प्रणाली।
बुद्धिमान कॉन्फ़िगरेशन के साथ, सिस्टम यह हासिल कर सकता है:
दूरस्थ डेटा निगरानी;
दोष अलार्म;
संचालन विश्लेषण;
पूर्वानुमानित रखरखाव.
यह इसके लिए महत्वपूर्ण मूल्य प्रदान करता है:
मानवरहित सबस्टेशन;
विदेशी परियोजनाएँ;
दूरस्थ औद्योगिक सुविधाएं।
शहरीकरण में तेजी के साथ, पारंपरिक सबस्टेशनों को चुनौतियों का सामना करना पड़ता है जैसे:
सीमित भूमि उपलब्धता;
आसपास के वातावरण के लिए सख्त आवश्यकताएं;
निर्माण का आस-पास के निवासियों पर प्रभाव पड़ता है।
आर्टिकुलेटेड यूनिट सबस्टेशनों को व्यापक रूप से लागू किया जा सकता है:
वाणिज्यिक केंद्र;
आवासिय क्षेत्र;
मेट्रो परियोजनाएं;
सार्वजनिक भवन.
उनके फायदों में शामिल हैं:
छोटा पदचिह्न;
आसान शोर नियंत्रण;
बेहतर उपस्थिति;
तेज़ निर्माण गति.
उदाहरण के लिए, एक तटीय शहर ग्रिड आधुनिकीकरण परियोजना ने पारंपरिक सिविल-निर्मित सबस्टेशनों को 10kV पूर्वनिर्मित सबस्टेशनों से बदल दिया । सिस्टम एकीकृत:
उच्च वोल्टेज आने वाले फीडर;
बिजली ट्रांसफार्मर;
कम वोल्टेज वितरण प्रणाली।
एक बुद्धिमान निगरानी प्रणाली से सुसज्जित, इसने हासिल किया:
वोल्टेज निगरानी;
वर्तमान डेटा अधिग्रहण;
तापमान की निगरानी;
रिमोट फॉल्ट अलार्म.
विनिर्माण उद्योगों, धातु प्रसंस्करण संयंत्रों, रासायनिक उद्योगों और ऑटोमोबाइल कारखानों में बिजली आपूर्ति विश्वसनीयता के लिए अत्यधिक उच्च आवश्यकताएं हैं।
आर्टिकुलेटेड यूनिट सबस्टेशनों को उद्यम आवश्यकताओं के अनुसार कॉन्फ़िगर किया जा सकता है, जिनमें शामिल हैं:
एकाधिक समानांतर परिचालन इकाइयाँ;
दोहरी बिजली आपूर्ति प्रणाली;
बुद्धिमान सुरक्षा प्रणालियाँ.
उदाहरण के लिए, एक विदेशी औद्योगिक पार्क ने कई 2500kVA कॉम्पैक्ट सबस्टेशनों को अपनाया । एक मॉड्यूलर बिजली वितरण लेआउट के माध्यम से, परियोजना ने हासिल किया:
क्षेत्रीय विद्युत आपूर्ति;
लाइन लॉस में कमी;
बेहतर बिजली विश्वसनीयता.
भविष्य में विस्तार के दौरान, बढ़ती बिजली की मांग को पूरा करने के लिए अतिरिक्त बिजली आपूर्ति इकाइयों को तुरंत जोड़ा जा सकता है।
सौर फोटोवोल्टिक संयंत्र और पवन फार्म आमतौर पर दूरदराज के क्षेत्रों में स्थित होते हैं जहां पर्यावरण की स्थिति जटिल होती है और निर्माण कार्यक्रम की मांग होती है।
इन परियोजनाओं के लिए आमतौर पर संपूर्ण बिजली रूपांतरण प्रक्रिया को पूरा करने की आवश्यकता होती है:
कम-वोल्टेज बिजली उत्पादन आउटपुट → वोल्टेज बूस्टिंग → मध्यम-वोल्टेज ग्रिड कनेक्शन
सामान्य कॉन्फ़िगरेशन में शामिल हैं:
0.8kV/35kV
690V/35kV
1.14kV/35kV
उपकरण एकीकृत करता है:
स्टेप-अप ट्रांसफार्मर;
उच्च वोल्टेज स्विचगियर;
सुरक्षा उपकरण;
निगरानी प्रणाली.
यह एकीकृत डिज़ाइन ऑन-साइट इंस्टॉलेशन कार्यभार को कम करता है और परियोजना निर्माण दक्षता में सुधार करता है।
परियोजनाएं जैसे:
रेलवे;
हवाई अड्डे;
बंदरगाह;
शहरी रेल पारगमन प्रणाली
बिजली आपूर्ति निरंतरता के लिए अत्यधिक उच्च आवश्यकताएं हैं।
साथ ही, इन परियोजनाओं को अक्सर सामना करना पड़ता है:
सख्त निर्माण कार्यक्रम;
जटिल निर्माण वातावरण;
वितरित बिजली आपूर्ति स्थान।
आर्टिकुलेटेड यूनिट सबस्टेशन शीघ्रता से प्रदान कर सकते हैं:
यांत्रिक उपकरणों के लिए शक्ति;
प्रकाश विद्युत आपूर्ति;
नियंत्रण प्रणाली शक्ति.
इनका व्यापक रूप से उपयोग किया जाता है:
रेलवे विद्युत प्रणालियाँ;
बंदरगाह मशीनरी बिजली की आपूर्ति;
हवाई अड्डे की सुविधाएं;
शहरी परिवहन अवसंरचना.
आपातकालीन स्थितियाँ जैसे:
आपदा से उबरना;
अस्थायी निर्माण स्थल;
बड़े पैमाने पर कार्यक्रम;
अल्पकालिक औद्योगिक परियोजनाएँ
तीव्र एवं विश्वसनीय विद्युत परिनियोजन की आवश्यकता है।
व्यक्त इकाई सबस्टेशनों की सुविधा:
गतिशीलता;
तेजी से स्थापना;
पुन: प्रयोज्यता।
अस्थायी पारंपरिक वितरण प्रणालियों की तुलना में, वे महत्वपूर्ण रूप से सुधार कर सकते हैं:
परिचालन सुरक्षा;
बिजली आपूर्ति विश्वसनीयता;
परिनियोजन दक्षता.
शहरीकरण के निरंतर विकास के साथ, पारंपरिक सबस्टेशनों को सीमित भूमि संसाधनों, आसपास के वातावरण के लिए सख्त आवश्यकताओं और निवासियों पर निर्माण प्रभाव जैसी चुनौतियों का सामना करना पड़ता है। आर्टिकुलेटेड यूनिट सबस्टेशनों को वाणिज्यिक केंद्रों, आवासीय क्षेत्रों, मेट्रो परियोजनाओं और सार्वजनिक भवनों में व्यापक रूप से लागू किया जा सकता है। उनके प्रमुख लाभों में कॉम्पैक्ट पदचिह्न, सुविधाजनक शोर नियंत्रण, आकर्षक उपस्थिति और तेजी से तैनाती शामिल है।
एक तटीय शहर ग्रिड उन्नयन परियोजना में, 10kV पूर्वनिर्मित सबस्टेशन को अपनाया गया था। पारंपरिक सिविल-निर्मित सबस्टेशनों को बदलने के लिए सिस्टम ने मध्यम-वोल्टेज इनकमिंग स्विचगियर, पावर ट्रांसफार्मर और कम-वोल्टेज वितरण उपकरण को एक इकाई में एकीकृत किया। प्राप्त करने के लिए एक बुद्धिमान निगरानी प्रणाली स्थापित की गई थी वोल्टेज निगरानी, वर्तमान माप, तापमान निगरानी और दूरस्थ अलार्म कार्यों को .
विनिर्माण संयंत्रों, धातु प्रसंस्करण उद्योगों, रासायनिक उद्यमों और ऑटोमोटिव कारखानों में बिजली आपूर्ति विश्वसनीयता के लिए अत्यधिक उच्च आवश्यकताएं हैं। आर्टिकुलेटेड यूनिट सबस्टेशनों को ग्राहकों की आवश्यकताओं के अनुसार समानांतर, दोहरी बिजली आपूर्ति प्रणालियों और बुद्धिमान सुरक्षा प्रणालियों में काम करने वाली कई इकाइयों के साथ कॉन्फ़िगर किया जा सकता है।
उदाहरण के लिए, एक विदेशी औद्योगिक पार्क ने कई 2500kVA यूनिट सबस्टेशनों को अपनाया । मॉड्यूलर वितरण डिजाइन के माध्यम से, परियोजना ने क्षेत्रीय बिजली आपूर्ति हासिल की, लाइन घाटे को कम किया, बिजली विश्वसनीयता में सुधार किया, और भविष्य के विकास के दौरान नई बिजली आपूर्ति इकाइयों को जोड़कर तेजी से विस्तार की अनुमति दी।
फोटोवोल्टिक बिजली संयंत्र और पवन फार्म आमतौर पर दूरदराज के क्षेत्रों में स्थित होते हैं जहां पर्यावरण की स्थिति जटिल होती है और निर्माण कार्यक्रम की मांग होती है।
इन परियोजनाओं के लिए आमतौर पर पूर्ण बिजली रूपांतरण प्रक्रिया की आवश्यकता होती है:
लो-वोल्टेज पावर आउटपुट → वोल्टेज बूस्टिंग → मीडियम-वोल्टेज ग्रिड कनेक्शन
सामान्य कॉन्फ़िगरेशन में शामिल हैं:
0.8kV/35kV
690V/35kV
1.14kV/35kV
एकीकृत प्रणाली जोड़ती है:
स्टेप-अप ट्रांसफार्मर
हाई-वोल्टेज स्विचगियर
सुरक्षा उपकरण
निगरानी और नियंत्रण प्रणाली
यह ऑनसाइट इंस्टॉलेशन कार्यभार को काफी कम कर देता है और परियोजना निर्माण दक्षता में सुधार करता है।
रेलवे, हवाई अड्डों, बंदरगाहों और अन्य बुनियादी ढांचा परियोजनाओं के लिए अत्यधिक विश्वसनीय बिजली आपूर्ति की आवश्यकता होती है। साथ ही, इन परियोजनाओं में अक्सर तंग कार्यक्रम, जटिल निर्माण वातावरण और बिखरे हुए बिजली मांग बिंदु शामिल होते हैं।
आर्टिकुलेटेड यूनिट सबस्टेशन निम्नलिखित के लिए तीव्र विद्युत समाधान प्रदान कर सकते हैं:
रेलवे विद्युत प्रणालियाँ
बंदरगाह उपकरण बिजली की आपूर्ति
हवाई अड्डे की सुविधाएं
शहरी रेल पारगमन प्रणाली
वे शीघ्रता से प्रदान कर सकते हैं:
यांत्रिक उपकरणों के लिए बिजली की आपूर्ति
प्रकाश शक्ति
नियंत्रण प्रणाली शक्ति
आपदा निवारण, अस्थायी निर्माण स्थलों, बड़े पैमाने पर होने वाली घटनाओं और अल्पकालिक औद्योगिक परियोजनाओं के लिए तेज़ और विश्वसनीय बिजली तैनाती की आवश्यकता होती है।
आर्टिकुलेटेड यूनिट सबस्टेशन फ़ीचर:
गतिशीलता
तेजी से स्थापना
पुनर्प्रयोग
अस्थायी पारंपरिक वितरण प्रणालियों की तुलना में, वे सुरक्षा, विश्वसनीयता और तैनाती दक्षता में उल्लेखनीय सुधार करते हैं।
यद्यपि आर्टिकुलेटेड यूनिट सबस्टेशन फैक्ट्री-पूर्वनिर्मित विनिर्माण विधियों को अपनाते हैं, ऑनसाइट स्थापना गुणवत्ता सीधे दीर्घकालिक परिचालन विश्वसनीयता को प्रभावित करती है। बड़ी औद्योगिक परियोजनाओं, नवीकरणीय ऊर्जा परियोजनाओं और विदेशी इंजीनियरिंग अनुप्रयोगों के लिए, स्थापना को तकनीकी आवश्यकताओं का सख्ती से पालन करना होगा।
उपकरण के मौके पर पहुंचने से पहले, निम्नलिखित कार्य पूरे होने चाहिए:
नींव निर्माण
केबल ट्रेंच और केबल रूटिंग की तैयारी
ग्राउंडिंग सिस्टम की स्थापना
नींव को निम्नलिखित आवश्यकताओं को पूरा करना होगा:
उपकरण का वजन
भूकंपीय प्रतिरोध
जलनिकास
केबल प्रवेश एवं निकास व्यवस्था
मुख्य निरीक्षण बिंदुओं में शामिल हैं:
फाउंडेशन स्तर की सटीकता
नींव स्तर को निम्न का उपयोग करके मापा जाना चाहिए:
लेजर मापने के उपकरण
स्तरीय उपकरण
अत्यधिक विचलन का कारण हो सकता है:
बाड़े की विकृति
दरवाज़ा बंद करने की समस्या
आंतरिक उपकरणों पर असमान यांत्रिक तनाव
एंबेडेड घटक
एंबेडेड भागों को उपकरण बेस फ्रेम से सटीक रूप से मेल खाना चाहिए।
केबल एंट्री डिज़ाइन
फाउंडेशन को आरक्षित रखना चाहिए:
हाई-वोल्टेज केबल उद्घाटन
लो-वोल्टेज केबल का खुलना
केबल चैनलों को नियंत्रित करें
डिज़ाइन पर विचार करना चाहिए:
जलरोधक सुरक्षा
छोटे जानवरों के प्रवेश की रोकथाम
भविष्य के रखरखाव की सुविधा
बाहरी स्थापनाओं के लिए आमतौर पर जल निकासी ढलानों और जल-संचय रोधी संरचनाओं की आवश्यकता होती है।
ग्राउंडिंग सिस्टम
ग्राउंडिंग सिस्टम में शामिल हैं:
सुरक्षात्मक ग्राउंडिंग
कार्यशील ग्राउंडिंग
बिजली संरक्षण ग्राउंडिंग
विशिष्ट आवश्यकताएँ:
ग्राउंड प्रतिरोध ≤4Ω
धातु के बाड़े की विश्वसनीय ग्राउंडिंग
सुरक्षित ग्राउंडिंग कनेक्शन
विशेष परियोजनाएँ जैसे:
डेटा केंद्र
उपकेंद्रों
नवीकरणीय ऊर्जा संयंत्र
स्थानीय मानकों के अनुसार कम ग्राउंडिंग प्रतिरोध की आवश्यकता हो सकती है।
निरीक्षण वस्तुओं में शामिल हैं:
उपस्थिति निरीक्षण
जाँच करना:
बाड़े की विकृति
सतह पर खरोंचें
संक्षारणरोधी कोटिंग की अखंडता
दरवाज़े के ताले और कब्ज़े
विदेशी परिवहन परियोजनाओं के लिए, विशेष ध्यान दिया जाना चाहिए:
समुद्री परिवहन कंपन प्रभाव
पैकेजिंग को नमी से नुकसान
सहायक उपकरण निरीक्षण
सत्यापित करें:
ऑपरेशन मैनुअल
विद्युत चित्र
फ़ैक्टरी परीक्षण रिपोर्ट
प्रमाण पत्र
स्पेयर पार्ट्स
संचालन उपकरण
ग्राउंडिंग सहायक उपकरण
अतिरिक्त घटक
आंतरिक उपकरण निरीक्षण
जाँच करना:
ट्रांसफार्मर की स्थिति
स्विचगियर की स्थिति
बसबार कनेक्शन
द्वितीयक वायरिंग
सुनिश्चित करना:
कोई ढीलापन नहीं
क्षतिग्रस्त नाही
कोई असामान्य स्थिति नहीं
उठाने से पहले, एक विस्तृत उठाने की योजना, सुरक्षा उपाय और कार्मिक जिम्मेदारियाँ स्थापित की जानी चाहिए।
उपयुक्त उठाने वाले उपकरण का चयन किया जाना चाहिए, जैसे:
मोबाइल क्रेन
क्रॉलर क्रेन
निम्नलिखित का उपयोग करके उपकरण उठाना सख्त वर्जित है:
गैर-मानक उठाने वाले बिंदु
बाड़े की ऊपरी संरचना
निर्माता द्वारा निर्दिष्ट लिफ्टिंग पॉइंट का उपयोग करें:
संतुलन बनाए रखें
टकराव से बचें
बाड़े के विरूपण को रोकें
आंतरिक उपकरण विस्थापन को रोकें
नींव पर स्थापना के बाद, सत्यापित करें:
समतलता
ऊर्ध्वाधर संरेखण
एंकर बोल्ट की स्थिति
प्राथमिक केबल कनेक्शन
पुष्टि करें कि केबल विनिर्देश निम्नलिखित आवश्यकताओं को पूरा करते हैं:
रेटेड वोल्टेज
वर्तमान वहन क्षमता
शॉर्ट-सर्किट झेलने की क्षमता
कनेक्शन के बाद:
ए/बी/सी चरण अनुक्रम सत्यापित करें
चरण संबंध की पुष्टि करें
यह रोकता है:
मोटर रिवर्स रोटेशन
असामान्य उपकरण संचालन
सेकेंडरी कंट्रोल वायरिंग
इसमें शामिल हैं:
सुरक्षा सर्किट
नियंत्रण सर्किट
संचार लाइनें
सिग्नल अधिग्रहण प्रणाली
आधुनिक बुद्धिमान इकाई सबस्टेशनों में आमतौर पर शामिल हैं:
पीएलसी नियंत्रक
बुद्धिमान सुरक्षा रिले
दूरस्थ संचार मॉड्यूल
के माध्यम से IEC 61850 संचार , सिस्टम सक्षम बनाता है:
आंकड़ा अधिग्रहण
स्थिति की निगरानी
दूरस्थ रखरखाव
ग्राउंडिंग कनेक्शन
विश्वसनीय ग्राउंडिंग सुनिश्चित करें:
दीवार
ट्रांसफार्मर टैंक
स्विचगियर के धातु भाग
व्यक्तिगत उपकरण परीक्षण
ट्रांसफार्मर परीक्षण
इसमें शामिल हैं:
इन्सुलेशन प्रदर्शन परीक्षण
ट्रांसफार्मर अनुपात परीक्षण
घुमावदार प्रतिरोध परीक्षण
तापमान नियंत्रण प्रणाली का परीक्षण
स्विचगियर परीक्षण
इसमें शामिल हैं:
ब्रेकर खोलने और बंद करने का कार्य
यांत्रिक संचालन परीक्षण
सुरक्षा फ़ंक्शन परीक्षण
नियंत्रण प्रणाली परीक्षण
इसमें शामिल हैं:
सिग्नल फीडबैक सत्यापन
संचार स्थिति परीक्षण
अलार्म फ़ंक्शन सत्यापन
सिस्टम एकीकरण परीक्षण
सत्यापित करें:
सुरक्षा तर्क
नियंत्रण कार्य
संचार कार्य
आपस में जुड़ते रिश्ते
ऊर्जाकरण परीक्षण
आधिकारिक संचालन से पहले:
नो-लोड ऑपरेशन परीक्षण
चरण सत्यापन
वोल्टेज माप
तापमान वृद्धि अवलोकन
पुष्टि करना:
कोई असामान्य शोर नहीं
कोई असामान्य तापमान वृद्धि नहीं
कोई गलत सुरक्षा ऑपरेशन नहीं
स्वीकृति में शामिल हैं:
तकनीकी पैरामीटर सत्यापन
पुष्टि करना:
रेटेड क्षमता
वोल्टेज स्तर
सुरक्षा रेटिंग
सुरक्षा विन्यास
विद्युत परीक्षण
शामिल:
इंसुलेशन परीक्षण
ग्राउंडिंग परीक्षण
सुरक्षा रिले परीक्षण
दस्तावेज़ीकरण समीक्षा
आवश्यक दस्तावेज़ों में शामिल हैं:
फ़ैक्टरी परीक्षण रिपोर्ट
स्थापना रिकार्ड
कमीशनिंग रिपोर्ट
उपकरण चित्र
रखरखाव मैनुअल
संपूर्ण दस्तावेज़ीकरण भविष्य के संचालन और रखरखाव के लिए एक महत्वपूर्ण आधार प्रदान करता है।
वैश्विक ऊर्जा परिवर्तन और औद्योगिक डिजिटलीकरण के साथ, आर्टिकुलेटेड यूनिट सबस्टेशन उच्च दक्षता, बेहतर संचालन और बेहतर पर्यावरणीय अनुकूलन क्षमता की ओर विकसित हो रहे हैं।
भविष्य के यूनिट सबस्टेशन एकीकृत होंगे:
ऑनलाइन निगरानी
डेटा विश्लेषण
रिमोट कंट्रोल
स्थिति की भविष्यवाणी
बुद्धिमान सेंसर के माध्यम से, सिस्टम निगरानी कर सकते हैं:
तापमान
मौजूदा
वोल्टेज
आंशिक निर्वहन
उपकरण परिचालन की स्थिति
यह संभावित विफलताओं का शीघ्र पता लगाने में सक्षम बनाता है।
की तीव्र वृद्धि:
सौर ऊर्जा
पवन ऊर्जा
ऊर्जा भंडारण
मॉड्यूलर सबस्टेशनों की मांग बढ़ती रहेगी।
भविष्य की नवीकरणीय परियोजनाएँ तेजी से इन पर निर्भर होंगी:
एकीकृत स्टेप-अप सबस्टेशन
स्मार्ट यूनिट सबस्टेशन
डिजिटल निगरानी प्रणाली
जटिल वातावरण जैसे:
रेगिस्तानी क्षेत्र
तटीय क्षेत्र
ठंडी जलवायु
उष्णकटिबंधीय क्षेत्र
उच्च उपकरण विश्वसनीयता की आवश्यकता है।
भविष्य के डिज़ाइनों पर अधिक ध्यान दिया जाएगा:
संक्षारण प्रतिरोध
नमी संरक्षण
गर्मी लंपटता
धूल से सुरक्षा
के माध्यम से:
उन्नत सामग्री
अनुकूलित संरचनाएँ
जीवनचक्र विश्वसनीयता में सुधार करने के लिए।
वैश्विक औद्योगीकरण, विद्युतीकरण और नवीकरणीय ऊर्जा उद्योगों के निरंतर विकास के साथ, बिजली बुनियादी ढांचा तेजी से तैनाती, उच्च दक्षता और स्मार्ट संचालन की ओर बढ़ रहा है।
हालाँकि पारंपरिक सबस्टेशन तकनीकी रूप से परिपक्व हैं, लेकिन कुछ सीमाओं के कारण वे धीरे-धीरे कुछ आधुनिक परियोजनाओं के लिए कम उपयुक्त होते जा रहे हैं:
निर्माण काल
जमीन पर कब्ज़ा
ऑनसाइट स्थापना जटिलता
पर्यावरण अनुकूलता
आर्टिकुलेटेड यूनिट सबस्टेशन एकीकृत करते हैं:
बिजली ट्रांसफार्मर
मध्यम और उच्च वोल्टेज स्विचगियर
कम वोल्टेज वितरण प्रणाली
सुरक्षा और नियंत्रण प्रणाली
बुद्धिमान संचार उपकरण
एक पूर्ण फैक्ट्री-निर्मित इकाई में, विनिर्माण से लेकर ऑनसाइट संचालन तक कुशल कनेक्शन प्राप्त करना।
वर्ग |
कोर मूल्य |
|---|---|
उत्पाद का निर्धारण |
ट्रांसफार्मर, स्विचगियर और सुरक्षा उपकरणों को मिलाकर फैक्ट्री-पूर्वनिर्मित एकीकृत बिजली वितरण प्रणाली |
वोल्टेज रेंज |
11kV-220kV सहित कई वोल्टेज स्तरों को कवर करता है |
क्षमता सीमा |
सैकड़ों केवीए से लेकर 100एमवीए तक के अनुप्रयोग |
अंतरिक्ष लाभ |
पारंपरिक सबस्टेशनों की तुलना में फ़ुटप्रिंट को उल्लेखनीय रूप से कम करता है |
निर्माण दक्षता |
फैक्ट्री निर्माण से ऑनसाइट निर्माण का समय कम हो जाता है |
गुणवत्ता नियंत्रण |
फ़ैक्टरी परीक्षण निरंतरता और विश्वसनीयता सुनिश्चित करता है |
सुरक्षा प्रदर्शन |
संलग्न संरचना कर्मियों की सुरक्षा और पर्यावरण संरक्षण में सुधार करती है |
विस्तार क्षमता |
भविष्य में भार वृद्धि और मॉड्यूलर विस्तार का समर्थन करता है |
बुद्धिमत्ता |
IEC 61850 जैसी डिजिटल संचार प्रणालियों का समर्थन करता है |
सेवा जीवन |
आमतौर पर उचित रखरखाव के तहत 30 वर्षों से अधिक |
व्यावहारिक अनुप्रयोगों से, आर्टिकुलेटेड यूनिट सबस्टेशन इसके लिए महत्वपूर्ण समाधान बन गए हैं:
शहरी वितरण उन्नयन
औद्योगिक पार्क
नवीकरणीय ऊर्जा परियोजनाएँ
डाटा सेंटर बिजली की आपूर्ति
बंदरगाह और हवाई अड्डे
अस्थायी और आपातकालीन बिजली प्रणालियाँ
भविष्य में, तेजी से एआई डेटा सेंटर निर्माण, नवीकरणीय ऊर्जा विस्तार, औद्योगिक स्वचालन विकास और वैश्विक ग्रिड आधुनिकीकरण के साथ, तेजी से तैनाती, अत्यधिक विश्वसनीय, अत्यधिक एकीकृत बिजली वितरण उपकरणों की मांग बढ़ती रहेगी।
पारंपरिक सबस्टेशनों का निर्माण ऑनसाइट किया जाता है, जिसके लिए ट्रांसफार्मर, स्विचगियर, नियंत्रण उपकरण और सहायक भवनों की अलग-अलग स्थापना की आवश्यकता होती है, जिसके परिणामस्वरूप निर्माण की अवधि लंबी हो जाती है।
एक आर्टिकुलेटेड यूनिट सबस्टेशन फ़ैक्टरी-पूर्वनिर्मित विनिर्माण को अपनाता है। डिलीवरी से पहले, उपकरण ने संरचनात्मक संयोजन, विद्युत कनेक्शन और प्रदर्शन परीक्षण पूरा कर लिया है। ऑनसाइट कार्य में मुख्य रूप से शामिल हैं:
फाउंडेशन की तैयारी
उठाने की स्थापना
केबल कनेक्शन
चालू
यह तेज़ निर्माण, सरल स्थापना और अधिक स्थिर गुणवत्ता प्रदान करता है।
अनुप्रयोगों में शामिल हैं:
उत्पादक संयंत्र
इस्पात कारखाने
रासायनिक सुविधाएं
खनन उद्यम
सौर ऊर्जा संयंत्र
हवा के खेत
ऊर्जा भंडारण परियोजनाएँ
व्यावसायिक भवन
आवासिय क्षेत्र
मेट्रो सिस्टम
हवाई अड्डों
बंदरगाहों
अस्थायी शक्ति
आपातकालीन बिजली आपूर्ति
विदेशी इंजीनियरिंग परियोजनाएँ
सामान्य सुरक्षा रेटिंग में शामिल हैं:
आईपी54
इसके लिए उपयुक्त:
सामान्य बाहरी वातावरण
शहरी वितरण परियोजनाएँ
औद्योगिक पार्क
प्रदान करता है:
धूल से सुरक्षा
छींटे जल संरक्षण
आईपी65
इसके लिए उपयुक्त:
उच्च आर्द्रता वाले क्षेत्र
रेगिस्तानी वातावरण
तटीय क्षेत्र
उच्च सुरक्षा क्षमता प्रदान करता है.
विशेष वातावरण जैसे:
समुद्री नमक स्प्रे
रासायनिक संक्षारण
उच्च तापमान वाले क्षेत्र
अतिरिक्त डिज़ाइन की आवश्यकता है जिसमें शामिल हैं:
संक्षारण रोधी सामग्री
सीलिंग संरचनाएं
पर्यावरण नियंत्रण प्रणाली
हाँ।
नवीकरणीय ऊर्जा परियोजनाएँ प्रमुख अनुप्रयोग क्षेत्रों में से एक हैं।
फोटोवोल्टिक परियोजनाओं के लिए, उपकरण आमतौर पर कार्य करता है:
पीवी इन्वर्टर आउटपुट → वोल्टेज बूस्टिंग → मध्यम-वोल्टेज ग्रिड कनेक्शन
सामान्य कॉन्फ़िगरेशन में शामिल हैं:
0.8kV/35kV
1kV/35kV
10kV/35kV
फायदे में शामिल हैं:
तेजी से स्थापना
सुविधाजनक परिवहन
दूरस्थ वातावरण के लिए अनुकूलनशीलता
डिज़ाइन जीवन आमतौर पर है:
30-40 वर्ष
वास्तविक सेवा जीवन इस पर निर्भर करता है:
परिचालन लागत वातावरण
लोड स्तर
रखरखाव की गुणवत्ता
सुरक्षा रेटिंग
तटीय क्षेत्रों पर ध्यान देने की आवश्यकता है:
संक्षारण संरक्षण
नमी संरक्षण
उच्च तापमान वाले क्षेत्रों पर ध्यान देने की आवश्यकता है:
शीतलतापूर्ण प्रदर्शन
इन्सुलेशन जीवनकाल
उचित डिज़ाइन और रखरखाव परिचालन जीवन को महत्वपूर्ण रूप से बढ़ा सकता है।
महत्वपूर्ण कारकों में शामिल हैं:
उत्तरी अमेरिका: 480V सिस्टम
यूरोप: 10kV/20kV सिस्टम
मध्य पूर्व: 11kV/22kV सिस्टम
तापमान
नमी
ऊंचाई
नमक का स्प्रे
धूल
आईईसी मानक
स्थानीय विद्युत नियम
परियोजना विशिष्टताएँ
समुद्री नमी संरक्षण
पैकेजिंग सुरक्षा
लंबी दूरी की परिवहन स्थिरता
भविष्य का विकास तीन क्षेत्रों पर केंद्रित होगा:
1. बुद्धि
ऑनलाइन निगरानी
दूरस्थ संचार
स्थिति का निदान
मानव रहित ऑपरेशन
पूर्वानुमानित रखरखाव
2. उच्च दक्षता
उच्च दक्षता वाले ट्रांसफार्मर
कम हानि वाला डिज़ाइन
स्मार्ट ऊर्जा प्रबंधन
जीवनचक्र परिचालन लागत में कमी
3. मॉड्यूलरीकरण
मानकीकृत मॉड्यूल
तीव्र विस्तार
लचीले संयोजन
विभिन्न परियोजना पैमानों पर अनुकूलन
