Con el rápido desarrollo de de la construcción industrial a nivel mundial , las mejoras de la infraestructura eléctrica y los proyectos de energía renovable , la demanda de de implementación rápida , altamente confiables y equipos de distribución de energía modulares continúa creciendo. tradicionales La construcción de subestaciones generalmente implica un proceso largo, que incluye de obras civiles, , la adquisición de equipos , la instalación en sitio , , el cableado secundario y la puesta en servicio . Para a gran escala , proyectos industriales remota proyectos de energía y proyectos con cronogramas ajustados, los enfoques convencionales a menudo enfrentan desafíos como largos períodos de construcción, coordinación compleja del sitio y dificultades en el control de calidad..
La Subestación Unitaria Articulada ha surgido como una solución avanzada e integrada de distribución de energía en respuesta a estos desafíos. A través de un diseño prefabricado en fábrica , el sistema integra componentes eléctricos clave, incluidos transformadores de potencia , , aparamenta de media tensión, , sistemas de distribución de baja tensión, , dispositivos de protección y control , y equipos auxiliares en una unidad de subestación modular completa..
El montaje principal, la conexión eléctrica y las pruebas de fábrica se completan antes del transporte al sitio del proyecto. En comparación con los métodos de construcción tradicionales, este enfoque reduce significativamente el trabajo de instalación en el sitio , mejora la confiabilidad y consistencia del equipo , acorta el tiempo de puesta en servicio del proyecto y mejora la eficiencia general del sistema de energía..
La Subestación Unitaria Articulada se aplica ampliamente en parques industriales, , redes de distribución de energía urbana, , proyectos de energía renovable, , plantas de energía solar, , proyectos de energía eólica , , desarrollos de infraestructura y sistemas de suministro de energía temporal..
Según los datos de la investigación de mercado, el mercado mundial de subestaciones prefabricadas continúa experimentando un crecimiento constante. La expansión de la fabricación industrial , la rápida construcción de centros de datos , el aumento de la inversión en proyectos de energía solar fotovoltaica y eólica y la modernización de las redes eléctricas están impulsando una fuerte demanda de subestaciones modulares y soluciones eléctricas integradas..
Para las empresas de servicios públicos, , contratistas de EPC , , empresas industriales y desarrolladores de energía renovable , una comprensión integral de la estructura, las especificaciones técnicas y los escenarios de aplicación de las subestaciones unitarias articuladas puede mejorar la eficiencia de la planificación de proyectos , optimizar el diseño de distribución de energía y reducir los riesgos de operación y mantenimiento a largo plazo..
Una subestación unitaria articulada es un sistema completo de distribución de energía diseñado y fabricado en fábrica que combina múltiples componentes eléctricos en una unidad de suministro de energía totalmente integrada a través de un enfoque de diseño modular..
tradicionales Los sistemas de subestaciones generalmente se instalan in situ mediante un proceso paso a paso: aparamenta de media tensión → transformador de potencia → equipo de distribución de baja tensión → sistema de protección y control . Cada componente se transporta por separado al sitio del proyecto, seguido de la instalación mecánica, las conexiones eléctricas , el cableado secundario y la puesta en servicio del sistema.
Por el contrario, una subestación unitaria articulada completa los principales procesos de diseño y ensamblaje durante la producción en fábrica, incluido el diseño de la disposición del equipo , , las conexiones de las barras colectoras internas, , la instalación del circuito de control , , la configuración del sistema de protección y las pruebas de aceptación en fábrica (FAT) . Después del transporte al sitio, solo se requiere la preparación básica de los cimientos, el levantamiento y posicionamiento del equipo, la conexión de cables y la puesta en servicio final antes de que el sistema pueda energizarse y ponerse en operación.
El término 'articulado' refleja la conexión coordinada y la interacción entre múltiples módulos funcionales dentro de la subestación. Aunque el sistema consta de varias unidades eléctricas independientes , está diseñado, operado y gestionado como una solución completa e integrada de distribución de energía..
Según IEEE C37.121-2020 , una subestación unitaria se utiliza principalmente para la transformación de voltaje en sistemas de energía trifásicos y consta de un transformador junto con equipos eléctricos primarios y secundarios asociados . Cubre aplicaciones de subestaciones unitarias trifásicas con tensiones nominales primarias que van desde 601 V a 52 kV..
En el mercado chino, productos similares se denominan comúnmente subestaciones prefabricadas , , subestaciones en paquete o subestaciones compactas . De acuerdo con el estándar de subestaciones prefabricadas de alto y bajo voltaje GB/T 17467-2020 , una subestación prefabricada es un conjunto eléctrico completo que integra de aparamenta de alto voltaje , transformadores de potencia y equipos de distribución de bajo voltaje dentro de la misma estructura de gabinete.

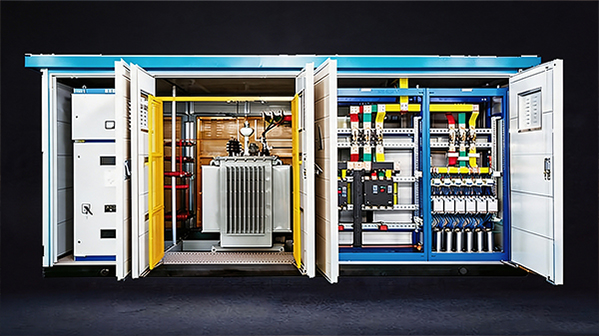

Una subestación unitaria típica consta principalmente de los siguientes componentes clave:
El transformador de potencia es el componente central de una Subestación Unitaria Articulada , responsable de convertir la energía eléctrica entre diferentes niveles de voltaje. Las combinaciones de voltaje comunes incluyen 33 kV/11 kV , 69 kV/13,8 kV , 132 kV/33 kV y 220 kV/33 kV.
El sistema puede equiparse con un transformador sumergido en aceite o un transformador de tipo seco fundido en resina epoxi..
Los transformadores sumergidos en aceite presentan gran capacidad, excelente rendimiento de disipación de calor y alta confiabilidad operativa. Se utilizan ampliamente en proyectos de redes eléctricas , , grandes instalaciones industriales y subestaciones elevadoras de energía renovable..
Los transformadores de tipo seco moldeados con resina epoxi ofrecen ventajas tales como ausencia de riesgo de fugas de aceite, alto rendimiento de seguridad contra incendios y bajos requisitos de mantenimiento. Se aplican comúnmente en edificios comerciales, , centros de datos , , sistemas de distribución de energía urbana y otras ubicaciones con estrictos requisitos ambientales y de seguridad.
La aparamenta de media tensión es responsable de de distribución de energía , la protección de la línea y del aislamiento de los equipos dentro de la subestación.
Normalmente incluye:
Disyuntores de vacío (VCB)
Disyuntores SF₆
interruptores de carga
Desconectar interruptores
Seccionadores de tierra
Estos dispositivos permiten una rápida interrupción de fallas , un mantenimiento seguro de los equipos y un ajuste flexible de los modos de operación, garantizando la confiabilidad y seguridad del sistema de distribución de energía de media tensión..
El sistema de distribución de baja tensión entrega energía eléctrica a los usuarios finales y a las cargas finales.
Normalmente incluye:
Aparamenta de entrada de baja tensión
Paneles de alimentación salientes
Armarios de condensadores para corrección del factor de potencia.
Módulos de monitoreo inteligentes
La configuración del sistema debe personalizarse según las características de la carga, incluida la cantidad de alimentadores salientes, la capacidad nominal , de cortocircuito de corriente y los requisitos del circuito de respaldo, lo que garantiza una distribución de energía de bajo voltaje estable y eficiente..
modernas Las subestaciones unitarias adoptan cada vez más soluciones de control y protección digital para mejorar la confiabilidad operativa y los niveles de automatización.
Las funciones principales incluyen:
Protección contra sobrecorriente
Protección contra cortocircuitos
Protección de falla a tierra
Monitoreo de temperatura
Comunicación y monitoreo remotos
Al adoptar el protocolo de comunicación IEC 61850 , el sistema puede reducir la cantidad de cables de control, mejorar la eficiencia de la transmisión de datos, admitir operación y mantenimiento inteligentes y habilitar funciones avanzadas como la evaluación remota , de la condición y el mantenimiento predictivo..
El gabinete de la subestación no solo protege el equipo eléctrico interno sino que también garantiza un funcionamiento confiable en diferentes condiciones ambientales.
Las consideraciones clave de diseño incluyen:
Protección impermeable
Protección contra el polvo
Resistencia a la corrosión
resistencia a los rayos ultravioleta
Protección contra impactos mecánicos
Los grados de protección comunes incluyen IP54 , , IP55 e IP65..
Para entornos hostiles como áreas costeras, regiones de alta temperatura y ubicaciones desérticas, se requieren medidas de diseño adicionales, incluidos recubrimientos anticorrosivos mejorados , estructuras de sellado mejoradas , sistemas de ventilación optimizados y soluciones avanzadas de gestión térmica para garantizar la confiabilidad del equipo a largo plazo.
Especificaciones Técnicas de Subestación Unitaria Articulada
El diseño de una subestación unitaria articulada es altamente flexible y se puede personalizar de acuerdo con diferentes escenarios de aplicación, , niveles de voltaje de suministro de energía y requisitos de carga . Las especificaciones técnicas típicas son las siguientes:
Parámetro |
Rango típico |
|---|---|
Tensión nominal |
11kV - 220kV |
Frecuencia nominal |
50Hz/60Hz |
Capacidad del transformador |
1MVA - 100MVA |
Tipo de transformador |
Inmerso en aceite/tipo seco |
Clasificación de equipos de alto voltaje |
Hasta 245kV |
Clasificación de equipos de media tensión |
3,3kV - 36kV |
Corriente nominal |
630A-4000A |
Capacidad de resistencia a cortocircuitos |
25 kA - 50 kA |
Grado de protección |
IP54 - IP65 |
Sistema de comunicación |
CEI 61850 |
Método de enfriamiento |
ONÁN / ONAF |
Diseño de vida |
30 - 40 años |
La configuración de una Subestación Unitaria Articulada se puede ajustar según los requisitos específicos del proyecto.
Para grandes parques industriales , las configuraciones típicas incluyen sistemas de 11 kV/0,4 kV o 22 kV/0,4 kV con capacidades de transformador que van desde 2500 kVA a 5000 kVA..
Para proyectos de energía renovable , las consideraciones clave incluyen sistemas elevadores de 35 kV , de gran capacidad de transformadores de potencia , sistemas de protección de conexión a la red y funciones de monitoreo remoto..
Para los proyectos de distribución de energía urbana , generalmente se da prioridad al diseño compacto, el funcionamiento silencioso, la apariencia estética y las capacidades inteligentes de operación y gestión.
Tipos comunes de subestaciones unitarias en el mercado chino
Tipo |
Características estructurales |
Aplicaciones típicas |
|---|---|---|
Subestación de paquete tipo europeo |
La aparamenta de alta tensión , el transformador y la aparamenta de baja tensión se instalan en compartimentos separados. Proporciona alta seguridad, mantenimiento conveniente y admite sistemas de automatización. |
Redes de distribución urbana, edificios comerciales, parques industriales, equipamientos públicos importantes. |
Subestación transformadora tipo pedestal tipo americano |
El transformador y el equipo de alto voltaje están integrados dentro del tanque de aceite, presentando una estructura compacta, tamaño reducido y menor costo. |
Áreas residenciales, pequeños proyectos comerciales y aplicaciones con espacio limitado |
El transformador de potencia es el componente central de una subestación unitaria articulada y determina la capacidad general de suministro de energía , , la eficiencia energética y la confiabilidad operativa del sistema.
La selección del transformador debe considerar los siguientes factores clave:
Requisitos de carga
Se debe calcular la demanda de carga actual y los requisitos de expansión futura, incluyendo:
Equipos de producción industrial
Cargas de motores
sistemas de climatización
Sistemas de iluminación
equipo de TI
Equipos de energía renovable.
Si la capacidad del transformador es insuficiente, puede provocar una sobrecarga a largo plazo, un aumento de temperatura, un envejecimiento acelerado del aislamiento y una vida útil reducida.
Por otro lado, la capacidad excesiva del transformador aumenta los costos de inversión inicial y las pérdidas sin carga, lo que reduce la eficiencia operativa general.
Por lo tanto, el diseño de ingeniería generalmente reserva un margen de capacidad apropiado para acomodar el crecimiento futuro de la carga.
Nivel de cortocircuito
La corriente máxima de cortocircuito , la capacidad de interrupción del disyuntor y la capacidad de resistencia de la barra colectora deben evaluarse cuidadosamente durante la selección del transformador.
Los grandes proyectos industriales normalmente requieren niveles de resistencia a cortocircuitos de:
25kA
31,5kA
40 kA o superior
para garantizar un funcionamiento seguro en condiciones de fallo.
Capacidad de regulación de voltaje
Las cargas industriales a menudo experimentan fluctuaciones significativas, lo que requiere transformadores con un excelente rendimiento de regulación de voltaje..
Los métodos comunes de ajuste de voltaje incluyen:
Cambiador de tomas fuera de circuito (OCTC)
Cambiador de tomas bajo carga (OLTC)
Para aplicaciones de carga crítica como:
Plantas siderúrgicas
Fábricas de productos químicos
Centros de datos
Grandes instalaciones de fabricación
Los transformadores de cambiador de tomas en carga (OLTC) se adoptan más ampliamente porque pueden regular el voltaje sin interrumpir el suministro de energía, lo que mejora la estabilidad del sistema y la calidad de la energía.
El sistema de aparamenta realiza funciones que incluyen control de potencia, protección y aislamiento eléctrico. . Los disyuntores de vacío ofrecen un excelente rendimiento de extinción de arco, bajos requisitos de mantenimiento y una larga vida útil, y se utilizan ampliamente en sistemas de media tensión de 10 kV, 20 kV y 35 kV..
Los disyuntores SF₆ proporcionan una mayor capacidad de corte y se aplican principalmente en sistemas de transmisión de alto voltaje y subestaciones de gran capacidad . Sin embargo, con los crecientes requisitos de protección ambiental, algunos mercados están adoptando gradualmente alternativas más respetuosas con el medio ambiente.
Los interruptores de carga se utilizan para conmutación de carga normal, suministro de energía de red en anillo y funciones de protección básica, y se encuentran comúnmente en redes de distribución y subestaciones compactas. . Los interruptores de desconexión proporcionan un punto de aislamiento visible durante el mantenimiento del equipo, lo que garantiza la seguridad del personal operativo.
modernas Las subestaciones unitarias adoptan ampliamente protección basada en microprocesadores, sistemas de monitoreo inteligentes y redes de comunicación..
Las funciones principales incluyen:
Monitoreo en tiempo real de corriente anormal, voltaje anormal, fallas a tierra y condiciones de temperatura anormales;
Operación rápida de detección y protección de fallas;
Aislamiento de áreas de falla mediante disyuntores y lógica de protección , manteniendo el suministro de energía a las áreas no afectadas.
El protocolo de comunicación IEC 61850 se ha convertido en un estándar importante para las subestaciones modernas. Sus ventajas incluyen:
Reducir el número de cables de control;
Mejorar la interoperabilidad de los equipos;
Apoyar la operación y el mantenimiento remotos;
Facilitando el análisis de datos y la gestión inteligente de las operaciones.
La estructura del recinto determina la adaptabilidad ambiental y la confiabilidad del equipo.
Para protección a prueba de agua , el diseño generalmente incluye:
Tiras de sellado impermeables;
Estructuras impermeables;
Dispositivos de sellado de cables.
Para la protección contra la corrosión , las soluciones comunes incluyen:
Placas de acero galvanizado;
Estructuras de acero inoxidable;
Sistemas de recubrimiento anticorrosión.
Para proyectos costeros, una protección mejorada contra la corrosión por niebla salina . se requiere
Para la gestión térmica , el diseño del cerramiento debe incluir:
Aberturas de ventilación adecuadas;
Canales de flujo de aire optimizados;
Sistemas de ventiladores de refrigeración.
En ambientes de alta temperatura, es posible que se requieran sistemas de enfriamiento de aire forzado y dispositivos de control de temperatura adicionales para mantener un funcionamiento estable.
El sistema de puesta a tierra garantiza la seguridad del personal y el funcionamiento confiable del equipo.
Sus principales funciones incluyen:
Prevención de descargas eléctricas;
Reducir el voltaje de falla;
Proporcionar una ruta de descarga segura para las corrientes de rayos.
Los requisitos de diseño típicos incluyen:
Resistencia de puesta a tierra ≤ 4Ω;
Puesta a tierra confiable del transformador;
Conexión de la envolvente metálica al sistema de puesta a tierra;
Puesta a tierra de protección contra rayos cumpliendo con las normas locales.
Para grandes proyectos industriales, se deben considerar factores adicionales, que incluyen:
Unión equipotencial;
Diseño de rejilla de puesta a tierra;
Condiciones de resistividad del suelo.
En comparación con las subestaciones tradicionales de construcción civil, las subestaciones unitarias articuladas integran múltiples módulos funcionales eléctricos en un sistema altamente compacto. A través de la prefabricación en fábrica y la fabricación modular , mejoran la eficiencia de la construcción y la confiabilidad operativa.
Las subestaciones tradicionales suelen requerir:
Salas de aparamenta independientes;
Cimentaciones de transformadores;
Salas de distribución de baja tensión;
Salas de control;
Zanjas para cables;
Edificios auxiliares.
Esto resulta en altos costos de construcción civil y una gran ocupación de terreno.
Con un diseño integrado, el área de instalación requerida se puede reducir significativamente. En algunos proyectos de distribución urbana, la huella se puede reducir en más del 60% en comparación con las soluciones tradicionales..
Esta ventaja es especialmente importante en:
Áreas urbanas;
Edificios comerciales;
parques industriales;
Ubicaciones con altos costos de suelo.
Las subestaciones tradicionales involucran múltiples etapas de construcción, que incluyen:
Obras civiles;
Adquisición de equipos;
Instalación en sitio;
Tendido de cables;
Cableado secundario;
Puesta en marcha del sistema.
Todo el proceso suele tardar varios meses.
Para subestaciones unitarias articuladas , procesos importantes como:
Fabricación estructural;
Montaje eléctrico;
Cableado interno;
Pruebas de rendimiento
se completan en la fábrica.
El trabajo en sitio incluye principalmente:
Preparación de cimientos;
Elevación y posicionamiento de equipos;
Conexión de cables;
Puesta en marcha final y energización.
Esto acorta significativamente el período de construcción.
La capacidad de implementación rápida proporciona claras ventajas en:
Proyectos de energías renovables;
Proyectos de ingeniería en el extranjero;
Aplicaciones de suministro de energía temporal.
Los métodos de instalación tradicionales requieren el transporte de múltiples equipos independientes, incluidos:
Transformadores;
Paneles de distribución;
Gabinetes de control;
Equipo auxiliar.
Después de la entrega en obra se requiere un intenso trabajo de montaje.
Con las subestaciones unitarias articuladas , la mayor parte del trabajo de fabricación e integración se realiza en fábrica, lo que ayuda a:
Reducir los lotes de transporte;
Simplifique la gestión de equipos del sitio;
Minimizar los errores de instalación;
Acortar el tiempo de coordinación.
Para proyectos en el extranjero, equipos altamente integrados pueden reducir efectivamente los riesgos de ejecución del proyecto.
Las subestaciones tradicionales implican una gran cantidad de trabajos en obra, que pueden verse afectados por:
Entorno de construcción;
Experiencia del trabajador;
Condiciones climáticas;
Presión del cronograma del proyecto.
La producción en fábrica permite:
Montaje estandarizado;
Procesos de fabricación controlados;
Pruebas de aceptación en fábrica;
Verificación de parámetros.
Las pruebas típicas de fábrica incluyen:
Pruebas de aislamiento;
Pruebas de resistencia de contacto;
Pruebas de función de protección;
Pruebas de comunicación;
Pruebas de aumento de temperatura.
Esto garantiza una calidad del producto más estable y consistente.
La estructura cerrada reduce el impacto de factores ambientales externos al:
Prevenir el contacto accidental del personal;
Reducir el riesgo de intrusión de animales;
Minimizar la contaminación por polvo;
Mejora de la resistencia a la intemperie.
Para diferentes condiciones ambientales:
Zonas costeras:
Protección mejorada contra la corrosión por niebla salina;
Diseño resistente a la humedad;
Medidas anticondensación.
Zonas desérticas:
Mayores niveles de protección contra el polvo;
Disipación de calor mejorada;
Protección resistente a los rayos UV.
Zonas de clima frío:
Sistemas de arranque a baja temperatura;
Sistemas de calefacción;
Diseños de aislamiento térmico.
La demanda de energía industrial moderna continúa cambiando debido a:
Ampliación de fábricas;
Nuevas líneas de producción;
Mayor capacidad de energía renovable;
Ampliación del centro de datos.
El diseño modular de las subestaciones unitarias permite una futura expansión a través de:
Agregar unidades transformadoras adicionales;
Aumento de la capacidad de reserva;
Ajuste de configuraciones de módulos.
Esto los hace especialmente indicados para:
parques industriales;
Bases de energías renovables;
Grandes centros logísticos.
El diseño modular estandarizado simplifica el mantenimiento futuro.
Los operadores pueden monitorear el estado del equipo a través de:
Sistemas de seguimiento en línea;
Dispositivos de control de temperatura;
Sistemas de adquisición de parámetros eléctricos.
Con configuraciones inteligentes, el sistema puede lograr:
Monitoreo remoto de datos;
Alarmas de falla;
Análisis de operaciones;
Mantenimiento predictivo.
Esto proporciona un valor significativo para:
Subestaciones no tripuladas;
Proyectos en el extranjero;
Instalaciones industriales remotas.
Con la aceleración de la urbanización, las subestaciones tradicionales enfrentan desafíos como:
Disponibilidad limitada de tierras;
Requisitos estrictos para los entornos circundantes;
Impactos de la construcción en los residentes cercanos.
Las subestaciones unitarias articuladas se pueden aplicar ampliamente en:
Centros comerciales;
Zonas residenciales;
Proyectos de Metro;
Edificios públicos.
Sus ventajas incluyen:
Tamaño reducido;
Fácil control del ruido;
Aspecto mejorado;
Velocidad de construcción más rápida.
Por ejemplo, un proyecto de modernización de la red de una ciudad costera reemplazó las subestaciones tradicionales de construcción civil por subestaciones prefabricadas de 10 kV . El sistema integra:
Alimentadores entrantes de alto voltaje;
Transformadores de potencia;
Sistemas de distribución de baja tensión.
Equipado con un sistema de monitoreo inteligente, logró:
Monitoreo de voltaje;
Adquisición de datos actuales;
Monitoreo de temperatura;
Alarmas de fallo remotas.
Las industrias manufactureras, las plantas de procesamiento de metales, las industrias químicas y las fábricas de automóviles tienen requisitos extremadamente altos en cuanto a la confiabilidad del suministro de energía.
Las subestaciones unitarias articuladas se pueden configurar según los requisitos de la empresa, que incluyen:
Múltiples unidades operativas paralelas;
Sistemas de suministro de energía dual;
Sistemas de protección inteligentes.
Por ejemplo, un parque industrial en el extranjero adoptó múltiples subestaciones compactas de 2500 kVA . A través de un diseño modular de distribución de energía, el proyecto logró:
Suministro eléctrico regional;
Pérdidas de línea reducidas;
Confiabilidad de energía mejorada.
Durante una futura expansión, se pueden agregar rápidamente unidades de suministro de energía adicionales para satisfacer la creciente demanda de electricidad.
Las plantas solares fotovoltaicas y los parques eólicos suelen estar ubicados en zonas remotas donde las condiciones ambientales son complejas y los calendarios de construcción exigentes.
Estos proyectos generalmente requieren la finalización de todo el proceso de conversión de energía:
Salida de generación de energía de baja tensión → Elevación de tensión → Conexión a red de media tensión
Las configuraciones comunes incluyen:
0,8kV/35kV
690V/35kV
1,14kV/35kV
El equipo integra:
Transformadores elevadores;
Aparamenta de alta tensión;
Dispositivos de protección;
Sistemas de seguimiento.
Este diseño integrado reduce la carga de trabajo de instalación en el sitio y mejora la eficiencia de la construcción del proyecto.
Proyectos como:
Ferrocarriles;
Aeropuertos;
Puertos;
Sistemas de tránsito ferroviario urbano
tienen requisitos extremadamente altos para la continuidad del suministro de energía.
Al mismo tiempo, estos proyectos suelen enfrentarse a:
Calendarios de construcción ajustados;
Entornos de construcción complejos;
Ubicaciones de suministro de energía distribuida.
Las subestaciones unitarias articuladas pueden proporcionar rápidamente:
Energía para equipos mecánicos;
Fuente de alimentación de iluminación;
Alimentación del sistema de control.
Son ampliamente utilizados en:
Sistemas de energía ferroviaria;
Alimentación de maquinaria portuaria;
Instalaciones aeroportuarias;
Infraestructura de transporte urbano.
Situaciones de emergencia como:
Recuperación ante desastres;
Sitios de construcción temporales;
Eventos a gran escala;
Proyectos industriales a corto plazo.
requieren un despliegue de energía rápido y confiable.
Las subestaciones unitarias articuladas se caracterizan por:
Movilidad;
Instalación rápida;
Reutilizabilidad.
En comparación con los sistemas de distribución tradicionales temporales, pueden mejorar significativamente:
Seguridad operativa;
Fiabilidad del suministro de energía;
Eficiencia de implementación.
Con el continuo desarrollo de la urbanización, las subestaciones tradicionales enfrentan desafíos como recursos de tierra limitados, requisitos estrictos para los entornos circundantes e impactos de la construcción en los residentes. Las subestaciones unitarias articuladas se pueden aplicar ampliamente en centros comerciales, áreas residenciales, proyectos de metro y edificios públicos. Sus ventajas clave incluyen tamaño compacto, control de ruido conveniente, apariencia atractiva y rápida implementación.
En un proyecto de mejora de la red de una ciudad costera, se adoptó una subestación prefabricada de 10 kV para reemplazar las subestaciones tradicionales de construcción civil. El sistema integraba aparamenta de entrada de media tensión, transformador de potencia y equipo de distribución de baja tensión en una sola unidad. Se instaló un sistema de monitoreo inteligente para lograr funciones de monitoreo de voltaje, medición de corriente, monitoreo de temperatura y alarma remota..
Las plantas de fabricación, las industrias procesadoras de metales, las empresas químicas y las fábricas de automóviles tienen requisitos extremadamente altos en cuanto a la confiabilidad del suministro de energía. Las Subestaciones Unitarias Articuladas se pueden configurar con múltiples unidades operando en paralelo, sistemas de suministro de energía dual y sistemas de protección inteligentes según los requisitos del cliente.
Por ejemplo, un parque industrial en el extranjero adoptó múltiples subestaciones unitarias de 2500 kVA . A través del diseño de distribución modular, el proyecto logró el suministro de energía regional, redujo las pérdidas de línea, mejoró la confiabilidad de la energía y permitió una rápida expansión al agregar nuevas unidades de suministro de energía durante el desarrollo futuro.
Las plantas de energía fotovoltaica y los parques eólicos suelen estar ubicados en áreas remotas donde las condiciones ambientales son complejas y los cronogramas de construcción exigentes.
Estos proyectos normalmente requieren un proceso completo de conversión de energía:
Salida de energía de baja tensión → Elevación de tensión → Conexión a red de media tensión
Las configuraciones comunes incluyen:
0,8kV/35kV
690V/35kV
1,14kV/35kV
El sistema integrado combina:
transformador elevador
Aparamenta de alta tensión
Dispositivos de protección
Sistemas de seguimiento y control.
Esto reduce significativamente la carga de trabajo de instalación en el sitio y mejora la eficiencia de la construcción del proyecto.
Ferrocarriles, aeropuertos, puertos y otros proyectos de infraestructura requieren un suministro de energía altamente confiable. Al mismo tiempo, estos proyectos a menudo implican cronogramas ajustados, entornos de construcción complejos y puntos de demanda de energía dispersos.
Las subestaciones unitarias articuladas pueden proporcionar soluciones eléctricas rápidas para:
Sistemas de energía ferroviaria
Alimentación de equipos portuarios
Instalaciones aeroportuarias
Sistemas de tránsito ferroviario urbano
Pueden proporcionar rápidamente:
Fuente de alimentación para equipos mecánicos.
poder de iluminación
Alimentación del sistema de control
La recuperación ante desastres, los sitios de construcción temporales, los eventos a gran escala y los proyectos industriales a corto plazo requieren un despliegue de energía rápido y confiable.
Las Subestaciones Unitarias Articuladas cuentan con:
Movilidad
Instalación rápida
Reutilizabilidad
En comparación con los sistemas de distribución tradicionales temporales, mejoran significativamente la seguridad, la confiabilidad y la eficiencia de la implementación.
Aunque las subestaciones unitarias articuladas adoptan métodos de fabricación prefabricados en fábrica, la calidad de la instalación in situ afecta directamente la confiabilidad operativa a largo plazo. Para grandes proyectos industriales, proyectos de energía renovable y aplicaciones de ingeniería en el extranjero, la instalación debe cumplir estrictamente con los requisitos técnicos.
Antes de que el equipo llegue al sitio, se deben completar los siguientes trabajos:
Construcción de cimientos
Preparación de zanjas y tendido de cables
Instalación del sistema de puesta a tierra.
La fundación debe cumplir con los requisitos de:
Peso del equipo
Resistencia sísmica
Drenaje
Disposición de entrada y salida de cables.
Los puntos clave de inspección incluyen:
Precisión de nivel básico
El nivel de la base debe medirse usando:
Equipos de medición láser
Instrumentos de nivel
Una desviación excesiva puede causar:
Deformación del recinto
Problemas al cerrar puertas
Tensión mecánica desigual en el equipo interno.
Componentes integrados
Las piezas integradas deben coincidir exactamente con el marco base del equipo.
Diseño de entrada de cables
La fundación deberá reservar:
Aberturas para cables de alta tensión
Aberturas para cables de baja tensión
Controlar canales de cable
El diseño debe considerar:
Protección impermeable
Prevención de la entrada de pequeños animales.
Comodidad de mantenimiento futuro
Las instalaciones exteriores normalmente requieren pendientes de drenaje y estructuras antiacumulación de agua.
Sistema de puesta a tierra
El sistema de puesta a tierra incluye:
Puesta a tierra de protección
Puesta a tierra de trabajo
Puesta a tierra de protección contra rayos
Requisitos típicos:
Resistencia de tierra ≤4Ω
Conexión a tierra confiable de carcasa metálica
Conexiones seguras a tierra
Proyectos especiales como:
Centros de datos
Subestaciones
Plantas de energías renovables
puede requerir una resistencia de conexión a tierra más baja según los estándares locales.
Los elementos de inspección incluyen:
Inspección de apariencia
Controlar:
Deformación del recinto
Arañazos superficiales
Integridad del revestimiento anticorrosión.
Cerraduras y bisagras de puertas
Para proyectos de transporte en el extranjero, se debe prestar especial atención a:
Impacto de las vibraciones del transporte marítimo
Daños por humedad en el embalaje.
Inspección de accesorios
Verificar:
Manuales de operación
Planos electricos
Informes de pruebas de fábrica
Certificados
Piezas de repuesto
Herramientas de operación
Accesorios de puesta a tierra
Componentes de repuesto
Inspección interna de equipos
Controlar:
Condición del transformador
Condición del interruptor
Conexiones de barras
Cableado secundario
Asegurar:
Sin holgura
Sin daños
Sin condiciones anormales
Antes del levantamiento, se debe establecer un plan de levantamiento detallado, medidas de seguridad y responsabilidades del personal.
Se debe seleccionar el equipo de elevación adecuado, como por ejemplo:
Grúas móviles
Grúas sobre orugas
Está estrictamente prohibido levantar equipos utilizando:
Puntos de elevación no estándar
La estructura superior del recinto.
Utilice puntos de elevación designados por el fabricante para:
mantener el equilibrio
evitar colisión
Prevenir la deformación del recinto
Prevenir el desplazamiento interno del equipo
Después de la instalación en los cimientos, verifique:
Ras
Alineación vertical
Estado del perno de anclaje
Conexión del cable primario
Confirme que las especificaciones del cable cumplan con los requisitos para:
Tensión nominal
Capacidad de carga actual
Capacidad de resistencia a cortocircuitos
Después de la conexión:
Verificar la secuencia de fases A/B/C
Confirmar relación de fase
Esto previene:
Rotación inversa del motor
Operación anormal del equipo
Cableado de control secundario
Incluye:
Circuitos de protección
Circuitos de control
Líneas de comunicación
Sistemas de adquisición de señales.
Las subestaciones unitarias inteligentes modernas suelen incluir:
Controladores PLC
Relés de protección inteligentes
Módulos de comunicación remota
A través de la comunicación IEC 61850 , el sistema permite:
Adquisición de datos
Monitoreo de condición
Mantenimiento remoto
Conexión a tierra
Asegúrese de una conexión a tierra confiable de:
Recinto
Tanque transformador
Partes metálicas de aparamenta.
Pruebas de equipos individuales
Pruebas de transformadores
Incluye:
Pruebas de rendimiento del aislamiento
Prueba de relación de transformador
Prueba de resistencia del devanado
Pruebas del sistema de control de temperatura.
Pruebas de aparamenta
Incluye:
Operación de apertura y cierre del interruptor
Pruebas de funcionamiento mecánico.
Pruebas de función de protección
Pruebas del sistema de control
Incluye:
Verificación de retroalimentación de señal
Prueba de estado de comunicación
Verificación de la función de alarma
Pruebas de integración del sistema
Verificar:
Lógica de protección
Funciones de control
Funciones de comunicación
Relaciones entrelazadas
Prueba de energización
Antes de la operación oficial:
Prueba de funcionamiento sin carga
Verificación de fase
Medición de voltaje
Observación de aumento de temperatura.
Confirmar:
Sin ruido anormal
Sin aumento anormal de temperatura
Sin operación de protección falsa
La aceptación incluye:
Verificación de parámetros técnicos
Confirmar:
Capacidad nominal
Nivel de voltaje
Clasificación de protección
Configuración de protección
Pruebas eléctricas
Incluido:
Prueba de aislamiento
Prueba de puesta a tierra
Prueba de relé de protección
Revisión de documentación
Los documentos requeridos incluyen:
Informes de pruebas de fábrica
Registros de instalación
Informes de puesta en servicio
Dibujos de equipos
manuales de mantenimiento
La documentación completa proporciona una base importante para la operación y el mantenimiento futuros.
Con la transición energética global y la digitalización industrial, las subestaciones unitarias articuladas se están desarrollando hacia una mayor eficiencia, un funcionamiento más inteligente y una mejor adaptabilidad ambiental.
Las futuras subestaciones unitarias integrarán:
Monitoreo en línea
Análisis de datos
Mando a distancia
Predicción de condiciones
A través de sensores inteligentes, los sistemas pueden monitorear:
Temperatura
Actual
Voltaje
Descarga parcial
Condiciones de funcionamiento del equipo.
Esto permite la detección temprana de posibles fallos.
El rápido crecimiento de:
energía solar
Energía eólica
Almacenamiento de energía
seguirá aumentando la demanda de subestaciones modulares.
Los futuros proyectos renovables dependerán cada vez más de:
Subestaciones elevadoras integradas
Subestaciones unitarias inteligentes
Sistemas de monitoreo digitales
Entornos complejos como:
Regiones desérticas
Zonas costeras
Climas fríos
Zonas tropicales
requieren una mayor confiabilidad del equipo.
Los diseños futuros se centrarán más en:
Resistencia a la corrosión
Protección contra la humedad
Disipación de calor
Protección contra el polvo
a través de:
Materiales avanzados
Estructuras optimizadas
para mejorar la confiabilidad del ciclo de vida.
Con el desarrollo continuo de las industrias globales de industrialización, electrificación y energía renovable, la infraestructura energética avanza hacia un despliegue más rápido, una mayor eficiencia y una operación más inteligente.
Aunque las subestaciones tradicionales están técnicamente maduras, gradualmente se están volviendo menos adecuadas para algunos proyectos modernos debido a limitaciones en:
Periodo de construcción
Ocupación de tierras
Complejidad de la instalación in situ
Adaptabilidad ambiental
Las Subestaciones Unitarias Articuladas integran:
Transformadores de potencia
Aparamenta de media y alta tensión
Sistemas de distribución de baja tensión.
Sistemas de protección y control.
Equipos de comunicación inteligentes.
en una unidad completa construida en fábrica, logrando una conexión eficiente desde la fabricación hasta la operación en el sitio.
Categoría |
Valor fundamental |
|---|---|
Definición del producto |
Sistema de distribución de energía integrado prefabricado en fábrica que combina transformadores, aparamenta y equipos de protección. |
Rango de voltaje |
Cubre múltiples niveles de voltaje, incluidos 11 kV-220 kV |
Rango de capacidad |
Desde cientos de kVA hasta aplicaciones de 100MVA |
Ventaja de espacio |
Reduce significativamente la huella en comparación con las subestaciones tradicionales. |
Eficiencia de la construcción |
La fabricación en fábrica reduce el tiempo de construcción en el sitio |
Control de calidad |
Las pruebas de fábrica garantizan coherencia y confiabilidad |
Desempeño de seguridad |
La estructura cerrada mejora la seguridad del personal y la protección del medio ambiente. |
Capacidad de expansión |
Admite el crecimiento de carga futuro y la expansión modular |
Inteligencia |
Admite sistemas de comunicación digitales como IEC 61850 |
Vida útil |
Normalmente más de 30 años con un mantenimiento adecuado |
Desde aplicaciones prácticas, las Subestaciones Unitarias Articuladas se han convertido en importantes soluciones para:
Mejoras en la distribución urbana
parques industriales
Proyectos de energías renovables
Fuente de alimentación del centro de datos
Puertos y aeropuertos
Sistemas de energía temporales y de emergencia.
En el futuro, con la rápida construcción de centros de datos de IA, la expansión de las energías renovables, el desarrollo de la automatización industrial y la modernización de la red global, la demanda de equipos de distribución de energía de implementación rápida, altamente confiables y altamente integrados seguirá creciendo.
Las subestaciones tradicionales se construyen en el sitio, lo que requiere la instalación separada de transformadores, aparamenta, equipos de control y edificios de soporte, lo que resulta en períodos de construcción más largos.
Una Subestación Unitaria Articulada adopta una fabricación prefabricada en fábrica. Antes de la entrega, el equipo ha completado el montaje estructural, la conexión eléctrica y las pruebas de rendimiento. El trabajo presencial incluye principalmente:
Preparación de la base
Instalación de elevación
Conexión de cables
Puesta en servicio
Proporciona una construcción más rápida, una instalación más sencilla y una calidad más estable.
Las aplicaciones incluyen:
Plantas de fabricación
Fábricas de acero
Instalaciones químicas
Empresas mineras
Plantas de energía solar
Parques eólicos
Proyectos de almacenamiento de energía.
Edificios comerciales
Zonas residenciales
Sistemas de metro
Aeropuertos
Puertos
poder temporal
Suministro de energía de emergencia
Proyectos de ingeniería en el extranjero.
Las clasificaciones de protección comunes incluyen:
IP54
Adecuado para:
Ambientes exteriores normales
Proyectos de distribución urbana.
parques industriales
Proporciona:
Protección contra el polvo
Protección contra salpicaduras de agua
IP65
Adecuado para:
Zonas de alta humedad
Ambientes desérticos
Regiones costeras
Proporciona una mayor capacidad de protección.
Ambientes especiales como:
Spray de sal marina
Corrosión química
Regiones de alta temperatura
requieren un diseño adicional que involucre:
Materiales anticorrosión
Estructuras de sellado
Sistemas de control ambiental
Sí.
Los proyectos de energías renovables son uno de los principales campos de aplicación.
Para proyectos fotovoltaicos, los equipos suelen realizar:
Salida del inversor fotovoltaico → Elevación de tensión → Conexión a red de media tensión
Las configuraciones comunes incluyen:
0,8kV/35kV
1kV/35kV
10kV/35kV
Las ventajas incluyen:
Instalación rápida
Transporte conveniente
Adaptabilidad a entornos remotos
La vida de diseño suele ser:
30-40 años
La vida útil real depende de:
Entorno operativo
Nivel de carga
Calidad de mantenimiento
Clasificación de protección
Las zonas costeras requieren atención a:
Protección contra la corrosión
Protección contra la humedad
Las regiones de altas temperaturas requieren centrarse en:
Rendimiento de refrigeración
Vida útil del aislamiento
Un diseño y mantenimiento adecuados pueden prolongar significativamente la vida operativa.
Los factores importantes incluyen:
América del Norte: sistemas de 480 V
Europa: sistemas de 10 kV/20 kV
Medio Oriente: sistemas de 11kV/22kV
Temperatura
Humedad
Altitud
spray de sal
Polvo
Normas IEC
Regulaciones eléctricas locales
Especificaciones del proyecto
Protección contra la humedad marina
Protección del embalaje
Estabilidad del transporte a larga distancia
El desarrollo futuro se centrará en tres áreas:
1. Inteligencia
Monitoreo en línea
comunicación remota
Diagnóstico de condición
Operación no tripulada
Mantenimiento predictivo
2. Mayor eficiencia
Transformadores de alta eficiencia
Diseño de bajas pérdidas
Gestión inteligente de la energía
Costos operativos del ciclo de vida reducidos
3. Modularización
Módulos estandarizados
Rápida expansión
Combinaciones flexibles
Adaptación a diferentes escalas de proyectos
