In Zisheng Electric, le nostre discussioni tecniche con gli acquirenti sudamericani raramente iniziano con un catalogo di prodotti. Gli ingegneri EPC di solito iniziano con domande più difficili: quale tensione di rete si applica nel sito? Il sistema è a 50 Hz o 60 Hz? L'altitudine di installazione richiede la correzione dell'isolamento esterno e l'aumento della temperatura? Il rapporto del test di fabbrica sarà accettato dal proprietario e dall'ente locale?
Queste domande rivelano ciò che il mercato si aspetta realmente. Gli acquirenti sudamericani non cercano semplicemente una fabbrica che possa fornire un preventivo per un trasformatore di potenza . Hanno bisogno di un fornitore in grado di interpretare le condizioni del progetto, chiudere le interfacce di progettazione, controllare i rischi di consegna e rimanere disponibile dopo che l'apparecchiatura raggiunge il sito.
Il Sud America non è un mercato elettrico uniforme. Brasile, Cile, Perù, Colombia, Ecuador, Argentina e i paesi vicini hanno pratiche di utilità, condizioni ambientali e procedure di approvazione diverse. Le specifiche basate su IEC sono comuni, mentre alcuni progetti utilizzano convenzioni IEEE/ANSI, regole di utilità locale o requisiti specifici del proprietario. Molti progetti africani presentano sfide simili in termini di approvvigionamento: parametri di rete dispersi, trasporti interni difficili e accesso limitato alla manutenzione specializzata. Un modello di esportazione standard non può coprire tutti i casi.
La domanda viene creata da diversi tipi di lavoro: espansione della rete di distribuzione, estrazione mineraria, produzione solare ed eolica, porti, trasformazione alimentare, impianti petrolchimici, parchi industriali e infrastrutture urbane. Ogni progetto impone un carico diverso sul trasformatore di potenza e un onere diverso sul fornitore.
Un sito minerario può dare priorità a carichi fluttuanti, polvere, altitudine e manutenibilità. Una fabbrica costiera si concentrerà su nebbia salina, umidità, sigillatura e protezione dalla corrosione. Un progetto di energia rinnovabile deve verificare le armoniche dell'inverter, il rapporto di tensione, il coordinamento dell'impedenza, il funzionamento in parallelo e i requisiti di connessione alla rete. La capacità della targa è solo il punto di partenza.

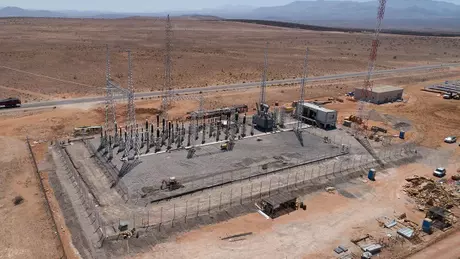

Consideriamo tre trasformatori con la stessa potenza nominale di 2.500 kVA . Uno è installato in una miniera ad alta quota nelle Ande, uno in un impianto di lavorazione costiera umida e uno in una stazione di incremento fotovoltaico. Potrebbe essere necessario che il coordinamento dell'isolamento, il margine di raffreddamento, il sistema di rivestimento, la disposizione dei terminali e il pacchetto di monitoraggio siano diversi. Fare un preventivo per un'unità standard prima che queste condizioni vengano riviste spesso porta a una revisione del prezzo, a un disegno rifiutato o a un lavoro costoso in cantiere.
Entrambi i sistemi a 50 Hz e 60 Hz sono utilizzati in tutto il Sud America. La tensione primaria, la tensione secondaria, il gruppo vettoriale, la disposizione del neutro e il livello di cortocircuito variano in base al paese, al servizio e al tipo di progetto. Un fornitore responsabile dovrebbe verificare la potenza nominale, il rapporto di tensione, la frequenza, l'impedenza, l'intervallo di derivazione, il livello di isolamento, l'altitudine di installazione, il profilo di carico e le condizioni di funzionamento in parallelo prima di finalizzare un progetto.
Un calcolo errato della frequenza o della densità di flusso può aumentare la corrente a vuoto, le perdite, il rumore e l'aumento della temperatura. Un'impedenza errata può influire sulla corrente di guasto e sulla condivisione del carico tra unità parallele. Quando una richiesta è incompleta, la risposta giusta è un elenco di chiarimenti tecnici, non un prezzo interessante basato su ipotesi.
La norma IEC 60076 è un importante riferimento di progettazione e test per molti progetti di trasformatori di potenza sudamericani e africani . Alcuni proprietari e servizi di pubblica utilità specificano anche le pratiche IEEE/ANSI . Le differenze non si limitano allo standard stampato sulla targhetta. L'identificazione del terminale, gli accessori, le tolleranze consentite , l'ambito del test e il formato della documentazione possono cambiare.
Il fornitore dovrebbe preparare un elenco di deviazioni clausola per clausola che indichi chiaramente gli elementi conformi, gli aggiustamenti proposti e i punti che richiedono l'approvazione del proprietario. Questo documento è più prezioso per un team EPC di una dichiarazione generale secondo cui il trasformatore 'soddisfa gli standard internazionali'. Espone i rischi di interfaccia prima che l'ordine di acquisto venga firmato.
Le condizioni ambientali variano notevolmente in tutto il continente. Ad altitudini più elevate sulle Ande, una minore densità dell’aria influisce sull’isolamento esterno e sulla dissipazione del calore . Le aree tropicali sono esposte ad elevata umidità, caldo e forti piogge. Anche le zone industriali vicino alle coste del Pacifico e dell’Atlantico devono gestire la corrosione indotta dal sale. In alcune parti dell’Africa, l’elevata temperatura ambientale, la polvere, le vibrazioni dei trasporti e le risorse limitate per la manutenzione diventano i fattori di controllo.
L'adattamento ambientale richiede molto più che l'aggiunta di un'area del radiatore. La revisione tecnica dovrebbe riguardare la distanza superficiale, il livello di isolamento delle boccole, i limiti di aumento della temperatura, il materiale delle guarnizioni, il rivestimento del serbatoio, i dispositivi di fissaggio resistenti alla corrosione, la protezione della scatola terminale e la scelta tra un conservatore e un design ermeticamente sigillato. I progetti costieri dovrebbero indicare nell'accordo tecnico la categoria di corrosione richiesta, il sistema di rivestimento e i materiali metallici esposti.
Un appaltatore EPC fornisce un sistema funzionante, non un trasformatore isolato. Il fornitore deve presentare la scheda tecnica, il disegno delle disposizioni generali, il piano di fondazione, il disegno del terminale, il disegno della targhetta, il peso dell'attrezzatura, le informazioni sul sollevamento, i punti di protezione, il cablaggio secondario e i dati di perdita e impedenza garantiti secondo il programma del documento.
Le interfacce con quadri MT, quadri BT, cavi, sistemi di protezione e fondazioni civili devono essere chiuse prima dell'approvazione dei disegni. Molti problemi del sito non sono difetti di fabbrica. Il raggio di curvatura del cavo potrebbe essere in conflitto con quello della morsettiera, i fori di fondazione potrebbero non corrispondere al disegno approvato o l'altezza di spedizione potrebbe superare una restrizione del percorso. Il coordinamento tecnico iniziale costa molto meno della modifica sul campo.
Un conforme trasformatore di potenza non deve essere accompagnato da un modello di test generico. Il numero di serie, i dati di targa approvati, i valori misurati e i criteri di accettazione devono tutti fare riferimento all'unità reale. I clienti EPC possono anche richiedere FAT assistito , ispezione video remota o verifica indipendente da parte di terzi.
Le specifiche di acquisto dovrebbero definire i punti di attesa e di controllo prima della produzione. A seconda dello standard e del contratto applicabili, i test di routine possono riguardare la resistenza dell'avvolgimento, il rapporto di tensione e lo sfasamento, l'impedenza di cortocircuito e la perdita di carico, la perdita e la corrente a vuoto, la resistenza di isolamento, la tenuta alla tensione applicata, la tenuta alla tensione indotta e i test sull'olio isolante. Le prove di aumento della temperatura, fulminazione, scariche parziali e livello sonoro dovrebbero essere concordate in fase di preventivo poiché influiscono sulla programmazione e sui costi.
Per i progetti sudamericani e africani , il rischio di consegna spesso si manifesta all’esterno della fabbrica. L’approvazione tardiva dei documenti, le restrizioni sulle rotte, la mancanza di pratiche doganali o un imballaggio inadeguato per il trasporto marittimo possono ritardare l’energia. Un programma credibile separa la presentazione dei disegni, l'approvazione tecnica, l'approvvigionamento dei materiali chiave, la produzione, il test, l'imballaggio e la spedizione. Una sola affermazione come 'produzione a 90 giorni' non è sufficiente.
Il metodo di imballaggio dovrebbe essere progettato in base al percorso. Il team di progetto deve decidere se i radiatori e le boccole verranno rimossi, come saranno fissati gli accessori, se il serbatoio principale viaggerà pieno di olio o di azoto e se saranno necessari indicatori di impatto e inclinazione. Per le miniere remote e i siti interni, le dimensioni di spedizione, i limiti stradali e la capacità della gru dovrebbero raggiungere tempestivamente il produttore del trasformatore.
La distanza stessa è gestibile. Il rischio reale è non ricevere alcun giudizio tecnico quando un sito segnala un problema. Un competente fornitore di trasformatori conserva la documentazione di progettazione, materiale, produzione e test per ciascuna unità e fornisce una lista di controllo di installazione, requisiti dei test di pre-eccitazione, indicazioni sul trattamento dell'olio, elenco dei pezzi di ricambio e percorso di risoluzione dei problemi.
Il supporto remoto dovrebbe mettere in contatto il team del sito con un ingegnere tecnico. Quando il cliente segnala la temperatura dell'olio, un rumore insolito, un funzionamento delle protezioni o misurazioni dell'isolamento, il tecnico deve distinguere tra cause legate al carico, al collegamento, agli accessori, all'ambiente e alla parte attiva. Se è necessaria l'assistenza sul campo, i tempi di risposta, la responsabilità e le disposizioni relative ai pezzi di ricambio dovrebbero essere già indicati nel contratto.
Progetto |
Attrezzatura tipica |
Focus tecnico |
Supporto ai fornitori |
|---|---|---|---|
Espansione della griglia |
Trasformatori di distribuzione in olio, su palo e per sottostazioni |
Tensione di rete, perdite, tenuta al cortocircuito, gruppo vettoriale, funzionamento in parallelo |
Revisione degli standard di utilità, coerenza dei lotti, prove di tipo |
Industria mineraria e pesante |
Trasformatori di potenza, trasformatori a secco, sottostazioni packaged |
Carichi d'urto, altitudine, polvere, vibrazioni, manutenibilità |
Revisione del carico, correzione ambientale, messa in servizio e ricambi |
Solare, eolico e BESS |
Trasformatori step-up, trasformatori montati su pad, trasformatori principali |
Armoniche, carico ciclico, impedenza, tensione di rete, rendimento |
Revisione interfaccia inverter, coordinamento sistema, garanzia perdite |
Industria costiera e porti |
Trasformatori in olio e a secco, apparecchiature di distribuzione complete |
Umidità, nebbia salina, corrosione, condensa, protezione dell'involucro |
Specifiche del rivestimento, progettazione della tenuta, piano di test ambientali |
Elettrificazione rurale |
Trasformatori di distribuzione da palo monofase e trifase |
Variazione di tensione, sovraccarico, fulmini, bassa manutenzione |
Fornitura in lotti standardizzati, guida all'installazione, ricambi accessibili |
Entrambi i mercati rimangono sensibili al prezzo, ma gli acquirenti esperti non valutano solo il prezzo franco fabbrica. Il trasporto marittimo, il trasporto interno, l'installazione, i pezzi di ricambio, le perdite e i tempi di inattività non pianificati costituiscono il costo reale del ciclo di vita. Entrambi i mercati premiano anche i fornitori in grado di gestire piccoli lotti con diverse specifiche e di supportare il cliente da remoto.
Le differenze contano ancora. I progetti sudamericani spesso combinano i requisiti IEC con le convenzioni americane e le norme sui servizi pubblici locali; Le apparecchiature a 60 Hz e i terminali di tipo americano sono relativamente comuni. Gli standard africani variano in base al paese e al sistema ereditato. Nell’elettrificazione rurale e negli aggiornamenti della distribuzione, i trasformatori montati su palo , la struttura a bassa manutenzione e la disponibilità di pezzi di ricambio possono avere un peso maggiore.
Durante la valutazione tecnica, chiedi prove in sei punti:
Un'offerta tecnica completa e un elenco delle deviazioni basato sulla scheda tecnica del progetto;
Esperienza di progettazione alla capacità, classe di tensione e standard richiesti;
Registri tracciabili di materiale, produzione, ispezione e test;
Responsabilità nominativa per disegni, FAT, imballaggio, logistica e supporto in cantiere;
Un programma di consegna legato alle approvazioni e ai materiali chiave, non a una promessa verbale;
Accesso continuo ai pezzi di ricambio, consulenza tecnica e analisi dei guasti dopo la garanzia.
Nella fase di richiesta, gli acquirenti devono fornire potenza nominale, tensione primaria e secondaria, frequenza, fasi, gruppo vettoriale, intervallo di derivazione, tipo di installazione, altitudine, temperatura ambiente massima, standard applicabile e tipo di carico. Un input accurato produce un design e un prezzo del trasformatore di potenza che possono essere confrontati in modo equo.
Zisheng Electric collabora con appaltatori EPC, società di ingegneria e acquirenti industriali , nonché sviluppatori di energia rinnovabile. Il nostro supporto al progetto inizia con la revisione delle specifiche e continua con la conferma della scheda tecnica, la progettazione personalizzata, l'approvazione del disegno, il controllo della qualità della produzione, il FAT, l'imballaggio per l'esportazione e l'installazione o il supporto operativo.

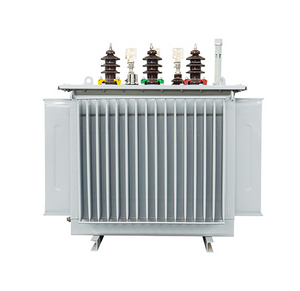

I nostri prodotti principali includono trasformatori di potenza in olio, trasformatori a secco , trasformatori montati su pad, trasformatori montati su palo, trasformatori step-up, trasformatori di sottostazioni , cabine prefabbricate e apparecchiature di distribuzione MT/BT. Capacità, tensione, frequenza, perdita, impedenza, accessori e protezione ambientale possono essere configurati secondo IEC, IEEE/ANSI e requisiti specifici del progetto.
Se stai pianificando un progetto di distribuzione, energia rinnovabile, minerario, industriale o infrastrutturale in Sud America o in Africa, inviaci la scheda tecnica, lo schema unifilare o i parametri elettrici di base. Zisheng Electric fornirà una risposta entro 24 ore , mentre i nostri team tecnici e commerciali esamineranno insieme i requisiti.
