En tant qu'ingénieur technique chez Zisheng Electric, je suis chaque jour confronté à diverses questions techniques de la part des entrepreneurs et des distributeurs EPC. Parmi elles, la question que l'on me pose le plus fréquemment est la suivante : comment les transformateurs immergés dans l'huile doivent-ils être conçus et fabriqués conformément à la norme CEI 60076 ? Derrière cette question se cache en réalité un haut niveau d’attention portée à la qualité et à la conformité des produits. Aujourd'hui, je vais expliquer clairement cette norme du point de vue de la pratique de l'ingénierie.
La CEI 60076 est la série principale de normes développées par la Commission électrotechnique internationale pour les transformateurs de puissance, couvrant les exigences techniques, les méthodes d'essai et les spécifications de fabrication des transformateurs de puissance, des réacteurs, des régulateurs de tension et d'autres équipements connexes. Pour un fabricant de transformateurs immergés dans l'huile, la capacité de l'entreprise à comprendre pleinement et à mettre en œuvre strictement cette norme détermine directement si ses produits peuvent entrer sur les marchés internationaux et atteindre un fonctionnement fiable à long terme dans des conditions exigeantes.
Actuellement, cette série de normes a été mise à jour vers la troisième édition (avec différentes parties publiées successivement après 2011). Par rapport aux éditions précédentes, des ajustements importants ont été apportés dans des domaines tels que les limites de perte, les limites d'échauffement et la capacité de tenue aux courts-circuits. Dans notre travail de conception actuel, nous avons constaté que de nombreux fabricants nationaux suivent encore des indicateurs obsolètes, ce qui peut facilement causer des problèmes lors des projets d'exportation ou des inspections d'acceptation pour des projets internationaux.
Mise en œuvre complète des normes tout au long du processus de conception et de fabrication
Le niveau d'isolation est le point de départ de la conception d'un transformateur et l'un des domaines dans lesquels les compromis ne sont pas acceptables. La norme définit clairement les exigences en matière de tension de tenue aux chocs de foudre et de tension de tenue à fréquence industrielle pour différents niveaux de tension. Les solutions de conception d'isolation graduelle et d'isolation complète que nous adoptons sont strictement vérifiées selon les tableaux spécifiés dans la norme.
En ingénierie pratique, le contrôle de l'intensité du champ électrique aux extrémités de l'enroulement, la sélection du rayon de courbure de l'anneau électrostatique et la disposition des anneaux d'angle affectent tous directement la marge d'isolation. L'équipe de conception de Zisheng Electric se réserve au moins une marge supplémentaire de 8 % dans la conception des arrangements de plomb. Il ne s’agit pas d’une exigence obligatoire de la norme, mais d’une valeur basée sur l’expérience accumulée à partir du retour d’expérience de centaines de transformateurs.
Les limites de perte sont l’une des clauses les plus fréquemment révisées dans les contrats EPC. La norme définit des plages de tolérance claires pour les pertes à vide et les pertes en charge – généralement +15 %. Cependant, les concepteurs de transformateurs expérimentés comprennent qu'il est nécessaire de contrôler les pertes à +10 % de la valeur standard pendant la phase de fabrication afin de laisser une marge de sécurité suffisante pour les tests d'échauffement ultérieurs et l'acceptation sur site.
Nous sélectionnons des tôles d'acier au silicium à grain orienté à haute perméabilité magnétique ( matériaux en acier au silicium à grain orienté haute performance, tels que les matériaux à faible perte ) pour réduire les pertes à vide. Dans le même temps, nous réduisons les pertes de charge grâce à des spécifications optimisées des conducteurs de bobinage et des processus de transposition. La bavure de cisaillement des tôles d'acier au silicium est contrôlée en dessous de 0,02 mm . Bien que ce processus semble insignifiant, il est essentiel pour contrôler la dispersion des performances en matière de perte à vide.
L'augmentation de la température affecte directement la durée de vie du transformateur. La norme spécifie les limites d'échauffement suivantes :
Partie |
Limite CEI 60076-2 (2011) |
Valeur de contrôle interne de Zisheng Electric |
Méthode d'essai |
|---|---|---|---|
Augmentation de la température de l'huile supérieure (K) |
Selon les exigences de la méthode de refroidissement et du système d'isolation |
≤55 |
Méthode thermocouple |
Élévation moyenne de la température des enroulements (K) |
Généralement 65K (valeur typique pour les transformateurs à huile minérale) |
≤60 |
Méthode de résistance |
Augmentation de la température des surfaces du noyau et des composants structurels (K) |
≤80 |
≤75 |
Méthode thermocouple |
Augmentation de la température de la surface des parois du réservoir (K) |
≤85 |
≤80 |
Méthode thermocouple |
Remarque : Les limites ci-dessus sont basées sur une température ambiante de 40 °C et des conditions de fonctionnement nominales continues.
Les valeurs de contrôle interne sont 5K plus strictes que les exigences standard, ce qui signifie que nous devons consacrer plus d'efforts à la conception des conduits d'huile. Les dimensions et la répartition des conduits d'huile en couches et des conduits d'huile d'espacement, ainsi que les positions d'ouverture des structures de guidage de refroidissement et des plaques de serrage, sont toutes vérifiées par simulation de couplage thermique-fluide.
C'est l'un des aspects qui teste le plus les capacités techniques d'un concepteur de transformateurs. La norme exige que les transformateurs résistent aux courants de court-circuit pendant 0,5 seconde à la position de prise nominale, tout en conservant la stabilité dynamique et thermique sans défaillance.
Dans nos calculs de force de pré-serrage des enroulements, nous introduisons un modèle de distribution dynamique de la force axiale. La structure de serrage d'extrémité adopte une conception combinée de ressorts à disque + plaques de pression isolantes , absorbant efficacement les contraintes mécaniques lors des impacts de court-circuit.
L'enroulement basse tension utilise des conducteurs transposés auto-liants, qui réduisent considérablement les pertes de courant de circulation tout en améliorant la rigidité mécanique globale de l'enroulement.
Pour les projets critiques ou les exigences particulières des clients, des tests de vérification de la capacité de tenue aux courts-circuits peuvent être effectués pour confirmation. C’est l’essentiel, sans compromis.
La norme spécifie des exigences claires concernant la perte diélectrique de l’huile du transformateur, la teneur en humidité et la teneur en gaz.
Pendant le processus de remplissage d'huile, nous utilisons un double processus de remplissage d'huile sous vide + circulation d'huile chaude pour garantir que la teneur en humidité de l'huile est contrôlée en dessous de 10 ppm..
Pour l'étanchéité, tous les raccords à bride adoptent une structure à double bague d'étanchéité et sont soumis à un test d'étanchéité à pression positive de 24 heures..
De la production du bobinage à l’empilage des noyaux et à l’assemblage final, chaque étape a des exigences standard correspondantes.
Ce que je tiens particulièrement à souligner, c'est que — la capacité d'exécution des documents de processus est bien plus importante que les calculs de conception..
Même la conception la plus parfaite peut aboutir à un produit final non qualifié si des écarts surviennent au cours du processus de fabrication.
En prenant comme exemple la production de bobinages, la norme ne spécifie pas de valeur spécifique de tension de bobinage. Cependant, nous définissons les paramètres de processus pour chaque transformateur en fonction des spécifications des conducteurs et de l'épaisseur de l'isolation, et surveillons en permanence les fluctuations de tension pendant le processus d'enroulement.
Une tension insuffisante peut entraîner le relâchement de l'enroulement, tandis qu'une tension excessive peut endommager l'isolation du conducteur. Trouver le bon équilibre nécessite une expérience en ingénierie et des données de production accumulées.
Le choix des méthodes de joints d'empilement de noyaux (joints directs ou joints à onglet) affecte directement les performances à vide et les niveaux de bruit.
À l'heure actuelle, nous adoptons pleinement le processus de joint à onglet gradué en plusieurs étapes , et le niveau de bruit est généralement inférieur de 5 à 8 dB(A) aux valeurs standard..
Lorsque nous travaillons avec des entrepreneurs EPC , on nous pose souvent plusieurs questions pratiques :
Concernant la durée de validité des rapports d'essais de type : La norme CEI ne précise pas de période de validité, mais les maîtres d'ouvrage exigent généralement que les rapports soient délivrés au cours des 5 dernières années. Nous organisons chaque année des tests de type complets pour au moins deux niveaux de capacité de produits afin de garantir que notre base de données de rapports de tests est continuellement mise à jour.
Concernant la période de transition pour les révisions des normes : Lorsque la CEI publie une nouvelle version, il y a généralement une période de transition de 12 à 24 mois. Nous informons de manière proactive les clients sur l'étape actuelle du projet et les aidons à déterminer quelle version de la norme doit être appliquée, en évitant les écarts dans les références standards lors de l'acceptation du projet.
Concernant l'installation et l'acceptation sur site : les tests sur le terrain spécifiés dans la norme, tels que les tests de tenue aux tensions induites et les mesures de décharges partielles, comportent des exigences spécifiques pour les équipements de test et les conditions environnementales. Nous définissons les conditions d'acceptation à l'avance dans l'accord technique afin d'éviter les litiges lors de l'exécution ultérieure du projet.

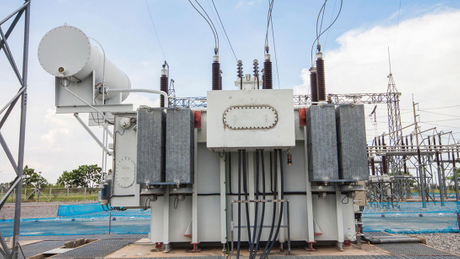

En tant que fabricant de transformateurs immergés dans l'huile spécialisé dans la fabrication de transformateurs immergés dans l'huile, nous avons fourni plus de 200 produits personnalisés pour des projets EPC en Asie du Sud-Est, au Moyen-Orient, en Afrique et dans d'autres régions, conformément aux normes de la série CEI 60076.
Nous prenons en charge la conception et la fabrication de transformateurs de puissance 110 kV et 132 kV , répondant aux exigences des réseaux électriques, des projets d'énergie renouvelable et des applications industrielles.
Chaque transformateur est fourni avec des rapports complets d'essais en usine et des rapports d'essais de type . La portée des tests comprend :
Mesure du rapport de tension
Mesure de la résistance des enroulements
Mesure de perte à vide et de courant à vide
Mesure d'impédance de court-circuit et de perte de charge
Mesure des caractéristiques d'isolation
Test de tension de tenue à fréquence industrielle
Essai de tenue en tension induite
Mesure de décharge partielle
Pour les projets ayant des exigences particulières, nous proposons également des services d'inspection par des tiers et de tests par témoins pour garantir une traçabilité complète tout au long du processus, de l'inspection des matières premières à l'expédition du produit final.
Les normes constituent la base et non la limite.
Dans les projets d'ingénierie réels, les conditions environnementales telles que l'altitude, la température ambiante et les conditions de ventilation de l'installation sont souvent plus exigeantes que les conditions de fonctionnement standard. Nous réalisons des solutions de conception personnalisées basées sur les paramètres réels du projet plutôt que de simplement appliquer mécaniquement des tableaux standards.
Si vous préparez un plan de sélection de transformateur pour un projet ou si vous avez des questions concernant des exigences standard spécifiques, n'hésitez pas à nous contacter.
Zisheng Electric — Rendre chaque transformateur prêt à résister à l'épreuve des normes.
Cet article est basé sur les exigences techniques des normes de la série CEI 60076 (édition 2011 et révisions ultérieures). L'exécution réelle du projet doit suivre la version standard spécifiée dans l'accord contractuel.
