Som teknisk ingenjör på Zisheng Electric möter jag olika tekniska frågor från EPC-entreprenörer och distributörer varje dag. Bland dem är den fråga jag oftast ställs — hur bör oljesänkta transformatorer konstrueras och tillverkas enligt IEC 60076-standarden? Bakom denna fråga ligger faktiskt en hög grad av uppmärksamhet på produktkvalitet och efterlevnad. Idag kommer jag att förklara denna standard tydligt ur ett ingenjörspraktikperspektiv.
IEC 60076 är kärnserien av standarder som utvecklats av International Electrotechnical Commission för krafttransformatorer och täcker tekniska krav, testmetoder och tillverkningsspecifikationer för krafttransformatorer, reaktorer, spänningsregulatorer och annan relaterad utrustning. För en tillverkare av oljenedsänkta transformatorer avgör om företaget kan förstå och strikt implementera denna standard direkt om dess produkter kan komma in på internationella marknader och uppnå långsiktig tillförlitlig drift under krävande förhållanden.
För närvarande har denna serie av standarder uppdaterats till den tredje utgåvan (med olika delar släppta successivt efter 2011). Jämfört med tidigare utgåvor har betydande justeringar gjorts inom områden som förlustgränser, temperaturstegringsgränser och kortslutningsmotståndsförmåga. I vårt egentliga designarbete har vi funnit att många inhemska tillverkare fortfarande följer föråldrade indikatorer, vilket lätt kan orsaka problem vid exportprojekt eller acceptansbesiktningar för internationella projekt.
Fullständig implementering av standarder under hela design- och tillverkningsprocessen
Isolationsnivån är utgångspunkten för transformatordesign och ett av de områden där kompromisser inte är acceptabelt. Standarden definierar tydligt blixtimpulsens motstå spänning och effektfrekvensen motstår spänningskrav för olika spänningsnivåer. Designlösningarna för graderad isolering och helisolering vi använder är strikt verifierade enligt tabellerna som specificeras i standarden.
Inom praktisk teknik påverkar styrningen av elektrisk fältstyrka vid lindningsändarna, valet av elektrostatisk ringkrökningsradie och arrangemanget av vinkelringar direkt isoleringsmarginalen. Designteamet på Zisheng Electric reserverar minst ytterligare 8 % marginal i utformningen av blyarrangemang. Detta är inte ett obligatoriskt krav i standarden, utan ett erfarenhetsbaserat värde ackumulerat från driftåterkopplingen från hundratals transformatorer.
Förlustgränser är en av de mest granskade klausulerna i EPC-kontrakt. Standarden definierar tydliga toleransintervall för tomgångsförluster och lastförluster — vanligtvis +15 %. Erfarna transformatorkonstruktörer förstår dock att kontroll av förluster inom +10 % av standardvärdet under tillverkningsstadiet är nödvändigt för att lämna tillräcklig säkerhetsmarginal för efterföljande temperaturhöjningstester och acceptans på plats.
Vi väljer kornorienterade kiselstålplåtar med hög magnetisk permeabilitet ( högpresterande kornorienterade kiselstålmaterial, såsom material med låg förlustkvalitet ) för att minska förlusterna utan belastning. Samtidigt minskar vi lastförluster genom optimerade lindningsledarspecifikationer och transponeringsprocesser. Klippningsgraden på silikonstålplåtar kontrolleras under 0,02 mm . Även om denna process verkar obetydlig, är den kritisk för att kontrollera spridningen av prestanda vid tomgångsförlust.
Temperaturhöjning påverkar direkt transformatorns livslängd. Standarden specificerar följande temperaturstegringsgränser:
Del |
IEC 60076-2 (2011) Gräns |
Zisheng Electric internkontrollvärde |
Testmetod |
|---|---|---|---|
Ökning av högsta oljetemperatur (K) |
Enligt kylmetod och krav på isoleringssystem |
≤55 |
Termoelementmetod |
Genomsnittlig lindningstemperaturökning (K) |
Typiskt 65K (typiskt värde för mineraloljetransformatorer) |
≤60 |
Motståndsmetod |
Temperaturstegring av kärna och strukturella komponentytor (K) |
≤80 |
≤75 |
Termoelementmetod |
Tankväggens temperaturökning (K) |
≤85 |
≤80 |
Termoelementmetod |
Obs: Ovanstående gränser är baserade på en omgivningstemperatur på 40°C och kontinuerliga nominella driftsförhållanden.
De interna kontrollvärdena är 5K strängare än standardkraven, vilket innebär att vi måste lägga mer kraft på design av oljekanaler. Dimensionerna och fördelningen av skiktoljekanaler och distansoljekanaler, såväl som öppningspositionerna för kylstyrningsstrukturer och klämplattor, verifieras alla genom simulering av termisk vätskekoppling.
Detta är en av de aspekter som mest testar en transformatorkonstruktörs tekniska förmåga. Standarden kräver att transformatorer tål kortslutningsströmmar i 0,5 sekunder vid det nominella uttagsläget, samtidigt som både dynamisk och termisk stabilitet bibehålls utan fel.
I våra lindningsförspänningskraftberäkningar introducerar vi en dynamisk axiell kraftfördelningsmodell. Ändklämningsstrukturen antar en kombinationsdesign av skivfjädrar + isolerande tryckplattor , som effektivt absorberar mekanisk påkänning under kortslutningsstötar.
Lågspänningslindningen använder självbindande transponerade ledare, som avsevärt minskar cirkulerande strömförluster samtidigt som lindningens totala mekaniska styvhet förbättras.
För kritiska projekt eller speciella kundkrav kan verifiering av kortslutningsmotståndsförmåga utföras för bekräftelse. Detta är slutresultatet, utan kompromisser.
Standarden specificerar tydliga krav för transformatoroljas dielektriska förlust, fukthalt och gashalt.
Under oljepåfyllningsprocessen använder vi en dubbel process av vakuumoljefyllning + varm oljecirkulation för att säkerställa att fukthalten i oljan kontrolleras under 10 ppm.
För tätning antar alla flänsanslutningar en dubbel tätningsringstruktur och genomgår ett 24-timmars övertrycksläckagetest.
Från lindningsproduktion till kärnstapling och slutmontering har varje steg motsvarande standardkrav.
Vad jag särskilt vill betona är att — processdokumentens exekveringsförmåga är mycket viktigare än designberäkningar.
Även den mest perfekta designen kan fortfarande resultera i en okvalificerad slutprodukt om avvikelser uppstår under tillverkningsprocessen.
Om man tar lindningsproduktion som exempel, specificerar standarden inget specifikt lindningsspänningsvärde. Däremot ställer vi in processparametrar för varje transformator enligt ledarspecifikationer och isoleringstjocklek, och övervakar kontinuerligt spänningsfluktuationer under lindningsprocessen.
Otillräcklig spänning kan göra att lindningen lossnar, medan överdriven spänning kan skada ledarisoleringen. Att hitta rätt balans kräver ingenjörserfarenhet och samlad produktionsdata.
Valet av metoder för kärnstaplingsfogar (direkta fogar eller geringsfogar) påverkar direkt prestanda utan belastning och ljudnivåer.
För närvarande använder vi fullt ut den flerstegs graderade geringsfogsprocessen , och ljudnivån är i allmänhet 5–8 dB(A) lägre än standardvärdena.
När vi arbetar med EPC-entreprenörer får vi ofta flera praktiska frågor:
Angående giltighetstid för typprovningsrapporter: IEC-standarden anger ingen giltighetstid, men projektägare kräver vanligtvis att rapporterna ska utfärdas inom de senaste 5 åren. Vi arrangerar kompletta typtester för minst två kapacitetsnivåer av produkter varje år för att säkerställa att vår testrapportdatabas kontinuerligt uppdateras.
Angående övergångsperioden för standardrevisioner: När IEC släpper en ny version är det vanligtvis en övergångsperiod på 12–24 månader. Vi informerar proaktivt kunderna om det aktuella projektskedet och hjälper dem att avgöra vilken version av standarden som ska tillämpas, och undviker avvikelser i standardreferenser vid projektacceptans.
Angående installation och acceptans på plats: Fälttester som specificeras i standarden, såsom inducerade spänningsmotståndstester och partiella urladdningsmätningar, har specifika krav på testutrustning och miljöförhållanden. Vi definierar acceptvillkor i förväg inom det tekniska avtalet för att undvika tvister under senare projektutförande.
Som en oljenedsänkt transformatortillverkare som specialiserat sig på tillverkning av oljenedsänkta transformatorer har vi tillhandahållit mer än 200 skräddarsydda produkter för EPC-projekt i Sydostasien, Mellanöstern, Afrika och andra regioner enligt IEC 60076-seriens standarder.
Vi stödjer design och tillverkning av 110kV och 132kV krafttransformatorer , som uppfyller kraven för kraftnät, projekt för förnybar energi och industriella tillämpningar.

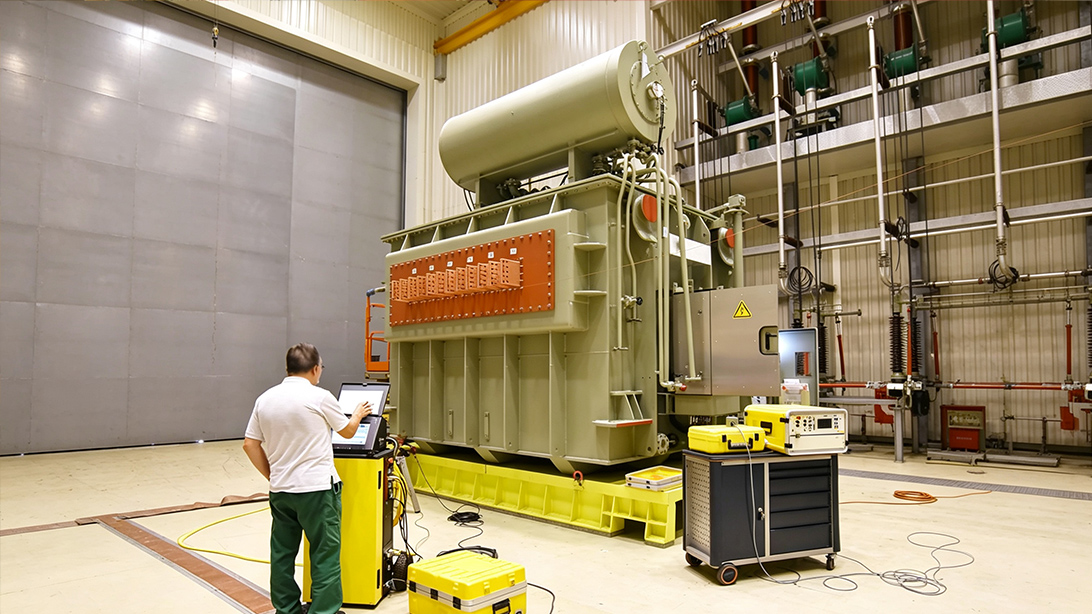

Varje transformator levereras med kompletta fabrikstestrapporter och typprovningsrapporter . Testomfattningen inkluderar:
Mätning av spänningsförhållande
Lindningsmotståndsmätning
Mätning av tomgångsförlust och tomgångsström
Kortslutningsimpedans och lastförlustmätning
Mätning av isoleringsegenskaper
Strömfrekvensen tål spänningstest
Test av inducerad spänning
Mätning av partiell urladdning
För projekt med speciella krav tillhandahåller vi även tredjepartsinspektioner och vittneskontrolltjänster för att säkerställa full spårbarhet genom hela processen, från råvaruinspektion till slutproduktleverans.
Standarder är baslinjen, inte gränsen.
I verkliga ingenjörsprojekt är miljöförhållanden som höjd över havet, omgivningstemperatur och installationsventilationsförhållanden ofta mer krävande än standarddriftsförhållanden. Vi utför skräddarsydda designlösningar baserade på faktiska projektparametrar snarare än att bara tillämpa standardtabeller mekaniskt.
Om du förbereder en transformatorvalsplan för ett projekt eller har frågor angående specifika standardkrav är du välkommen att kontakta oss.
Zisheng Electric — gör varje transformator redo att stå emot standardtestet.
Den här artikeln är baserad på de tekniska kraven i IEC 60076-seriens standarder (2011 års utgåva och efterföljande revisioner). Faktiskt projektutförande ska följa den standardversion som anges i entreprenadavtalet.
