Als technisch engineer bij Zisheng Electric krijg ik dagelijks te maken met diverse technische vragen van EPC-aannemers en distributeurs. Onder hen is de vraag die mij het vaakst wordt gesteld: hoe moeten in olie ondergedompelde transformatoren worden ontworpen en vervaardigd volgens de IEC 60076-norm? Achter deze vraag schuilt eigenlijk een hoge mate van aandacht voor productkwaliteit en compliance. Vandaag zal ik deze norm duidelijk uitleggen vanuit het perspectief van de ingenieurspraktijk.
IEC 60076 is de kernreeks normen die is ontwikkeld door de Internationale Elektrotechnische Commissie voor stroomtransformatoren en die de technische vereisten, testmethoden en productiespecificaties voor stroomtransformatoren, reactoren, spanningsregelaars en andere gerelateerde apparatuur omvat. Voor een fabrikant van olie-ondergedompelde transformatoren bepaalt de vraag of het bedrijf deze norm volledig kan begrijpen en strikt kan implementeren rechtstreeks of zijn producten de internationale markten kunnen betreden en een betrouwbare werking op lange termijn onder veeleisende omstandigheden kunnen bereiken.
Momenteel is deze reeks normen bijgewerkt naar de derde editie (waarbij verschillende delen achtereenvolgens na 2011 zijn uitgebracht). Vergeleken met eerdere edities zijn er aanzienlijke aanpassingen doorgevoerd op gebieden als verlieslimieten, temperatuurstijgingslimieten en kortsluitvastheid. In ons daadwerkelijke ontwerpwerk hebben we ontdekt dat veel binnenlandse fabrikanten nog steeds verouderde indicatoren volgen, wat gemakkelijk problemen kan veroorzaken tijdens exportprojecten of acceptatie-inspecties voor internationale projecten.
Volledige implementatie van normen tijdens het ontwerp- en fabricageproces
Isolatieniveau is het uitgangspunt bij het ontwerpen van transformatoren en een van de gebieden waarop compromissen niet acceptabel zijn. De norm definieert duidelijk de vereisten voor bliksemimpuls- en spanningsbestendigheid voor verschillende spanningsniveaus. De gegradeerde isolatie en volledige isolatie die we gebruiken, worden strikt gecontroleerd volgens de tabellen die in de norm zijn gespecificeerd. ontwerpoplossingen voor
In de praktische techniek hebben de controle van de elektrische veldsterkte aan de wikkeluiteinden, de selectie van de elektrostatische ringkrommingsstraal en de opstelling van hoekringen allemaal een directe invloed op de isolatiemarge. Het ontwerpteam van Zisheng Electric reserveert minimaal een extra marge van 8% bij het ontwerpen van leadarrangementen. Dit is geen verplichte vereiste van de norm, maar een op ervaring gebaseerde waarde die is verzameld uit de bedrijfsfeedback van honderden transformatoren.
Verlieslimieten zijn een van de meest herziene clausules in EPC-contracten. De norm definieert duidelijke tolerantiebereiken voor nullastverliezen en lastverliezen – doorgaans +15%. Ervaren transformatorontwerpers begrijpen echter dat het beheersen van verliezen binnen +10% van de standaardwaarde tijdens de productiefase noodzakelijk is om voldoende veiligheidsmarge over te laten voor daaropvolgende temperatuurstijgingstests en acceptatie ter plaatse.
We selecteren korrelgeoriënteerde siliciumstaalplaten met een hoge magnetische permeabiliteit ( hoogwaardige korrelgeoriënteerde siliciumstaalmaterialen, zoals materialen met een laag verlies ) om nullastverliezen te verminderen. Tegelijkertijd verminderen we belastingverliezen door geoptimaliseerde wikkelgeleiderspecificaties en omzettingsprocessen. De afschuifbraam van siliciumstaalplaten wordt beperkt tot minder dan 0,02 mm . Hoewel dit proces onbeduidend lijkt, is het van cruciaal belang voor het beheersen van de spreiding van de prestaties bij nullastverlies.
Temperatuurstijging heeft rechtstreeks invloed op de levensduur van de transformator. De norm specificeert de volgende temperatuurstijgingslimieten:
Deel |
IEC 60076-2 (2011) Limiet |
Zisheng elektrische interne controlewaarde |
Testmethode |
|---|---|---|---|
Stijging olietemperatuur bovenaan (K) |
Volgens de koelmethode en de eisen van het isolatiesysteem |
≤55 |
Thermokoppel methode |
Gemiddelde temperatuurstijging van de wikkelingen (K) |
Typisch 65K (typische waarde voor transformatoren voor minerale olie) |
≤60 |
Weerstand methode |
Temperatuurstijging van kern- en structurele componentoppervlakken (K) |
≤80 |
≤75 |
Thermokoppel methode |
Stijging van de oppervlaktetemperatuur van de tankwand (K) |
≤85 |
≤80 |
Thermokoppel methode |
Opmerking: De bovenstaande limieten zijn gebaseerd op een omgevingstemperatuur van 40°C en continue nominale bedrijfsomstandigheden.
De interne controlewaarden zijn 5K strenger dan de standaardeisen, waardoor we meer aandacht moeten besteden aan het ontwerp van oliekanalen. De afmetingen en verdeling van laagoliekanalen en afstandsoliekanalen, evenals de openingsposities van koelgeleidingsstructuren en klemplaten, worden allemaal geverifieerd door middel van thermische-vloeistofkoppelingssimulatie.
Dit is een van de aspecten die de technische capaciteiten van een transformatorontwerper het meest op de proef stellen. De norm vereist dat transformatoren kortsluitstromen gedurende 0,5 seconde bij de nominale kraanpositie kunnen weerstaan, terwijl zowel de dynamische als de thermische stabiliteit zonder storingen behouden blijven.
In onze berekeningen voor de voorspankracht van de wikkelingen introduceren we een dynamisch axiale krachtverdelingsmodel. De eindklemstructuur heeft een combinatieontwerp van schotelveren + isolerende drukplaten , waardoor mechanische spanningen tijdens kortsluiting effectief worden geabsorbeerd.
De laagspanningswikkeling maakt gebruik van zelfverbindende getransponeerde geleiders, die de circulatiestroomverliezen aanzienlijk verminderen en tegelijkertijd de algehele mechanische stijfheid van de wikkeling verbeteren.
Voor kritische projecten of speciale klantvereisten kunnen ter bevestiging tests voor de kortsluitvastheid worden uitgevoerd. Dit is de bottom line, zonder compromis.
De norm specificeert duidelijke eisen voor het diëlektrisch verlies, het vochtgehalte en het gasgehalte van transformatorolie.
Tijdens het olievulproces gebruiken we een dubbel proces: vacuümolie vullen + hete oliecirculatie om ervoor te zorgen dat het vochtgehalte in de olie onder de 10 ppm blijft.
Voor afdichting hebben alle flensverbindingen een dubbele afdichtingsringstructuur en ondergaan ze een 24-uurs positieve druklektest.
Van de wikkelproductie tot het stapelen van de kernen en de eindmontage: elke fase heeft overeenkomstige standaardvereisten.
Wat ik vooral wil benadrukken is dat: de uitvoeringscapaciteit van procesdocumenten veel belangrijker is dan ontwerpberekeningen.
Zelfs het meest perfecte ontwerp kan nog steeds resulteren in een goedkeurend eindproduct als er tijdens het productieproces afwijkingen optreden.
Als we de productie van wikkelingen als voorbeeld nemen, specificeert de norm geen specifieke waarde voor de wikkelspanning. We stellen echter voor elke transformator procesparameters in op basis van de geleiderspecificaties en isolatiedikte, en monitoren voortdurend de spanningsschommelingen tijdens het wikkelproces.
Bij onvoldoende spanning kan de wikkeling losraken, terwijl overmatige spanning de isolatie van de geleider kan beschadigen. Het vinden van de juiste balans vereist technische ervaring en verzamelde productiegegevens.
De keuze voor kernstapelverbindingsmethoden (directe verbindingen of verstekverbindingen) heeft een directe invloed op de onbelaste prestaties en het geluidsniveau.
Momenteel passen we het meerstaps-verstekverbindingsproces volledig toe , en het geluidsniveau is over het algemeen 5-8 dB(A) lager dan de standaardwaarden.
Bij het werken met EPC-aannemers worden ons vaak een aantal praktische vragen gesteld:
Wat betreft de geldigheidsduur van typetestrapporten: De IEC-norm specificeert geen geldigheidsperiode, maar projecteigenaren eisen doorgaans dat de rapporten binnen de afgelopen vijf jaar worden uitgegeven. Jaarlijks verzorgen wij complete typetesten voor minimaal twee capaciteitsniveaus van producten om ervoor te zorgen dat onze database met testrapporten voortdurend wordt bijgewerkt.
Wat betreft de overgangsperiode voor standaardrevisies: wanneer IEC een nieuwe versie uitbrengt, is er doorgaans een overgangsperiode van 12 tot 24 maanden. We informeren klanten proactief over de huidige projectfase en helpen hen bij het bepalen welke versie van de standaard moet worden toegepast, waardoor afwijkingen in standaardreferenties tijdens de projectacceptatie worden vermeden.
Wat betreft installatie en acceptatie op locatie: Veldtests gespecificeerd in de norm, zoals tests tegen geïnduceerde spanning en metingen van gedeeltelijke ontlading, hebben specifieke vereisten voor testapparatuur en omgevingsomstandigheden. Wij definiëren vooraf acceptatievoorwaarden binnen de technische overeenkomst om geschillen tijdens de latere projectuitvoering te voorkomen.
Als fabrikant van olie-ondergedompelde transformatoren, gespecialiseerd in de productie van olie-ondergedompelde transformatoren, hebben we meer dan 200 op maat gemaakte producten geleverd voor EPC-projecten in Zuidoost-Azië, het Midden-Oosten, Afrika en andere regio's volgens de normen van de IEC 60076-serie.
Wij ondersteunen het ontwerp en de productie van 110 kV- en 132 kV-stroomtransformatoren , die voldoen aan de eisen van elektriciteitsnetwerken, duurzame energieprojecten en industriële toepassingen.

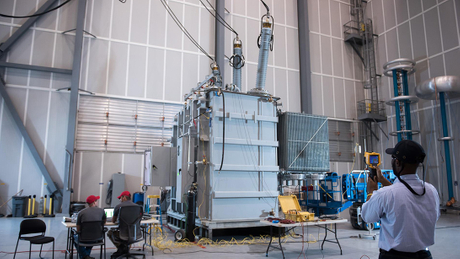

Elke transformator wordt geleverd met volledige fabriekstestrapporten en typetestrapporten . De testscope omvat:
Meting van de spanningsverhouding
Wikkelingsweerstandsmeting
Nullastverlies en nullaststroommeting
Meting van kortsluitimpedantie en belastingsverlies
Meting van isolatiekarakteristieken
Stroomfrequentie is bestand tegen spanningstest
Geïnduceerde spanning is bestand tegen test
Meting van gedeeltelijke ontlading
Voor projecten met speciale vereisten bieden we ook inspectie- en getuigentestdiensten van derden aan om volledige traceerbaarheid gedurende het hele proces te garanderen, van de inspectie van de grondstoffen tot de verzending van het eindproduct.
Normen zijn de basis, niet de limiet.
Bij daadwerkelijke technische projecten zijn omgevingsomstandigheden zoals hoogte, omgevingstemperatuur en ventilatieomstandigheden van de installatie vaak veeleisender dan standaard bedrijfsomstandigheden. Wij voeren op maat gemaakte ontwerpoplossingen uit op basis van werkelijke projectparameters in plaats van eenvoudigweg mechanisch standaardtabellen toe te passen.
Bent u bezig met het opstellen van een transformatorselectieplan voor een project of heeft u vragen over specifieke normeisen, neem dan gerust contact met ons op.
Zisheng Electric – Maakt elke transformator klaar om de test der normen te doorstaan.
Dit artikel is gebaseerd op de technische vereisten van de IEC 60076-serienormen (editie 2011 en daaropvolgende herzieningen). De daadwerkelijke projectuitvoering zal de standaardversie volgen die is gespecificeerd in de contractovereenkomst.
